النقاط الرئيسية

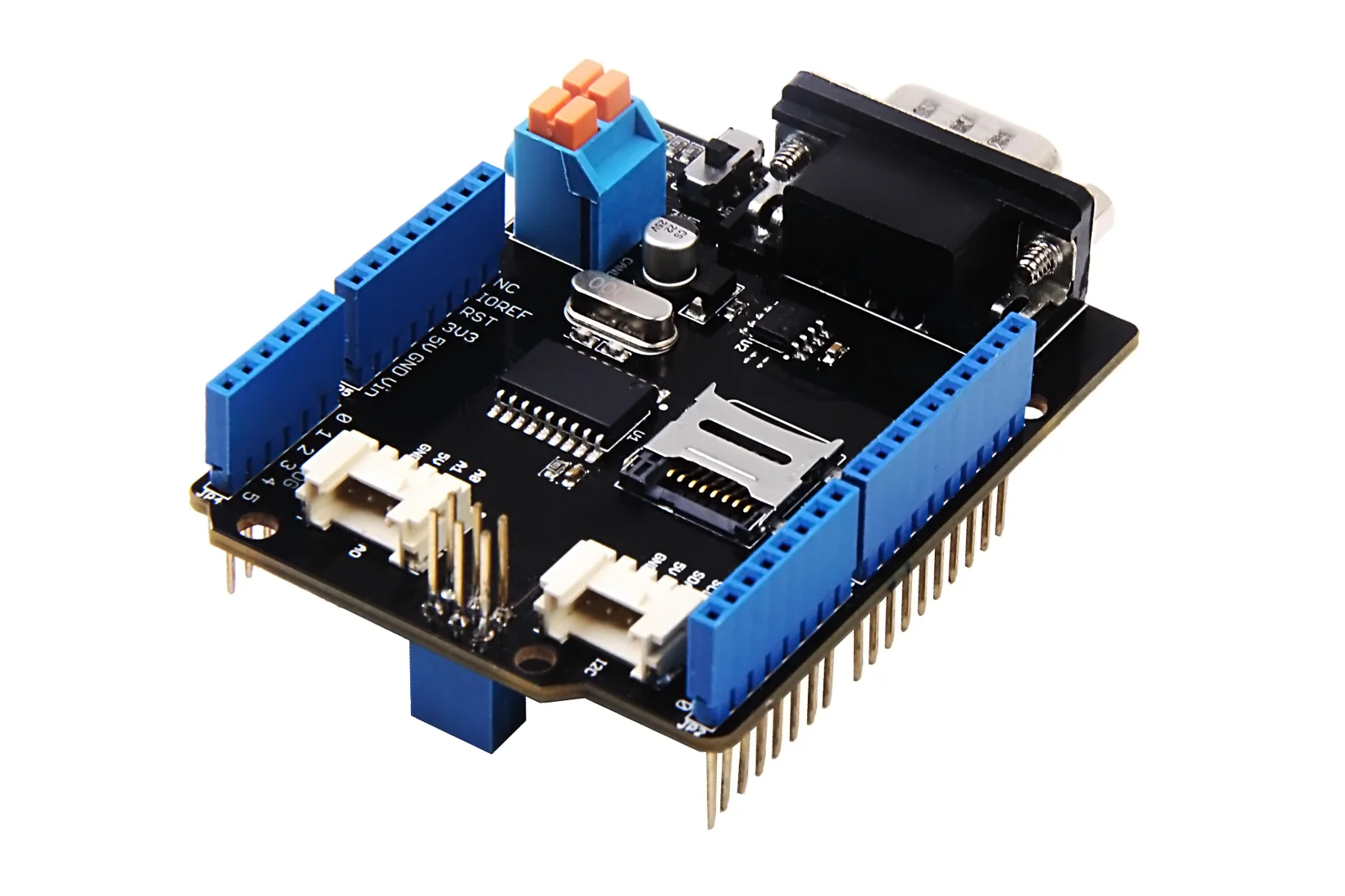

• التعريف: لوحة الدوائر المطبوعة (PCB) لجهاز إرسال واستقبال CAN هي لوحة دوائر مطبوعة مصممة خصيصًا لاستضافة واجهة الطبقة المادية (PHY) بين وحدة تحكم CAN وشبكة الناقل التفاضلي ثنائية الأسلاك.
• التحكم في المعاوقة: المقياس الأكثر أهمية هو الحفاظ على معاوقة تفاضلية قدرها 120 أوم (±10%) لمنع انعكاس الإشارة وتلف البيانات.
• تطور CAN FD: غالبًا ما تتطلب التصميمات الحديثة تخطيطات CAN FD PCB، والتي تتعامل مع معدلات بيانات أعلى (تصل إلى 5-8 ميجابت في الثانية) وتتطلب سلامة إشارة أكثر صرامة من CAN الكلاسيكي.
• الحماية: يجب أن تدمج التخطيطات الفعالة قمع الجهد العابر (TVS) وخوانق الوضع المشترك دون الإخلال بهندسة الزوج التفاضلي.
• مفهوم خاطئ: يعتقد العديد من المصممين أن أي مادة FR4 تعمل؛ ومع ذلك، غالبًا ما تتطلب بيئات السيارات ذات درجات الحرارة العالية مواد ذات Tg عالٍ لمنع الانفصال.
• التحقق: يعتمد القبول على اختبار انعكاس المجال الزمني (TDR) للتحقق من ملفات تعريف المعاوقة قبل تجميع المكونات.
• التصنيع: توصي APTPCB (مصنع APTPCB للوحات الدوائر المطبوعة) بالتحقق من قدرات التراص مبكرًا لضمان أن سمك العازل يدعم عروض المسارات المطلوبة.

ما تعنيه لوحة الدوائر المطبوعة (PCB)عد شبكة منطقة التحكم (CAN) حقًا (النطاق والحدود)

يُعد فهم المتطلبات الأساسية لـ لوحة الدوائر المطبوعة (PCB) لجهاز إرسال واستقبال CAN الخطوة الأولى نحو بناء ناجح. بينما تُعد شبكة منطقة التحكم (CAN) بروتوكول اتصال، فإن لوحة الدوائر المطبوعة هي الوسيط المادي الذي يضمن عمل هذا البروتوكول بشكل صحيح تحت الضغط الكهربائي.

تعمل لوحة الدوائر المطبوعة لجهاز إرسال واستقبال CAN كجسر بين المنطق الرقمي لوحدة التحكم الدقيقة والبيئة التناظرية القاسية لكابلات الناقل. إنها ليست مجرد حامل لشريحة جهاز الإرسال والاستقبال؛ بل هي مكون نشط في سلسلة الإشارة. يجب أن يدير التخطيط الإشارات التفاضلية (CAN_H و CAN_L)، مما يضمن رفض الضوضاء الخارجية وأن اللوحة نفسها لا تصدر تداخلاً كهرومغناطيسيًا (EMI).

في التطبيقات الحديثة، توسع النطاق. نرى الآن تصميمات لوحات CAN FD PCB (معدل بيانات مرن) التي تتطلب تفاوتات أكثر إحكامًا من تطبيقات ISO 11898 القياسية. علاوة على ذلك، في مجموعات مستشعرات السيارات المعقدة، قد يتعايش عقدة CAN على نفس اللوحة مع لوحة دوائر مطبوعة لجهاز إرسال واستقبال رادار أو لوحة دوائر مطبوعة لجهاز إرسال واستقبال بصري، مما يتطلب استراتيجيات عزل دقيقة لمنع التداخل بين إشارات الرادار عالية التردد وناقل CAN منخفض التردد.

عد شبكة منطقة التحكم (CAN) التي تهم (كيفية تقييم الجودة)

بمجرد تحديد النطاق، يجب على المهندسين تحديد جودة المنتج باستخدام مقاييس محددة. تحدد هذه المعلمات ما إذا كانت اللوحة ستعمل بشكل موثوق به في الميدان أو ستفشل أثناء اختبارات التوافق الكهرومغناطيسي (EMC).

المقياس	لماذا هو مهم	النطاق النموذجي / العوامل	كيفية القياس
المعاوقة التفاضلية	تطابق المعاوقة المميزة للكابل لإيقاف انعكاسات الإشارة (الرنين).	120 أوم ±10%. تتأثر بعرض المسار، والتباعد، وارتفاع العازل.	قسائم قياس الانعكاسية في المجال الزمني (TDR) أو الاختبار داخل الدائرة.
رفض الوضع المشترك	يحدد قدرة اللوحة على تجاهل الضوضاء التي تؤثر على كلا الخطين بالتساوي.	> 60 ديسيبل نموذجي. يتأثر بتماثل تصميم الزوج التفاضلي.	محلل الشبكة المتجهي (VNA) أو وظائف الرياضيات في راسم الذبذبات.
مقاومة التيار المستمر (DCR)	المقاومة العالية تسبب انخفاضات في الجهد، مما قد يدفع الإشارات إلى ما دون العتبات المتنحية/المهيمنة.	< 100 ملي أوم للمسافات القصيرة. يعتمد على وزن النحاس (1 أوقية مقابل 2 أوقية).	قياس مقاومة كلفن بأربعة أسلاك.
الانهيار العازل	حاسم لأجهزة إرسال واستقبال CAN المعزولة في المركبات الكهربائية أو الأنظمة الصناعية عالية الجهد.	> 2 كيلو فولت لمناطق العزل الجلفاني. يعتمد على مسافة الزحف/الخلوص.	اختبار Hi-Pot (الجهد العالي).
المقاومة الحرارية (Rth)	يمكن أن ترتفع حرارة شريحة جهاز الإرسال والاستقبال؛ يجب على لوحة الدوائر المطبوعة تبديد هذه الحرارة لمنع الإغلاق الحراري.	يعتمد على مساحة النحاس المتصلة بالوسادة الحرارية (إذا كانت موجودة).	التصوير الحراري أو المزدوجة الحرارية أثناء اختبار التحميل.
الانحراف (Skew)	الفرق الزمني بين إشارات CAN_H و CAN_L. يؤدي الانحراف العالي إلى تحويل الإشارات التفاضلية إلى ضوضاء الوضع المشترك.	< 100 بيكو ثانية. يتم التحكم فيه عن طريق مطابقة طول المسارات بدقة.	راسم ذبذبات عالي السرعة.

كيفية اختيار لوحة الدوائر المطبوعة (PCB)عد شبكة منطقة التحكم (CAN): إرشادات الاختيار حسب السيناريو (المفاضلات)

توفر المقاييس البيانات، ولكن بيئة التطبيق تملي خيارات التصميم. فيما يلي السيناريوهات الشائعة وكيفية اختيار التكوين الصحيح لـ لوحة الدوائر المطبوعة (PCB) لجهاز إرسال واستقبال CAN لكل منها.

1. مجموعة نقل الحركة في السيارات (حرارة واهتزازات عالية)

• المتطلب: موثوقية قصوى تحت الدورات الحرارية (-40 درجة مئوية إلى +125 درجة مئوية).
• المفاضلة: يجب عليك التضحية بالتكلفة من أجل المتانة. FR4 القياسي غير كافٍ.
• الاختيار: اختر مواد ذات درجة حرارة انتقال زجاجي (Tg) عالية (>170 درجة مئوية). استخدم النحاس الثقيل (2 أوقية) إذا كانت اللوحة تحمل الطاقة أيضًا.
• APTPCB يقترح: عادةً ما تنطبق معايير Automotive Electronics PCB هنا، مما يتطلب التحقق من صحة IPC Class 3.

2. إدارة بطارية السيارة الكهربائية (EV) (جهد عالٍ)

• المتطلب: عزل جلفاني لحماية المنطق منخفض الجهد من حزم البطاريات عالية الجهد.
• المفاضلة: يتطلب مساحة أكبر للوحة لمسافات الزحف والتخليص.
• الاختيار: حدد تصميمًا يفصل ماديًا جانب جهاز الإرسال والاستقبال (جانب الناقل) عن جانب وحدة التحكم الدقيقة (MCU). استخدم بصمات أجهزة إرسال واستقبال CAN معزولة وتأكد من عدم عبور أي مستويات داخلية لحاجز العزل.

3. الأتمتة الصناعية (المسافات الطويلة)

• المتطلب: سلامة الإشارة عبر مسافات الكابلات التي تتجاوز 40 مترًا.
• المفاضلة: سرعة الإشارة مقابل المسافة. تسمح معدلات الباود الأقل بمسافات أطول، ولكن يجب أن تقلل لوحة الدوائر المطبوعة (PCB) من فقد الإدخال.
• الاختيار: إعطاء الأولوية للمواد ذات الفقد العازل الأقل إذا كان الناقل محملًا بكثافة. ضمان وضع مقاوم الإنهاء القوي مباشرة عند الموصل.

4. الروبوتات المدمجة (محدودة المساحة)

• المتطلب: تركيب عقدة CAN في مفصل أو ذراع مشغل.
• المفاضلة: الحجم مقابل أداء التداخل الكهرومغناطيسي (EMI). تجعل اللوحات الصغيرة من الصعب توجيه الأزواج التفاضلية بعيدًا عن مشغلات المحركات الصاخبة.
• الاختيار: استخدام تقنيات التوصيل عالي الكثافة (HDI) أو تصميمات Rigid-Flex لطي اللوحة داخل الغلاف.
• المورد: استكشف إمكانيات لوحات الدوائر المطبوعة Rigid-Flex للتطبيقات الديناميكية.

5. الإلكترونيات الاستهلاكية (حساسة للتكلفة)

• المتطلب: اتصال أساسي لأجهزة المنزل الذكي.
• المفاضلة: الأداء مقابل السعر.
• الاختيار: FR4 قياسي (Tg 130-140)، نحاس 1 أونصة، تكديس قياسي من طبقتين أو 4 طبقات. لا يزال التحكم في المعاوقة ضروريًا ولكن يمكن أن تكون التفاوتات أكثر مرونة في بعض الأحيان إذا كانت مسافات الكابلات قصيرة جدًا (<1 متر).

6. تسجيل البيانات عالي السرعة (CAN FD)

• المتطلب: التعامل مع مراحل البيانات من 5 ميجابت في الثانية إلى 8 ميجابت في الثانية.
• المفاضلة: تعقيد التصميم مقابل إنتاجية البيانات.
• الاختيار: تعامل مع هذا كـ لوحة PCB عالية السرعة. يجب التخلص من الأطراف الزائدة (Stubs) فعليًا. يجب أن تكون الفتحات (Vias) على الزوج التفاضلي محفورة من الخلف أو مصغرة.

عد شبكة منطقة التحكم (CAN) (من التصميم إلى التصنيع)

يتطلب الانتقال من الاختيار إلى التنفيذ نهجًا منضبطًا. استخدم قائمة التحقق هذه للتأكد من أن تصميم لوحة PCB لجهاز إرسال واستقبال CAN جاهز للتصنيع.

1. التحقق من ترتيب الطبقات (Stackup): قبل التوجيه، تأكد مع الشركة المصنعة من أن عرض المسار المطلوب ينتج مقاومة تفاضلية 120 أوم على ترتيب الطبقات المحدد.
   • المخاطر: إعادة تصميم مطلوبة إذا كانت المسارات رفيعة جدًا (غير قابلة للحفر) أو عريضة جدًا (انتهاك للمساحة).
   • القبول: ورقة ترتيب الطبقات المعتمدة من الشركة المصنعة.
2. استراتيجية التنسيب: ضع شريحة جهاز الإرسال والاستقبال أقرب ما يمكن إلى الموصل.
   • المخاطر: المسارات الطويلة بين الموصل وجهاز الإرسال والاستقبال تعمل كهوائيات للتداخل الكهرومغناطيسي (EMI).
   • القبول: مسافة < 20 مم هي هدف جيد.
3. توجيه الزوج التفاضلي: وجه CAN_H و CAN_L بالتوازي مع بعضهما البعض بمسافة ثابتة.
   • المخاطر: انقطاعات في المعاوقة تسبب انعكاسات.
   • القبول: فحص بصري؛ لا توجد مستويات مقسمة تحت الزوج.
4. إدارة الأطراف الزائدة (Stub Management): قلل من طول المسارات التي تربط طرف جهاز الإرسال والاستقبال بخط الناقل الرئيسي (إذا كانت اللوحة عبارة عن نقطة تفرع).
   • المخاطر: الأطراف الزائدة (Stubs) تخلق انعكاسات إشارة تؤدي إلى تدهور مخطط العين.

• القبول: يجب أن تكون الأطراف القصيرة (Stubs) أقل من 0.3 متر (على مستوى النظام)، ولكن الأطراف القصيرة على لوحة الدوائر المطبوعة (PCB) يجب أن تكون مهملة.

5. التأريض: توفير مستوى مرجعي أرضي صلب وملاصق مباشرة لطبقة الإشارة.
   • المخاطر: مسار العودة الضعيف يزيد من مساحة الحلقة والانبعاثات المشعة.
   • القبول: صب نحاسي صلب بدون تجزئة تحت الإشارات.
6. مكونات الحماية: ضع ثنائيات TVS وخوانق الوضع المشترك (CMC) بالقرب من الموصل.
   • المخاطر: ضربات التفريغ الكهروستاتيكي (ESD) تدمر جهاز الإرسال والاستقبال.
   • القبول: المكونات موضوعة في مسار الإشارة المباشر (لا توجد أطراف قصيرة لأجهزة الحماية).
7. الإنهاء (Termination): إذا كانت هذه عقدة طرفية، قم بتضمين مقاومة 120Ω.
   • المخاطر: الإنهاء المفقود يسبب فشلًا كاملاً في الناقل.
   • القبول: التحقق من قائمة المواد (BOM) وفحص البصمة.
8. مكثفات الفصل (Decoupling Capacitors): ضع مكثفات 100nF بالقرب من دبابيس الطاقة لجهاز الإرسال والاستقبال.
   • المخاطر: انخفاضات الجهد أثناء إرسال الحالة السائدة.
   • القبول: المكثف ضمن 2-3 مم من دبوس VCC.
9. علامات الشاشة الحريرية (Silkscreen Markings): قم بتسمية CAN_H و CAN_L و GND بوضوح.
   • المخاطر: أخطاء في توصيل الأسلاك الميدانية.
   • القبول: نص مقروء بالقرب من الموصل.
10. مراجعة DFM: قم بإجراء فحص التصميم للتصنيع (Design for Manufacturing).
    • المخاطر: تأخيرات في الإنتاج بسبب انتهاكات الحفر إلى النحاس.
    • القبول: تقرير النجاح من إرشادات DFM.

عد شبكة منطقة التحكم (CAN) (والنهج الصحيح)

حتى المهندسون ذوو الخبرة يمكن أن يغفلوا تفاصيل تعرض لوحة PCB لجهاز إرسال واستقبال الحافلة (Bus Transceiver) للخطر. فيما يلي الأخطاء الأكثر شيوعًا وكيفية إصلاحها.

• خطأ: تقسيم المستوى المرجعي.
  • تصحيح: لا تقم أبدًا بتوجيه الأزواج التفاضلية فوق فجوة في المستوى الأرضي (مثل تقسيم بين الأرضي التناظري والرقمي). هذا يدمر المعاوقة ويخلق هوائيًا شقيًا. قم دائمًا بالتوجيه فوق النحاس الصلب.
• خطأ: تجاهل خيار "الإنهاء المقسم" (Split Termination).
  • تصحيح: بدلاً من مقاومة واحدة بقيمة 120Ω، استخدم مقاومتين بقيمة 60Ω على التوالي مع مكثف متصل بالأرض في المنتصف. يعمل هذا كمرشح تمرير منخفض للضوضاء ذات النمط المشترك، مما يحسن أداء التوافق الكهرومغناطيسي (EMC) بشكل كبير.
• خطأ: الاستخدام المفرط للوصلات البينية (vias).
  • تصحيح: كل وصلة بينية تضيف حثًا وانقطاعًا في المعاوقة. قم بتوجيه الزوج التفاضلي على طبقة واحدة من جهاز الإرسال والاستقبال إلى الموصل كلما أمكن ذلك.
• خطأ: وضع المكونات الطويلة بالقرب من الموصل.
  • تصحيح: حافظ على المنطقة المحيطة بالموصل خالية للسماح بإدخال الكابل بسهولة ولمنع الإجهاد الميكانيكي على لوحة PCB أثناء التثبيت.
• خطأ: إغفال توازن النحاس.
  • تصحيح: يمكن أن تتسبب الاختلالات الكبيرة في النحاس في تشوه لوحة PCB أثناء إعادة التدفق (reflow)، مما يجهد وصلات لحام جهاز الإرسال والاستقبال. تأكد من أن توزيع النحاس متساوٍ نسبيًا.
• خطأ: افتراض أن جميع أجهزة إرسال واستقبال CAN لها نفس ترتيب الأطراف (pinout).
• تصحيح: بينما العديد منها قياسي (SOIC-8)، فإن الحزم المدمجة الأحدث (DFN, SOT) أو الإصدارات المعزولة لها ترتيبات دبابيس مختلفة. تحقق دائمًا من ورقة البيانات مقابل البصمة.

الأسئلة الشائعة حول لوحات الدوائر المطبوعة (PCB)عد شبكة منطقة التحكم (CAN) (التكلفة، المهلة الزمنية، المواد، الاختبار، معايير القبول)

س: كيف يؤثر متطلب التحكم في المعاوقة على تكلفة لوحة الدوائر المطبوعة (PCB) لجهاز إرسال واستقبال CAN؟ ج: يضيف التحكم في المعاوقة عادةً 5-10% إلى تكلفة لوحة الدوائر المطبوعة. يتطلب ذلك من الشركة المصنعة إجراء اختبارات TDR على العينات وربما تعديل عرض المسار أو سمك العازل أثناء الإنتاج لتلبية التفاوت ±10%.

س: ما هي المهلة الزمنية القياسية لنموذج أولي للوحة الدوائر المطبوعة (PCB) لحافلة CAN؟ ج: بالنسبة لمواد FR4 القياسية، يمكن لـ APTPCB غالبًا توفير خدمات Quick Turn PCB في غضون 24-48 ساعة. إذا كان التصميم يتطلب رقائق سيارات خاصة أو نحاسًا ثقيلًا، فقد تمتد المهل الزمنية إلى 5-7 أيام.

س: هل يمكنني استخدام FR4 القياسي للوحة الدوائر المطبوعة (PCB) لـ CAN FD؟ ج: نعم، يعتبر FR4 القياسي مقبولًا بشكل عام لسرعات CAN FD (تصل إلى 5-8 ميجابت في الثانية)، بشرط أن يكون التخطيط محكمًا. ومع ذلك، بالنسبة للمسارات الطويلة جدًا أو البيئات القاسية، قد يوصى باستخدام مواد ذات ظلال فقدان أقل أو Tg أعلى.

س: ما هي الاختبارات المطلوبة لقبول هذه اللوحات؟ ج: بالإضافة إلى الاختبار الكهربائي القياسي (E-Test) للكشف عن الدوائر المفتوحة والقصيرة، يجب عليك طلب تقارير اختبار المعاوقة (TDR). بالنسبة للوحات المجمعة (PCBA)، يوصى بإجراء اختبار الدائرة الوظيفي (FCT) للتحقق من أن جهاز الإرسال والاستقبال يتصل بالفعل.

س: كيف أتعامل مع وصلة "الأرضي" على موصل لوحة الدوائر المطبوعة (PCB)؟ ج: يتطلب ناقل CAN مرجعًا أرضيًا لمنع تحولات الجهد في الوضع المشترك من تجاوز حدود جهاز الإرسال والاستقبال. قم دائمًا بتوجيه سلك أرضي بجانب CAN_H و CAN_L وتوفير وسادة أرضية قوية على لوحة الدوائر المطبوعة.

س: ما الفرق بين لوحة الدوائر المطبوعة لجهاز إرسال واستقبال الرادار ولوحة الدوائر المطبوعة لجهاز إرسال واستقبال CAN؟ ج: تعمل لوحة الدوائر المطبوعة لجهاز إرسال واستقبال الرادار بترددات عالية للغاية (مثل 77 جيجاهرتز) وتتطلب ركائز غريبة (PTFE/سيراميك). تعمل لوحة الدوائر المطبوعة لـ CAN بترددات أقل بكثير (نطاق ميجاهرتز) وتركز على سلامة الإشارة التفاضلية على الرقائق القياسية. غالبًا ما توجد في نفس السيارة ولكنها تتطلب عمليات تصنيع مختلفة تمامًا.

س: ما هي معايير القبول لحام رقائق جهاز الإرسال والاستقبال؟ ج: IPC-A-610 الفئة 2 هو المعيار للصناعة؛ الفئة 3 مطلوبة للسيارات/الفضاء. يحدد هذا جودة لحام الفيليه، وارتفاع الكعب، ونسب الفراغات المسموح بها على دبابيس جهاز الإرسال والاستقبال.

س: هل سمك لوحة الدوائر المطبوعة مهم لتطبيقات CAN؟ ج: بشكل غير مباشر. يؤثر السمك (على سبيل المثال، 1.6 مم مقابل 1.0 مم) على ترتيب الطبقات. إذا قمت بتغيير سمك اللوحة، فإنك تغير المسافة بين إشارة وطبقة الأرض، مما يغير المعاوقة. يجب عليك إعادة حساب عروض المسارات إذا قمت بتغيير سمك اللوحة.

موارد لوحات الدوائر المطبوعة (PCB)عد شبكة منطقة التحكم (CAN) (صفحات وأدوات ذات صلة)

للمساعدة في عملية التصميم والمشتريات الخاصة بك، استخدم الأدوات والصفحات التالية:

• حساب المعاوقة: استخدم حاسبة المعاوقة لتقدير عروض المسارات لأزواج تفاضلية 120Ω قبل البدء في تصميمك.
• اختيار المواد: راجع مواد Isola PCB إذا كان تطبيقك يتطلب موثوقية حرارية عالية أو خصائص عازلة محددة.
• خدمات التجميع: للإنتاج الكامل بنظام تسليم المفتاح، بما في ذلك توريد دوائر الإرسال والاستقبال المتكاملة (ICs) المحددة (NXP، TI، Infineon، إلخ)، ارجع إلى التجميع بنظام تسليم المفتاح.

مسرد مصطلحات لوحات الدوائر المطبوعة (PCB)عد شبكة منطقة التحكم (CAN) (مصطلحات رئيسية)

المصطلح	التعريف
التحكيم	العملية التي تحدد بها عقد CAN أي منها يحصل على إرسال البيانات عندما تحاول اثنتان في وقت واحد.
CAN_H / CAN_L	السلكان في الزوج التفاضلي. يرتفع CAN_H وينخفض CAN_L أثناء البت المهيمن.
خانق الوضع المشترك	مكون مغناطيسي يستخدم على لوحة الدوائر المطبوعة لتصفية الضوضاء التي تظهر بالتساوي على كلا خطي الإشارة.
زوج تفاضلي	زوج من الموصلات يستخدم لنقل الإشارات التفاضلية، ويتطلب توجيهًا مقترنًا على لوحة الدوائر المطبوعة (PCB).
الحالة السائدة	الحالة التي تمثل "0" منطقيًا حيث يكون فرق الجهد بين CAN_H و CAN_L حوالي 2 فولت.
ISO 11898	المعيار الدولي الذي يحدد الطبقات المادية وطبقات ربط البيانات لبروتوكول CAN.
الحالة المتنحية	الحالة التي تمثل "1" منطقيًا حيث يكون الناقل خاملاً وكلا الخطين عند حوالي 2.5 فولت.
إنهاء مقسم	طريقة إنهاء تستخدم مقاومتين ومكثفًا لتحسين أداء التوافق الكهرومغناطيسي (EMC).
فرع قصير	فرع غير متطابق من خط الإرسال؛ على لوحة الدوائر المطبوعة، هذا هو طول المسار من الناقل الرئيسي إلى طرف جهاز الإرسال والاستقبال.
TDR (قياس الانعكاسية في المجال الزمني)	تقنية قياس تستخدم لتحديد المعاوقة المميزة لمسارات لوحة الدوائر المطبوعة.
جهاز إرسال واستقبال	الجهاز الذي يحول إشارات المستوى المنطقي (TX/RX) من المتحكم إلى إشارات ناقل تفاضلية.
زوج مجدول	معيار الكابلات لـ CAN؛ على لوحة الدوائر المطبوعة، يتم محاكاة ذلك عن طريق توجيه متوازٍ محكم.

عد شبكة منطقة التحكم (CAN)

يتطلب تصميم لوحة دوائر مطبوعة (PCB) قوية لجهاز إرسال واستقبال CAN أكثر من مجرد توصيل المسامير؛ فهو يتطلب نهجًا شاملاً لسلامة الإشارة، والإدارة الحرارية، وجدوى التصنيع. سواء كنت تقوم ببناء وحدة تحكم صناعية قياسية أو لوحة دوائر مطبوعة (PCB) عالية السرعة لـ CAN FD لهياكل السيارات من الجيل التالي، فإن التخطيط المادي هو أساس موثوقية الشبكة.

للمضي قدمًا في مشروعك، قم بإعداد بياناتك لمراجعة شاملة لتصميم قابلية التصنيع (DFM). عند طلب عرض أسعار من APTPCB، يرجى تقديم:

1. ملفات Gerber: بما في ذلك جميع طبقات النحاس، وملفات الحفر، والمخطط التفصيلي.
2. متطلبات التراص: حدد سمك اللوحة المطلوب وأهداف المعاوقة (على سبيل المثال، 120Ω تفاضلي).
3. مواصفات المواد: أشر إلى ما إذا كانت هناك حاجة إلى صفائح ذات درجة حرارة انتقال زجاجي عالية (High-Tg) أو صفائح خاصة بالسيارات.
4. قائمة مكونات التجميع (BOM): إذا كانت لوحة الدوائر المطبوعة المجمعة (PCBA) مطلوبة، قم بإدراج أرقام الأجزاء المحددة لجهاز الإرسال والاستقبال لضمان توافق البصمة.

من خلال الالتزام بهذه الإرشادات والشراكة مع مصنع ذي خبرة، فإنك تضمن أن شبكة CAN الخاصة بك تعمل بشكل لا تشوبه شائبة في الميدان.
