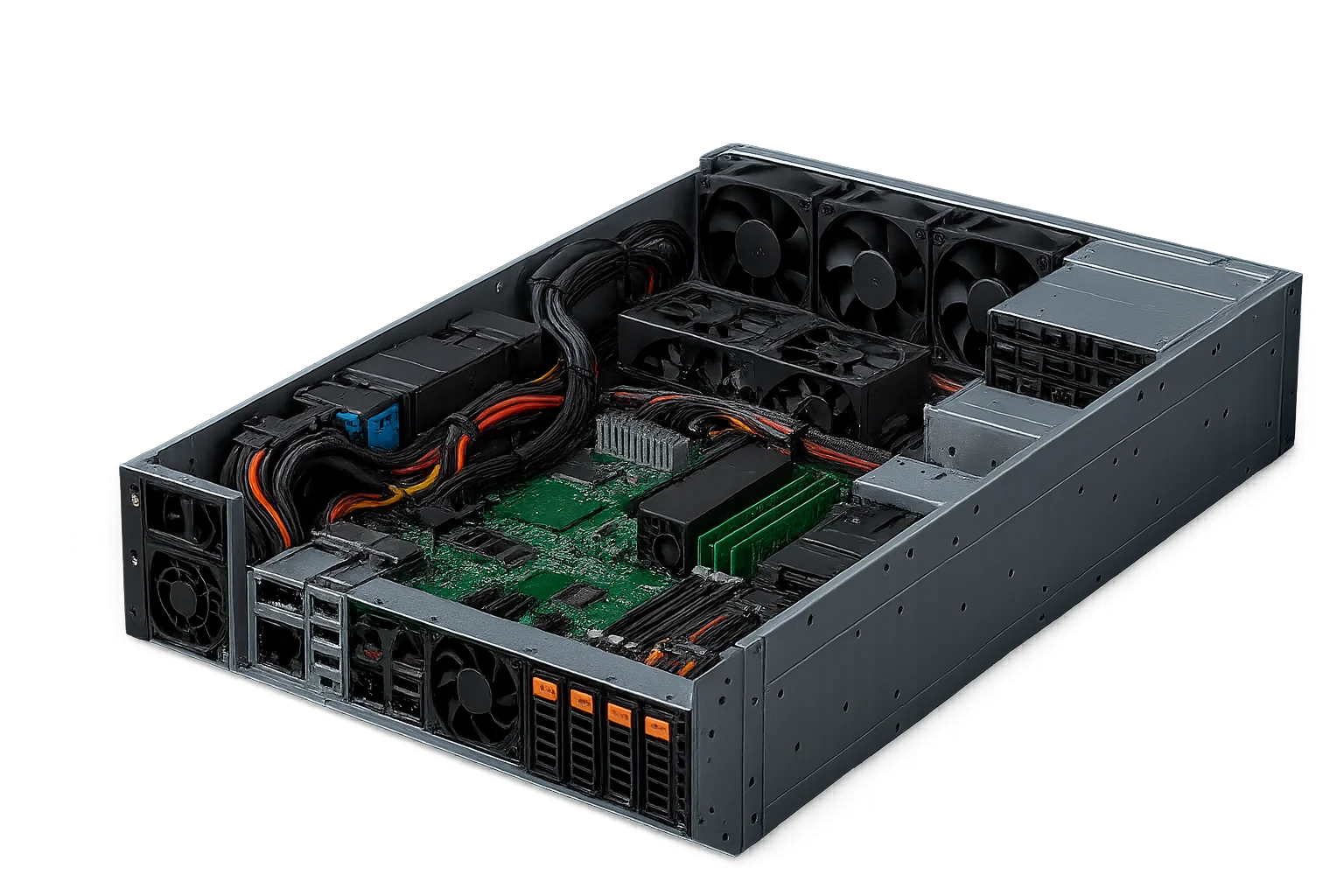

فني يدمج PCBA وضفيرة وهيكلا أثناء تجميع Box Build

تكامل الأنظمة

تجميع Box Build وتكامل الأنظمة الإلكتروميكانيكية

تجمع خدمة Box Build بين PCBA تم تجميعها والتحقق منها وبين الهيكل والمكونات الكهروميكانيكية. يمكن أن يشمل النطاق المعتمد توصيل الضفائر والبرمجة والاختبار والتغليف بالراتنج أو الطلاء الواقي وفحوص الإجهاد البيئي؛ وتُحدد كل عملية بعد مراجعة قابلية التنفيذ والمعدات وخطة الاختبار. لا يعني ذلك أن كل تجميعة محكمة الإغلاق أو أن جميع الاختبارات مشمولة أو أن المنتج النهائي مؤهل تلقائياً.

  • PCBA والهيكل والضفيرة وfirmware وpack-out ضمن traveler واحد
  • بوابات إطلاق للعزم وrouting ومراجعة firmware وFCT
  • خيارات continuity وhi-pot وboundary-scan والاختبار الوظيفي
  • حزمة أدلة متسلسلة للتدقيق والبناء المتكرر

عرض سعر فوري

طلب عرض مفصل ←

تحكّم في تجميع Box Build بأدلة إصدار محددة

تركّز هذه الصفحة على التكامل على مستوى النظام بعد تجميع اللوحة، وليس فقط على تركيب SMT/THT أو تصنيع الكابلات.

حسب المشروع
مراجعة قابلية التنفيذ

تُراجع الأبعاد والوزن والواجهات والعدد ومعدات الاختبار بالاستناد إلى الرسومات ومناولة المنتج قبل عرض السعر.

AWG 28–8
نطاق الضفائر

قص وتجريد وcrimp ووسم وrouting وفحص الضفائر قبل الإغلاق النهائي.

100%
فحوص إطلاق مطلوبة

العزم وcontinuity الضفيرة ومراجعة firmware ونتيجة الاختبار الوظيفي مرتبطة بالرقم التسلسلي.

ما الذي يشمله Box Build ولماذا تختلف هذه الصفحة

تجميع Box Build هو خطوة تجميع على مستوى النظام تربط لوحات PCBA المختبرة مع العتاد الميكانيكي والضفائر والشاشات ووحدات الطاقة والبرمجيات الثابتة والاختبار النهائي ليصبح المنتج أو النظام الفرعي جاهزا للشحن.

تختلف هذه الصفحة عن صفحات SMT/THT وتوريد المكونات والضفائر في APTPCB؛ فهي تركز على أدلة تكامل النظام بعد جاهزية تلك المدخلات، مثل سجلات العزم وفحوص routing ومراجعة firmware وسجلات اختبار السلامة وملصقات pack-out ومدخلات RFQ.

يمكن لـAPTPCB ضبط سجلات البناء على مستوى PCBA والتكامل، لكن الاعتماد التنظيمي النهائي والأداء السريري وسلامة الاستخدام الميداني ومطابقة المنتج النهائي تبقى مسؤولية العميل على مستوى النظام.

أدلة الإطلاق

مصفوفة بوابات إطلاق Box Build

الخطر العملي في Box Build ليس مجرد تركيب الأجزاء؛ بل ربط كل جزء مركب بالرسم والمسار وقيمة العزم ومراجعة firmware وحدود الاختبار. تحول بوابة الإطلاق هذه المتطلبات إلى أدلة قبل الشحن.

تشمل مراجع القبول المعتادة IPC-A-610 لتجميع الإلكترونيات، وIPC/WHMA-A-620 للكابلات والضفائر، وANSI/ESD S20.20 للتحكم ESD، ورسومات العميل للملاءمة الميكانيكية، وحدود الاختبار الوظيفي أو hi-pot التي يحددها العميل.

  • إغلاق ميكانيكي: مراجعة الهيكل، اتجاه الحشية، نوع المثبت، عزم الهدف، فحص gap/flush، حد المظهر، وصورة أو سجل فحص.
  • إغلاق الضفيرة: مقاس السلك، قاعدة crimp أو pull، نتيجة continuity، متطلب hi-pot عند تحديده، نص الملصق، نصف قطر الانحناء وفحص strain relief.
  • إغلاق firmware/test: طريقة البرمجة، hash أو مراجعة firmware، رقم fixture، حدود pass/fail، waveform أو log مرفق وربط الرقم التسلسلي.
  • إغلاق pack-out: عدة الملحقات، الدليل، الملصق، مواصفة الكرتون/المنصة، حماية ESD أو foam، مسح barcode ووثيقة ASN/EDI أو الشحن عند الحاجة.

مدخلات RFQ

قائمة RFQ لتسعير Box Build بسرعة

لا يكون عرض Box Build دقيقا إلا عندما تظهر المدخلات الميكانيكية والكهربائية وfirmware والاختبار واللوجستيات معا. نقص بيانات العزم أو firmware أو التعبئة يسبب غالبا إعادة عمل بعد first article build.

في NPI أرسل أفضل حزمة متاحة وحدد المجهول بوضوح؛ وفي الإنتاج المتكرر جمّد حزمة المراجعة قبل سجلات البناء المتسلسلة.

  • بيانات المنتج: BOM وAVL ورسومات PCBA ورسومات الهيكل وملفات 3D ومخطط التوصيل ورسومات الملصق وقائمة الملحقات المعتمدة.
  • بيانات العملية: جدول العزم، ملاحظات adhesive/coating، تعامل ESD/MSD، أدوات خاصة، قاعدة التنظيف، ضبط المراجعة وصور تعليمات العمل إن وجدت.
  • بيانات الاختبار: ملف firmware أو checksum، واجهة البرمجة، تسلسل ICT/FCT، حدود hi-pot، متطلبات المعايرة وتنسيق pass/fail log.
  • بيانات اللوجستيات: رسم pack-out، قاعدة الكرتون والمنصة، تنسيق barcode، UDI أو ملصق العميل، حاجة ASN/EDI ومسار الشحن.

مقارنة عرض السعر

ما الذي يجب أن يؤكده عرض سعر تجميع Box Build قبل بناء النموذج الأولي؟

توضح عروض Box Build القابلة للمقارنة الجهة التي توفر كل جزء، وملكية العدد وتجهيزات الاختبار، والأدلة المطلوبة للسماح بالإطلاق. يجب تحديد المدخلات الناقصة صراحةً كي لا يتحول افتراض بشأن ملاءمة الهيكل أو البرنامج الثابت أو التعبئة إلى تغيير إنتاج غير معتمد.

القراريُرسل مع طلب عرض السعريُؤكد في عرض السعريُتفق عليه قبل الشحن
التوريد والمخزونقائمة BOM/AVL منظمة؛ الأجزاء المقدمة والمشتراة؛ مراجعات الهيكل والضفيرة.مسؤولية الشراء والفحص الوارد والنقص وتلف الأجزاء المقدمة من العميل واعتماد البدائل.فحوص الاستلام المتفق عليها وتحديد مراجعات الأجزاء والرسومات المعتمدة.
الملاءمة وإمكانية الوصول أثناء التجميعرسومات ميكانيكية وملفات STEP؛ متطلبات التثبيت والعزم؛ مسارات الكابلات وإمكانية الوصول إلى الموصلات.نطاق العدد والواجهات غير المحسومة ونقطة اعتماد العينة الأولى قبل إغلاق الهيكل.فحوص الملاءمة والتثبيت والمسار المتفق عليها؛ اعتماد أي انحراف قبل الإنتاج المتكرر.
التجهيزات والبرنامج الثابت والاختبارمراجعة البرنامج الثابت المعتمدة/قيمة التحقق؛ واجهة البرمجة؛ تسلسل الاختبار وحدوده والتجهيز المتاح.من يوفر التجهيز/البرنامج ويمتلكه ويصونه؛ رسوم البرمجة والاختبار وقواعد إعادة الاختبار والإصلاح؛ اعتماد كتابي لتغييرات البرنامج الثابت أو حدود الاختبار.نتائج الاختبار المتفق عليها مع الربط المطلوب بالوحدة أو الدفعة وتعريف المراجعة. فحص اللوحة أو ظهور شاشة الإقلاع وحده لا يثبت جميع وظائف المنتج.
تأهيل المنتجالسوق المستهدف ومتطلبات المنتج المطبقة وأي تحقق بيئي أو كهربائي للسلامة.الفحوص المشمولة والتأهيل الذي يرتب منفصلاً والجهة المخولة بإطلاق المنتج.أدلة التأهيل التي يطلبها العميل واعتماد الإطلاق؛ قبول التجميع لا يحل محل تأهيل المنتج النهائي.
السعر والجدول والشحنكميات النموذج والإنتاج المتكرر؛ الملصقات والملحقات والتعبئة والوجهة؛ السجلات المطلوبة.تكاليف العدد/التجهيز/الإعداد لمرة واحدة منفصلة عن تكاليف التجميع والاختبار والتعبئة المتكررة؛ المواد طويلة التوريد وشروط بدء مدة التسليم.التعبئة المعتمدة والسجلات المطلوبة؛ اتفاق كتابي على التغييرات المؤثرة في السعر أو الجدول.

أرسل الحزمة الحالية حتى إن بقيت بعض المدخلات مفتوحة. اطلب تحديد العمليات المشمولة وتقسيم مسؤولية التوريد وتكاليف الإعداد والتكاليف المتكررة ونطاق الاختبار والسجلات والمدخلات المفتوحة ونقاط الاعتماد قبل السماح ببناء النموذج.

تغطية box-build

تغطية من الـPCBA حتى المنتج المعبأ

تكامل ميكانيكي، أسلاك، فحوصات طاقة، تحميل برمجيات، اختبار نهائي وتعبئة، يديرها فريق واحد مسؤول.

تكامل ميكانيكي

تركيب PCBAs، الشاشات، المراوح والمكوّنات مع عزم معاير وفحص الفجوات.

تصنيع الضفائر

يتاح تصنيع ضفائر AWG 28–8 ووضع الملصقات وتوجيهها، إلى جانب تركيب الضفائر التي يوفرها العميل. يُحدد عند عرض السعر مصدر التوريد والجهة المسؤولة ونطاق اختبار الاستمرارية بنسبة 100% للضفائر المتفق عليها؛ ولا يضاف Hi-pot إلا إذا تطلبته خطة اختبار متوافقة.

البرمجيات والاختبارات

تتوفر البرمجة واختبارات المنتج، بما فيها ICT/FCT وboundary-scan واختبار التشغيل وHi-pot. تُختار الاختبارات والواجهات والتجهيزات والسجلات الملائمة وفق خطة المنتج؛ ولا تُعد جميعها اختبارات افتراضية لكل وحدة.

التعبئة واللوجستيات

مجموعات ESD/foam/retail، الإكسسوارات، الباركود، ASN/EDI وخدمات D2C.

خط SMT وDIP حقيقي لتجميع لوحات الدوائر المطبوعة؛ مرحلة تصنيع اللوحات السابقة لتكامل المنتج داخل الهيكل

تصنيع PCBA

خط SMT لتجميع اللوحات قبل دمجها في الهيكل.

SMTPCBA

سير العمل

سير عمل التكامل

من استقبال لوحات PCBA إلى أنظمة مُسلسلة، مختبرة ومعبأة.

1

التخطيط والتجهيز

مراجعة BOM، الأسلاك، مواصفات العزم، البرمجيات وحدود الاختبار؛ تجهيز الجيجز والحوامل.

2

تركيب الـPCBA

تركيب اللوحات، التبريد، الشاشات والمكوّنات مع عزم معاير وفحص للفجوات.

3

الضفائر والتوجيه

تصنيع الضفائر أو تركيب ما يورده العميل وفق المخطط المعتمد، مع توضيح مسؤولية التوريد وإجراء الفحوص الكهربائية المتفق عليها؛ ويكون Hi-pot اختيارياً وفق خطة المنتج.

4

البرمجيات والاختبار

تحميل البرنامج الثابت المعتمد وإجراء الاختبارات المتفق عليها باستخدام التجهيز والتسلسل والحدود والسجلات المحددة في الخطة.

5

التعبئة النهائية

حزم الإكسسوارات، الكتيبات، الملصقات، تجهيز الصناديق/الطبليات وASN/EDI لشحنات الخروج.

بورتفوليو

برامج box-build نموذجية

أمثلة تكامل تغطي الأنظمة الصناعية والطبية والاستهلاكية.

لوحة اختبار مربعة عليها شريحة مركزية ومسارات متعرجة
صناعي

متحكم صناعي

قد يتطلب ملف متحكم صناعي دمج عدة لوحات وشاشات وتبريد وضفائر. وتُحدد اختبارات الحمل والسلامة والتحمل في خطة اختبار العميل بدلاً من افتراض تنفيذها لكل دفعة.

Hi-potHarnessBurn-in
لوحة تضم دوائر مطبوعة دائرية مركبة المكونات
طبي

وحدة تشخيص طبية

يمكن دمج المكونات الميكانيكية والمستشعرات والمضخات أو الشاشات. وتُحدد متطلبات النظافة والوسم والتتبع والاختبار في خطة جودة المنتج؛ ولا تمنح خدمة التجميع بحد ذاتها اعتماداً طبياً.

FirmwareUDIHi-pot
دوائر مرنة بلون كهرماني
استهلاكي

بوابة استهلاكية

بوابة Wi-Fi مع PCBA وهوائيات وضفائر، تحميل برمجيات، FCT وتعبئة retail للشحن D2C.

FCTRFRetail pack-out

القدرات

قدرات التكامل المهمة على مستوى Box

تم تنظيم القدرات حول مخاطر الإطلاق: الملاءمة، التوصيل، power-up، firmware، السلامة وحالة الشحن.

تكامل ميكانيكي

حجم الهيكلتُحدد الأبعاد بالرجوع إلى الرسومات ومراجعة المناولة
ضبط العزمتُتفق قيمة العزم وسماحية الأداة وطريقة التحقق والسجلات لكل مشروع
فحوص الملاءمةGap، flush، حشية، مظهر
تحكم ESDمسار ANSI/ESD S20.20

ضفائر وطاقة

نطاق السلكAWG 28–8
QA الضفيرة100% continuity؛ hi-pot عند التحديد
Routingملصق، نصف قطر انحناء، strain relief
مراجعIPC/WHMA-A-620 عند النص عليه تعاقدياً؛ ويُعتمد نوع السلك وتصنيفه وفق BOM

Firmware واختبار نهائي

برمجةJTAG/SWD/USB
اختبار سلامةاختبار Hi-pot وفق خطة متوافقة وحدود السلامة ومعدات الاختبار المتاحة
اختبار وظيفيICT/FCT، boundary-scan، power-up
تتبعرقم تسلسلي، مراجعة firmware، عزم وسجلات

بيئة مضبوطة

خلايا مضبوطة ESD مع تعامل MSD، معايرة للعزم ومناطق تعبئة مخصصة.

رسم توضيحي لتخطيط لوحة الدوائر

تخطيط اللوحة

رسم توضيحي لتخطيط لوحة الدوائر

الصورة توضيحية لتخطيط اللوحة؛ وتُحدد ملاءمة المنتج داخل الهيكل ووسائل تثبيته وفق الرسومات الميكانيكية المعتمدة.

خط تجميع إلكترونيات بالتركيب السطحي

تجميع اللوحات

خط تركيب SMT

صورة لخط إنتاج اللوحات؛ ويُحدد تصنيع الضفائر ومسارها والتحقق منها بصورة منفصلة في خطة Box Build.

معدات طباعة معجون اللحام SMT

معدات SMT

معدات طباعة معجون اللحام SMT

صورة لمعدات تصنيع اللوحات؛ وتُحدد الملصقات والملحقات والتعبئة الواقية وفق مواصفات الشحن المعتمدة.

الجودة

ضوابط الجودة قبل إغلاق الهيكل

معظم عيوب Box Build أسهل في منعها قبل الإغلاق النهائي، لذلك توضع الضوابط عند بوابات الميكانيك والتوصيل وpower-up.

IPC-A-610IPC/WHMA-A-620ANSI/ESD S20.20Customer test limits

انضباط العزم والملاءمة

مفكات رقمية، أدوات معايرة، تحقق من المثبتات، gap checks وقبول بصري قبل خروج الوحدة من المحطة.

تحقق routing للضفيرة

Continuity، hi-pot اختياري، فحص الملصق، strain relief وrouting قبل أن تحد اللوحات والأغطية من الوصول.

إطلاق firmware والاختبار الوظيفي

التقاط مراجعة firmware، رقم fixture، حدود pass/fail، سجلات FCT أو boundary-scan وربط الرقم التسلسلي.

القطاعات وحالات الاستخدام

الصناعة والطاقة

تجميعات متينة مع hi-pot، إدارة حرارية وطلاء واقٍ.

المجال الطبي

تكامل معدات القياس والمختبرات وفق متطلبات النظافة والوسم والاختبار المحددة في خطة العميل. ويجب التحقق بصورة منفصلة من أي شهادة مطلوبة للمنتج أو الموقع ونطاقها.

الشبكات وإنترنت الأشياء

معايرة RF، تحميل برمجيات وتعبئة retail/D2C للبوابات والمحاور.

الاستهلاك

تجهيز إكسسوارات وكتيبات وملصقات وتعبئة على طبليات للشحن المباشر.

RELEASE GATES

من عتاد مدمج إلى أدلة منتج قابل للإطلاق

نقطة التفوق هي حزمة الأدلة: العزم والضفيرة وfirmware والاختبار وpack-out والبيانات التسلسلية تبقى مرتبطة.

Gate 1

إطلاق ميكانيكي

  • مراجعة الرسمهيكل + PCBA
  • العزمقيمة وسماحية يحددهما العميل

أدلة الإطلاق

• نوع المثبت وجدول العزم يطابقان الرسم.

• يتم فحص gap والحشية واللوحة واتجاه الملصق.

• يتم حجز أي مشكلة مظهر أو ملاءمة قبل الإطلاق الكهربائي.

Gate 2

إطلاق الضفيرة

  • نطاق السلكAWG 28–8
  • تحققContinuity + ملصق

أدلة الإطلاق

• يتم التحقق من connector keying والقطبية ونص الملصق.

• يتم فحص strain relief ونصف قطر الانحناء مقابل رسم routing.

• يضاف hi-pot عندما يطلبه test plan الخاص بالعميل.

Gate 3

Firmware واختبار النظام

  • برمجةJTAG/SWD/USB
  • أدلةسجلات مرتبطة بالرقم التسلسلي

أدلة الإطلاق

• يتم تسجيل مراجعة firmware أو checksum في traveler.

• يتم تسجيل fixture ID وحالة المعايرة وحدود pass/fail.

• تُربط نتائج الاختبار المتفق عليها بالرقم التسلسلي أو الدفعة وفق المستوى المحدد في خطة الجودة.

Gate 4

إطلاق pack-out

  • PackagingRetail/D2C أو industrial
  • سجلاتBarcode + ASN/EDI

أدلة الإطلاق

• يتم التحقق من عدة الملحقات وقائمة الأدلة.

• يتم فحص متطلبات ESD وfoam والكرتون والمنصة.

• يتم مسح barcode أو UDI أو ملصق العميل قبل الإطلاق.

ضبط التكلفة

عدد أقل من عمليات التسليم بين الموردين

  • المسؤوليةTraveler واحد
  • المخاطرإعادة عمل أقل بسبب التسليم

أدلة ضبط التكلفة

• تجهز kits وtest fixtures معا.

• يمكن فحص تغييرات engineering عبر مدخلات الميكانيك والكهرباء وpackaging.

ضبط التوسع

حزمة تكامل قابلة لإعادة الاستخدام

  • NPIملاحظات first article
  • الإنتاجسجلات قابلة للتكرار

أدلة ضبط التكلفة

• توثق قواعد المتغيرات بدلا من إعادة اكتشافها في كل build.

• يتم التحقق من packaging وlabeling قبل رفع الحجم.

الأسئلة الشائعة حول تجميع Box Build

أسئلة يطرحها المهندسون والمشترون قبل نقل PCBA إلى تكامل النظام.

حزمة طلب عرض سعر لتجميع Box Build

ارفع الملفات التي تحدد الملاءمة والتوصيلات والبرمجيات الثابتة والاختبار والشحن ليغطي العرض مسار الإطلاق الكامل.

  • ميكانيكا + ضفائر + برمجيات + اختبارات
  • سجلات العزم والـhi-pot
  • خيارات تعبئة retail/D2C
