مواد الحرارة العالية وRF
من صفائح 33N/35N من البولي إيميد المخصصة للوحات الاختبار الحراري في إلكترونيات الطيران العاملة عند +260 °C إلى ركائز CLTE-XT للميكروويف في الصفائف الطورية منخفضة PIM، توفّر APTPCB تصنيعًا كاملًا لمحفظة Arlon/AGC مع تحكم دقيق في دورات الضغط، وهندسة تكديسات هجينة، وتسليمات موثقة للتحقق البيئي وRF. نحتفظ بمخزون من أكثر درجات Arlon طلبًا، بما في ذلك 33N و35N و85N من البولي إيميد، وصفائح 45N و47N من الإيبوكسي، وركائز Thermount المعززة بالأراميد، ومواد CLTE-XT وTC350 للميكروويف، مع وصفات تصفيح معتمدة لكل عائلة مواد.
لماذا يحدد المهندسون Arlon
تنتج Arlon، التابعة اليوم لشركة AGC Inc.، مجموعة واسعة من صفائح PCB المتخصصة التي تنقسم إلى فئتين مختلفتين جذريًا: ركائز من البولي إيميد عالية الحرارة للإلكترونيات الجوية والعسكرية والصناعية التي يجب أن تصمد في بيئات حرارية قاسية، وركائز PTFE/ceramic منخفضة الفقد للميكروويف، مثل عائلتي CLTE وTC350، لتطبيقات RF والصفائف الطورية. وهذه الازدواجية تجعل Arlon موردًا مميزًا، لأنها من القلة القادرة على خدمة لوحات الاختبار الحراري لإلكترونيات الطيران التي تتطلب تشغيلًا مستمرًا عند 260 °C، وكذلك ألواح الهوائيات منخفضة PIM التي تحتاج إلى معامل فقد أقل من 0.002 عند ترددات الميكروويف.
تحافظ APTPCB على عمليات تصنيع موثقة ومعتمدة لكامل محفظة Arlon. تشمل معالجة صفائح البولي إيميد لدينا دورات ضغط مضبوطة مع درجات تثبيت حراري مناسبة لتحقيق المعالجة الكاملة من دون التواء، وبروتوكولات خبز صارمة للتحكم في الرطوبة، وتوافقًا مع تشطيبات ENIG والذهب الصلب في مناطق الموصلات. أما معالجة CLTE-XT للميكروويف فتستخدم نفس منهجية إزالة التلطخ بالبلازما الصارمة وهندسة التكديس الهجين التي نعتمدها في مشاريع لوحات PCB عالية التردد. كما أن توفر 33N و35N و45N و47N وCLTE-XT بسماكات شائعة يمكّننا من بدء الإنتاج من دون تأخير في التوريد للدرجات الأكثر استخدامًا.
محفظة المواد
يمتلك مصنعنا وصفات معالجة معتمدة لكل منتج مذكور أدناه. لكل سلسلة برامج حفر موثقة، ومعلمات حفر ونقش، وملفات تصفيح، ومعايير قبول جودة محفوظة في قاعدة بيانات الإنتاج لدينا، كما تدعم أيضًا جدولة التصنيع السريع للمشاريع المعتمدة على مخزون Arlon.
| السلسلة | الكيمياء الأساسية | نطاق Dk | Df النموذجي | الخصائص الرئيسية | أهم التطبيقات |
|---|---|---|---|---|---|
| 33N / 35N / 85N | راتنج بولي إيميد | 4.2 - 4.3 | 0.015 | المعيار الصناعي لتحمل درجات الحرارة القصوى. توفر راتنجات البولي إيميد ثباتًا حراريًا ممتازًا مع Tg يتجاوز 250°C وتمددًا منخفضًا جدًا على المحور Z. وعلى عكس PTFE، يمكن معالجة البولي إيميد بكيمياء إزالة التلطخ القياسية الخاصة بـ FR-4 من دون الحاجة إلى البلازما. وهي شديدة الامتصاص للرطوبة، لذلك يتطلب الأمر خبزًا صارمًا قبل التصفيح وإعادة التدفق. | إلكترونيات الطيران التجارية والعسكرية، ولوحات الحفر العميق من نوع MWD/LWD، ولوحات الاختبار الحراري للحرارة القصوى، ووحدات التحكم بالمحركات |
| 45N / 47N / 49N | إيبوكسي متعدد الوظائف | 4.3 - 4.4 | 0.015 | أنظمة إيبوكسي عالية الموثوقية وعالية Tg بين 175°C و200°C، صممت لسد الفجوة بين FR-4 القياسي والبولي إيميد الخالص. توفر مقاومة ممتازة لـ CAF ولدرجات حرارة التجميع الخالي من الرصاص. ويمكن تشغيلها بالكامل ضمن مسارات تصنيع PCB القياسية. | لوحات خلفية رقمية عالية عدد الطبقات، واتصالات الطيران التجاري والعسكري، وأنظمة التحكم الصناعية المتطلبة |

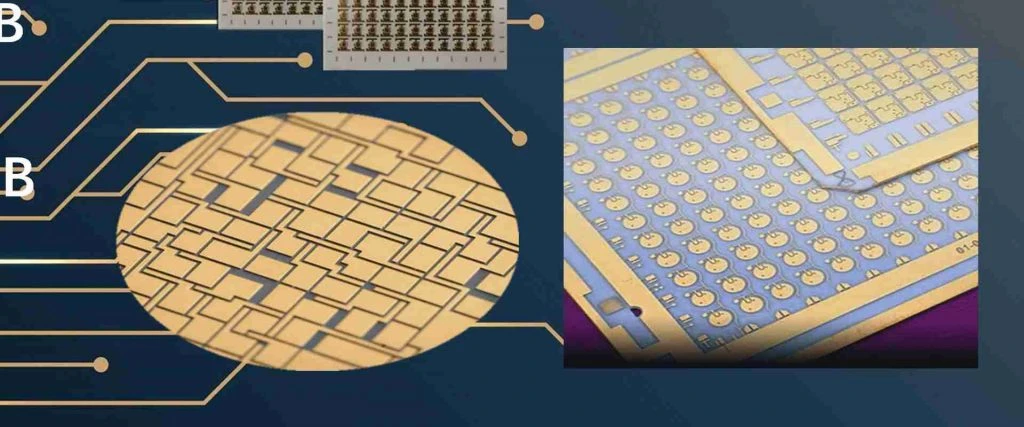

| Thermount (55NT/85NT) | بولي إيميد / أراميد غير منسوج | 3.5 - 4.0 | 0.017 | تعتمد على تقوية من ألياف الأراميد غير المنسوجة بدلًا من الألياف الزجاجية التقليدية. وهذا يمنحها CTE منخفضًا جدًا داخل المستوى، مع وزن أخف بوضوح من البولي إيميد القياسي. كما تلغي انحراف نسيج الزجاج في الإشارات عالية السرعة. لكنها تتطلب توجيهًا وحفرًا متخصصين لتجنب تمزق ألياف الأراميد. | لوحات عسكرية للتركيب السطحي مع حزم LCC خزفية، وإلكترونيات طيران محدودة المساحة حيث يمثل الوزن عاملًا حرجًا، وتصاميم كثيفة متعددة الطبقات |
| CLTE-XT / CLTE-AT | PTFE / Ceramic / زجاج منسوج | 2.94 - 3.00 | 0.0012 | صفائح ميكروويف تجارية منخفضة الفقد جدًا مع CTE على المحور Z مطابق تقريبًا للنحاس، ما يمنح موثوقية عالية للثقوب المطلية في لوحات RF متعددة الطبقات. كما تحافظ على استقرار الطور مع تغير الحرارة. تتطلب إزالة التلطخ بالبلازما لتمعدن الفتحات. | هوائيات الرادار ذات الصفائف الطورية، ومغذيات محطات القاعدة منخفضة PIM، ورادارات تجنب التصادم، واتصالات الفضاء |
| TC350 / TC600 | PTFE / زجاج منسوج / Ceramic | 3.50 - 6.15 | 0.0020 | صفائح ميكروويف محسنة حراريًا توفر موصلية حرارية عالية جدًا، تصل في TC350 إلى 1.0 W/m·K، لسحب الحرارة بعيدًا عن عناصر RF الفعالة. وتحافظ في الوقت نفسه على Dk ثابت وفقد منخفض. تتطلب إزالة التلطخ بالبلازما. | مضخمات القدرة العالية PA، ومضخمات الأبراج TMA، وتركيب عناصر GaN وGaAs، وأجهزة الإرسال للبث |
| AD250 / AD300 / AD1000 | PTFE / زجاج منسوج / Ceramic | 2.50 - 10.2 | 0.0014 | مركبات PTFE من فئة الهوائيات توفر نطاقًا واسعًا من ثوابت العزل. ويسمح AD1000 ذو Dk 10.2 بتصغير شديد لهوائيات الرقعة والمرشحات. تتطلب إزالة التلطخ بالبلازما. | هوائيات GPS/GNSS الرقعية، وهوائيات الرنان العازل من نوع DRA، والمرشحات المصغرة، وهوائيات محطات القاعدة عريضة النطاق |
| CuClad / DiClad / IsoClad | PTFE / زجاج منسوج وغير منسوج | 2.17 - 2.60 | 0.0009 | مواد PTFE قديمة ما زالت ضرورية لبرامج عسكرية وجوية ناضجة. توفر CuClad 217 وDiClad 880 أقل فقد عازل ممكن. تتطلب إزالة التلطخ بالبلازما. | أنظمة رادار عسكرية قديمة، ومستقبلات EW، وشبكات خطوط شريطية منخفضة الفقد جدًا، وتجهيزات اختبار VNA |
| 37N / 38N / HF-50 | أنظمة مواد الربط والطبقات العازلة | - | - | مواد طبقات الربط العازلة منخفضة التدفق من البولي إيميد مثل 37N، ومواد ربط متخصصة للميكروويف مثل HF-50. وهي ضرورية في التكديسات الهجينة، وربط البنيات الصلبة-المرنة، وتثبيت القلوب المعدنية مثل المشتتات الحرارية ضمن وحدات RF الفرعية. | تصفيح هجين PTFE/FR-4، وواجهات صلبة-مرنة، ولوحات مضخمات قدرة مدعومة بالمعدن |
نحتفظ في APTPCB بمخزون من 33N بسماكات 10-60 mil، و45N بسماكات 5-31 mil، وCLTE-XT بسماكات 10-60 mil، مع كسوة نحاسية ED بوزن 1/2 oz و1 oz. كما تتوفر السلاسل الأخرى والسماكات غير القياسية عبر موزعي Arlon المعتمدين خلال 5-10 أيام عمل.
مرجع هندسي
بيانات مواد شاملة لأكثر نماذج Arlon طلبًا، معتمدة على أوراق البيانات المنشورة من الشركة المصنعة.
| الخاصية | 33N (بولي إيميد) | 45N (إيبوكسي) | 55NT (Thermount) | CLTE-XT (PTFE) | TC350 (PTFE) | AD250 (PTFE) | طريقة الاختبار |
|---|---|---|---|---|---|---|---|
| Dk (ثابت العزل) | 4.20 @ 1 MHz | 4.30 @ 1 MHz | 3.50 @ 1 MHz | 2.94 @ 10 GHz | 3.50 @ 10 GHz | 2.50 @ 10 GHz | IPC-TM-650 |
| Df (عامل الفقد) | 0.015 @ 1 MHz | 0.015 @ 1 MHz | 0.017 @ 1 MHz | 0.0012 @ 10 GHz | 0.0020 @ 10 GHz | 0.0014 @ 10 GHz | IPC-TM-650 |
| الموصلية الحرارية (W/m·K) | 0.20 | 0.25 | 0.15 | 0.45 | 1.00 | 0.22 | ASTM E1461 |
| CTE للمحورين X/Y (ppm/°C) | 14 / 14 | 14 / 14 | 7 / 9 | 8 / 8 | 8 / 8 | 24 / 24 | IPC-TM-650 2.4.41 |
| CTE للمحور Z (ppm/°C) | 45 | 45 | 40 | 20 | 10 | 190 | IPC-TM-650 2.4.41 |
| امتصاص الرطوبة (%) | 1.20 | 0.15 | 1.00 | 0.02 | 0.02 | 0.02 | IPC-TM-650 2.6.2.1 |
| قوة التقشير (lb/in) | 8.0 | 9.0 | 6.0 | 8.0 | 8.0 | 12.0 | IPC-TM-650 2.4.8 |
| درجة التحول الزجاجي Tg (°C, DSC) | >250 | 175 | 260 | غير منطبق (PTFE) | غير منطبق (PTFE) | غير منطبق (PTFE) | IPC-TM-650 2.4.25 |
| قوة العزل الكهربائي (V/mil) | 1200 | 1200 | 1000 | 600 | 600 | 800 | IPC-TM-650 2.5.6.2 |
| قابلية الاشتعال (UL 94) | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 | UL 94 |
| هل تتطلب إزالة التلطخ بالبلازما | لا (قياسي) | لا (قياسي) | لا (قياسي) | نعم | نعم | نعم | - |

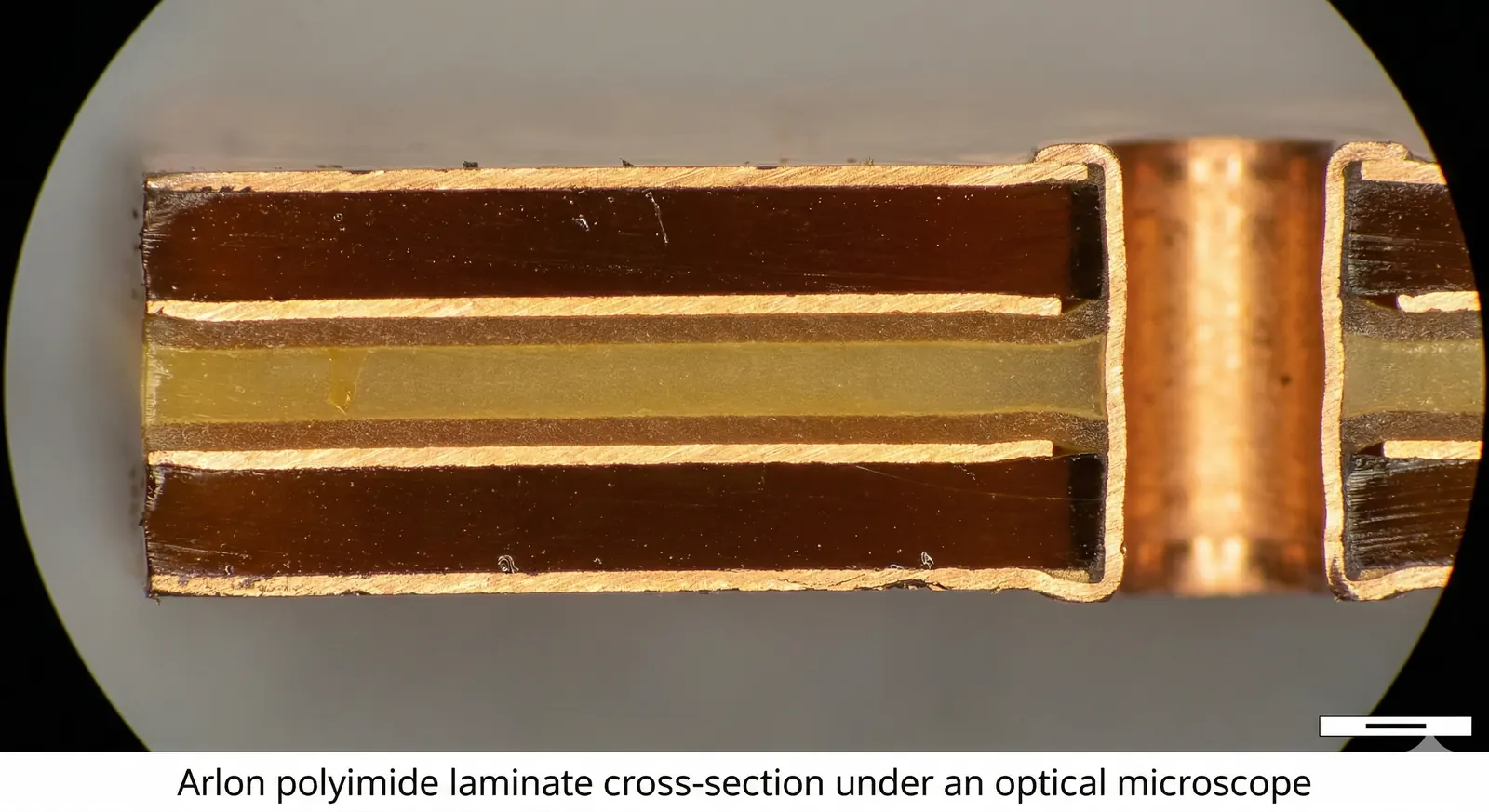

تتمتع مواد البولي إيميد مثل 33N و55NT بمعدلات امتصاص رطوبة مرتفعة مقارنة بـ PTFE أو FR-4 القياسي، ولذلك يعد الخبز المسبق الصارم إلزاميًا قبل التصفيح والتجميع لتجنب الانفصال الطبقي. أما مواد PTFE مثل CLTE وTC350 وسلسلة AD فلا تمتلك Tg ذات معنى عملي، كما تتطلب إزالة التلطخ بالبلازما.
بولي إيميد مقابل إيبوكسي عالي Tg
عند التصميم لبيئات قاسية، يجب على المهندسين الاختيار بين البولي إيميد الفاخر والإيبوكسي المتقدم عالي Tg. ويوضح هذا القسم لماذا يتم تحديد 33N عندما يبلغ FR-4 حدوده، ومتى قد تكون منصة Isola المتقدمة من الإيبوكسي الخيار الاقتصادي الأنسب.
| الخاصية | Arlon 33N (بولي إيميد) | FR-4 عالي Tg (مثل 370HR) | المقارنة والأثر |
|---|---|---|---|
| درجة التحول الزجاجي (Tg) | >250 °C | 180 °C | يمكن لـ 33N العمل في البيئات القصوى التي يبدأ فيها FR-4 بالليونة والفشل. |
| درجة حرارة التشغيل (MOT) | 160 °C+ مستمر | 130 °C مستمر | يتفوق البولي إيميد في لوحات الاختبار الحراري وإلكترونيات الحفر العميق. |
| CTE على المحور Z أسفل Tg | 45 ppm/°C | 45 ppm/°C | الأداء متقارب عند درجة حرارة الغرفة، لكن 33N يحافظ على هذا الاستقرار حتى درجات حرارة أعلى بكثير. |
| تمدد المحور Z بين 50-260°C | 1.2% | >3.0% | يساعد 33N في منع تشقق جدار الثقب المطلي خلال دورات الحرارة الشديدة. |
| امتصاص الرطوبة | 1.20% | 0.15% | يبقى FR-4 أكثر استقرارًا في الرطوبة العالية، بينما يحتاج البولي إيميد إلى خبز إلزامي. |
| عملية إزالة التلطخ | كيمياء قياسية | كيمياء قياسية | كلاهما يستخدم المعالجة الرطبة القياسية للـ PCB من دون الحاجة إلى البلازما. |
| مستوى التكلفة | مادة Premium | المرجع الأساسي | يستخدم 33N عندما تكون القدرة على البقاء الحراري أهم من تكلفة المادة الخام. |
في أدوات الحفر العميق وبرامج الطيران العسكري، يوفر 33N من البولي إيميد موثوقية يصعب استبدالها. أما في التطبيقات التجارية القياسية، فعادة ما يكون FR-4 عالي Tg أو Arlon 45N من الإيبوكسي كافيًا.
عملية التصنيع
تتطلب معالجة مواد Arlon معدات وكيمياء وخبرة تشغيلية تتجاوز تصنيع FR-4 القياسي. وسواء تعلق الأمر بإدارة درجات الضغط العالية جدًا اللازمة لمعالجة البولي إيميد، أو بتنشيط PTFE للميكروويف عبر البلازما، فإن مصنعنا يتعامل مع كل خطوة حرجة على نحو منضبط.
تمر كل دفعة إنتاج بإجراءات موثقة مع مراقبة لحظية للمعلمات. وتشمل البيانات المؤرشفة سرعات الحفر، وتركيزات كيمياء النقش، ودرجات حرارة التصفيح، وتركيب أحواض الطلاء، ونتائج الفحص لكل رقم دفعة، بما يضمن التتبع الكامل ويدعم التحسين المستمر.
كما يراجع فريق CAM لدينا كل تصميم وارد من حيث قابلية التصنيع قبل بدء الإنتاج، ويقدم ملاحظات DFM وبيانات محاكاة المعاوقة باستخدام Polar Si9000 مع منحنيات Dk/Df الخاصة بالمصنع، إلى جانب توصيات تحسين تكديس الطبقات وإرشادات اختيار المواد من دون رسوم إضافية. وهذا الاستثمار في الواجهة الأمامية يقلل مخاطر الإنتاج ويضمن تصنيع اللوحات بشكل صحيح من المرة الأولى.
تكديسات مرجعية
تهيئات تمثيلية مع ملفات ضغط معتمدة وسلاسل توريد مستقرة. نرحب أيضًا بالتهيئات المخصصة. تواصل مع فريقنا الهندسي بمتطلباتك المحددة، خاصة في مشاريع NPI والإنتاج التجريبي.
| التهيئة | الطبقات | قلوب الإشارة | الهيكل | نظام الربط | التطبيقات |
|---|---|---|---|---|---|
| 33N بولي إيميد خالص | 4-12 | 33N في جميع الطبقات | - | طبقة ربط عازلة من 37N / 38N | لوحات الاختبار الحراري لإلكترونيات الطيران، وأدوات MWD للحفر العميق، وحساسات الحرارة القصوى |
| هجين CLTE-XT | 4-8 | CLTE-XT (طبقات الإشارة) | FR-4 / 45N | طبقة ربط عازلة منخفضة الفقد | مرسلات ومستقبلات الاتصالات الساتلية، وألواح الصفائف الطورية مع التحكم الرقمي والطاقة |
| TC350 + قلب معدني | 2-4 | TC350 (إشارة) | ألمنيوم/نحاس | لاصق حراري | لوحات PA عالية القدرة التي تحتاج إلى مشتتات حرارة مدمجة، ووحدات البث |
| Thermount متعدد الطبقات | 6-14 | 55NT في جميع الطبقات | - | طبقة ربط عازلة من 55NT | لوحات عسكرية منخفضة CTE لحزم LCC، وتصاميم كثيفة محدودة المساحة |
| 45N إيبوكسي خالص | 6-12 | 45N في جميع الطبقات | - | طبقة ربط عازلة من 45N | تطبيقات الطيران التجاري عالية الموثوقية، ولوحات التحكم الصناعي |
| PTFE ميكروويف هجين | 4-8 | AD250 + CLTE-XT | - | طبقة ربط PTFE خالصة | مستقبلات EW متعددة النطاقات، ومشعبات RF المعقدة |
| واجهة رادار CuClad الأمامية | 2-4 | CuClad 217 | - | طبقة ربط من HF-50 | رادارات عسكرية قديمة، وشبكات خطوط شريطية منخفضة الفقد جدًا |
| 33N صلب-مرن | 4-8 | 33N (الجزء الصلب) | بولي إيميد مرن | طبقة ربط عازلة منخفضة التدفق | وصلات الطيران والفضاء، وتجميعات عسكرية ruggedized |
قدرات التصنيع
ست قدرات أساسية تميز إنتاجنا لمواد Arlon عن تصنيع PCB العام في برامج الـ PCB الحساسة للجودة.
ركائز Arlon من البولي إيميد مثل 33N و85N و55NT شديدة الامتصاص للرطوبة، وقد تمتص ما يصل إلى 1.2% من وزنها رطوبة. وإذا لم يجر التحكم بها جيدًا، فإن هذه الرطوبة تتحول إلى بخار أثناء التصفيح الحراري أو إعادة التدفق، ما يؤدي فورًا إلى انفصال طبقي كارثي. لذلك نفرض بروتوكولات خبز طويلة في أفران حمل حراري قسري قبل الضغط ومباشرة قبل تطبيق التشطيب السطحي. كما تخزن مواد البولي إيميد الواردة في مستودع متحكم بالمناخ يحافظ على رطوبة نسبية أقل من 45%.
بينما يمكن معالجة صفائح Arlon من البولي إيميد بالكيمياء القياسية، فإن منتجات Arlon للميكروويف مثل CLTE-XT وTC350 وسلسلة AD وCuClad مبنية على PTFE، وهو خامل كيميائيًا تجاه البرمنغنات القلوية القياسية. لذلك يشغل مصنعنا غرف معالجة بلازمية مخصصة تستخدم خلطات غاز O2/Ar مضبوطة لخشونة سطح جدار الفتحة في PTFE قبل زراعة النحاس اللاكهربائي. ويضمن هذا التصاقًا موثوقًا لطلاء جدار الثقب ينجح باستمرار في اختبارات IST الحرارية وفق IPC-TM-650 2.6.26.
تحتاج مواد Arlon المختلفة إلى أساليب حفر متباينة جذريًا. فـ Thermount يحتوي على ألياف أراميد شديدة المتانة، بينما PTFE مادة لدنة حرارية ناعمة يمكن أن تتلطخ فوق طبقات النحاس الداخلية. لذلك نستخدم أدوات توجيه متخصصة ومعدلات تغذية مضبوطة للأراميد، مع سرعات دوران منخفضة ومعدلات تحميل رقائقي محسنة عند حفر PTFE.
تتطلب مواد Arlon 33N و85N من البولي إيميد درجات ضغط أعلى بكثير من FR-4 القياسي لتحقيق الربط والمعالجة الكاملين، وغالبًا ما تتجاوز 215°C. ولهذا نستخدم مكابس تصفيح بزيت حراري عالي الحرارة مزودة بمزدوجات حرارية دقيقة لمراقبة درجة الحرارة الفعلية للوحة في قلب حزمة التصفيح.
يعد الجمع بين طبقات الإشارة من Arlon PTFE وقلوب FR-4 الهيكلية أسلوبًا شائعًا لتقليل التكلفة، لكنه يتطلب ملفات ضغط تحقق متطلبات النظامين معًا. لذلك يوازن مهندسو CAM لدينا عدم تطابق CTE بين PTFE وFR-4 من خلال تكديسات متماثلة، واختيار مواد ربط منخفضة الفقد مناسبة، والتحقق من دورة التصفيح الكاملة عبر تشغيلات اختبار قبل الإنتاج الكمي.
في لوحات Arlon PTFE المخصصة للميكروويف، نوصي عادة بالفضة بالغمر لتحقيق أقل مقاومة سطحية على مسارات RF. أما لوحات Arlon من البولي إيميد الموجهة للبيئات القاسية، فنوصي لها بـ ENIG عالي الموثوقية أو الذهب الصلب في ألسنة الموصلات المقاومة للتآكل. ولا نوصي عادة باستخدام HASL لأي من الفئتين بسبب الصدمة الحرارية وخشونة السطح.
الجودة والتحقق
تعمل APTPCB ضمن نظام إدارة الجودة ISO 9001:2015، وتطبق ضوابط تصنيع IPC-6012 Class 2 للطلبات التجارية القياسية، مع توفر انضباط Class 3 الكامل لمشاريع الطيران والدفاع والأنظمة الصناعية عالية الموثوقية. وتمر كل دفعة من لوحات Arlon عبر AOI في كل مراحل الطبقات الداخلية والخارجية، واختبارات الاستمرارية الكهربائية، والتحقق البعدي للخصائص الحرجة، ضمن نفس إطار جودة PCB المنضبط المستخدم في كامل المصنع.
في مشاريع Arlon ذات المعاوقة المضبوطة نصنع قسائم TDR ونسجل قيم المعاوقة المقاسة. وبالنسبة لمنتجات الميكروويف مثل CLTE-XT وTC350 وسلسلة AD، يمكننا عند الطلب إجراء اختبارات VNA لقياس فقد الإدخال عبر نطاقات تردد يحددها العميل بين DC و40 GHz، مع أرشفة صور المقاطع المجهرية وتقديم نتائج IST وفق IPC-TM-650 2.6.26. وتشمل التسليمات الاختيارية أيضًا اختبار الطفو اللحامي، وتحليل النظافة الأيونية، والتتبع التسلسلي الكامل من دفعة المواد الخام الواردة حتى اللوحة النهائية المشحونة.
وفي برامج الرادار للسيارات، يمكننا مواءمة التوثيق وحزم دعم PPAP مع متطلبات IATF 16949 عبر أنظمة الجودة الشريكة. أما في مشاريع الطيران والدفاع، فنحن ندعم تخطيط الاختبارات البيئية الموسعة، وإعداد المقاطع المجهرية، وتتبع الألواح تسلسليًا لتلبية متطلبات الشراء والتأهيل.
تطبيقات صناعية
تخدم ركائز Arlon أكثر التطبيقات تطلبًا في الاتصالات والسيارات والطيران والدفاع والقطاع الطبي والصناعي، خاصة عندما يكون استقرار لوحات الهوائيات PCB أو التحمل الحراري الشديد عاملًا حاسمًا.
تعتمد وحدات الإرسال والاستقبال في رادارات AESA، والواجهات الأمامية لمستقبلات الحرب الإلكترونية، ووحدات التحكم بالمحركات على Arlon 33N و85N من البولي إيميد لضمان موثوقية طويلة العمر تحت دورات حرارية شديدة. أما Thermount 55NT فيعد الخيار القياسي عندما يجب مطابقة CTE المنخفض مع الحزم الخزفية.
تستخدم ألواح هوائيات MIMO الضخمة ومجموعات مضخمات القدرة العالية لمحطات 5G الأساسية مادة Arlon TC350 لسحب الحرارة بعيدًا عن عناصر GaN وGaAs الفعالة، مع الحفاظ على خصائص RF ممتازة.
تستفيد الواجهات الأمامية RF في محطات VSAT، ومحطات المستخدم ذات المصفوفات المرحلية في LEO، ولوحات الترانسبوندر في GEO، وتجميعات تغذية المحطات الأرضية من CTE المطابق للنحاس في CLTE-XT، ومن الفقد المنخفض جدًا في DiClad وCuClad القديمة.
تعمل أدوات القياس أثناء الحفر والتسجيل أثناء الحفر في درجات حرارة محيطة تتجاوز 175°C مع اهتزازات عنيفة. ويفشل FR-4 القياسي فشلًا كارثيًا في هذه الظروف. لذلك يعد Arlon 33N من البولي إيميد المادة الأساسية لتشغيل الدوائر بشكل مستمر على أعماق كبيرة تحت الأرض.
تستخدم الواجهات الأمامية لحساسات الرادار قصيرة وطويلة المدى في أنظمة التحكم التكيفي بالسرعة، ومراقبة النقطة العمياء، والتنبيه عبر حركة المرور، مواد AD300 وCLTE-MW لما توفره من استقرار طور وتفاوت عازل محكم.
تعتمد معدات الاختبار الآلي ولوحات الاختبار الحراري لأشباه الموصلات على 33N من البولي إيميد لمنع تدهور الجيجات، أو التواء اللوحات، أو فقد التصاق البادات عبر آلاف دورات الإجهاد الحراري.
دليل اختيار المادة
تعتمد طبقة Arlon المثالية بالكامل على القيد البيئي أو الكهربائي الأهم في مشروعك: حرارة قصوى، أو قدرة عالية، أو ثبات أبعادي، أو فقد بالغ الانخفاض. وفيما يلي إطار عملي للاختيار مبني على خبرتنا التصنيعية في مشاريع PCB عالي Tg وبناءات RF.
إذا كانت لوحتك ستوضع داخل حجرة محرك نفاث، أو في معدات حفر آبار نفط عميقة، أو ستستخدم كلوحة اختبار حراري لأشباه الموصلات مع دورات حرارية متكررة تتجاوز 200°C، فإن FR-4 القياسي سينفصل ويفشل. هنا يصبح Arlon 33N، ومعه 85N للفئات الأعلى، مادة إلزامية بفضل Tg التي تتجاوز 250°C وقدرته على الحفاظ على السلامة الهيكلية في البيئات التي تلين أو تذوب فيها البوليمرات الأخرى.
في مضخمات RF العالية القدرة ومضخمات الأبراج، حيث تولد عناصر GaN حرارة مركزة وكثيفة، يجب أن تعمل الركيزة كموزع حرارة فعال. وصمم Arlon TC350 خصيصًا لهذا الغرض، إذ يوفر موصلية حرارية 1.0 W/m·K مع الاحتفاظ بـ Dk مناسب للميكروويف يبلغ 3.50.
في تطبيقات الرادار ذات الصفائف الطورية، والاتصالات الفضائية، ودوائر RF العسكرية التي تتطلب ثباتًا عاليًا للطور مع تغير الحرارة، يعد CLTE-XT من المواد المرجعية الأساسية. فهو PTFE محشو بالسيراميك للاقتراب من CTE النحاس على المحاور X وY وZ، ما ينتج ثقوبًا مطلية أكثر موثوقية في لوحات RF المعقدة ذات عدد الطبقات المرتفع.
عند تركيب حوامل شرائح خزفية كبيرة بلا أرجل مباشرة على PCB، فإن التمدد الحراري القياسي في FR-4 المقوى بالزجاج يجهد وصلات اللحام عند ارتفاع الحرارة. يستخدم Thermount 55NT ألياف أراميد غير منسوجة بدل الزجاج لتقليل التمدد داخل المستوى ومطابقة الحزم الخزفية بشكل أفضل، مع وزن أخف بكثير من البولي إيميد التقليدي.
إذا كان تصميمك يحتاج إلى موثوقية من فئة عسكرية وعدد طبقات مرتفع، لكنه لا يصل إلى درجات الحرارة القصوى التي تفرض استخدام البولي إيميد، فإن Arlon 45N و47N من الإيبوكسي متعدد الوظائف يقدمان نقطة توازن ممتازة. فهما يقدمان مقاومة قوية لـ CAF، ويتحملان إعادة التدفق الخالي من الرصاص بسهولة، كما أن معالجتهما أقل كلفة وأسهل بكثير من البولي إيميد الخالص.
الأسئلة الشائعة
أداة تفاعلية
تصفح جميع عائلات صفائح Arlon/AGC وحدد المنتج لعرض المواصفات.
انتشار هندسي عالمي
تعتمد فرق إلكترونيات الطيران، والدفاع، والحرب الإلكترونية EW، والإلكترونيات الصناعية عالية الحرارة حول العالم على APTPCB لتصنيع لوحات مخصصة باستخدام صفائح Arlon من البولي إيميد والميكروويف. تسعير عبر الإنترنت، ومراجعة DFM، وشحن عالمي.
يعتمد مقاولو الدفاع، وشركات معدات الاتصالات OEM، والشركات الناشئة في مجال العتاد في الولايات المتحدة وكندا على APTPCB في النماذج الأولية ومشاريع NPI. مراجعة DFM في اليوم نفسه، مع إمكانية توفير وثائق ITAR-aware عند الطلب.
يعتمد موردو رادار السيارات في ألمانيا، وفرق إلكترونيات الدفاع في المملكة المتحدة وفرنسا، ومختبرات البحث والتطوير اللاسلكية في الدول الإسكندنافية على منصتنا لتوريد النماذج الأولية والألواح الموجهة للإنتاج.
يستخدم مصنعو محطات 5G الأساسية، ومطورو محطات الأقمار الصناعية، والشركات الناشئة في مجال الأجهزة عبر APAC منصتنا للتسعير عبر الإنترنت في النماذج الأولية وتشغيلات NPI، مع استجابة DFM خلال 24 ساعة.
تعتمد برامج رادار الطيران والدفاع، وأنظمة EW، ومشاريع الاتصالات الساتلية في المنطقة على حزم التوثيق الموسعة الخاصة بنا وإمكانية تتبع المواد لتلبية متطلبات مشتريات الدفاع.
أرسل ملفات Gerber ومتطلبات المادة وأهداف المعاوقة ومواصفات الأداء. وسيعود إليك فريقنا الهندسي خلال يوم عمل واحد باقتراح تكديس طبقات معتمد، ومراجعة DFM، وعرض سعر مفصل.
