دليل التعامل مع التفريغ الكهروستاتيكي (ESD): قائمة تحقق كاملة، مواصفات، واستكشاف الأخطاء وإصلاحها لتجميع لوحات الدوائر المطبوعة (PCB)

دليل التعامل مع التفريغ الكهروستاتيكي (ESD): إجابة سريعة (30 ثانية)

يُعد التحكم في التفريغ الكهروستاتيكي (ESD) أمرًا غير قابل للتفاوض لتصنيع إلكترونيات موثوقة. يركز دليل التعامل مع التفريغ الكهروستاتيكي (ESD) القوي على التخلص من تراكم الشحنات الساكنة وتوفير مسار آمن للتأريض لجميع الموصلات، بما في ذلك الأفراد.

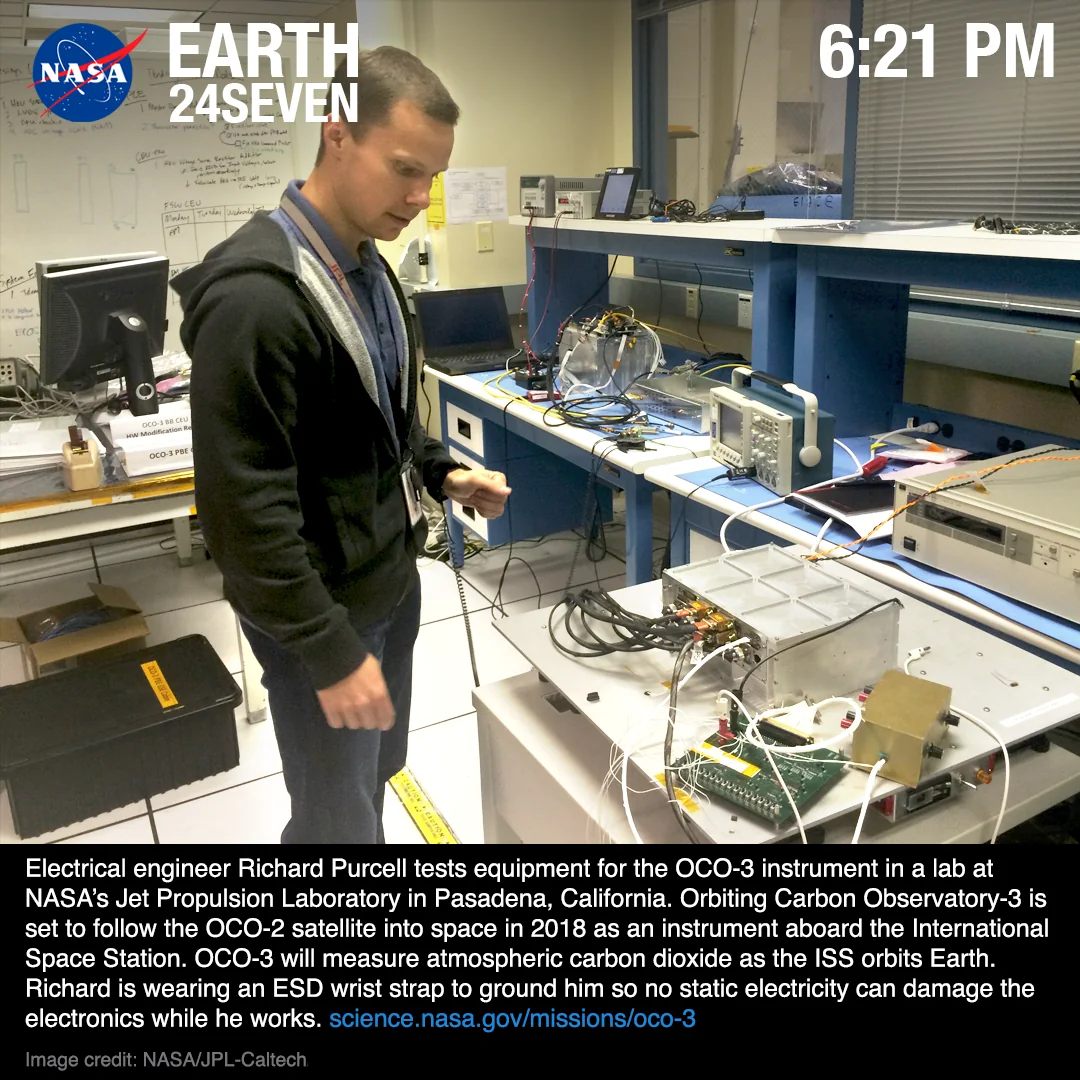

التأريض إلزامي: يجب على جميع الأفراد استخدام أحزمة المعصم أو أحذية ESD المتصلة بنقطة تأريض مشتركة (نطاق المقاومة: $1 \times 10^5$ إلى $3.5 \times 10^7$ أوم).
التحكم في الرطوبة: حافظ على الرطوبة النسبية بين 30% و 70% لتقليل مخاطر الشحن الاحتكاكي.
توافق أسطح العمل: استخدم سجادات تبديد الشحنات الساكنة ($10^6$ إلى $10^9$ أوم) على جميع طاولات العمل؛ لا تضع أبدًا المكونات الحساسة على البلاستيك العادي أو المعدن بدون تأريض.
انضباط التعبئة والتغليف: انقل المكونات الحساسة فقط في أكياس حماية معدنية (تأثير قفص فاراداي)؛ أكياس البولي الوردي هي فقط "مضادة للكهرباء الساكنة" (شحن منخفض) ولكنها لا تحمي من المجالات الخارجية.
التأيين: استخدم مؤينات الهواء للعوازل التي لا يمكن تأريضها (مثل أجسام الموصلات البلاستيكية، الشريط اللاصق) لتحييد الشحنات في غضون ثوانٍ.
التحقق: اختبر أحزمة المعصم والأحذية يوميًا؛ قم بتدقيق مقاومة محطة العمل شهريًا.

التعامل مع التفريغ الكهروستاتيكي (ESD) (ومتى لا ينطبق)

يمنع فهم نطاق دليل التعامل مع التفريغ الكهروستاتيكي (ESD) التكاليف غير الضرورية مع ضمان السلامة حيثما تكون ضرورية.

متى ينطبق:

تجميع SMT و THT: أثناء وضع المكونات النشطة (الدوائر المتكاملة، MOSFETs، LEDs) التي تكون شديدة الحساسية للتلف الناتج عن نموذج جسم الإنسان (HBM).
مراقبة الجودة الواردة (IQC): عند فتح عبوات الشركة المصنعة للتحقق من عدد المكونات أو قيمها.
إعادة العمل والإصلاح: يمثل اللحام اليدوي مخاطر عالية إذا لم يتم تأريض طرف المكواة أو إذا لم يكن المشغل مؤرضًا.
نقل لوحات الدوائر المطبوعة المجمعة (PCBA): يتطلب نقل اللوحات المجمعة بين المحطات أو إلى المستودع حاويات محمية.
التعامل مع اللوحات العارية: على الرغم من أنها أقل حساسية، إلا أن لوحات الدوائر المطبوعة عالية الكثافة ذات المسارات الدقيقة يمكن أن تعاني من انهيار عازل تحت الأحمال الساكنة الشديدة.

متى لا يكون ضروريًا (عادةً):

التجميع الميكانيكي السلبي: التعامل مع الأغلفة غير الإلكترونية أو البراغي أو الأقواس (ما لم يتم توصيلها بلوحة PCBA حية).
المنتجات النهائية المغلقة: بمجرد أن يتم إغلاق لوحة PCBA بالكامل في هيكل موصل ومؤرض أو غلاف آمن من التفريغ الكهروستاتيكي (ESD) تم التحقق منه، تخف قواعد التعامل الصارمة للجزء الخارجي.
المكونات غير الحساسة: على الرغم من ندرتها، فإن بعض المكونات السلبية القوية (مقاومات الطاقة الكبيرة) محصنة عمليًا، على الرغم من أن الممارسة القياسية تعامل جميع الإلكترونيات على أنها حساسة لتجنب الارتباك.

قواعد ومواصفات دليل التعامل مع التفريغ الكهروستاتيكي (المعلمات والحدود الرئيسية)

الالتزام الصارم بالحدود الرقمية هو جوهر أي دليل فعال للتعامل مع التفريغ الكهروستاتيكي (ESD). تفرض APTPCB (مصنع APTPCB للوحات الدوائر المطبوعة) هذه المعايير لضمان موثوقية الإنتاج.

القاعدة / المعلمة	القيمة / النطاق الموصى به	لماذا يهم	كيفية التحقق	إذا تم تجاهله
مقاومة حزام المعصم	$1 M\Omega \pm 20%$ (مقاوم أمان)	يحد من التيار إلى مستويات آمنة للمشغل أثناء تفريغ الشحنة.	جهاز اختبار يومي للنجاح/الفشل أو مراقب مستمر.	خطر الصدمة للمشغل؛ ضرر كامن للأجزاء.
مقاومة الأرضيات	$< 1 \times 10^9 \Omega$ (النظام)	يمنع تراكم الشحنات على الأفراد أثناء المشي.	مقياس مقاومة السطح (ANSI/ESD STM7.1).	يصبح تأريض الأحذية غير فعال؛ تتراكم الكهرباء الساكنة.
مقاومة سطح العمل	$1 \times 10^6$ إلى $1 \times 10^9 \Omega$	يبدد الشحنة ببطء كافٍ لمنع الشرر (CDM) ولكن بسرعة كافية لإزالتها.	ميغا أومتر بأوزان 5 أرطال.	التفريغ السريع (الشرر) يذيب الوصلات الداخلية للدوائر المتكاملة.
الرطوبة النسبية (RH)	30% إلى 70%	تزيد الرطوبة من الموصلية السطحية، مما يقلل من توليد الشحنات.	مقياس رطوبة رقمي في منطقة الإنتاج.	الرطوبة المنخفضة تسبب تراكمًا سريعًا للكهرباء الساكنة؛ الرطوبة العالية تخاطر بالتآكل/مشاكل MSL.
وقت اضمحلال المؤين	$< 2$ ثوانٍ (من 1000 فولت إلى 100 فولت)	يعادل الشحنات على العوازل التي لا يمكن تأريضها.	جهاز مراقبة اللوحة المشحونة (CPM).	العوازل (الشريط اللاصق، البلاستيك) تحفز الشحنات على المسارات القريبة.
جهد إزاحة المؤين	$\pm 35V$ (حد أقصى)	يضمن أن المؤين نفسه لا يشحن المنتج.	جهاز مراقبة اللوحة المشحونة.	يصبح جهاز الأمان مولدًا للكهرباء الساكنة.
رأس مكواة اللحام	< 2 أوم إلى الأرض؛ جهد < 2 ملي فولت	يمنع الحقن المباشر للجهد في طرف المكون.	مقياس رأس-إلى-أرض.	الإجهاد الكهربائي الزائد المباشر (EOS) يدمر المكون.
كيس حماية	طبقات معدنية داخلية أو خارجية	ينشئ قفص فاراداي لحجب المجالات الخارجية.	مقياس مقاومة السطح (الطبقات الخارجية/الداخلية).	المجالات الخارجية تحفز الجهد على الأجزاء الداخلية أثناء النقل.
مآزر ESD	استمرارية نمط الشبكة	يحمي المنتج من المجالات الكهرومغناطيسية لملابس المشغل.	فحص بصري + اختبار مقاومة.	تتفاعل المجالات الساكنة للملابس مع لوحة الدوائر المطبوعة (PCB).
توليد جهد الجسم	< 100 فولت (اختبار المشي)	يتحقق من أن نظام الأرضيات/الأحذية يعمل ديناميكيًا.	اختبار المشي باستخدام مقياس الفولتميتر الكهروستاتيكي.	يولد الأفراد آلاف الفولتات بمجرد المشي.

التعامل مع التفريغ الكهروستاتيكي (ESD) (نقاط تفتيش العملية)

خطوات تنفيذ دليل التعامل مع ESD (نقاط تفتيش العملية)

يتطلب تنفيذ دليل التعامل مع ESD المتوافق اتباع نهج منهجي، بدءًا من إعداد المنشأة وحتى العمليات اليومية.

إنشاء منطقة الحماية الكهروستاتيكية (EPA):
- الإجراء: تحديد الحدود بشريط ESD أصفر/أسود. تركيب أرضيات أو حصائر موصلة.
- المعلمة: مقاومة التأريض < 1 × 10^9 أوم.
- التحقق: التأكد من توصيل جميع نقاط التأريض بأرضي المنشأة (أرضي معدات التيار المتردد).
تجهيز الموظفين:
- الإجراء: توفير أحزمة المعصم وأربطة الكعب ESD (أو الأحذية). طلب ارتداء مآزر ESD.

المعلمة: حزام المعصم $< 3.5 \times 10^7 \Omega$ المقاومة الكلية للنظام.
- التحقق: يجب على الموظفين تسجيل "اجتياز" على جهاز الاختبار قبل دخول منطقة الحماية من التفريغ الكهروستاتيكي (EPA).

تجهيز محطات العمل:
- الإجراء: تغطية الطاولات بحصائر تبديد الشحنات. تأريض الحصائر عبر مقاوم $1 M\Omega$.
- المعلمة: مقاومة نقطة إلى نقطة $10^6 - 10^9 \Omega$.
- التحقق: التأكد من عدم وجود أي بلاستيك شائع (أكواب، أغلفة) ضمن مسافة 12 بوصة من منطقة العمل.
مناولة المواد واستلامها:
- الإجراء: فتح العبوات فقط في محطة مؤرضة. التحقق من مؤشرات الرطوبة والتدريع.
- المعلمة: غالبًا ما يتداخل تتبع مستوى حساسية الرطوبة (MSL) مع بروتوكولات ESD.
- التحقق: إذا تم استخدام برنامج تعليمي لتنظيف قائمة المواد (BOM)، فتأكد من وضع علامة على الأجزاء الحساسة لـ ESD في النظام لمعالجتها بشكل خاص.
التجميع وإعداد الآلة:
- الإجراء: تحميل المكونات في وحدات التغذية. التأكد من تأريض آلة الالتقاط والوضع.
- المعلمة: هيكل الآلة إلى الأرض $< 1 \Omega$.
- التحقق: مراجعة أساسيات ملف المركز للتأكد من أن إحداثيات الوضع لا تجبر الفوهات على التصادم أو الاحتكاك بشكل مفرط، مما يولد شحنات كهروستاتيكية احتكاكية.
التعبئة للشحن:
- الإجراء: وضع لوحات الدوائر المطبوعة المجمعة النهائية (PCBAs) في أكياس تدريع معدنية فورًا بعد الاختبار.
- المعلمة: سلامة الختم (الختم الحراري أو ملصق ESD).
- التحقق: لا تستخدم أبدًا غلاف الفقاعات القياسي داخل كيس التدريع.

التعامل مع التفريغ الكهروستاتيكي (ESD) وإصلاحها (أنماط الفشل والإصلاحات)

عند حدوث أعطال التفريغ الكهروستاتيكي (ESD)، غالبًا ما تكون غير مرئية ("عيوب كامنة") وتتسبب في أعطال ميدانية لاحقًا. استخدم منطق استكشاف الأخطاء وإصلاحها هذا لتحديد الثغرات في دليل التعامل مع التفريغ الكهروستاتيكي (ESD) الخاص بك.

العرض 1: معدل مرتفع من الدوائر المتكاملة "الميتة عند الوصول" (DOA)

السبب المحتمل: تفريغ مباشر من مشغل أو أداة غير مؤرضة.
التحقق: اختبار مقاومة طرف مكواة اللحام إلى الأرض. التحقق من توصيل شاشات المراقبة المستمرة لأحزمة المعصم.
الإصلاح: استبدال أسلاك المعصم البالية؛ تأريض محطة اللحام بشكل دائم.

العرض 2: أخطاء منطقية متقطعة أو إعادة ضبط النظام

السبب المحتمل: تلف كامن (تدهور أكسيد البوابة) ناتج عن الحث الميداني من العوازل.
التحقق: ابحث عن الشريط البلاستيكي القياسي أو أكواب الستايروفوم أو المجلدات بالقرب من لوحة الدوائر المطبوعة (PCBA). قم بقياس المجالات الساكنة بمقياس المجال.
الإصلاح: إزالة جميع المواد البلاستيكية غير المخصصة للتفريغ الكهروستاتيكي (العوازل) من طاولة العمل. تركيب مؤينات إذا كانت العوازل ضرورية للعملية.

العرض 3: فشل المكونات بعد التجميع الميكانيكي

السبب المحتمل: الشحن الكهروستاتيكي الاحتكاكي أثناء تركيب الغلاف.
التحقق: هل يرتدي المشغلون أحزمة المعصم أثناء التجميع النهائي للصندوق؟ هل مفك البراغي الكهربائي مؤرض؟
الإصلاح: استخدم أدوات مؤرضة؛ تأكد من التعامل مع لوحة الدوائر المطبوعة (PCBA) من الحواف فقط.

العرض 4: قراءات جهد عالية على الأرضية

السبب المحتمل: تراكم الشمع على بلاط التفريغ الكهروستاتيكي (ESD) أو أجهزة تأريض الكعب المتسخة.
التحقق: نظف منطقة اختبار بمنظف معتمد من ESD وأعد اختبار المقاومة.
الإصلاح: أزل الشمع القياسي؛ استخدم فقط طبقة نهائية للأرضيات موصلة للكهرباء الساكنة. نظف أشرطة التأريض للكعب.

العرض 5: أكياس الحماية تظهر فشلًا في التوصيلية

السبب المحتمل: أكياس بالية أو استخدام أكياس "بولي وردي" عن طريق الخطأ.
التحقق: قم بقياس مقاومة السطح للكيس. الأكياس الوردية موصلة للكهرباء الساكنة ولكنها ليست واقية.
الإصلاح: التحول إلى أكياس "فضية" معدنية لجميع عمليات النقل خارج منطقة الحماية الإلكتروستاتيكية (EPA).

كيفية اختيار دليل التعامل مع التفريغ الكهروستاتيكي (قرارات التصميم والمقايضات)

ليست جميع برامج التفريغ الكهروستاتيكي (ESD) متطابقة. تعتمد صرامة دليل التعامل مع التفريغ الكهروستاتيكي الخاص بك على حساسية مكوناتك (الفئة 0 مقابل الفئة 2).

الشاشات المستمرة مقابل الفحوصات اليومية

الفحوصات اليومية: تكلفة أولية أقل. يقوم المشغلون بالاختبار مرة واحدة في كل وردية. المخاطرة: إذا فشل حزام المعصم في الساعة 9:00 صباحًا، فإن إنتاج اليوم بأكمله يصبح مشكوكًا فيه.
الشاشات المستمرة: تكلفة أعلى. تصدر إنذارات فورًا إذا انقطع اتصال التأريض. ضرورية للتجميع عالي القيمة والموثوقية (الفضاء/الطب).

الأرضيات النشطة مقابل السلبية

السلبية (الحصائر): جيدة للمناطق الصغيرة أو لتحديث المقاعد الموجودة. يمكن نقلها.
النشطة (الإيبوكسي/البلاط الموصل): حل دائم لخطوط SMT الكبيرة. صيانة أقل ولكن تكلفة تركيب عالية.

مواد التعبئة والتغليف

بولي وردي (مضاد للكهرباء الساكنة): رخيص. يمنع توليد الشحنات. المقايضة: لا يحمي من الصدمات الساكنة الخارجية. يُستخدم فقط داخل منطقة الحماية الكهروستاتيكية (EPA).
درع معدني (درع ثابت): أغلى. يوفر قفص فاراداي. المقايضة: معتم (لا يمكن رؤية تفاصيل الأجزاء بسهولة). إلزامي للشحن.

توصي APTPCB بتوسيع نطاق برنامج ESD الخاص بك لتلبية معايير ANSI/ESD S20.20 بغض النظر عن تكلفة المنتج، حيث أن تكلفة الفشل الميداني تتجاوز دائمًا تكلفة الوقاية.

التعامل مع التفريغ الكهروستاتيكي (ESD) (التكلفة، المهلة، العيوب الشائعة، معايير القبول، ملفات DFM)

1. كيف يؤثر التحكم الصارم في ESD على تكلفة التصنيع؟ يضيف تطبيق دليل التعامل مع ESD المتوافق نفقات عامة للمعدات (أجهزة التأيين، الحصائر) والمواد الاستهلاكية (الأكياس، أحزمة الكعب). ومع ذلك، فإنه يقلل بشكل كبير من معدلات الخردة. بالنسبة لـ APTPCB، يتم استيعاب هذه التكاليف ضمن النفقات العامة القياسية، مما يضمن أسعارًا تنافسية دون المساس بالسلامة.

2. هل يزيد اختبار ESD من المهلة الزمنية؟ لا. يتم دمج بروتوكولات ESD في سير العمل القياسي. تستغرق خطوات مثل ارتداء أحزمة المعصم أو استخدام أكياس الحماية ثوانٍ ولا تؤثر على جداول تسليم لوحات الدوائر المطبوعة السريعة.

3. ما هي عيوب ESD الأكثر شيوعًا؟ الأكثر شيوعًا هي العيوب الكامنة (التلف الجزئي) حيث يجتاز الجهاز اختبارات المصنع ولكنه يفشل في الميدان بعد أسابيع من الاستخدام. كما أن الانهيار العازل الفوري (ماس كهربائي) شائع أيضًا في ترانزستورات MOSFET. 4. كيف أحدد متطلبات التفريغ الكهروستاتيكي (ESD) في ملفات DFM الخاصة بي؟ في ملاحظات التجميع أو ملف ReadMe الخاص بك، اذكر: "التعامل وفقًا لمعيار ANSI/ESD S20.20." عند إعداد البيانات، قد ينصح دليل تنظيف قائمة المواد (BOM) بإضافة عمود لـ "حساسية التفريغ الكهروستاتيكي (ESD)" لتنبيه فرق المشتريات ومراقبة الجودة الواردة (IQC).

5. ما هي معايير قبول أرضيات التفريغ الكهروستاتيكي (ESD)؟ وفقًا لمعيار ANSI/ESD S20.20، يجب أن تكون المقاومة من يد الشخص (عبر الحزام/الأحذية) إلى نقطة التأريض أقل من $3.5 \times 10^7 \Omega$. وعادة ما تستهدف الأرضية نفسها قيمة أقل من $< 1 \times 10^9 \Omega$.

6. هل يمكنني استخدام شريط لاصق عادي على لوحة الدوائر المطبوعة (PCB)؟ لا. يولد الشريط اللاصق العادي آلاف الفولتات عند فكه (الشحن الاحتكاكي). استخدم شريط كابتون (Kapton) الآمن من التفريغ الكهروستاتيكي (ESD) أو شريط السليلوز المضاد للكهرباء الساكنة.

7. هل أحتاج إلى مؤينات لكل محطة عمل؟ ليس بالضرورة. المؤينات مطلوبة فقط إذا كان لديك عوازل أساسية (مثل الأغطية البلاستيكية القياسية أو الموصلات) التي لا يمكن إزالتها من محطة العمل.

8. كيف ترتبط بيانات وضع المكونات بالتفريغ الكهروستاتيكي (ESD)؟ بينما تركز أساسيات ملف المركز الهندسي (centroid) على إحداثيات XY، فإن نوع الفوهة (سيراميك مقابل معدن) وتأريض رأس الالتقاط والوضع (pick-and-place head) هي معلمات ESD حاسمة يتم تحديدها أثناء إعداد الجهاز.

9. هل التحكم في الرطوبة ضروري حقًا؟ نعم. أقل من 30% رطوبة نسبية (RH)، تصبح المواد جافة جدًا ويزداد توليد الشحنات بشكل كبير. فوق 70%، تخاطر بالتعرض للتآكل وامتصاص الرطوبة (ظاهرة "الفرقعة" - popcorning) أثناء إعادة التدفق (reflow).

10. ماذا لو لم يعمل نموذجي الأولي بسبب الكهرباء الساكنة؟ إذا كنت تشك في وجود تلف ناتج عن التفريغ الكهروستاتيكي (ESD)، فقد يكشف اختبار FCT القياسي عن الأعطال الصعبة، ولكن يلزم إجراء أشعة سينية أو إزالة التغليف لإثبات تلف ESD (نمو التغصنات أو السيليكون المنصهر).

تجميع SMT و THT: تعرف على كيفية تطبيقنا لضوابط ESD خلال مراحل التجميع الأولية.
نظام الجودة: تعرف على كيفية توافق ESD مع أطر عمل ISO وإدارة الجودة لدينا.
إرشادات DFM: نصائح تصميم لجعل لوحاتك أكثر قوة ضد إجهاد المناولة والتصنيع.

مسرد دليل التعامل مع التفريغ الكهروستاتيكي (مصطلحات رئيسية)

المصطلح	التعريف
مضاد للكهرباء الساكنة (Antistatic)	مادة تمنع الشحن الكهروستاتيكي الاحتكاكي (تقلل من توليد الكهرباء الساكنة) ولكنها لا تحمي أو توصل بالضرورة.
مبدد (Dissipative)	مادة ذات مقاومة تتراوح بين $10^5$ و $10^{11}$ أوم. تسمح للشحنة بالتدفق إلى الأرض ببطء وأمان.
موصل (Conductive)	مادة ذات مقاومة $< 10^5$ أوم. تتدفق الشحنات بسرعة كبيرة. جيد للتأريض، ولكنه محفوف بالمخاطر لأسطح العمل (خطر الشرارة).
الشحن الكهروستاتيكي الاحتكاكي (Triboelectric Charging)	توليد الكهرباء الساكنة الناتجة عن ملامسة المواد وفصلها (مثل المشي على الأرض).
عيب كامن (Latent Defect)	تلف يقلل من عمر المكون ولكنه لا يسبب فشلاً فوريًا. "الجرحى السائرون".
قفص فاراداي	غلاف موصل (مثل كيس معدني) يمنع الحقول الكهروستاتيكية الخارجية من اختراق الداخل.
نقطة تأريض	نقطة اتصال مخصصة (زر كبس أو عروة) تستخدم لتوصيل أحزمة المعصم والحصائر بالأرض المشتركة.
تأين	عملية غمر الهواء بأيونات موجبة وسالبة لتحييد الشحنات على العوازل.
HBM (نموذج جسم الإنسان)	نموذج قياسي لاختبار حساسية المكون للتفريغ من شخص واقف.
CDM (نموذج الجهاز المشحون)	نموذج حيث يصبح الجهاز نفسه مشحونًا ويفرغ شحنته على سطح معدني (شائع في التجميع الآلي).
