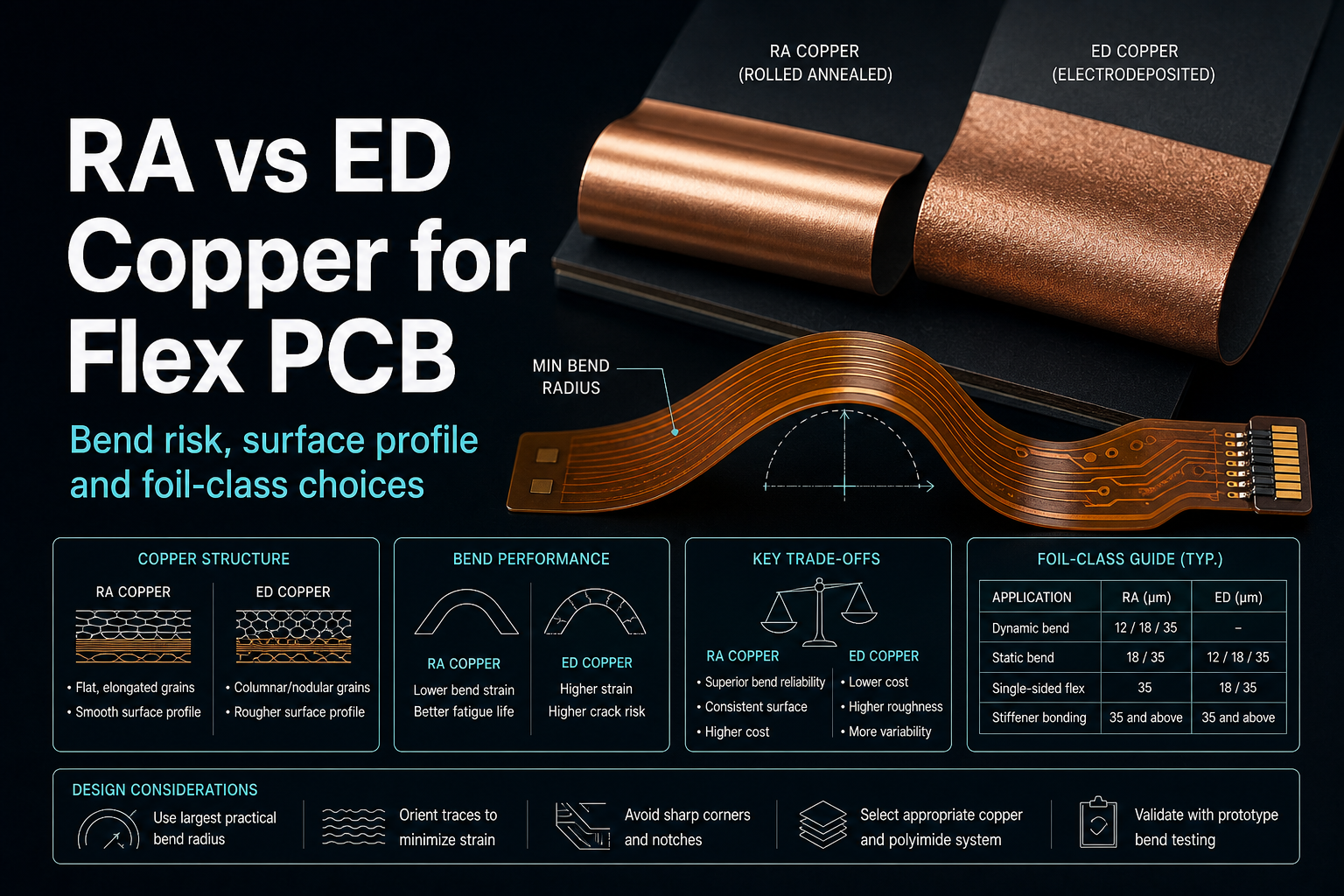

السياق: لماذا يعد اختيار النحاس في Flex PCB مسألة حاسمة
تكمن صعوبة اختيار رقائق النحاس المناسبة في ان الالكترونيات الحديثة تريد كل شيء في وقت واحد: حجما اصغر، مرونة اعلى، وسرعات اشارة اكبر. وكلما صغر المنتج صار نصف قطر الانحناء اضيق. في التطبيقات الثابتة من نوع "bend-to-install" قد يكون النحاس القياسي كافيا. اما في التطبيقات الديناميكية، مثل كابل راس الطباعة او شريط المرونة داخل مفصلة حاسوب محمول، فان المعدن يتعرض لاجهاد تعب متكرر طوال عمره التشغيلي.
وفي الوقت نفسه ترتفع معدلات نقل البيانات. عند الترددات العالية يفرض skin effect مرورا اكبر للتيار عبر السطح الخارجي للموصل. اذا كان هذا السطح خشنا، كما هو الحال في كثير من انواع ED القياسية المصممة لتحسين الالتصاق، زادت خسائر الاشارة. واذا كان السطح ناعما جدا، كما في النحاس RA، فقد تضعف قوة الارتباط مع البولي ايميد، ويزداد احتمال حدوث delamination اثناء reflow الحراري المرتفع.
ولهذا لا يكفي النظر الى مواصفات المادة وحدها. يجب موازنة القيود الفيزيائية مع توافر المادة والتكلفة وسهولة التوريد. في APTPCB (APTPCB PCB Factory) نوضح لعملائنا باستمرار ان النحاس RA ما زال الخيار المرجعي للانحناء الديناميكي، بينما تطورت انواع ED عالية الاداء لتقترب من هذا المستوى. وفهم موضوع rolled annealed vs electro-deposited copper for flex pcb هو ما يمنع كثيرا من الاعطال الميدانية قبل وقوعها.
التقنيات الاساسية (ما الذي يحدد سلوك المادة فعليا)
الفارق الحقيقي بين المادتين يبدأ من طريقة تصنيع الرقاقة النحاسية نفسها، ومنها تتشكل البنية الحبيبية وخصائص الانحناء والالتصاق.
1. تصنيع Rolled Annealed (RA) Copper
يبدأ النحاس RA من كتلة نحاسية صلبة تمر عبر مراحل متعددة من الدرفلة الثقيلة. وخلال ذلك تقل السماكة وتتمدد البنية المعدنية.
- حبيبات افقية: عملية الدرفلة تجعل الحبيبات تمتد بالتوازي مع سطح الرقاقة.
- التلدين: المعالجة الحرارية تعيد تبلور المعدن وتخفف الاجهادات الداخلية وتزيد الليونة.
- النتيجة: تتحمل الرقاقة الانحناء المتكرر بشكل افضل وتتأخر فيها الشقوق التعبية.
2. تصنيع Electro-Deposited (ED) Copper
يتم الحصول على النحاس ED بالترسيب الكهربائي فوق اسطوانة دوارة من التيتانيوم او الفولاذ المقاوم للصدأ.
- حبيبات عمودية: البنية المتشكلة تكون عمودية على سطح الرقاقة وتميل الى الشكل العمودي او العمودي العمودي.
- التحكم في الخشونة: الوجه الملامس للاسطوانة يكون انعم، بينما الوجه الخارجي يكون اخشن ليساعد على التثبيت والالتصاق.
- النتيجة: مادة جيدة من حيث المتانة وسهولة المعالجة، لكنها غالبا اضعف من RA عندما يتعلق الامر بالثني الديناميكي طويل العمر.
3. المعالجة السطحية و bonding
يتلقى كلا النوعين من النحاس معالجة سطحية للحد من الاكسدة وتحسين الالتصاق. وفي Flex PCB يصبح شكل سطح النحاس عاملا اساسيا.
- Adhesiveless laminates: في اللوحات المرنة عالية الاعتمادية يربط النحاس مباشرة مع البولي ايميد بدون لاصق اكريليكي. هنا يحتاج RA الى تخشين كيميائي مضبوط بدقة، بينما يمكن الاستفادة من خشونة ED الطبيعية.
نظرة منظومية: اللوحات المرتبطة والواجهات وخطوات التصنيع
اختيار النحاس لا يؤثر على طبقة واحدة فقط، بل ينعكس على جميع خطوات PCB fabrication process.
- دقة الحفر الكيميائي: غالبا ما يحفر النحاس ED بشكل اكثر تجانسا، وهذا يساعد عند الخطوط الدقيقة جدا مثل اقل من 3 mil، كما في بعض تطبيقات HDI PCB. اما RA فقد يتاثر بدرجة ما باتجاه الحبيبات.
- تطبيق coverlay: شكل التضاريس فوق المسارات يؤثر على نجاح تغطية coverlay. ومع سماكات RA الكبيرة مثل 1 oz او 2 oz قد يلزم لاصق اكبر لتفادي الفجوات.
- تكامل rigid-flex: في Rigid-Flex PCB تمر الطبقات المرنة غالبا عبر مناطق صلبة. وعندما يستخدم RA في المنطقة المرنة يجب ان تظل عمليات الطلاء والثقوب في المنطقة الصلبة متوافقة معه. والانتقال بين نحاس RA الليّن والنحاس المترسب في via barrel يبقى نقطة اجهاد معروفة.
المقارنة: الخيارات الشائعة وما الذي تكسبه او تخسره
لفهم rolled annealed vs electro-deposited copper for flex pcb بشكل عملي، يجب تحويل كل قرار مادي الى اثر مباشر في الاداء والتصنيع.
مصفوفة القرار: اختيار تقني -> اثر عملي
| الاختيار التقني | الاثر المباشر |
|---|---|
| RA قياسي | يعطي افضل عمر للانحناء الديناميكي، كما تساعد نعومة السطح على تقليل خسائر الاشارة العالية. |
| ED قياسي | يخفض تكلفة المادة ويحسن الالتصاق، وهو مناسب للانحناء الثابت والمناطق الصلبة. |
| ED منخفض الخشونة | حل وسط يمنح سلوكا افضل للاشارة من ED التقليدي مع بقاء المعالجة سهلة. |
| RA ثقيل (>2oz) | يرفع سعة التيار لكنه يقلل المرونة بوضوح ويفرض نصف قطر انحناء اكبر. |
جدول مقارنة تفصيلي
| العامل | Rolled Annealed (RA) | Electro-Deposited (ED) | الافضل عندما | المقابل |
|---|---|---|---|---|
| بنية الحبيبات | افقية / صفائحية | عمودية / عمودية عمودية | يوجد انحناء ديناميكي مستمر | RA انعم واكثر قابلية للخدش |
| خشونة السطح | منخفضة / ناعمة | اعلى / اخشن | تكون سلامة الاشارة فوق 5 GHz مهمة | ED يلتصق بشكل افضل مع العازل |
| المرونة | ممتازة في الديناميكي | جيدة في الثابت | يتم تصميم مفصلات او اجزاء متحركة | ED يتعب اسرع تحت الدورات |
| جودة الحفر | جيدة لكن تتاثر باتجاه الحبيبات | ممتازة واكثر تجانسا | توجد خطوط دقيقة جدا HDI | RA قد يترك جوانب اقل انتظاما |
| التكلفة | اعلى | اقل | عندما تكون الميزانية هي الاولى | RA قد تكون اقل توافرا في الكميات الصغيرة |
| الالتصاق (Peel Strength) | متوسط | مرتفع | يوجد اجهاد حراري عال | RA يحتاج معالجة سطحية ادق |
| مقاومة الشد | اقل | اعلى | نحتاج صلابة ميكانيكية اكبر | ED اقل لدونة في الانحناء المتكرر |
| التوافر | جيد في السماكات الرقيقة | واسع في معظم الاوزان | نحتاج نمذجة اولية سريعة | RA السميك اصعب في التوريد |
مصفوفة الاختيار
| الاولوية | الخيار الافضل | السبب |
|---|---|---|
| الانحناء الديناميكي | RA | البنية الافقية تتحمل التعب الدوري بشكل افضل بكثير. |
| الانحناء الثابت | ED | لدونة كافية عند التركيب، مع التصاق افضل وتكلفة اقل. |
| التردد العالي (>10GHz) | RA | السطح الانعم يقلل خسائر skin effect. |
| المسارات الدقيقة (<3mil) | ED | يوفر حفرًا اوضح واكثر تكرارية. |
| التيار العالي | ED ثقيل | يسهل الحصول عليه باوزان 2 oz و 3 oz وما فوق. |
قواعد هندسية عملية
- اذا كانت اولوية المشروع هي العمر في الانحناء الديناميكي فاختر RA. هذا هو القرار الاساسي في المفصلات والشرائط المتحركة.
- اذا كانت الاولوية لسلامة الاشارة عالية السرعة فاختر RA. نعومة السطح تساعد مباشرة على خفض الفقد.
- اذا كانت الاولوية للتكلفة والحفر الدقيق فاختر ED. وهو الاختيار الاكثر شيوعا للتطبيقات الثابتة.
- اذا كانت الاولوية للالتصاق القوي في بيئة قاسية فاختر ED. خشونة السطح تمنح تثبيتا ميكانيكيا افضل.
- استثناء: توجد انواع ED عالية الليونة ويمكن ان تكون حلا وسطا عندما يصعب الحصول على RA او عندما تكون الكلفة اكثر حساسية.
- استثناء: في Rigid-Flex PCB تكون الطبقات المرنة غالبا من RA، بينما تبقى الطبقات الصلبة الخارجية مرتبطة بعمليات ED.
مرتكزات الموثوقية والاداء (الاشارة / القدرة / الحرارة / ضبط العملية)
تعرف موثوقية اللوحة المرنة بقدرتها على تحمل الحركة الميكانيكية من دون انقطاع كهربائي.
1. الموثوقية الميكانيكية (MIT Fold Test)
الاختبار الصناعي الشائع لعمر الانحناء هو MIT Folding Endurance Test.
- الاختبار: يتم ثني العينة ذهابا وايابا بزاوية وشد محددين.
- النتيجة: غالبا ما يتحمل RA عددا من الدورات يزيد 10x الى 100x مقارنة مع ED القياسي.
- اتجاه الحبيبات: في حالة RA يفضل ان تسير المسارات بالتوازي مع اتجاه الدرفلة لتحقيق اعلى عمر.
2. سلامة الاشارة و skin effect
في مجال GHz يتركز التيار قرب السطح الخارجي للموصل.
- اثر الخشونة: السطح الاكثر خشونة في ED القياسي يطيل المسار الكهربائي الفعلي ويزيد خسائر الاشارة.
- ميزة RA: السطح الانعم يحافظ على الاشارة بشكل افضل ويقلل الفقد.
3. الاجهاد الحراري والالتصاق
اثناء reflow قد تتحول الرطوبة الممتصة في البولي ايميد الى بخار.
- خطر delamination: اذا كان الترابط بين النحاس والعازل ضعيفا، يمكن لضغط البخار ان يفصل الطبقات.
- ميزة ED: الخشونة الاعلى تمنح تعشيقا ميكانيكيا يتحمل هذا الضغط بشكل افضل في كثير من الحالات.
جدول معايير القبول
| البند | المواصفة القياسية | المواصفة المتقدمة | طريقة التحقق |
|---|---|---|---|
| Peel Strength | > 0.8 N/mm | > 1.2 N/mm | IPC-TM-650 2.4.8 |
| دورات الانحناء | > 10,000 دورة | > 100,000 دورة | MIT Folding Test |
| خشونة السطح (Rz) | < 5.0 µm (ED) | < 1.5 µm (RA / Low-Profile) | Profilometer |
| الاستقرار البعدي | ± 0.1% | ± 0.05% | IPC-TM-650 2.2.4 |
القدرات + الطلب: ما الذي يجب تحديده مسبقا
عند طلب لوحات مرنة من APTPCB يجب تحديد نوع النحاس بوضوح منذ البداية داخل بيانات التصنيع، حتى لا يحدث تاخير او اسئلة هندسية غير ضرورية.
Capability Snapshot
| المعلمة | Standard Capability | Advanced Capability | ملاحظات |
|---|---|---|---|
| نوع النحاس | ED, RA | Low-Profile ED, Heavy RA | يجب ذكره في Fab Notes |
| وزن النحاس | 0.5oz (18µm), 1oz (35µm) | 1/3oz (12µm) - 4oz (140µm) | كلما قل السمك زادت المرونة |
| عدد الطبقات | 1-6 طبقات | حتى 12+ طبقة (Rigid-Flex) | Multilayer PCB |
| Min Trace/Space | 3mil / 3mil | 2mil / 2mil | يعتمد على وزن النحاس |
| Min Hole Size | 0.2mm (drill) | 0.075mm (laser) | HDI PCB |
| Stiffeners | FR4, PI, فولاذ | المنيوم, سيراميك | Metal Core PCB |
| تشطيب السطح | ENIG, OSP | Immersion Ag, Hard Gold | Hard Gold لمواضع التلامس |
Lead Time & MOQ
| نوع الطلب | المهلة المعتادة | MOQ | العوامل الرئيسية |
|---|---|---|---|
| نموذج اولي | 3-5 ايام | 1 panel / 5 pcs | توافر المادة وخاصة RA |
| دفعة صغيرة | 7-10 ايام | 10-50 pcs | محاذاة stiffener المعقدة |
| انتاج | 12-15 يوما | > 100 pcs | الاختيار بين القالب والليزر |
قائمة RFQ / DFM
للحصول على عرض سعر دقيق و DFM صحيح بخصوص rolled annealed vs electro-deposited copper for flex pcb يرجى ارسال:
- Gerber Files: بصيغة ODB++ او RS-274X.
- Stackup Drawing: مع تحديد واضح لـ "RA Copper" او "ED Copper" في كل طبقة.
- Grain Direction: اذا استخدم RA في انحناء ديناميكي فيجب تحديد اتجاه الدرفلة بالنسبة للمسارات.
- Bend Radius: تحديد نصف قطر الانحناء وهل الحالة ثابتة ام ديناميكية.
- Stiffener Locations: تعليم مناطق FR4 او PI او الفولاذ بشكل واضح.
- Impedance Requirements: قيم الممانعة المستهدفة والطبقات المرجعية.
- Surface Finish: ENIG كخيار قياسي، و Hard Gold عند الحاجة لمواضع تلامس.
- Quantity: هل المقصود نموذج اولي ام هدف انتاجي.
المستقبل: الى اين تتجه المواد والتكامل و ai/automation
مع تقدم علوم المواد تصبح الحدود بين RA و ED اقل وضوحا من السابق.
مسار الاداء خلال 5 سنوات (توضيحي)
| المعيار | اليوم | الاتجاه خلال 5 سنوات | سبب الاهمية |
|---|---|---|---|
| ED منخفض الخشونة جدا | Rz ~ 2-3 µm | Rz < 1 µm | محاولة للجمع بين تكلفة ED وسلامة الاشارة القريبة من RA في تطبيقات 5G/6G. |
| الطلاء المباشر | Seed layer + plating | Semi-additive Process (SAP) | يسمح بمسارات اقل من 1 mil مع قيود حفر كيميائي اقل. |
| Adhesiveless عالي الحرارة | ربط PI قياسي | LCP (Liquid Crystal Polymer) | يحسن مقاومة الرطوبة واداء الترددات العالية. |
طلب عرض سعر / DFM review لموضوع rolled annealed vs electro-deposited copper for flex pcb
هل تريد التحقق من تصميمك المرن؟ عند ارسال بياناتك الى APTPCB يراجع فريقنا الهندسي stackup واختيار النحاس مقابل متطلبات المرونة الخاصة بك.
- ارسل: ملفات Gerber مضغوطة مع Fab Drawing.
- حدد: "Dynamic Flex" او "Static Flex" داخل الملاحظات.
- اكد: العلامات التجارية المطلوبة اذا كانت الزامية مثل DuPont Pyralux او Panasonic Felios.
- تحقق: من ان routing يراعي I-Beam effect ولا يكدس المسارات فوق بعضها داخل مناطق الانحناء.
- استلم: تقرير EQ كاملا خلال 24 ساعة لعروض الاسعار القياسية.
الخلاصة
قضية rolled annealed vs electro-deposited copper for flex pcb لا تحسمها ورقة البيانات وحدها، بل يحسمها التطبيق الفعلي. ما زال النحاس RA هو الخيار الافضل للانحناء الديناميكي والعمر الدوري الطويل وخسائر الاشارة المنخفضة عند الترددات العالية. وفي المقابل يحتفظ النحاس ED بمزاياه الواضحة في التكلفة والالتصاق وقابلية الحفر الدقيق للتطبيقات الثابتة.
الاختيار الخطأ قد يعني تشقق المسارات في الميدان او تدهور الاشارة اثناء التحقق. اما عندما تفهم بنية الحبيبات ونمط الانحناء وحدود التصنيع وتعمل مع مصنع متمرس مثل APTPCB، فان احتمالات الحصول على Flex PCB موثوقة ترتفع بشكل كبير.
