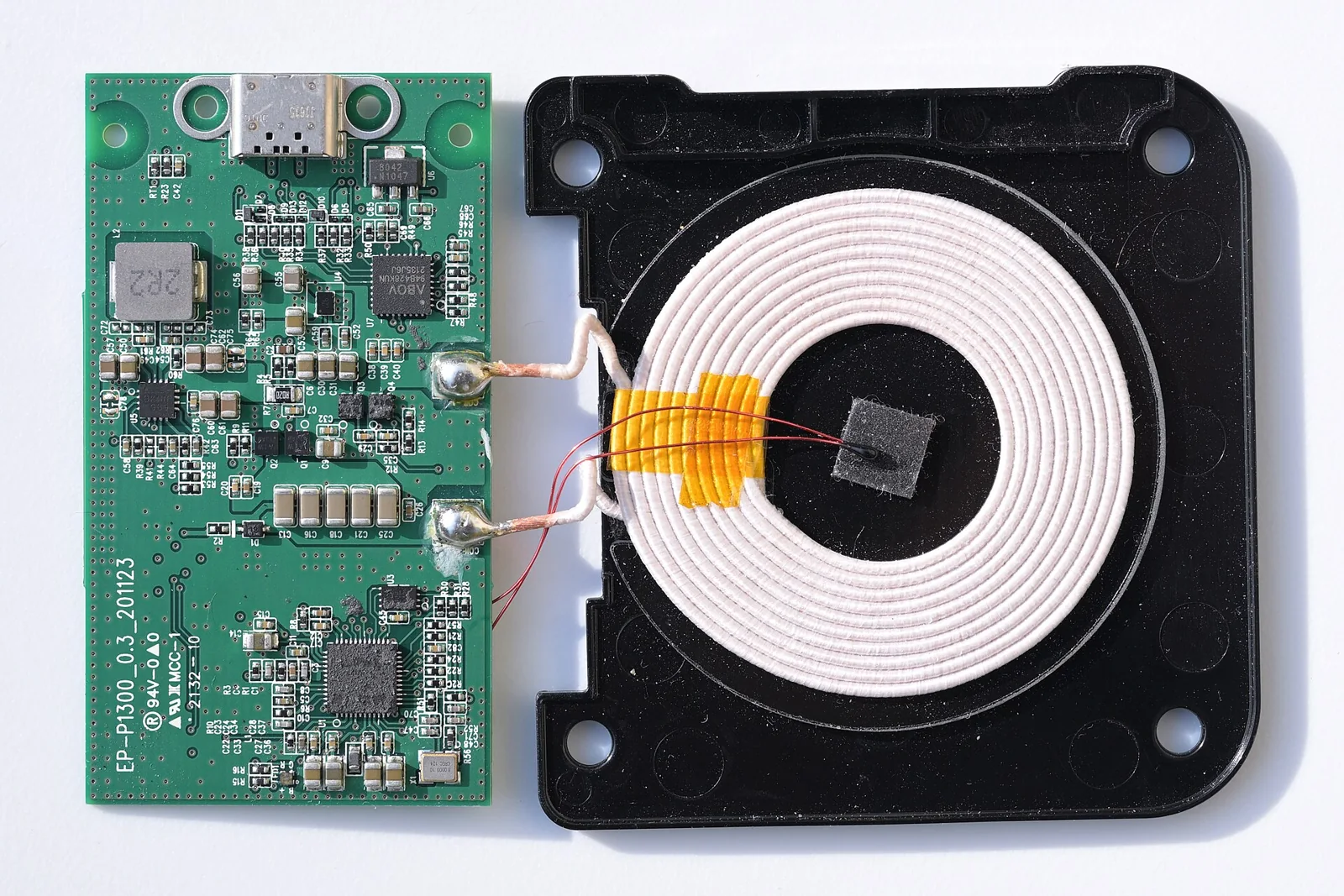

تصميم PCB للشاحن اللاسلكي لا ينجح بمجرد تشغيل الملف ونقل الطاقة في اختبار سريع. المراجعة الهندسية الحقيقية تنظر إلى اللوحة كوحدة مترابطة تجمع بين الملف الحثي، طبقة الفريت، مرحلة القدرة، مسارات التيار العالي، ومسار خروج الحرارة.
أكثر منطقة حساسة في هذه اللوحة ليست دائمًا أكبر مكوّن أو أكثر دائرة تعقيدًا، بل المنطقة الصغيرة الموجودة مباشرة أسفل الملف. هنا تتداخل المجالات المغناطيسية مع النحاس، وتتركز الحرارة القادمة من مرحلة القيادة، وتظهر مشاكل الضوضاء الكهرومغناطيسية عندما يكون التخطيط غير مدروس.
الإجابة المختصرة
أفضل طريقة لمراجعة PCB الشاحن اللاسلكي هي التعامل معه كمنظومة ملف–قدرة–حرارة. السؤال الأساسي قبل الإصدار ليس فقط "هل يعمل الشحن؟"، بل "هل يبقى اتصال الملف والفريت مستقرًا حراريًا وكهرومغناطيسيًا بعد تركيب جميع الطبقات الميكانيكية وتشغيل الشاحن تحت حمل مستمر؟"
يمكن ربط تطبيقات لوحات القدرة عبر لوحات PCB للطاقة والقدرة.
جدول المحتويات
- ما الذي يجب موازنته داخل لوحة الشحن اللاسلكي؟
- لماذا تعتبر منطقة الملف والفريت أهم نقطة في المراجعة؟
- كيف يؤثر تخطيط مرحلة القدرة على EMI والحرارة؟
- ما الذي يجب فحصه قبل إرسال ملفات التصنيع؟
- الأسئلة الشائعة
- المراجع ومعلومات المراجعة
ما الذي يجب موازنته داخل لوحة الشحن اللاسلكي؟
لوحة الشحن الحثي ليست لوحة تبديل عادية. الملف يحتاج إلى بيئة مغناطيسية مستقرة، ومرحلة القدرة تحتاج إلى مسارات تيار قصيرة، بينما تحتاج دوائر التحكم والاتصال إلى مرجع هادئ بعيد عن ضوضاء التبديل.
تبدأ المراجعة من منطقة الاقتران بين الملف واللوحة وليس من اسم القدرة أو بروتوكول الشحن فقط.
| منطقة المراجعة | ما يجب تأكيده | لماذا تؤثر على الإصدار |
|---|---|---|
| واجهة الملف | وجود ترتيب واضح بين ملف الإرسال، درع الفريت، والنحاس الموجود أسفل الملف بدون حلقات موصلة غير مقصودة داخل المجال | التيارات الدوامية وتشوه المجال تبدأ في الطبقات القريبة من الملف |
| مرحلة القدرة والتبديل | وضع دائرة القيادة، حلقات البوابة، ومكونات الرنين ضمن مساحة صغيرة منخفضة الحث | الحلقات الكبيرة تصبح مصدر حرارة وإشعاع أسفل الملف |
| المنطقة الحرارية تحت الملف | وجود طريق حقيقي لخروج حرارة مكونات القدرة والقيادة رغم وجود الفريت والغطاء الخارجي | أكثر منطقة حرارة تكون غالبًا الأقل تهوية |
| مسارات EMI والتحكم | فصل خطوط القياس والاتصال عن مسارات التيار عالي التغير | الضوضاء قد تؤثر على التحكم والاستقرار |
للتخطيط العام للطبقات يمكن الرجوع إلى تركيب طبقات PCB، بينما ترتبط تطبيقات القدرة أيضًا بـ لوحات PCB للإلكترونيات السيارات.
لماذا تعتبر منطقة الملف والفريت أهم نقطة في المراجعة؟
الملف في الشاحن اللاسلكي ليس مجرد مسار نحاسي. إنه عنصر مغناطيسي فعال يعمل فوق اللوحة مباشرة، لذلك فإن أي نحاس أو فتحة أو مسار قريب منه يصبح جزءًا من البيئة المغناطيسية.
تحتاج هذه المنطقة إلى مراجعة ثلاثة عناصر معًا:
- النحاس أسفل الملف: يجب أن يكون مخططًا بعناية حتى لا تتكون حلقات مغلقة تسبب تيارات دوامية وتسخينًا غير مرغوب.
- تلامس الفريت مع اللوحة: يجب أن يبقى درع الفريت مثبتًا بشكل صحيح حتى يحافظ على مسار المجال المغناطيسي.
- التركيب الميكانيكي: الملف والفريت والوسادة الحرارية والهيكل الخارجي تشترك في نفس المساحة، ولذلك قد يتغير المسار الحراري الحقيقي بعد التجميع.
المشكلة الشائعة أن اللوحة تبدو سليمة أثناء التشغيل الأولي على الطاولة. لا يظهر ارتفاع الحرارة أو تغير السلوك لأن الاختبار قصير. عند تشغيل الشاحن لفترة أطول، تبدأ المنطقة المغلقة تحت الملف في الاحتفاظ بالحرارة، وقد يتغير الأداء أو تظهر مشاكل في التحكم والضوضاء.
لهذا السبب فإن واجهة الملف تعتبر نقطة حرارية وكهرومغناطيسية قبل أن تكون مجرد سؤال عن كفاءة النقل.
كيف يؤثر تخطيط مرحلة القدرة على EMI والحرارة؟
مرحلة القدرة هي مصدر الطاقة ومصدر الضوضاء في الوقت نفسه. دوائر الجسر أو نصف الجسر، وحلقات التبديل، ومكونات الرنين تحمل تيارات متغيرة بسرعة، لذلك تصبح مساحة الحلقة عاملًا أساسيًا في الأداء.
القرارات الهندسية الأكثر تأثيرًا تشمل:
- إبقاء حلقات التبديل صغيرة قدر الإمكان بين عناصر القيادة والمكثفات ومسار الرنين.
- تصميم مسار العودة للتيار العالي بشكل واضح بدل ترك التيار يمر عبر مناطق مشتركة مع التحكم.
- إبقاء خطوط القياس والاتصال بعيدة عن مسارات التبديل السريعة.
- التخطيط لمسار الحرارة قبل تثبيت أماكن المكونات.
عندما تكون الحرارة محصورة أسفل الملف والفريت، فإن خروجها غالبًا يكون جانبيًا عبر النحاس والطبقات الداخلية، وليس عبر الهواء العلوي. في بعض التطبيقات يمكن دراسة حلول مثل PCB عالي التوصيل الحراري أو PCB ذو القلب المعدني.
كما يجب التعامل مع الفريت والتأريض والدرع الكهرومغناطيسي كنظام واحد. الفريت يوجه المجال، لكن تخطيط الأرضي يحدد مسارات التيارات المشتركة والضوضاء.
ما الذي يجب فحصه قبل إرسال ملفات التصنيع؟
المراجعة النهائية يجب أن تتحول من اختبار تشغيل سريع إلى فحص قرار قبل الإنتاج.
مصفوفة قرار مراجعة PCB للشاحن اللاسلكي
| سؤال القرار | ما يتم فحصه | أثر القرار |
|---|---|---|
| هل النحاس تحت الملف مخطط له؟ | مناطق المنع، الفتحات، والمسارات داخل مجال الملف | تقليل التسخين الناتج عن التيارات الدوامية |
| هل مسار الحرارة موجود بعد التجميع؟ | انتقال الحرارة من عناصر القدرة إلى النحاس والطبقات الداخلية بعد إضافة الفريت والهيكل | منع ارتفاع الحرارة في المنطقة المغلقة |
| هل حلقات التبديل قصيرة؟ | مساحة مسار القيادة والعودة | تقليل الإشعاع والفاقد |
| هل مرجع التحكم محمي؟ | مسارات القياس والاتصال بعيدًا عن تيارات التبديل | الحفاظ على استقرار التحكم |
| هل لغة الإصدار دقيقة؟ | فصل مراجعة اللوحة عن اعتماد Qi أو اختبار EMC | منع تفسير غير صحيح لنتائج التصميم |
جدول أوضاع الفشل قبل الإنتاج
| الحالة المحتملة | السبب الهندسي | نقطة المراجعة |
|---|---|---|
| ارتفاع حرارة أسفل الملف | احتجاز الحرارة أو وجود نحاس يتأثر بالمجال | مراجعة الطبقات والمسار الحراري |
| ضوضاء في التحكم | اقتران بين إشارات التحكم ومسارات القدرة | مراجعة الفصل بين المناطق |
| تغير أداء الملف بعد التجميع | اختلاف تركيب الفريت أو الفراغات الميكانيكية | مراجعة المكدس الميكانيكي |
| مشاكل أثناء الاختبارات النهائية | اختلاف ظروف التشغيل عن اختبار الطاولة القصير | إعداد خطة تحقق تحت حمل مستمر |
تساعد بيانات التصنيع، وملف الطبقات، ومخطط توزيع المكونات، وقائمة المواد، والرسومات الميكانيكية للفريت والغطاء على إجراء مراجعة واقعية. عند تجهيز التصميم للتصنيع يمكن استخدام إرشادات DFM كمرجع للمراجعة.
الأسئلة الشائعة حول تصميم PCB للشاحن اللاسلكي
هل مراجعة PCB تثبت توافق Qi؟
لا. مراجعة اللوحة تركز على تصميم الملف، مرحلة القدرة، الحرارة، وقابلية التصنيع. اعتماد Qi أو نتائج EMC تحتاج إلى إجراءات اختبار واعتماد منفصلة.
لماذا تعتبر الطبقة النحاسية أسفل الملف مهمة؟
لأنها تقع داخل مجال مغناطيسي متغير. أي حلقات موصلة غير مخططة قد تسبب تيارات دوامية وتسخينًا وتشوهًا للمجال.
هل يمكن أن تعمل اللوحة في الاختبار الأول وتفشل لاحقًا؟
نعم. التشغيل القصير قد لا يكشف تراكم الحرارة أو تأثير الضوضاء بعد تركيب الملف والفريت والهيكل وتشغيل المنتج لفترة طويلة.
لماذا تتم مراجعة EMI مع مرحلة القدرة؟
لأن حلقات التبديل هي في الوقت نفسه مصدر حرارة ومصدر إشعاع، وتقع غالبًا بالقرب من أكثر منطقة حساسة في اللوحة.
هل تحتاج كل مناطق اللوحة إلى نفس استراتيجية التأريض؟
لا. منطقة الملف، ومرحلة القدرة، ومنطقة التحكم لها أولويات مختلفة. التصميم الناجح يعامل كل منطقة حسب وظيفتها.
ما البيانات الأكثر فائدة قبل مراجعة التصنيع؟
أفضل حزمة مراجعة تشمل بيانات التصنيع، نية ترتيب الطبقات، توزيع المكونات، معلومات مكونات القيادة والرنين، والمراجع الميكانيكية للملف والفريت.
