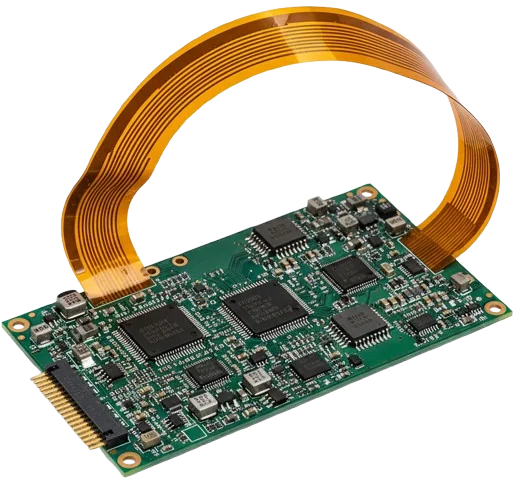

قابلیت اطمینان مدارهای سخت-انعطافپذیر دینامیک در تجهیزات با حرکت پیوسته — مانند رباتیک جراحی، گیمبالهای رادار، اتصالات هواپیمایی و نمایشگرهای تاشو — با دینامیک کرنش هادیها تعیین میشود، نه با قواعد هندسی ساده ضخامت. در حالی که مونتاژهای ایستای «خمش برای نصب» تغییرشکل پلاستیک قابلتوجهی را بدون قطع شدن الکتریکی تحمل میکنند، چرخهسازی دینامیک مستلزم پایبندی دقیق به معیارهای طراحی IPC-2223 کلاس ۳ است که کرنش هادی مسی را زیر آستانه خستگی الاستیک نگه میدارد ($\epsilon \le 0.3%$).
مُد خرابی اولیه در کاربردهای سخت-انعطافپذیر پرچرخه، خستگی مکانیکی کمچرخه هادیهای مسی است که با تمرکزهای تنش در مرز گذار سخت-انعطافپذیر تشدید میشود. دستیابی به عمر عملیاتی چند میلیون چرخه مستلزم همراستاکردن هادیها با محور خمش خنثی کامپوزیت، اجبار لمینتهای پلیایمید بدون چسب و کنترل گام امپدانس مکانیکی در جایی است که بازوهای انعطافپذیر از بخشهای سخت برد خارج میشوند.
| حالت حرکت | تعداد چرخه هدف | معماری استکآپ توصیهشده | حداقل شعاع خمش ($R$) | حداکثر کرنش هادی ($\epsilon$) | درجه فویل مس اجباری |
|---|---|---|---|---|---|
| ایستا / خمش برای نصب | $1 - 20$ چرخه نصب | هسته متقارن ۱ تا ۲ لایه | $\ge 6\times - 10\times T_{\text{flex}}$ | $\le 1.2%$ | IPC-4562 درجه ۱ (ED) یا درجه ۷ (RA) |
| ایستای چندلایه | $1 - 20$ چرخه نصب | فلکس چسبیده ۳ تا ۶ لایه | $\ge 20\times - 25\times T_{\text{flex}}$ | $\le 0.8%$ | IPC-4562 درجه ۷ (RA) |
| حرکت پیوسته دینامیک | $> 1,000,000$ چرخه | ۱ لایه متمرکز بر محور خنثی | $\ge 40\times T_{\text{flex}}$ (یا $100\times t_{\text{cu}}$) | $\le 0.30%$ | IPC-4562 درجه ۷ یا ۸ (RA با شکلپذیری بالا) |
| حرکت پیوسته دینامیک | $> 1,000,000$ چرخه | هادیهای پلکانی ۲ لایه | $\ge 60\times T_{\text{flex}}$ (یا $150\times t_{\text{cu}}$) | $\le 0.25%$ | IPC-4562 درجه ۷ یا ۸ (RA) |
| دینامیک چرخه فوقبالا | $> 5,000,000$ چرخه | Bookbinder جداشده (برگههای آزاد) | $\ge 20\times T_{\text{flex}}$ بهازای هر برگه | $\le 0.15%$ | IPC-4562 درجه ۸ (RA نورد سرد) |
فیزیک مکانیکی خمش سخت-انعطافپذیر: کرنش الاستیک در برابر پلاستیک
وقتی مدار انعطافپذیر به زاویه $\theta$ حول شعاع مدرل $R$ خم میشود، سطح بیرونی تحت کشش دچار افزایش طول میشود و سطح داخلی کوتاهشدگی فشاری را تجربه میکند. بین این دو حالت تنش مخالف، محور خنثی قرار دارد که در آن کرنش مکانیکی صفر است.
====================================== <- کاورلی بیرونی (کرنش کششی +ε)
-------------------------------------- <- فویل مس بالایی (کشش)
-------------------------------------- <- هسته پلیایمید (محور خنثی: ε = 0)
-------------------------------------- <- فویل مس پایینی (فشار)
====================================== <- کاورلی داخلی (کرنش فشاری -ε)
▲
شعاع خمش (R)
▼
در کاربردهای ایستا (مانند خم کردن دم انعطافپذیر داخل محفظه هواپیمایی هنگام مونتاژ نهایی)، فویل مس میتواند تغییرشکل پلاستیک متوسط ($\epsilon \approx 1.0% - 2.0%$) را بدون ناپیوستگی الکتریکی تحمل کند. اما در خمش دینامیک پیوسته:
- رژیم خستگی کمچرخه ($\epsilon > 0.5%$): مس در هر چرخه پلاستیک تسلیم میشود و ناپیوستگیهای لغزشی انباشته میکند که در $1,000$ تا $50,000$ چرخه باعث گلوگاهشدن مسیر و ریزترکها میشود.
- رژیم خستگی پرچرخه ($\epsilon \le 0.3%$): کرنش مس در ناحیه گذار الاستیک-پلاستیک میماند. با طراحی فویل نورد-آنیلشده با شکلپذیری بالا، هادی بیش از $1,000,000$ چرخه دوام میآورد.
- رژیم عمر بینهایت ($\epsilon \le 0.1%$): کرنش صرفاً در محدوده الاستیک میماند؛ عمر خستگی مکانیکی از $10,000,000$ چرخه فراتر میرود.
برای طراحیهای مأموریتحیاتی تولیدشده طبق قابلیتهای سخت-انعطافپذیر IPC-6013 کلاس ۳، هادیها باید طوری مهندسی شوند که کرنش عملیاتی محاسبهشده هرگز از $0.30%$ بیشتر نشود.
ضرایب شعاع خمش IPC-2223 و ماتریس محدودیتهای کرنش هادی
ماتریس زیر نسبتهای ابعاددهی مکانیکی، حداکثر کرنش مجاز مس و معماریهای استکآپ استاندارد را در محیطهای کاری ایستا، نیمهدینامیک و دینامیک پیوسته مقایسه میکند.
| دسته کاربردی | نیاز چرخهای | معماری استکآپ توصیهشده | نسبت حداقل شعاع خمش ($R/T_{\text{flex}}$) | حداکثر کرنش هادی ($\epsilon_{\text{مجاز}}$) | درجه فویل مس مجاز | امید به عمر خستگی S-N |
|---|---|---|---|---|---|---|
| ایستا / خمش برای نصب | $1 - 20$ چرخه نصب | فلکس تکرو ۱ لایه | $\mathbf{6\times}$ | $\le 1.50%$ | IPC-4562 درجه ۱ (ED) یا درجه ۷ (RA) | نامشخص (نگهداری ایستا) |
| ایستا / خمش برای نصب | $1 - 20$ چرخه نصب | فلکس چسبیده دورو ۲ لایه | $\mathbf{10\times}$ | $\le 1.20%$ | IPC-4562 درجه ۱ (ED) یا درجه ۷ (RA) | نامشخص (نگهداری ایستا) |
| ایستا / خمش برای نصب | $1 - 20$ چرخه نصب | فلکس چندلایه ۳–۶ لایه | $\mathbf{20\times - 25\times}$ | $\le 0.80%$ | IPC-4562 درجه ۷ (RA) توصیهشده | نامشخص (نگهداری ایستا) |
| نیمهدینامیک / سرویس | $< 10,000$ چرخه تعمیر | فلکس ۱ لایه (محور متمرکز) | $\mathbf{20\times}$ | $\le 0.50%$ | IPC-4562 درجه ۷/۸ (فقط فویل RA) | $10^4 - 5 \times 10^4$ چرخه |
| نیمهدینامیک / سرویس | $< 10,000$ چرخه تعمیر | فلکس چسبیده ۲ لایه | $\mathbf{30\times}$ | $\le 0.40%$ | IPC-4562 درجه ۷/۸ (فقط فویل RA) | $10^4 - 5 \times 10^4$ چرخه |
| حرکت پیوسته دینامیک | $> 1,000,000$ چرخه پیوسته | فلکس ۱ لایه (محور خنثی) | $\mathbf{40\times}$ (یا $100\times t_{\text{cu}}$) | $\mathbf{\le 0.30%}$ | IPC-4562 درجه ۷/۸ (فویل RA اجباری) | $> 10^6$ چرخه (قبول IPC-TM-650) |
| حرکت پیوسته دینامیک | $> 1,000,000$ چرخه پیوسته | ۲ لایه چسبیده (پلکانی) | $\mathbf{60\times}$ (یا $150\times t_{\text{cu}}$) | $\mathbf{\le 0.25%}$ | IPC-4562 درجه ۷/۸ (فویل RA اجباری) | $> 10^6$ چرخه |
| حرکت پیوسته دینامیک | $> 5,000,000$ چرخه رباتیک | فلکس bookbinder جداشده | $\mathbf{20\times}$ بهازای هر تیغه | $\mathbf{\le 0.15%}$ | IPC-4562 درجه ۸ (RA با شکلپذیری بالا) | $> 10^7$ چرخه (عمر بینهایت) |
[!WARNING] هرگز فلکس چسبیده چندلایه ($\ge 3$ لایه هادی لمینیتشده روی هم) را برای حرکت دینامیک پیوسته مشخص نکنید. تنش برشی بین لایههای دیالکتریک چسبیده مانع حرکت مستقل میشود، کرنش مس لایه بیرونی را چند برابر کرده و در کمتر از 50,000 چرخه شکست هادی را به بار میآورد. برای بیناتصالات چندلایه از تیغههای جداشده با برگههای آزاد استفاده کنید.
محور خمش خنثی ریاضی و ابعاددهی کرنش هادی
در مدارهای انعطافپذیر تکرو متقارن، محور خنثی دقیقاً در مرکز هسته پلیایمید قرار میگیرد. در استکآپهای سخت-انعطافپذیر نامتقارن (مانند لایههای فلکس دینامیک حامل فیلمهای محافظ یا ضخامتهای متغیر کاورلی)، محور خنثی بهسمت ماده ضخیمتر و سختتر منتقل میشود.
۱. فرمول محاسبه محور خنثی
موقعیت محور خمش خنثی $y_0$ (اندازهگیریشده از سطح خمش داخلی) با نظریه تیر مرکب محاسبه میشود:
$$y_0 = \frac{\sum_{i=1}^{n} E_i \cdot t_i \cdot y_i}{\sum_{i=1}^{n} E_i \cdot t_i}$$
که در آن:
- $E_i$ = مدول کشسانی کششی لایه $i$ (پلیایمید: $\approx 3.5\text{ GPa}$؛ مس: $\approx 110\text{ GPa}$؛ چسب کاورلی: $\approx 1.2\text{ GPa}$).
- $t_i$ = ضخامت لایه $i$ ($\mu\text{m}$ یا $\text{mil}$).
- $y_i$ = فاصله از مبنای پایین تا مرکز ثقل لایه $i$.
۲. فرمول کرنش مکانیکی هادی
پس از تعیین $y_0$، کرنش مکانیکی $\epsilon$ که هر لایه هادی مسی در فاصله $y_{\text{cu}}$ از مبنا تجربه میکند برابر است با:
$$\epsilon = \frac{|y_{\text{cu}} - y_0|}{R + y_0} \times 100% \approx \frac{d}{R} \times 100%$$
که در آن:
- $d = |y_{\text{cu}} - y_0|$ فاصله آفست فیزیکی بین مرکز لایه مس و محور خنثی است.
- $R$ شعاع خمش داخلی است.
۳. مثال محاسباتی مهندسی: فلکس دینامیک ۱ لایه در برابر فلکس چسبیده ۲ لایه
طراحی را در نظر بگیرید که به شعاع خمش داخلی $R = 4.0\text{ mm}$ ($157\text{ mil}$) نیاز دارد:
حالت A: استکآپ دینامیک متقارن ۱ لایه (ضخامت کل فلکس T = 75 µm)
--------------------------------------------------------------------------------
- کاورلی بالایی: 25 µm پلیایمید + 15 µm چسب (مرکز ثقل y = 62.5 µm)
- هادی مرکزی: 18 µm (0.5 oz) فویل مس RA (مرکز ثقل y = 42.5 µm)
- هسته پایه پایینی: 25 µm پلیایمید + 15 µm چسب (مرکز ثقل y = 17.5 µm)
- محور خنثی محاسبهشده: y0 = 37.5 µm
- آفست مس d = |42.5 µm - 37.5 µm| = 5 µm
- کرنش محاسبهشده: ε = (5 µm / 4000 µm) * 100% = 0.125% (<= 0.30% -> ایمن برای >10^6 چرخه)
حالت B: استکآپ چسبیده نامتقارن ۲ لایه (ضخامت کل فلکس T = 160 µm)
--------------------------------------------------------------------------------
- هادی بالایی لایه 1: 18 µm مس RA در y = 135 µm
- هسته دیالکتریک پایه: 50 µm پلیایمید بدون چسب در y = 80 µm
- هادی پایینی لایه 2: 18 µm مس RA در y = 25 µm
- محور خنثی محاسبهشده: y0 = 80 µm
- آفست مس بیرونی d = |135 µm - 80 µm| = 55 µm
- کرنش محاسبهشده: ε = (55 µm / 4000 µm) * 100% = 1.375% (>> 0.30% -> خرابی بحرانی در <15,000 چرخه)
در حالت B، برد چسبیده ۲ لایه در $R = 4.0\text{ mm}$ کرنش $1.375%$ تولید میکند و حد الاستیک مس را بیش از $400%$ میشکند. برای دستیابی به عمر دینامیک قابلاطمینان، طراح باید یا شعاع خمش داخلی را به $R \ge 18.5\text{ mm}$ افزایش دهد یا لایهها را به دو بازوی فلکس ۱ لایه غیرچسبیده جدا کند.
خستگی مس نورد-آنیلشده (RA) در برابر مس الکترودپوزیت (ED)
مشخص کردن مس استاندارد روی نقشه ساخت سخت-انعطافپذیر بدون اعلام فرایند متالورژیک، شایعترین علت منفرد مرجوعیهای زودهنگام میدانی در کاربردهای خمشی است.
فویل مس الکترودپوزیت (ED) فویل مس نورد-آنیلشده (RA)
[ریزساختار ستونی عمودی] [ساختار دانهای کشیده افقی]
┌─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┐ ┌─────────────────────────────────────┐
│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ ├─────────────────────────────────────┤
│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ ├─────────────────────────────────────┤
└─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┘ └─────────────────────────────────────┘
مرزهای دانه عمودی بهعنوان دانههای همراستای افقی اجازه
کانالهای شروع ریزترک لغزش ناپیوستگی میدهند؛ مسیرهای ترک
تحت کشش خمشی چرخهای عمل میکنند. در امتداد صفحه منحرف میشوند.
مقایسه متالورژیک طبق IPC-4562
| پارامتر | مس الکترودپوزیت (ED) (IPC-4562/1) | مس نورد-آنیلشده (RA) (IPC-4562/7 یا /8) | اثر بر قابلیت اطمینان دینامیک |
|---|---|---|---|
| روش ساخت | آبکاری الکتریکی روی درام تیتانیوم چرخان | نورد سرد مکانیکی فشار بالا و آنیل کورهای | RA ساختار صفحهای متراکم و صاف آینهای میدهد |
| مورفولوژی دانه | بلورهای ستونی عمودی عمود بر سطح فویل | دانههای لایهای کشیده و فلتشده موازی سطح | دانههای RA بدون شکافتن مرز روی هم میلغزند |
| ازدیاد طول کششی ($%$ تا گسیختگی) | $5% - 12%$ | $25% - 45%$ | RA پیش از گلوگاهشدن بیش از $3\times$ شکلپذیری بیشتری دارد |
| نمای شکلپذیری خستگی ($c$) | $-0.60$ | $-0.40$ (مقاومت بیشتر به کرنش چرخهای) | RA در کرنش یکسان $50\times - 100\times$ چرخه بیشتری تحمل میکند |
| حداقل زبری مسیر ($R_z$) | $3.5\ \mu\text{m} - 7.0\ \mu\text{m}$ (پروفایل استاندارد) | $\le 1.0\ \mu\text{m} - 1.5\ \mu\text{m}$ (پروفایل بسیار کم) | زبری کمتر تقویتکنندههای تنش ناشی از شکاف را حذف میکند |
| مکانیسم خرابی اصلی | شکست میاندانهای در امتداد مرزهای ستونی | انسجام ریزحفرهها پس از تغییرشکل پلاستیک شدید | ترکهای ED بهسرعت در کل ضخامت فویل منتشر میشوند |
حکم DFM جهت دانه
وقتی مس در کارخانه نورد میشود، دانههایش در جهت غلتک (جهت ماشین) کشیده میشوند.
- قاعده اجباری: هادیهای مدار انعطافپذیر در معرض خمش دینامیک باید طوری چیده شوند که جهت دانه موازی طول بازوی فلکس باشد (عمود بر محور خمش).
- یادداشت DFM روی نقشههای ساخت: نقشه پنل مادر باید یادداشت صریحی داشته باشد:
"همه لایههای فلکس دینامیک باید از فویل مس نورد-آنیلشده IPC-4562 درجه ۷ یا ۸ با جهت دانه عمود بر محور خمش استفاده کنند."
ساخت پنلهای فلکس دینامیک با جهت دانه موازی محور خمش، عمر چرخهای را تا $70%$ کاهش میدهد.
خلوصهای DFM و نواحی ممنوعه ناحیه گذار سخت-انعطافپذیر
ناحیه گذار — جایی که مدار انعطافپذیر به استکآپ چندلایه سخت FR-4 میپیوندد — پیچیدهترین ناحیه مکانیکی یک برد سخت-انعطافپذیر است. در این مرز، سختی ساختاری روی بازهای کمتر از $1\text{ mm}$ تقریباً به میزان یک مرتبه بزرگی تغییر میکند.
=================================================== <- لایه بیرونی سخت بالایی
[ FR-4 / پیشچسب ] [ ماسک لحیم ]
=================================================== <- لایه سخت داخلی
[ پیشچسب کمجریان ] <--- برگشت 0.5 mm
--------------------------------------------- <- امتداد کاورلی (0.5-1.0 mm)
==== [ هسته پلیایمید انعطافپذیر + فویل مس RA ] =================== <- بازوی فلکس باز
--------------------------------------------- <- امتداد کاورلی (0.5-1.0 mm)
[ پیشچسب کمجریان ] <--- برگشت 0.5 mm
=================================================== <- لایه سخت داخلی
[ FR-4 / پیشچسب ] [ ماسک لحیم ]
=================================================== <- لایه بیرونی سخت پایینی
| | |
بخش ناحیه بازوی فلکس
سخت گذار باز
|<- 2.5 mm ->|
| ناحیه بدون ویا |
۱. انتخاب پیشچسب بدون جریان / کمجریان
پیشچسب استاندارد FR-4 نرخ جریان رزین $15% - 30%$ دارد. هنگام لمینیشن تحت حرارت و خلأ، رزین استاندارد روی مرز گذار ریخته و لبه نامنظم و تیغهمانندی («فلش رزین» یا «دانه رزین») تشکیل میدهد که در حین خمش دینامیک در کاورلی فلکس بیرونی فرومیرود.
- مشخصه: پیشچسب اتصال مجاور هسته فلکس باید پیشچسب کمجریان (بدون جریان) مطابق IPC-4101 با جریان رزین تأییدشده بین $2.0%$ و $6.0%$ باشد (مثل Ventec VT-47 No-Flow یا Isola 370HR Low-Flow یا Arlon 49N).
- برگشت پیشچسب: ورق پیشچسب باید از خط پروفایل مرز سخت به اندازه $0.50\text{ mm}$ ($20\text{ mil}$) برگردانده شود تا بیرونزدگی کنترلشده رزین بدون تعدی به ناحیه خمش فعال جای بگیرد.
۲. عمق تعبیه کاورلی
کاورلی انعطافپذیر (فیلم پلیایمید با چسب حرارتی) از مسیرهای مسی فلکس محافظت میکند. در بخش سخت، چسب استاندارد کاورلی (اکریلیک یا اپوکسی اصلاحشده) ضریب انبساط حرارتی بالایی دارد ($CTE_z > 200\text{ ppm/}^\circ\text{C}$).
- عمق تعبیه: کاورلی باید به اندازه $0.50\text{ mm}$ تا $1.0\text{ mm}$ ($20\text{ mil} - 40\text{ mil}$) وارد لمینت سخت شود. این مهر و موم گذاری لنگردار و نفوذناپذیر به رطوبت فراهم میکند.
- مرز ناحیه ممنوعه PTH: کاورلی هرگز نباید وارد میدان سوراخهای فلزیشده (PTH) برد سخت شود. فلزیکردن از میان لایههای چسب کاورلی در ریفلو بدون سرب ($260^\circ\text{C}$) به دلیل انبساط شدید محور Z به ترک بشکه میانجامد. حداقل $1.25\text{ mm} - 1.50\text{ mm}$ فاصله بین لبه پایانی کاورلی و هر سوراخ متهشده را حفظ کنید.
۳. ناحیه ممنوعه ویاهای فلزیشده و پدهای SMT
خمش مکانیکی ناحیه برش بیضیگونی ایجاد میکند که از مرز سخت بیرون میتابد.
- ناحیه ممنوعه ویا: همه سوراخهای فلزیشده، میکروویاها و ویای مدفون در بخش سخت باید فاصله ممنوعه حداقل $2.50\text{ mm}$ ($100\text{ mil}$) از خط گذار سخت-انعطافپذیر داشته باشند. در طراحیهای کلاس ۳ با قابلیت اطمینان بالا در معرض ضربه و لرزش شدید، این ناحیه ممنوعه را به $3.0\text{ mm}$ ($120\text{ mil}$) افزایش دهید.
- ناحیه ممنوعه پدهای SMT: هیچ پد نصب سطحی یا نقطه آزمون نباید در فاصله $3.0\text{ mm}$ از مرز گذار قرار گیرد.
۴. راسته تخلیه تنش (اپوکسی / سیلیکون)
طبق IPC-2223 بخش ۵.۲.۸، راسته الاستومری تخلیه تنش باید در امتداد لبه پلهای فیزیکی که بازوی فلکس از برد سخت خارج میشود اعمال شود.
- مواد: سیلیکون RTV (مثل Dow Corning 732 / 3145) یا اپوکسی پلییورتان انعطافپذیر (مثل Master Bond EP21LV).
- کارکرد: راسته خط لولای خمش را از لبه چاقویی میکروسکوپی بیرونزدگی رزین به خمیدگی صاف و شعاعدار منتقل میکند و تمرکزهای تنش محلی را تا $65%$ از بین میبرد.
پلیایمید بدون چسب (AP) در برابر زیرلایههای با چسب
ساخت مدرن سخت-انعطافپذیر با قابلیت اطمینان بالا بهطور قطعی از لمینتهای انعطافپذیر با چسب (IPC-4204/1) به لمینتهای پلیایمید بدون چسب (IPC-4204/11) روی آورده است.
| پارامتر مهندسی | زیرلایه با چسب (IPC-4204/1، مثل Pyralux LF) | زیرلایه بدون چسب (IPC-4204/11، مثل Pyralux AP / Felios) | اثر بر قابلیت اطمینان کلاس ۳ سخت-انعطافپذیر |
|---|---|---|---|
| ساختار اتصال | فیلم پلیایمید با $15 - 25\ \mu\text{m}$ چسب اکریلیک به فویل مس متصل | پلیایمید ریختهشده مستقیم روی فویل مس RA (صفر لایه چسب) | $30 - 50\ \mu\text{m}$ از ضخامت کل فلکس را حذف کرده و سختی خمشی را کم میکند |
| دمای گذار شیشهای ($Tg$) | چسب اکریلیک $Tg \approx 40^\circ\text{C} - 60^\circ\text{C}$ | پلیایمید $Tg \ge 220^\circ\text{C} - 280^\circ\text{C}$ | بدون چسب مدول مکانیکی را در دماهای ریفلو ($260^\circ\text{C}$) حفظ میکند |
| CTE محور Z ($50^\circ\text{C} - 250^\circ\text{C}$) | $200 - 350\text{ ppm/}^\circ\text{C}$ (انبساط شدید) | $40 - 55\text{ ppm/}^\circ\text{C}$ (نزدیک به مس) | از تنش بشکه PTH و کندهشدن فویل لایههای داخلی جلوگیری میکند |
| جذب رطوبت | $2.5% - 4.0%$ | $0.8% - 1.3%$ | تاول و لایهلایهشدن در لحیمکاری خودکار را حذف میکند |
| تمایل به لکه متهکشی | لکه شدید رزین اکریلیک نیازمند دزمیر پلاسما | لکه حداقلی؛ پرمنگنات استاندارد یا پلاسمای ملایم | اتصال تمیز مس-به-مس را روی ویای داخلی فلکس تضمین میکند |
| دمای کاری پیوسته | محدود به $105^\circ\text{C}$ (رتبه UL 796F) | رتبهبندی $150^\circ\text{C} - 170^\circ\text{C}$ پیوسته | اجباری برای محفظههای موتور هوافضایی، داخل چاه خودرویی و دفاعی |
برای همه محصولات خمشی دینامیک که تحت ساخت با قابلیت اطمینان بالا APTPCB قیمتگذاری میشوند، هستههای پلیایمید بدون چسب (DuPont Pyralux AP یا Panasonic Felios RF-705) بهعنوان مواد پایه استاندارد مشخص شدهاند.
قواعد DFM مسیریابی و محافظ EMI دینامیک
طراحی هادیها در امتداد لولای انعطافپذیر مستلزم شیوههای چیدمان کاملاً متفاوت از مسیریابی بردهای مدار چاپی چندلایه سخت استاندارد است.
۱. کاهش «اثر تیرآهن I» با مسیریابی پلکانی
وقتی دو لایه هادی دقیقاً روی هم روی یک هسته انعطافپذیر مسیریابی میشوند، ساختاری الکتریکی و مکانیکی میسازند که شبیه تیرآهن سازهای I است. مسیرهای مسی جفتشده یکدیگر را تقویت میکنند، سختی خمشی مؤثر را دو برابر کرده و کرنش کششی را روی مسیر بیرونی متمرکز میکنند.
- قاعده: مسیرهای هادی در لایه ۱ و لایه ۲ باید در کل ناحیه فلکس پلکانی (آفست) باشند.
- هندسه: خطوط مرکزی مسیرها را حداقل به اندازه $2\times$ عرض مسیر ($w_{\text{offset}} \ge 2 \times W_{\text{مسیر}}$) آفست کنید تا هادیها روی فاصلههای لایه مقابل قرار بگیرند.
ساخت تیرآهن I (اجتناب کنید - نرخ خرابی بالا)
================================================ <- کاورلی
[ مسیر 1 ] [ مسیر 2 ] [ مسیر 3 ] <- لایه 1
------------------------------------------------ <- هسته پلیایمید
[ مسیر 1 ] [ مسیر 2 ] [ مسیر 3 ] <- لایه 2 (تیرآهن I سخت)
================================================ <- کاورلی
ساخت پلکانی (اجباری برای فلکس دینامیک ۲ لایه)
================================================ <- کاورلی
[ مسیر 1 ] [ مسیر 2 ] [ مسیر 3 ] <- لایه 1
-------------------------------------------------------- <- هسته پلیایمید
[ مسیر 4 ] [ مسیر 5 ] [ مسیر 6 ] <- لایه 2 (آفست)
======================================================== <- کاورلی
۲. مسیریابی منحنی و جهتگیری
- عبور عمودی: مسیرها باید محور خمش دینامیک را با زاویه $90^\circ \pm 5^\circ$ قطع کنند. مسیریابی مورب یا طولی یک سمت لبه هادی را در معرض نیروهای برشی موضعی قرار میدهد.
- بدون زاویه تیز: هرگز در ناحیه فلکس یا در فاصله $3.0\text{ mm}$ از مرز گذار از گوشههای $90^\circ$ یا $45^\circ$ استفاده نکنید. همه گذارهای جهتی باید از منحنیهای صاف شعاعدار با شعاع خمش $R \ge 1.5\text{ mm}$ استفاده کنند.
- ثبات عرض هادی: عرض مسیر را در کل طول دینامیک یکنواخت نگه دارید. از گلوگاهسازی یا پهنشدنهای ناگهانی که تقویتکننده تنش مکانیکی ایجاد میکنند اجتناب کنید.
۳. محافظ دینامیک: صفحات هاشورخورده در برابر فیلمهای رسانا
صفحات زمین مسی صلب را نمیتوان در نواحی خمش دینامیک استفاده کرد چون فویل صلب سختی خمشی را تا $300%$ افزایش میدهد و در فشارهای مکرر کمانش میکند.
- گزینه A (مس هاشور متقاطع): صفحات زمین را بهصورت الگوی هاشور متقاطع لوزی مورب $45^\circ$ با چگالی مس $30% - 40%$ (مسیر $0.15\text{ mm}$ با گام $0.45\text{ mm}$) چیده کنید.
- گزینه B (فیلم محافظ نقره): در کاربردهای دیفرانسیلی پرسرعت که به امپدانس کنترلشده بدون سختی مکانیکی نیاز دارند، صفحات مرجع مسی را با فیلمهای محافظ نقره رسانا فوقانعطافپذیر بخاررسوبی (مثل Tatsuta SF-PC5900 یا Toyochem TSL) جایگزین کنید. این فیلمها فقط $12\ \mu\text{m}$ تا $16\ \mu\text{m}$ ضخامت اضافه میکنند، تا $10\text{ GHz}$ اثربخشی محافظ $\ge 50\text{ dB}$ میدهند و بیش از $10,000,000$ چرخه خمش بدون تخریب خستگی تحمل میکنند.
آزادسازی کیفیت IPC-6013 کلاس ۳ و معیارهای میکروسکشن
ساخت بردهای مدار سخت-انعطافپذیر برای سیستمهای دفاعی، پزشکی و هوافضایی مستلزم انطباق رسمی با IPC-6013 (مشخصه صلاحیت و عملکرد بردهای چاپی انعطافپذیر/سخت-انعطافپذیر) است.
ماتریس آزادسازی کیفیت زیر، دروازههای راستیآزمایی فیزیکی را که از طریق مقطعبری متالوگرافیک (IPC-TM-650 روش ۲.۱.۱) پیش از پذیرش بچ انجام میشود، تشریح میکند.
| دروازه بازرسی کیفیت | معیارهای پذیرش IPC-6013 کلاس ۳ | روش آزمون / استاندارد راستیآزمایی | آستانه رد / خرابی |
|---|---|---|---|
| بیرونزدگی رزین | فلش رزین از هسته سخت روی فلکس باز نباید از $0.50\text{ mm}$ ($20\text{ mil}$) بیشتر شود | میکروسکوپ نوری با بزرگنمایی $50\times$ | بیرونزدگی $> 0.50\text{ mm}$ یا لبه دندانهدار رزینی که به ناحیه خمش تجاوز کند |
| لایهلایهشدن ناحیه گذار | صفر جدایی بین هسته پلیایمید، پیشچسب کمجریان و چسب کاورلی | میکروسکشن پس از تنش حرارتی (IPC-TM-650 2.6.8) | هر حفره، تاول یا جدایی قابلتشخیص $> 0.05\text{ mm}$ |
| ضخامت آبکاری PTH در ناحیه سخت | ضخامت متوسط آبکاری مس $\ge 25\ \mu\text{m}$ ($1.0\text{ mil}$)؛ حداقل محلی $\ge 20\ \mu\text{m}$ | مقطعبری متالوگرافیک (IPC-TM-650 2.1.1) | ضخامت آبکاری $< 20\ \mu\text{m}$ یا ترک زانو پس از شوک حرارتی |
| پیوستگی تعبیه کاورلی | کاورلی به اندازه $0.50\text{ mm} - 1.0\text{ mm}$ در بخش سخت امتداد یابد؛ صفر حفره در درز | میکروسکشن عرضی از مرز سخت | تعبیه $< 0.30\text{ mm}$ (خطر نفوذ رطوبت) یا $> 1.5\text{ mm}$ در تماس با ویاها |
| تحمل شوک حرارتی | باید $100$ چرخه حرارتی از $-65^\circ\text{C}$ تا $+125^\circ\text{C}$ را بدون $\Delta R > 10%$ تحمل کند | MIL-STD-202 روش ۱۰۷ / IPC-TM-650 2.6.7 | جابهجایی مقاومت بیناتصال $\Delta R > 10%$ یا شکست خستگی بشکه |
| تحمل خستگی خمشی | باید تعداد چرخه هدف ($10^5 - 10^7$ چرخه) را در شعاع مدرل اسمی بگذراند | IPC-TM-650 روش ۲.۴.۳ (خستگی خمشی) | ناپیوستگی الکتریکی $> 1.0\ \mu\text{s}$ یا افزایش مقاومت هادی $> 20%$ |
پروتکل نقشه مهندسی و آزادسازی تولید
پیش از نهاییسازی ابزارسازی CAM و آزادسازی بستههای داده سخت-انعطافپذیر به تولید، هر قاعده طراحی را در برابر پروتکل زیر بررسی کنید:
| پارامتر مهندسی | نیاز IPC-2223 کلاس ۳ | راستیآزمایی آزادسازی تولید |
|---|---|---|
| طبقهبندی حرکت | صراحتاً طبقهبندیشده بهعنوان ایستا (خمش برای نصب)، نیمهدینامیک یا دینامیک پیوسته | بلوک عنوان نقشه ساخت و یادداشتهای لایه مکانیکی |
| شعاع خمش عملیاتی | حداقل شعاع خمش داخلی $R$ با تلورانس مکانیکی مجاز تعریفشده | تطبیق نقشه مونتاژ مکانیکی با مدرل ابزارسازی |
| متالورژی فویل مس | IPC-4562 درجه ۷ یا ۸ نورد-آنیلشده (RA) برای همه هادیهای دینامیک مشخصشده | راستیآزمایی برگه گواهی ماده (MTR) از کارخانه نورد مس |
| جهت دانه فویل | جهت نورد موازی طول بازوی فلکس (عمود بر محور خمش) | چیدمان CAM پنلسازی و یادداشت نشاندهنده جهت دانه |
| لمینت دیالکتریک پایه | هسته پلیایمید بدون چسب (IPC-4204/11) با صفر لایه چسب اکریلیکی | یادداشت روی نقشه استکآپ (DuPont Pyralux AP یا معادل) |
| جریان پیشچسب در گذار | پیشچسب کمجریان/بدون جریان با جریان رزین تأییدشده $2.0%$ تا $6.0%$ | گزارش بازرسی بچ پیشچسب؛ برگشت تأییدشده $\ge 0.50\text{ mm}$ |
| نواحی ممنوعه گذار | ویای فلزیشده $\ge 2.50\text{ mm}$؛ پدهای SMT $\ge 3.0\text{ mm}$ از مرز واسط | گزارش خودکار DFM نتلیست و فحص قواعد طراحی (DRC) |
| هندسه هادی دینامیک | مسیریابی پلکانی میان لایههای مقابل؛ خمهای مسیر شعاعدار ($R \ge 1.5\text{ mm}$) | ممیزی CAD لایههای هادی؛ صفر انباشت عمودی مسیرها |
| معماری محافظ | مس هاشور متقاطع لوزی $45^\circ$ (چگالی $30% - 40%$) یا فیلم نقره رسانا | راستیآزمایی تعادل مس Gerber؛ صفر صفحه دینامیک صلب |
| روکش سطحی روی فلکس | ENIG یا ENEPIG؛ طلای الکترولیتی روی لولای فلکس ممنوع | نقشه مشخصات روکش سطحی و گزارش وان آبکاری |
برای بازنگریهای طراحی، ادغام پیچیده میکروویا HDI یا مدلسازی استکآپ سفارشی، دادههای ODB++ یا Gerber خود را مستقیماً از طریق پورتال قابلیتهای سخت-انعطافپذیر APTPCB به تیم مهندسی ما ارسال کنید. برای تخلیه حرارتی مکمل و مسیریابی توان سنگین در بخشهای سخت، به راهنمای طراحی و ابعاددهی PCB مس سنگین مراجعه کنید.
سؤالات متداول درباره شعاع خمش دینامیک سخت-انعطافپذیر و IPC-2223
۱. حداقل شعاع خمش برای PCB سخت-انعطافپذیر دینامیک ۲ لایه چقدر است؟
طبق رهنمودهای IPC-2223، مدار انعطافپذیر دینامیک ۲ لایه در معرض حرکت پیوسته ($>1,000,000$ چرخه) به حداقل شعاع خمش $40\times$ تا $60\times$ ضخامت کل ناحیه انعطافپذیر (یا حدود $150\times$ ضخامت فویل مس) نیاز دارد. برای مثال، ناحیه فلکس بدون چسب استاندارد ۲ لایه با ضخامت کل $125\ \mu\text{m}$ ($5.0\text{ mil}$) به شعاع خمش حداقل $5.0\text{ mm} - 7.5\text{ mm}$ ($0.20" - 0.30"$) نیاز دارد. اگر محفظه مکانیکی این شعاع را در خود جای ندهد، دو لایه باید به بازوهای برگه آزاد غیرچسبیده تقسیم شوند.
۲. چرا مس الکترودپوزیت (ED) در کاربردهای خمش دینامیک از کار میافتد؟
فویل مس الکترودپوزیت از طریق رسوب الکترولیتی تولید میشود و ساختار دانهای بلوری ستونی عمودی میسازد. هنگام خمشهای مکرر، تنش کششی در امتداد مرزهای دانه عمودی متمرکز میشود و ریزحفرههایی ایجاد میکند که در $5,000$ تا $20,000$ چرخه بهسرعت در کل ضخامت مسیر منتشر میشوند. مس نورد-آنیلشده (RA) که با نورد مکانیکی تولید میشود، دارای دانههای لایهای کشیده افقی است که تحت تنش بهصورت الاستیک میلغزند و استقامت خستگی بیش از $10,000,000$ چرخه ارائه میدهند.
۳. سوراخهای فلزیشده (ویاها) باید چقدر از خط گذار سخت-انعطافپذیر فاصله داشته باشند؟
سوراخهای فلزیشده، میکروویاها و ویای مدفون باید طبق قواعد IPC-2223 کلاس ۳ حداقل $2.5\text{ mm}$ ($100\text{ mil}$) از خط گذار سخت-انعطافپذیر دور باشند. در کاربردهای هوافضایی یا دفاعی با ضربه بالا، فاصله ممنوعه $3.0\text{ mm}$ ($120\text{ mil}$) توصیه میشود. قرار دادن ویاها نزدیکتر به خط گذار، بشکههای آبکاری مس را در معرض تنشهای برشی ناشی از خمش برد و انبساط محور Z چسب کاورلی انعطافپذیر قرار میدهد.
۴. «اثر تیرآهن I» در طراحی سخت-انعطافپذیر چیست و چگونه پیشگیری میشود؟
اثر تیرآهن I زمانی رخ میدهد که مسیرهای هادی مس در طرفین یک هسته فلکس ۲ لایه دقیقاً روی هم مسیریابی شوند. از نظر مکانیکی، این هندسه مسیرهای جفتشده تیرآهن معماری I را تقلید میکند، سختی خمشی را بهطور قابلتوجهی افزایش داده و تنشهای کششی و فشاری را روی سطوح مسی بیرونی متمرکز میکند. با پلکانیکردن (آفست) مسیرهای لایه ۱ و لایه ۲ جلوگیری میشود تا هر هادی بالای شکاف دیالکتریک باز لایه مقابل قرار گیرد.
۵. چرا پلیایمید بدون چسب بر پلیایمید با چسب برای بردهای سخت-انعطافپذیر ترجیح داده میشود؟
لمینتهای انعطافپذیر با چسب از چسبهای اتصال اکریلیکی یا اپوکسی اصلاحشده با دمای گذار شیشهای پایین ($Tg \approx 40^\circ\text{C} - 60^\circ\text{C}$) و انبساط حرارتی بالای محور Z ($CTE_z > 250\text{ ppm/}^\circ\text{C}$) استفاده میکنند. هنگام ریفلو بدون سرب ($260^\circ\text{C}$)، چسب بهسرعت منبسط میشود، بشکههای سوراخهای فلزیشده را تحت تنش قرار داده و ریزترک ایجاد میکند. پلیایمید بدون چسب (IPC-4204/11) لایههای چسب را کاملاً حذف میکند، ضخامت کل برد را $30\ \mu\text{m} - 50\ \mu\text{m}$ کم میکند، جذب رطوبت را به $<1.0%$ میرساند و چرخههای حرارتی را بدون لایهلایهشدن تحمل میکند.
