شابلون PCB | راهکارهای چاپ دقیق خمیر لحیم
شابلون‌های PCB ابزارهایی حیاتی برای اعمال دقیق خمیر لحیم در فرایند مونتاژ هستند. APTPCB طیف گسترده‌ای از شابلون‌ها را ارائه می‌دهد تا کیفیت و سرعت تولید و قابلیت اطمینان لحیم‌کاری در ساخت تجهیزات الکترونیکی شما بهینه شود.
دریافت قیمت فوری
مروری بر شابلون PCB
در صنعت تولید تجهیزات الکترونیکی، شابلون‌های PCB ابزارهایی حیاتی برای اطمینان از اعمال دقیق خمیر لحیم در فرایند مونتاژ هستند. این شابلون‌ها در ساخت و مونتاژ PCB اهمیت دارند و APTPCB، به‌عنوان شرکتی پیشرو، طیف گسترده‌ای از شابلون‌های PCB را برای بهینه‌سازی کیفیت و سرعت تولید و قابلیت اطمینان لحیم‌کاری ارائه می‌کند.
شابلون PCB یک الگوی دقیق برای اعمال خمیر لحیم روی پدهای PCB در فرایند مونتاژ است. این شابلون معمولاً از مواد بادوامی مانند فولاد زنگ‌نزن، آلیاژهای نیکل یا فیلم‌های پلیمری ساخته می‌شود و دهانه‌های ظریفی دارد که با اندازه و شکل پدهای PCB هم‌راستا می‌شوند. این دهانه‌ها باعث می‌شوند خمیر لحیم پیش از نصب قطعات نصب سطحی (SMDs) به‌طور یکنواخت و در محل درست رسوب کند.
در برخی کشورها، شابلون‌های PCB را با نام‌هایی مانند شابلون خمیر لحیم، شابلون SMT، ماسک چاپ، ماسک شابلون یا ماسک خمیر نیز می‌شناسند؛ نام‌هایی که نقش آن‌ها را در چاپ خمیر لحیم SMT نشان می‌دهد.
وظیفه شابلون PCB پشتیبانی از رسوب کنترل‌شده خمیر لحیم است. نتیجه باید با خمیر، چاپگر و برد انتخاب‌شده ارزیابی شود؛ ایجاد پل لحیم یا اتصال ناکافی به فرایند چاپ و مونتاژ بستگی دارد.
شابلون را جداگانه سفارش دهید یا آن را با سفارش مونتاژ APTPCB هماهنگ کنید. سفارش ابزار، مشخصات شابلون را تعیین می‌کند؛ مونتاژ SMT و هرگونه آزمون چاپ، دامنه‌های کاری جداگانه‌ای هستند که باید جداگانه توافق شوند.

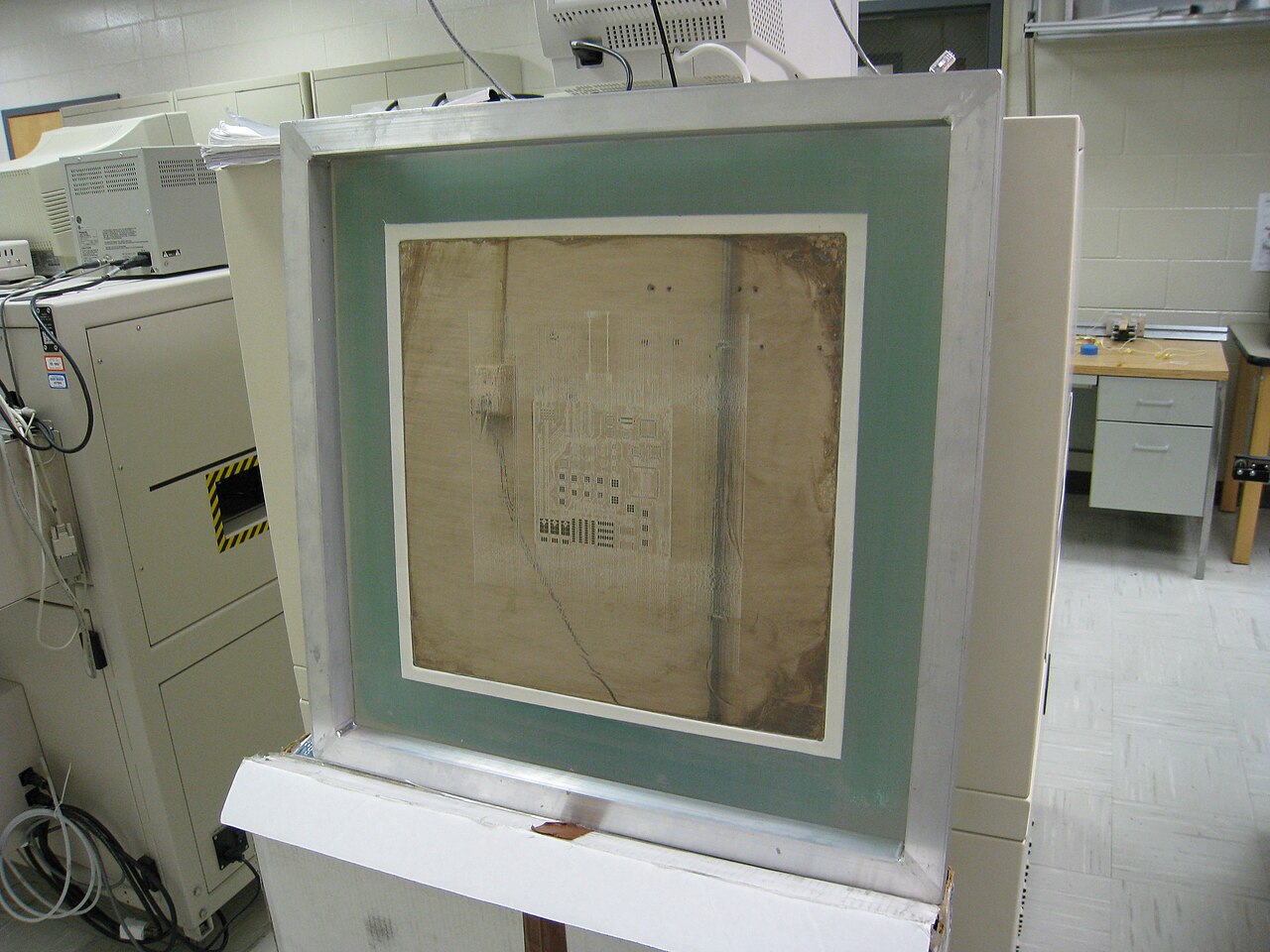

عکس نمونه از شابلون: Nelatan / Wikimedia Commons · CC BY-SA 3.0 · 1280px.
کارکردهای اصلی شابلون‌های PCB
- اعمال دقیق خمیر لحیم: رسوب‌گذاری دقیق و یکنواخت خمیر لحیم روی پدهای PCB را تضمین می‌کند و از مقدار اضافی یا ناکافی خمیر که می‌تواند به اتصال سرد یا پل لحیم منجر شود جلوگیری می‌کند.
- افزایش بهره‌وری تولید: خطای انسانی را کاهش می‌دهد، نتایج یکنواخت ایجاد می‌کند و ظرفیت تولید را افزایش می‌دهد؛ مزیتی که به‌ویژه در تولید حجیم اهمیت دارد.
- بهبود کیفیت لحیم‌کاری: حجم درست خمیر به اتصال‌های قوی‌تر و قابل‌اعتمادتر میان قطعه و PCB منجر می‌شود.
انواع شابلون‌های PCB
APTPCB شابلون‌های فلزی سفارشی با برش لیزری ارائه می‌کند. گزینه‌های الکتروفرم، سه‌بعدی، پلیمری یا پلاستیکی پس از تأیید فنی و تأیید امکان تأمین قابل بررسی هستند.
نگاهی اجمالی به انواع شابلون PCB
| نوع | شرح | مزایا | معایب |
|---|---|---|---|
| شابلون‌های برش‌لیزری | با برش ورق‌های فولاد زنگ‌نزن یا نیکل توسط لیزرهای دقیق تولید می‌شوند؛ از طرح‌های پیچیده با دقت بالا پشتیبانی می‌کنند و برای مونتاژهای کم‌تیراژ یا دقیق مناسب‌اند. |
|
|
| شابلون‌های فلزی سنتی (شابلون‌های ورق فولادی) | در تولید انبوه رایج‌اند؛ از فولاد زنگ‌نزن یا آلیاژهای نیکل ساخته می‌شوند و برای تیراژهای بالا دوام دارند. |
|
|
| شابلون‌های الکترُوفرم | با آبکاری الکتریکی یک لایه فلزی نازک، معمولاً نیکل، روی پایه ساخته می‌شوند؛ دهانه‌هایی بسیار دقیق و صاف برای قطعات با گام ریز و طرح‌های پرتراکم ایجاد می‌کنند. |
|
|
| شابلون‌های سه‌بعدی (3D) | از چاپ سه‌بعدی (3D) پیشرفته برای ساخت طرح‌های پیچیده در PCBs پرتراکم یا قطعات نامنظم استفاده می‌کنند. |
|
|
| شابلون‌های قابل استفاده مجدد (شابلون‌های پلیمری) | شابلون‌های پلیمری انعطاف‌پذیر برای تولید کم‌تیراژ، نمونه‌سازی و طرح‌های ساده‌تر هستند؛ از فلز دوام کمتری دارند اما ارزان‌ترند. |
|
|
| شابلون‌های پلاستیکی | از پلی‌استر یا مواد مشابه ساخته می‌شوند و با برش لیزری یا قالبی برای تیراژهای کم به کار می‌روند؛ از فلز دقت کمتری دارند اما برای پروژه‌های کم‌نیاز بسیار مقرون‌به‌صرفه‌اند. |
|
|
انتخاب شابلون PCB مناسب برای نیاز شما
انتخاب شابلون PCB مناسب به پیچیدگی طرح PCB، حجم تولید و نیازهای فرایند لحیم‌کاری بستگی دارد. ملاحظات اصلی عبارت‌اند از:
- طرح پد و نوع قطعات: قطعات با گام ریز به دهانه‌های دقیقی نیاز دارند که با طرح پد مطابقت داشته باشد.
- مقیاس تولید: شابلون‌های فلزی برای دوام و هزینه مناسب در تیراژ بالا انتخاب خوبی هستند؛ شابلون‌های پلیمری یا پلاستیکی برای تیراژ کم یا نمونه‌سازی مناسب‌اند.
- نیاز دقت: برای کنترل بسیار ظریف، شابلون الکترُوفرم یا سه‌بعدی (3D) می‌تواند بهترین گزینه باشد.
چرا شابلون‌های APTPCB برای PCB را انتخاب کنیم؟
APTPCB شابلون‌های PCB باکیفیتی را برای نیازهای متنوع تولید ارائه می‌دهد. دقت و قابلیت اطمینان در ساخت آن‌ها لحاظ شده است تا در هر نوبت، استاندارد بالای لحیم‌کاری حفظ شود.
- دقت بالا: با فرایندهای پیشرفته تولید می‌شوند تا اعمال خمیر لحیم یکنواخت باشد.
- سفارشی‌سازی: شابلون‌های فلزی سفارشی؛ گزینه‌های ویژه، از جمله سه‌بعدی، نیازمند تأیید فنی و تأیید تأمین هستند.
- دوام بلندمدت: مواد بادوام عملکرد شابلون را در چرخه‌های متعدد حفظ می‌کنند.
- تحویل سریع: تولید کارآمد از برنامه‌های زمانی فشرده پشتیبانی می‌کند.
نحوه نگهداری و استفاده از شابلون‌های PCB
- تمیزکاری منظم: شابلون‌ها را برای پاک‌کردن باقی‌مانده خمیر لحیم و جلوگیری از آلودگی تمیز کنید.
- هم‌ترازی دقیق: شابلون را به‌درستی هم‌تراز کنید تا رسوب‌گذاری خمیر لحیم دقیق باشد.
- تعویض دوره‌ای: شابلون را بررسی و در صورت نیاز تعویض کنید تا عملکرد آن، به‌ویژه در تولید پرفرکانس، در سطح مطلوب بماند.
برای راهکارهای سفارشی شابلون APTPCB برای PCB تماس بگیرید
به شابلون PCB برای رسوب دقیق خمیر لحیم نیاز دارید؟ نتیجه باید با خمیر، چاپگر و برد انتخاب‌شده ارزیابی شود؛ در صورت قرارداشتن مونتاژ در دامنه سفارش، آزمون چاپ و نتایج SPI نیز باید توافق شوند. برای تعیین نیازها و گزینه‌های قابل تأمین با APTPCB تماس بگیرید.
پیش از برش شابلون، چه مواردی باید تأیید شوند؟
| تصمیم | موارد ارسالی همراه درخواست قیمت | موارد قابل تأیید پیش از برش | مدرک درخواستی |
|---|---|---|---|
| تناسب با چاپگر | مدل چاپگر، رابط قاب یا سامانه کشش، و سطح مفید چاپ | ابعاد بیرونی، الگوی نصب و موقعیت تصویر | بررسی‌های ابعادی و قاب که توافق شده‌اند |
| پنل و سمت | نقشه تأییدشده پنل، فایل‌های خمیر لحیم و مشخص‌کردن رویه و پشت | تکرار پنل، جهت‌گیری، نشانه‌های مرجع و بازبینی فایل | شناسه شابلون مرتبط با داده‌های برش تأییدشده |
| حجم خمیر | پکیج‌های حساس، مشخصات خمیر و نیاز به حجم‌های متفاوت | ضخامت ورق، اصلاح دهانه‌ها، نواحی پله‌ای و پرداخت سطح | بررسی دهانه‌های مورد توافق؛ نتایج SPI در صورت سفارش آزمون چاپ |
| سفارش مجدد و زمان‌بندی | ابزار یا بازنگری قبلی، تعداد و تاریخ ارسال موردنیاز | استفاده مجدد یا اصلاح ابزار؛ تأیید گزینه‌ها و زمان آماده‌سازی | تطابق شناسه و بازنگری ابزار و نیز جزئیات ارسال مورد توافق |
آماده‌سازی شابلون استاندارد ظرف 24 ساعت پس از تأیید کامل‌بودن داده‌ها و مواد و نیز دسترس‌پذیری تولید امکان‌پذیر است. پیش‌فاکتور گزینه‌های انتخاب‌شده و زمان‌بندی را تأیید می‌کند؛ زمان آماده‌سازی شامل مدت حمل نیست. اگر این خروجی‌ها لازم‌اند، پیش از سفارش درباره سوابق بازرسی یا طرح آزمایش چاپ (DOE) توافق کنید.
Frequently Asked Questions
شابلون‌های PCB از چه موادی ساخته می‌شوند؟
شابلون‌ها معمولاً از فولاد زنگ‌نزن، آلیاژهای نیکل یا فیلم‌های پلیمری ساخته می‌شوند؛ انتخاب جنس به حجم تولید، دقت مورد نیاز و بودجه بستگی دارد.
کدام نوع شابلون برای طرح‌های گام‌ریز یا پرتراکم بهتر است؟
شابلون‌های الکترُوفرم برای طرح‌های گام‌ریز دهانه‌هایی بسیار صاف و دقیق ایجاد می‌کنند؛ شابلون‌های برش‌لیزری نیز از ساخت‌های با دقت بالا پشتیبانی می‌کنند.
چگونه شابلون مناسب ساخت خود را انتخاب کنم؟
شابلون را بر اساس طرح پدها، گام قطعات، حجم تولید و دقت موردنیاز انتخاب کنید. شابلون‌های فلزی برای تولید مناسب‌اند؛ گزینه‌های پلیمری یا پلاستیکی و نیز الکتروفرم یا سه‌بعدی برای هر سفارش به تأیید فنی و تأیید تأمین نیاز دارند.
شابلون‌های PCB چگونه باید نگهداری شوند؟
برای پاک‌کردن باقی‌مانده خمیر به‌طور منظم آن‌ها را تمیز کنید، هنگام چاپ از هم‌ترازی دقیق مطمئن شوید و برای حفظ نتایج یکنواخت، شابلون‌ها را به‌صورت دوره‌ای تعویض کنید.
زمان‌های معمول تحویل شابلون چقدر است؟
آماده‌سازی شابلون استاندارد ظرف 24 ساعت پس از تأیید کامل‌بودن داده‌ها و مواد و نیز دسترس‌پذیری تولید امکان‌پذیر است. پیش‌فاکتور گزینه‌ها و زمان‌بندی را تأیید می‌کند و مدت حمل را شامل نمی‌شود. زمان‌های دیگر در پیش‌فاکتور تأیید می‌شوند.
دریافت قیمت شابلون PCB
شابلون‌های فلزی PCB با برش لیزری و ساخت سفارشی برای چاپ SMT؛ گزینه‌های ویژه نیازمند تأیید فنی و تأیید تأمین هستند. برای بررسی نیازهای پروژه با APTPCB تماس بگیرید.
