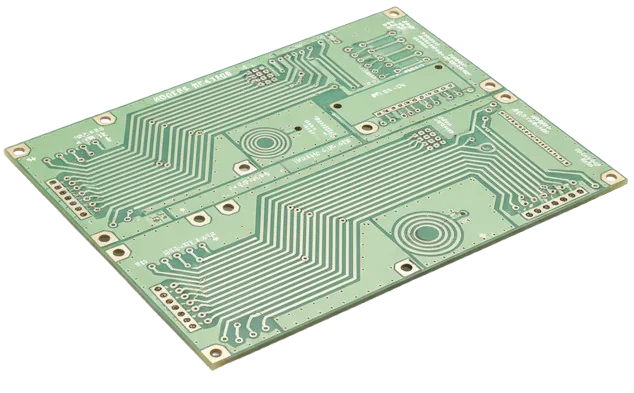

معماریهای RF و مایکروویو فرکانس بالا — از باندهای مخابراتی زیر ۶ گیگاهرتز تا آرایههای رادار خودرویی ۷۷ گیگاهرتز — با یک تعارض مهندسی پایدار روبهرو هستند: لمینتهای خالص فرکانس بالا (مانند کامپوزیتهای PTFE یا هیدروکربنهای با پرکننده سرامیکی) تلفات دیالکتریک بسیار پایینی ارائه میدهند ($Df < 0.003$)، اما ساخت کل استکآپ ۸ تا ۱۶ لایه صرفاً از این مواد مایکروویو، هزینه زیرلایه خام را ۴۰۰ تا ۸۰۰ درصد افزایش میدهد و در عین حال خطرات انبساط حرارتی محور Z را در حین مونتاژ بدون سرب تشدید میکند.
لمینیشن هیبریدی با دیالکتریک ترکیبی این تعارض را با محدود کردن لمینتهای مایکروویو کمتلفات به لایههای سیگنال بیرونی حیاتی که میکرواستریپها، موجبرهای کوپلنار و آنتنها را حمل میکنند حل میکند، در حالی که هستههای استاندارد FR-4 با $Tg$ بالا مسیریابی داخلی باند پایه، توزیع توان و توزیع زمین را مدیریت میکنند. اجرای موفق یک ساخت هیبریدی مستلزم تطبیق سینتیک پخت رزین، متعادلسازی انبساط حراری برای جلوگیری از خمیدگی و پیچش پس از لمینیشن و انتخاب پروفایلهای سطح مسی است که از تسلط تلفات رسانای اثر پوستی بر بودجه انتقال مایکروویو جلوگیری کند.
| دسته زیرلایه | لمینت معمولی | ثابت دیالکتریک ($Dk$ در 10 GHz) | ضریب تلفات ($Df$ در 10 GHz) | CTE محور Z ($50^\circ\text{C} - 260^\circ\text{C}$) | پنجره لمینیشن اتوکلاو | لایه کاربردی معمول در استک هیبریدی |
|---|---|---|---|---|---|---|
| FR-4 استاندارد | اپوکسی استاندارد / E-glass | $4.4 - 4.6$ | $0.018 - 0.022$ | $60 - 85\text{ ppm/}^\circ\text{C}$ | $170^\circ\text{C} - 180^\circ\text{C}$ | گذرگاههای داخلی توان DC و دیجیتال کمسرعت |
| FR-4 با $Tg$ بالا | Isola 370HR / S1000-2M | $3.92 - 4.04$ | $0.015 - 0.018$ | $45 - 55\text{ ppm/}^\circ\text{C}$ | $175^\circ\text{C} - 185^\circ\text{C}$ | هسته داخلی دیجیتال پرسرعت و ساختاری |
| هیدروکربن سرامیکی | Rogers RO4350B / RO4003C | $3.48 \pm 0.05$ | $0.0037$ | $32\text{ ppm/}^\circ\text{C}$ | $175^\circ\text{C}$ (چرخه استاندارد FR-4) | میکرواستریپهای RF بیرونی، شبکههای تطبیق، آنتنها |
| باندپلی RF ترمست | Rogers RO4450F / RO4450T | $3.52 \pm 0.05$ | $0.0040$ | $40\text{ ppm/}^\circ\text{C}$ | $175^\circ\text{C} - 180^\circ\text{C}$ | لایه پیوند در مرز دیالکتریکهای ترکیبی |
| کامپوزیت PTFE | Rogers RO3003 / RT/duroid | $3.00 \pm 0.04$ | $0.0010$ | $24\text{ ppm/}^\circ\text{C}$ | همجوشی در $360^\circ\text{C}$ یا فیلم پیوند تخصصی | سنسورهای رادار 77 گیگاهرتز و آرایههای فازی |
فیزیک دیالکتریک فرکانس بالا: پراکندگی، تانژانت تلفات و عمق پوستی
در جریان مستقیم (DC) و فرکانسهای پایین، سیگنالهای الکتریکی از کل حجم مقطع عرضی مسیر مسی عبور میکنند. با صعود فرکانس به طیف گیگاهرتز، دو پدیده الکترومغناطیسی بر عملکرد PCB مسلط میشوند: تلفات دیالکتریک ($Df$) و اثر پوستی ($\delta$).
رژیمهای تضعیف الکترومغناطیسی
===================================
تضعیف کل α_total = α_d + α_c
تلفات دیالکتریک (α_d): تحت تسلط Df زیرلایه تلفات رسانا (α_c): تحت تسلط عمق پوستی
و زبری سطح R_z
α_d ≈ 2.3 x f x √Dk x tan(δ) [dB/in]
۱. محاسبه عمق پوستی
به دلیل جریانهای گردابی القاشده درون رسانا، جریان متناوب بهصورت نمایی در پیرامون بیرونی مسیر مسی متمرکز میشود. عمق پوستی ($\delta$) عمق زیر سطحی است که در آن چگالی جریان به $1/e$ ($36.8%$) میرسد:
$$\delta = \sqrt{\frac{\rho}{\pi \cdot f \cdot \mu_0 \cdot \mu_r}} = \frac{66.1}{\sqrt{f}} \quad (\mu\text{m, برای مس استاندارد در } 20^\circ\text{C})$$
که در آن:
- $\rho = 1.72 \times 10^{-8}\ \Omega\cdot\text{m}$ (مقاومت ویژه مس آنیلشده)
- $\mu_0 = 4\pi \times 10^{-7}\ \text{H/m}$ (گذردهی مغناطیسی خلأ)
- $\mu_r = 1.0$ (گذردهی نسبی مس؛ غیرمغناطیسی)
- $f$ فرکانس بر حسب هرتز است
عمق پوستی در برابر فرکانس کاری در مس خالص:
- در 1 GHz: δ = 2.09 µm
- در 5.8 GHz: δ = 0.87 µm
- در 10 GHz: δ = 0.66 µm
- در 28 GHz: δ = 0.39 µm (باند 5G mmWave)
- در 77 GHz: δ = 0.24 µm (باند رادار خودرویی)
در $28\text{ GHz}$، کل جریان RF از پوسته بیرونی میکروسکوپی به عمق تنها $0.39\ \mu\text{m}$ عبور میکند. اگر فویل مسی دارای زبری دندانهای دندریتیک استاندارد ($R_z \approx 4 - 7\ \mu\text{m}$) باشد، موج الکترومغناطیسی ناچار میشود در امتداد درهها و قلههای مارپیچ دندانههای مس حرکت کند که طول مسیر فیزیکی مؤثر را بهشدت افزایش داده و تلفات رسانا را $30%$ تا $50%$ بیشتر میکند.
ماتریس مواد زیرلایه دیالکتریک فرکانس بالا
انتخاب ماده هسته مناسب مستلزم تعادل پایداری دیالکتریک فرکانس بالا در برابر سازگاری ترمومکانیکی با خطوط تولید FR-4 است.
| خانواده ماده زیرلایه | شیمی رزین / تقویتکننده | ثابت دیالکتریک ($Dk$ در $10\text{ GHz}$) | ضریب تلفات ($Df$ در $10\text{ GHz}$) | رسانندگی گرمایی ($k$ بر حسب $\text{W/m}\cdot\text{K}$) | CTE محور Z ($50^\circ\text{C} - 260^\circ\text{C}$) | جذب رطوبت | ضریب هزینه نسبی ماده |
|---|---|---|---|---|---|---|---|
| FR-4 استاندارد | اپوکسی دوکارکردی / E-glass | $4.4 - 4.6$ | $0.018 - 0.022$ (تلفات بسیار بالا) | $0.25 - 0.30$ | $60 - 85\text{ ppm/}^\circ\text{C}$ | $0.35% - 0.50%$ | $1.0\times$ (مبنا) |
| FR-4 با $Tg$ بالا (Isola 370HR) | اپوکسی چندکارکردی / E-glass | $3.92 - 4.04$ | $0.015 - 0.018$ | $0.40 - 0.50$ | $45 - 55\text{ ppm/}^\circ\text{C}$ | $0.15% - 0.25%$ | $1.3\times - 1.6\times$ |
| Panasonic Megtron 6 | پلیفنیلن اکساید کمتلفات (PPO) | $3.40 - 3.60$ | $0.002 - 0.004$ (فوقالعاده کم) | $0.40 - 0.45$ | $38 - 45\text{ ppm/}^\circ\text{C}$ | $0.05% - 0.10%$ | $3.5\times - 4.5\times$ |
| Rogers RO4003C | هیدروکربن با پرکننده سرامیکی / شیشه بافته | $3.38 \pm 0.05$ | $\mathbf{0.0027}$ | $0.71$ (رسانش گرمایی بالا) | $46\text{ ppm/}^\circ\text{C}$ | $0.04%$ | $4.0\times - 5.5\times$ |
| Rogers RO4350B | هیدروکربن با پرکننده سرامیکی (UL 94V-0) | $3.48 \pm 0.05$ | $\mathbf{0.0037}$ | $0.69$ | $32\text{ ppm/}^\circ\text{C}$ (تطبیق با Cu) | $0.04%$ | $4.5\times - 6.0\times$ |
| Rogers RO3003 | PTFE با پرکننده سرامیکی (شیشه غیربافته) | $3.00 \pm 0.04$ | $\mathbf{0.0010}$ (بسیار کم) | $0.50$ | $24\text{ ppm/}^\circ\text{C}$ | $0.04%$ | $6.0\times - 8.5\times$ |
| Taconic TLY-5 | PTFE خالص / میکروفیبر شیشه بافته | $2.20 \pm 0.02$ | $\mathbf{0.0009}$ | $0.22$ | $130\text{ ppm/}^\circ\text{C}$ (انبساط بالا) | $0.02%$ | $7.0\times - 10.0\times$ |
[!IMPORTANT] چرا RO4350B هسته هیبریدی برگزیده است: Rogers RO4350B مادهای ترمست است که دقیقاً مانند FR-4 استاندارد فرآوری میشود: برای سوراخهای فلزیشده به دزمیر پلاسمای تخصصی یا خوردن با سدیم نیاز ندارد، چرخههای استاندارد پرس لمینیشن خلأ با گشودگیهای متعدد را تحمل میکند و بدون افزودنیهای هالوژنی استاندارد مقاومت در برابر شعله UL 94V-0 را برآورده میکند.
معماری استکآپ هیبریدی و قواعد لمینیشن ترکیبی
وقتی لمینیشن زیرلایههایی با مدولهای الاستیسیته و ضرایب انبساط حرارتی متفاوت را ترکیب میکند، در صورت عدم تعادل دقیق استکآپ ممکن است تغییرشکل مکانیکی شدیدی رخ دهد (خمیدگی و پیچش بیش از $0.75%$ طبق IPC-TM-650 2.4.22).
استکآپ هیبریدی RF متقارن ۶ لایه
=====================================
لایه 1: سیگنال RF بالایی ───────── میکرواستریپ / آنتنها (RO4350B، مس VLP 18 µm)
دیالکتریک 1-2: هسته Rogers RO4350B به ضخامت 0.508 mm (20 mil) (Dk = 3.48، Df = 0.0037)
لایه 2: صفحه زمین RF ─────────── زمین مرجع RF یکپارچه (مس VLP 18 µm)
دیالکتریک 2-3: دو لایه باندپلی ترمست Rogers RO4450F 1080 (دمای پخت: 175°C)
لایه 3: صفحه توان دیجیتال ──────── توزیع توان DC یکپارچه (مس 35 µm)
دیالکتریک 3-4: هسته FR-4 با Tg بالا به ضخامت 0.40 mm (Isola 370HR، Tg = 180°C)
لایه 4: گذرگاه دیجیتال پرسرعت ──── کنترل دیجیتال / مسیرهای SPI / I2C
دیالکتریک 4-5: دو لایه باندپلی Rogers RO4450F 1080
لایه 5: صفحه زمین دیجیتال ─────── مرجع زمین ثانویه
دیالکتریک 5-6: هسته Rogers RO4350B به ضخامت 0.508 mm (تعادل تغییرشکل مکانیکی)
لایه 6: سیگنال RF پایینی ──────── مسیریابی باند پایه / توان
قواعد بنیادین لمینیشن دیالکتریک ترکیبی:
- انتخاب باندپلی: هرگز پیشچسب FR-4 استاندارد را مستقیماً روی هسته هیدروکربن سرامیکی یا PTFE در خطوط انتقال RF حیاتی قرار ندهید. تانژانت تلفات بالاتر پیشچسب FR-4 ($Df \approx 0.018$) تضعیف سیگنال را روی لایه مرجع مجاور بدتر میکند. باندپلی Rogers RO4450F یا RO4450T را مشخص کنید که شیمی دیالکتریک یکسانی دارد ($Dk = 3.52، Df = 0.004$) و در $175^\circ\text{C}$ پخت میشود و با پروفایلهای حرارتی اتوکلاو FR-4 مطابقت دارد.
- تعادل متقارن برای جلوگیری از خمیدگی و پیچش: گرچه قرار دادن لمینت RF فقط روی لایه ۱ هزینه را کم میکند، ساخت نامتقارن (مثلاً Rogers بالا و FR-4 پایین) به دلیل نرخهای انقباض متفاوت ماتریسهای رزین، خمیدگی حرارتی دوفلزی در حین لحیمکاری ریفلو ($260^\circ\text{C}$) ایجاد میکند. در بردهای دقیق، ضخامت هسته دیالکتریک بیرونی را روی لایه پایین آینهای کنید.
- پروتکل دزمیر سوراخهای فلزیشده:
- برای هیدروکربن سرامیکی (سری RO4000): دزمیر شیمیایی استاندارد با پرمنگنات کاملاً سازگار است.
- برای لمینتهای PTFE خالص (RO3000 / RT/duroid): پرمنگنات نمیتواند رزین PTFE را بخورد. برد باید دزمیر پلاسما (مخلوط گازی $80%\ \text{CF}_4 / 20%\ \text{O}_2$) یا تیمار شیمیایی با سدیم نفتالن را بگذراند تا دیوارههای فلوروپلیمری سوراخ قبل از رسوب بذر مس الکترولس، تر و فعال شوند.
زبری سطح فویل مس و ابعاددهی تلفات درج
در فرکانسهای مایکروویو، پروفایل فیزیکی مرز مس-دیالکتریک تضعیف رسانا را تعیین میکند. فویلهای مسی PCB بر اساس زبری سطح میانگین دهنقطهای ($R_z$) طبقهبندی میشوند:
فویل الکترودپوزیت استاندارد (STD) Very Low Profile (VLP) / Rolled Annealed (RA)
==================================== =============================================
▲ /\ /\ /\ /\ /\ (Rz > 5.0 µm) ─-─-──-──-─-──-──-─-──-──-─-──-─ (Rz < 1.0 µm)
│ / \/ \ / \ / \/ \ ─────────────────────────────────────────────
▼/ \ / \/ \ سطح صاف و تخت: جریان پوستی در
دندانههای دندریتیک جریان RF را به مسیر مستقیم خطی با حداقل اتلاف
مسیر مارپیچ و پرمقاومت وا میدارند. اهمی میرود.
چندبرابرشدن تلفات رسانا بر اساس فیزیک Cannonball-Huray
| کلاس تیمار فویل مس | زبری متوسط ($R_z$) | ضریب مسیر عمق پوستی مؤثر | جریمه تلفات درج در $10\text{ GHz}$ | جریمه تلفات درج در $28\text{ GHz}$ | طیف کاربردی توصیهشده |
|---|---|---|---|---|---|
| الکترودپوزیت استاندارد (STD) | $4.5\ \mu\text{m} - 7.5\ \mu\text{m}$ | $1.40\times - 1.65\times$ | $+25% - 35%$ | $+50% - 70%$ (تلفات شدید) | فقط توان DC، دیجیتال کمسرعت |
| فویل تیمار معکوس (RTF) | $2.5\ \mu\text{m} - 3.5\ \mu\text{m}$ | $1.20\times - 1.35\times$ | $+15% - 20%$ | $+30% - 40%$ | سلولی زیر ۶ گیگاهرتز، Wi-Fi 6E |
| Very Low Profile (VLP) | $1.2\ \mu\text{m} - 2.0\ \mu\text{m}$ | $1.08\times - 1.15\times$ | $+5% - 10%$ | $+15% - 20%$ | رادار 10 تا 24 گیگاهرتز، 5G NR |
| Hyper-Very Low Profile (HVLP) | $0.6\ \mu\text{m} - 1.0\ \mu\text{m}$ | $1.02\times - 1.05\times$ | $< 3%$ | $+5% - 8%$ | فرانتاندهای mmWave 28 تا 40 گیگاهرتز |
| مس نورد-آنیلشده (RA) | $\le 0.5\ \mu\text{m} - 0.8\ \mu\text{m}$ | $1.00\times$ (نزدیک به ایدهآل) | مبنا ($0%$) | مبنا ($0%$) | رادار خودرویی 77 گیگاهرتز، Satcom |
مشخصه DFM: در نقشههای ساخت بردهای سخت دقیق فرکانس بالا صراحتاً ذکر کنید:"همه فویلهای مسی لایه ۱ و لایه ۲ باید بهصورت IPC-4562 درجه ۳ (VLP) یا درجه ۸ (HVLP) با زبری سطح تأییدشده Rz <= 1.5 µm مشخص شوند."
کاهش تداخلسنجی غیرفعال (PIM) در RF پرتوان
تداخلسنجی غیرفعال (PIM) تولید سیگنالهای هارمونیک ناخواسته ناشی از اختلاط غیرخطی دو یا چند فرکانس حامل ارسالی پرتوان ($f_1, f_2$) است. در ایستگاههای پایه سلولی و رادارهای آرایه فازی، این حاصلضربهای تداخلسنجی غیرفعال (مانند مرتبه سوم $2f_1 - f_2$) مستقیماً در باند گیرنده میافتند و تقویتکننده کمنویز (LNA) فرانتاند را کور میکنند.
حاملهای ارسالی پرتوان تداخلسنجی مرتبه ۳ تولیدشده (IM3)
=============================== =========================================
(حامل f1) (حامل f2) (حاصل PIM: 2f1 - f2)
│ │ │
│ +43 dBm │ +43 dBm │
│ (20 W) │ (20 W) ▼ در باند RX میافتد!
│ │ ┌──────────────┐
▼ ▼ │ < -160 dBc │ (مشخصه هدف)
───────────────────────────────────────────────────────────┴──────────────┴──────────►
فرکانس (MHz)
قواعد DFM حیاتی برای سرکوب PIM ($\le -160\text{ dBc}$):
- ممنوعیت نیکل فرومغناطیسی در مسیرهای RF: نیکل فلز واسطه فرومغناطیسی است. هیسترزیس مغناطیسی نیکل تحت جریانهای RF بالا مقاومت غیرخطی شدیدی ایجاد میکند. روکش استاندارد ENIG (Electroless Nickel Immersion Gold) سطوح PIM فاجعهباری ($>-90\text{ dBc}$ تا $-110\text{ dBc}$) تولید میکند و استانداردهای پذیرش اپراتورهای سلولی را نمیگذراند.
- مشخص کردن روکشهای سطحی غیرمغناطیسی:
- نقره immersion (IAg): نقره خالص کاملاً غیرمغناطیسی، بسیار رسانا ($\sigma = 6.3 \times 10^7\ \text{S/m}$) و بهترین عملکرد PIM را دارد ($\le -165\text{ dBc}$).
- قلع immersion (ISn): عملکرد غیرمغناطیسی عالی برای سنسورهای رادار خودرویی.
- Direct Immersion Gold (DIG) / ENEPIG با سد غیرمغناطیسی: لحیمپذیر و قابل باند سیمی بدون اعوجاج مغناطیسی.
- حذف ویسکرهای میکروخوردگی: خوردگی شیمیایی باید بهدقت کنترل شود تا از برجستگیهای میکرویی و دندانههای تیز خوردگی زیرین در لبههای مسیر جلوگیری شود. نوکهای تیز رسانا تحت ولتاژهای RF بالا انتشار الکترون میدان سرد غیرخطی میکروسکوپی ایجاد میکنند.
DFM برای RF، حصار ویای زمین و استثنای ماسک لحیم
طراحی خطوط انتقال روی زیرلایههای RF هیبریدی مستلزم انضباط دقیق چیدمان فیزیکی برای جلوگیری از مدهای تابش زیرلایه و جابهجایی فاز انگلی است.
موجبر کوپلنار با زمین (CPWG) و حصار ویای زمین
=================================================
──[ صفحه زمین ]── ──[ رسانای RF (W) ]── ──[ صفحه زمین ]──
○ ○ ○ (شکاف S) (شکاف S) ○ ○ ○
│ │ │ │ │ │ <- ویای زمین
════════════════════════════════════════════════════════════════════════ <- صفحه زمین RF
- گام بین مراکز ویاها: P <= λ_g / 10 (تابش صفحات موازی را سرکوب میکند)
- فاصله رسانا تا حصار ویا: D ≈ 1.5 x W (از اعوجاج مُدی جلوگیری میکند)
۱. قواعد دوختن حصار ویای زمین
برای جلوگیری از نشت انرژی الکترومغناطیسی به حفره زیرلایه بهصورت مدلهای موجبر صفحات موازی، ویای زمین باید دو سمت خط انتقال را دربرگیرد:
- گام ($P$): فاصله مرکز به مرکز ویای زمین مجاور باید کمتر از یکدهم طول موج هدایتشده در بالاترین فرکانس کاری باشد: $$P \le \frac{\lambda_g}{10} = \frac{c}{10 \cdot f \cdot \sqrt{Dk}}$$ مثال: در $28\text{ GHz}$ در RO4350B ($Dk = 3.48$)، $\lambda_g \approx 5.74\text{ mm}$. حداکثر گام ویا $P \le 0.57\text{ mm}$ ($22\text{ mil}$) است.
- خلوص رسانا: فاصله جانبی حداقل $1.5\times$ تا $2\times$ عرض مسیر را بین لبه مسیر و لبه بشکه ویای زمین حفظ کنید تا از کشش خازنی امپدانس جلوگیری شود.
۲. حذف ماسک لحیم از روی میکرواستریپهای RF
ماسک لحیم مایع عکسپذیر (LPI) استاندارد برای عایقبندی، مقاومت شیمیایی و مهار سد لحیم طراحی شده است — نه انتشار RF:
- ماسک لحیم ضریب تلفات بالا ($Df \approx 0.02 - 0.035$) و ثابت دیالکتریک بالا ($Dk \approx 3.8 - 4.2$) دارد.
- اعمال ماسک لحیم روی مسیر میکرواستریپ RF سرعت فاز را کند میکند، فرکانسهای مرکزی رزونانس را تا $3% - 5%$ جابهجا میکند و تلفات دیالکتریک را در $10\text{ GHz}$ به میزان $0.3\text{ dB} - 0.8\text{ dB}$ در هر اینچ افزایش میدهد.
- الزام: یک دیافراگم خلوص صریح ماسک لحیم (لایه
.GTS) ایجاد کنید که همه خطوط میکرواستریپ فرکانس بالا، شبکههای تطبیق و عناصر آنتن صفحهای را بپوشاند و مس را تنها با نقره immersion یا طلای immersion محافظتشده بگذارد.
پروتکل آزادسازی CAM و تولید RF فرکانس بالا
پیش از نهاییسازی مهندسی CAM و آزادسازی بستههای داده هیبریدی فرکانس بالا به تولید، هر پارامتر تولید را در برابر پروتکل آزادسازی مهندسی زیر بررسی کنید:
| پارامتر مهندسی RF | مشخصه هدف و قاعده | راستیآزمایی آزادسازی تولید |
|---|---|---|
| لمینت هسته RF بر اساس MPN | Rogers RO4350B یا RO4003C صراحتاً با تلورانس ضخامت هسته مشخص شود | یادداشت ماده روی نقشه سوراخکاری و ساخت؛ جایگزینی عمومی ممنوع |
| ماده باندپلی مرز | باندپلی ترمست Rogers RO4450F یا RO4450T تطبیقیافته با چرخه اتوکلاو FR-4 | تطبیق متقابل BOM استکآپ؛ پیشچسب FR-4 استاندارد روی مرزهای مرجع RF ممنوع |
| زبری فویل مس | Very Low Profile (VLP) یا Hyper-VLP ($R_z \le 1.5\ \mu\text{m}$) روی لایههای رسانای RF | راستیآزمایی گواهی نورد؛ گزارش آزمون پروفیلومتری زبری سطح |
| تعادل متقارن استکآپ | ضخامت دیالکتریک و توزیع مس نسبت به مرکز استکآپ آینهای باشد | ممیزی چیدمان پیش از لمینیشن برای تضمین خمیدگی و پیچش $\le 0.75%$ |
| روکش سطحی غیرمغناطیسی | نقره immersion (IAg) یا ENEPIG غیرمغناطیسی؛ ENIG نیکلی در مسیرهای RF ممنوع | نقشه مشخصات آبکاری؛ آزمون راستیآزمایی PIM ($\le -160\text{ dBc}$) |
| خلوص رهایی ماسک لحیم | دیافراگمهای ماسک بهطور کامل از میکرواستریپها، موجبرهای کوپلنار و آرایههای پچ حذف شود | بازرسی همپوشانی Gerber .GTS / .GBS روی لایههای رسانای RF |
| گام و خلوص حصار ویا | فاصله ویای زمین $P \le \lambda_g / 10$؛ خلوص رسانا تا لبه بشکه $\ge 1.5 \times W$ | ممیزی خلوص DRC خودکار روی شبکههای دوختن زمین |
| مدلسازی امپدانس کنترلشده | کوپنهای $50\ \Omega$ تکانتهایی ($\pm 5%$) و $100\ \Omega$ دیفرانسیلی ($\pm 7%$) تعریف شود | چیدمان کوپن آزمون TDR روی پنل مادر تولید |
برای شبیهسازیهای پیشرفته استکآپ، ادغام پیچیده میکروویا یا مسیریابی توان دقیق روی هیبریدهای RF، دادههای ODB++ یا Gerber خود را مستقیماً از طریق پورتال تولید بردهای سخت APTPCB به تیم مهندسی ما بارگذاری کنید. برای اتصالات خمشی دینامیک و گیمبال، به راهنمای شعاع خمش دینامیک بردهای سخت-انعطافپذیر مراجعه کنید.
سؤالات متداول درباره استکآپهای PCB هیبریدی فرکانس بالا و RF
۱. مزیت اصلی استکآپ PCB هیبریدی Rogers و FR-4 چیست؟
استکآپ هیبریدی عملکرد الکتریکی لمینتهای مایکروویو فرکانس بالا را روی لایههای سیگنال RF حیاتی فراهم میکند و در عین حال از FR-4 ارزان با $Tg$ بالا برای مسیریابی دیجیتال و توان غیر RF استفاده میکند. این رویکرد دیالکتریک ترکیبی هزینه مواد خام را در مقایسه با برد تماماً Rogers به میزان $50%$ تا $70%$ کاهش میدهد، صلبیت مکانیکی را بهبود میبخشد، انبساط حرارتی محور Z را کم میکند (و از سوراخهای فلزیشده در برابر ترک بشکه محافظت میکند) و سازگاری با خطوط استاندارد تولید PCB چندلایه را ممکن میسازد.
۲. آیا میتوان هستههای Rogers سری RO4000 را با پیشچسب FR-4 استاندارد لمینیت کرد؟
خیر، پیشچسب FR-4 استاندارد نباید در تماس مستقیم با خطوط میکرواستریپ RF یا لایههای انتقال پرسرعت به کار رود. اپوکسی FR-4 استاندارد ضریب تلفات بالایی دارد ($Df \approx 0.018 - 0.022$) که تلفات دیالکتریک شدید و اعوجاج فاز روی صفحات مرجع RF مجاور ایجاد میکند. علاوه بر این، جریان رزین پیشچسب FR-4 میتواند تغییرات ضخامتی ایجاد کند که امپدانس کنترلشده را تغییر دهد. در عوض، طراحان باید از مواد باندپلی ترمست تخصصی مانند Rogers RO4450F یا RO4450T استفاده کنند که تلفات کمی دارند ($Df = 0.004$) و در دماهای اتوکلاو استاندارد FR-4 ($175^\circ\text{C}$) پخت میشوند.
۳. چرا روکش سطحی ENIG استاندارد عملکرد RF را تضعیف کرده و PIM ایجاد میکند؟
ENIG (Electroless Nickel Immersion Gold) لایهای از نیکل الکترولس ($3 - 6\ \mu\text{m}$) را زیر لایه نازکی از طلای immersion مینشاند. نیکل مادهای فرومغناطیسی با گذردهی مغناطیسی بالا ($\mu_r \approx 100 - 600$) است. در میدانهای الکترومغناطیسی متناوب فرکانس بالا، هیسترزیس مغناطیسی نیکل تلفات درج بالایی وارد کرده و تحت توان بالا مقاومت غیرخطی تولید میکند که اعوجاج شدید تداخلسنجی غیرفعال (PIM) ($>-90\text{ dBc}$) به بار میآورد. برای طراحیهای RF و مایکروویو باید روکشهای غیرمغناطیسی مانند نقره immersion (IAg) یا قلع immersion (ISn) مشخص شوند.
۴. زبری سطح مس چگونه بر تلفات درج در فرکانسهای بالای ۱۰ گیگاهرتز اثر میگذارد؟
در فرکانسهای مایکروویو، جریان به عمق پوستی بیرونی میکروسکوپی رسانا محدود است ($\delta = 0.66\ \mu\text{m}$ در $10\text{ GHz}$؛ $\delta = 0.39\ \mu\text{m}$ در $28\text{ GHz}$). اگر فویل مسی زبری دندانهای دندریتیک استاندارد ($R_z > 5\ \mu\text{m}$) داشته باشد، جریان بهجای خط مستقیم ناچار است از کنتورهای میکروسکوپی موجدار دندانههای مس بگذرد. این فاصله فیزیکی مؤثر را افزایش میدهد، مقاومت رسانا را بالا میبرد و تلفات درج فرکانس بالا را $30%$ تا $60%$ چندبرابر میکند. استفاده از فویلهای Very Low Profile (VLP) یا نورد-آنیلشده ($R_z \le 1.0\ \mu\text{m}$) بازده انتقال صفحهای ایدهآل را بازمیگرداند.
۵. چرا ماسک لحیم باید از خطوط میکرواستریپ فرکانس بالا حذف شود؟
ماسک لحیم LPI (Liquid Photoimageable) استاندارد ماده دیالکتریک کالیبرهنشدهای با ثابت دیالکتریک بالا ($Dk \approx 4.0$) و ضریب تلفات بالا ($Df \approx 0.02 - 0.035$) است. وقتی ماسک لحیم مسیر میکرواستریپ RF را میپوشاند، میدان الکترومغناطیسی حاشیهای به ماسک تلفاتی نفوذ کرده و در $10\text{ GHz}$ $0.3\text{ dB}$ تا $0.8\text{ dB}$ تلفات درج در هر اینچ میافزاید. علاوه بر این، تلورانسهای ساخت ضخامت پوشش تر ماسک لحیم ($\pm 10\ \mu\text{m}$) جابهجاییهای امپدانس غیرقابلپیشبینی وارد کرده و فیلترهای RF رزونانسی و عناصر آنتن را از کوک خارج میکنند.
