Руководство по проектированию печатных плат для нейрофидбэка: характеристики, снижение шума и контрольный список производства

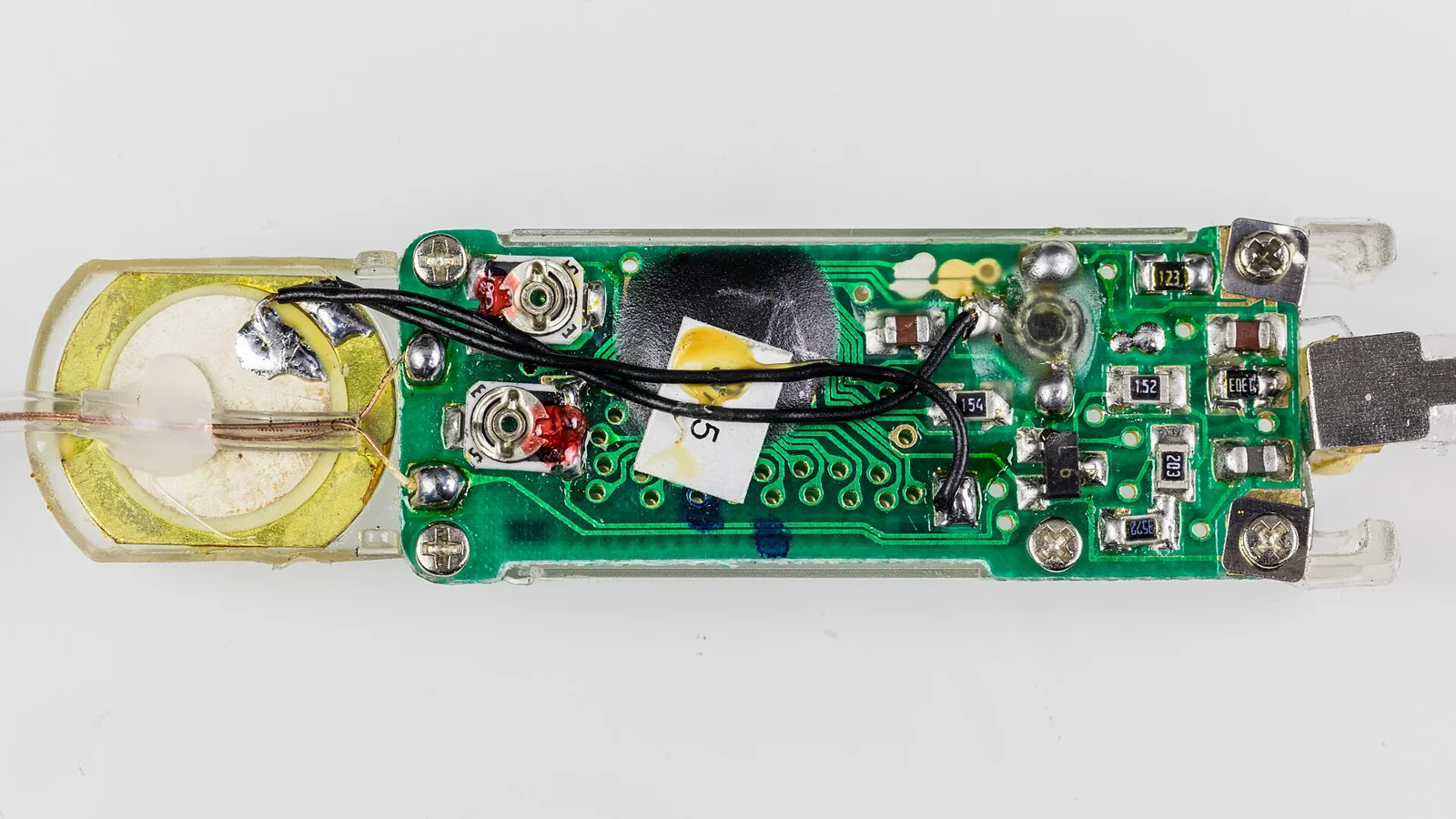

Системы нейрообратной связи полагаются на захват ЭЭГ-сигналов микровольтного уровня из мозга, что делает плату нейрообратной связи наиболее критичным компонентом для целостности сигнала. В отличие от стандартной бытовой электроники, эти платы требуют исключительной помехоустойчивости, точного согласования импеданса и строгого соблюдения медицинских стандартов безопасности. Инженеры должны учитывать сложные компромиссы между форм-фактором, изоляцией сигнала и безопасностью пациента.

APTPCB (APTPCB PCB Factory) специализируется на производстве высоконадежных плат для биосигнальных приложений. Это руководство охватывает специфические инженерные требования, режимы отказов и производственные протоколы, необходимые для изготовления функциональной и безопасной платы нейрообратной связи.

Плата нейрообратной связи: краткий ответ (30 секунд)

Изоляция сигнала обязательна: Аналоговые входные цепи (AFE) должны быть электрически изолированы от цифровых обрабатывающих и силовых секций для предотвращения связи сетевых помех (50/60 Гц).
Критичность структуры слоев: Используйте как минимум 4-слойную структуру. Выделите внутренние слои для сплошных заземляющих и силовых плоскостей, чтобы они действовали как экраны для чувствительных аналоговых дорожек.
Защита дорожек: Окружите чувствительные входные дорожки ЭЭГ защитными заземлениями (защитными кольцами), чтобы минимизировать токи утечки и перекрестные помехи.
Размещение компонентов: Разместите аналого-цифровой преобразователь (АЦП) как можно ближе к входам электродов, чтобы минимизировать длину пути аналоговых сигналов.
Покрытие поверхности: Химическое никелирование с иммерсионным золотом (ENIG) предпочтительнее HASL для более плоских поверхностей и лучшей надежности контакта, особенно для компонентов AFE с мелким шагом.
Безопасный зазор: Соблюдайте расстояния утечки и воздушные зазоры в соответствии с IEC 60601-1 (обычно >8 мм для изоляции от сети), если устройство подключается к сетевому питанию.

Когда применяются печатные платы для нейрообратной связи (и когда нет)

Применяйте правила проектирования печатных плат для нейрообратной связи, когда:

Разрабатываете клинические ЭЭГ-системы: Устройства, предназначенные для диагностики или терапии, требующие высокого коэффициента подавления синфазного сигнала (CMRR).
Создаете интерфейсы мозг-компьютер (BCI): Системы, преобразующие нейронную активность в команды, где задержка и четкость сигнала имеют первостепенное значение.
Проектируете носимые устройства для мониторинга сна: Головные повязки или пластыри, которые должны надежно работать вблизи уровня шума окружающей среды.
Интегрируете активные электроды: Печатные платы, расположенные непосредственно на месте датчика для предварительного усиления сигналов перед передачей.
Осуществляете био-сбор данных исследовательского уровня: Регистраторы данных, требующие 24-битного разрешения и чрезвычайно низкого шума, приведенного ко входу.

Не применяйте эти строгие правила, когда:

Создаете простые ЭМГ-триггеры: Мышечные сигналы измеряются в милливольтах (в 1000 раз сильнее ЭЭГ) и не требуют такого же экстремального подавления шума.
Используете общее потребительское IoT: Стандартных правил FR4 достаточно для устройств, не измеряющих биологические микровольты.
Прототипирование нефункциональных механических макетов: Если проверяется только соответствие, стандартные методы или методы 3D-печати печатных плат для проверки формы достаточны и дешевле.
Промышленное управление высокой мощности: Требования к безопасности и изоляции для высокого напряжения принципиально отличаются от требований к безопасности биопотенциалов при контакте с пациентом.

Правила и спецификации печатных плат для нейрофидбэка (ключевые параметры и ограничения)

В следующей таблице представлены производственные и конструктивные параметры, необходимые для достижения низкого уровня шума, подходящего для приложений нейрофидбэка.

Правило	Рекомендуемое значение/диапазон	Почему это важно	Как проверить	Если проигнорировано
Ширина дорожки (аналоговая)	6–8 mil (0,15–0,2мм)	Балансирует импеданс и технологичность; слишком тонкая увеличивает сопротивление/шум.	Проверка DFM / Расчет импеданса	Затухание сигнала или производственные дефекты.
Зазор (ВВ изоляция)	> 8,0 мм (Сеть к Пациенту)	Предотвращает поражение электрическим током; соответствует стандартам IEC 60601-1 MOPP.	CAD DRC / Проверка безопасности	Непройденная сертификация безопасности; риск для пациента.
Толщина меди	1 унция (35мкм)	Стандарт для целостности сигнала; толстая медь редко требуется для ЭЭГ.	Анализ поперечного сечения	Ненужные затраты или неровная топография поверхности.
Цвет паяльной маски	Матовый зеленый или синий	Матовые покрытия снижают утомляемость глаз при ручном осмотре; зеленый цвет имеет лучшее разрешение перемычек.	Визуальный осмотр	Глянцевые маски могут вызывать проблемы с отражением во время сборки.
Тип переходного отверстия	Затентованное или Заглушенное	Предотвращает растекание припоя и короткие замыкания под компонентами BGA/QFN.	Проверка по IPC Класс 2/3	Короткие замыкания на микросхемах AFE с малым шагом.
Диэлектрический материал	Высокотемпературный FR4 (Tg > 170°C)	Обеспечивает стабильность во время оплавления и работы; низкая утечка.	Технический паспорт материала	Деформация платы или увеличение тока утечки.
Аналогово-цифровое разделение	Звездное заземление или разделенная плоскость	Предотвращает искажение аналоговых ЭЭГ-сигналов цифровым шумом переключения.	Проверка компоновки	Высокий уровень шума; непригодные данные.
Покрытие поверхности	ENIG	Плоская поверхность для компонентов с малым шагом; стойкость к окислению.	Рентгенофлуоресцентный анализ (РФА)	Плохие паяные соединения на крошечных АЦП.
Входное сопротивление	> 1 ГОм	Соответствует высокому сопротивлению сухих/влажных электродов для предотвращения потери сигнала.	Сетевой анализатор	Потеря сигнала; плохое качество контакта.
Зазор защитного кольца	6 мил (0,15 мм)	Минимизирует ток утечки в высокоимпедансные входные дорожки.	DRC / Электронное тестирование	Увеличение шума; дрейф смещения постоянного тока.

Этапы реализации печатных плат для нейрообратной связи (контрольные точки процесса)

Успешное производство требует дисциплинированного подхода от схемы до окончательной сборки.

Разделение схемы:
- Действие: Логически разделить схему на "Сторону пациента" (изолированную) и "Системную сторону" (неизолированную).
- Ключевой параметр: Номинал изоляционного барьера (например, 5 кВ).
- Проверка: Убедиться, что оптопары или цифровые изоляторы правильно пересекают барьер.
Определение стека слоев:

Действие: Определите 4- или 6-слойную структуру. Слой 2 должен быть сплошной земляной плоскостью.
- Ключевой параметр: Толщина диэлектрика (препрега) для контролируемого импеданса.
- Проверка: Подтвердите доступность структуры слоев с инженерной поддержкой APTPCB.

Размещение компонентов (сначала AFE):
- Действие: Разместите сначала ЭЭГ-усилитель/АЦП, сохраняя входные линии короткими и симметричными.
- Ключевой параметр: Длина входной трассы в идеале < 10 мм.
- Проверка: Убедитесь, что дифференциальные пары согласованы по длине.
Разводка и экранирование:
- Действие: Разведите аналоговые входы с защитными трассами, подключенными к опорному напряжению (не обязательно к земле).
- Ключевой параметр: Зазор между трассой и защитной трассой.
- Проверка: Выполните DRC, чтобы убедиться, что защитные трассы не нарушают минимальный зазор.
Проектирование плоскости питания:
- Действие: Создайте разделенные плоскости питания. Используйте LDO (стабилизаторы с низким падением напряжения) для аналогового питания, чтобы минимизировать пульсации.
- Ключевой параметр: Коэффициент подавления пульсаций источника питания (PSRR).
- Проверка: Убедитесь, что цифровые токи питания не протекают через аналоговый путь возврата земли.
DFM-обзор:
- Действие: Отправьте Gerber-файлы для обзора проектирования для производства (DFM).
- Ключевой параметр: Минимальное кольцевое кольцо и соотношение сторон сверления.
- Проверка: Устраните все предупреждения о «заусенцах» или «кислотных ловушках».
Изготовление и сборка:
- Действие: Изготовьте голые платы и приступайте к SMT-сборке.
- Ключевой параметр: Пиковая температура профиля оплавления.

Проверка: Автоматическая оптическая инспекция (АОИ) на наличие перемычек припоя на микросхемах с малым шагом выводов.

Функциональное тестирование:
- Действие: Включить питание и измерить базовый шум при закороченных входах.
- Ключевой параметр: Шум, приведенный ко входу (< 1 мкВ пик-пик).
- Проверка: Проверить производительность режекторного фильтра 50/60 Гц.

Устранение неполадок печатных плат нейробиоуправления (режимы отказов и исправления)

Даже при хорошем проектировании могут возникнуть проблемы с шумом. Используйте это руководство для диагностики распространенных неисправностей.

Симптом: Сетевой фон 50/60 Гц

Причина: Плохое заземление, земляные петли или недостаточная изоляция.
Проверка: Измерьте непрерывность между аналоговыми и цифровыми землями (должно быть разомкнуто или подключено в одной звездообразной точке). Проверьте наличие "плавающих" экранов кабелей.
Исправление: Внедрите схему "Right Leg Drive" (RLD) для активного подавления синфазных помех.
Предотвращение: Используйте дифференциальные входы и строго разделяйте области изоляции.

Симптом: Высокий дрейф базовой линии

Причина: Накопление постоянного смещения из-за поляризации электродов или токов утечки.
Проверка: Осмотрите чистоту печатной платы; остатки флюса могут быть проводящими.
Исправление: Тщательно очистите печатную плату ультразвуковой чисткой; включите коррекцию постоянного смещения в АЦП.
Предотвращение: Используйте высококачественные конденсаторы (X7R или C0G) в сигнальных трактах и убедитесь, что плата чиста перед нанесением конформного покрытия.

Симптом: Прерывистые пики сигнала

Причина: Трибоэлектрический эффект (движение кабеля) или ослабленные разъемы.
Проверка: Пошевелите кабели и разъемы, отслеживая сигнал.
Исправление: Используйте механически прочные разъемы (например, с фиксацией) и разгрузку натяжения.
Предотвращение: Выберите технологию жестко-гибких печатных плат для устранения разъемов между головкой датчика и блоком обработки.

Симптом: Чрезмерный высокочастотный шум

Причина: Алиасинг или связь цифрового тактового сигнала.
Проверка: Проверьте частоту среза фильтра сглаживания. Проверьте шины питания на наличие цифрового коммутационного шума.
Исправление: Добавьте ферритовые бусины к входам питания аналоговой секции; улучшите экранирование.
Предотвращение: Прокладывайте линии цифрового тактового сигнала вдали от аналоговых входов и используйте заземляющие переходные отверстия для соединения обратных путей.

Как выбрать печатную плату для нейробиоуправления (проектные решения и компромиссы)

Выбор правильной архитектуры зависит от форм-фактора устройства и предполагаемого сценария использования.

Жесткая печатная плата против жестко-гибкой печатной платы

Жесткая печатная плата: Лучше всего подходит для настольных консолей или стационарных усилителей. Она экономична и легче модифицируется во время прототипирования. Однако для подключения к электродам требуется кабельная разводка, что может привести к появлению шума.
Жестко-гибкие печатные платы (Rigid-Flex PCB): Идеально подходят для носимых гарнитур. Гибкие секции позволяют схеме соответствовать кривизне головы, уменьшая длину и вес кабеля. Это улучшает целостность сигнала за счет минимизации расстояния между электродом и усилителем. Подробности см. в разделе Возможности Rigid-Flex.

Стандартное производство против аддитивного производства

Стандартное травление: Золотой стандарт для целостности сигнала. Медные дорожки на FR4 обеспечивают предсказуемое сопротивление и импеданс.
Аддитивное производство / 3D-печать печатных плат: Новые технологии позволяют печатать проводящие дорожки непосредственно на изогнутых корпусах гарнитур. Хотя это полезно для быстрого прототипирования механической подгонки, проводимость и шумовые характеристики печатных чернил часто уступают стандартной меди. Используйте методы 3D-печати печатных плат для макетов корпусов или некритичных межсоединений, но придерживайтесь традиционного изготовления для секций усилителей с высоким коэффициентом усиления.

Дискретные компоненты против интегрированных AFE

Дискретные: Создание усилителей с операционными усилителями позволяет настраивать усиление и полосу пропускания, но потребляет больше места на плате и энергии.
Интегрированные AFE: Современные биопотенциальные чипы (например, TI ADS1299) объединяют усилители и АЦП. Они экономят место и уменьшают петли наводки шума, что делает их предпочтительным выбором для компактных печатных плат нейрообратной связи.

FAQ по печатным платам нейрообратной связи (DFM)

Q: Каково обычное время выполнения прототипа печатной платы для нейробиоуправления? A: Стандартные жесткие прототипы обычно занимают 3–5 дней. Сложные жестко-гибкие конструкции или платы, требующие специальных медицинских материалов, могут занять 8–12 дней.

Q: Как стоимость печатной платы для нейробиоуправления соотносится со стандартной платой? A: Затраты на 20–40% выше из-за более строгих требований: покрытие ENIG, более жесткий контроль импеданса, большее количество слоев (4+) и часто критерии проверки Класса 3 для медицинской надежности.

Q: Каковы критерии приемки для этих плат? A: Помимо стандартного IPC-A-600 Класса 2, печатные платы для нейробиоуправления часто требуют IPC Класса 3 для металлизированных сквозных отверстий. Электрические испытания должны проверять 100% целостность цепи, а купоны импеданса должны находиться в пределах допуска ±10% или ±5%.

Q: Нужны ли мне специальные материалы для этих печатных плат? A: Стандартный FR4 обычно достаточен, но High-Tg FR4 рекомендуется для надежности. Для высокочастотных беспроводных передающих модулей на той же плате могут потребоваться гибридные стеки с использованием материалов Rogers.

Q: Какие файлы требуются для проверки DFM? A: Предоставьте файлы Gerber (RS-274X), файлы сверления NC, чертеж стека, указывающий требования к импедансу, и список цепей для сравнения электрических испытаний.

Q: Может ли APTPCB помочь с поиском компонентов для медицинских AFE? A: Да, наши услуги по сборке под ключ включают поиск труднодоступных биопотенциальных чипов и обеспечение отслеживаемости для соответствия медицинским требованиям.

В: Как предотвратить перекрестные помехи на плотной печатной плате для нейрообратной связи? О: Используйте 4-слойную структуру с выделенным заземляющим слоем. Разделяйте аналоговые и цифровые дорожки как минимум на 3-кратную ширину дорожки (правило 3W) и избегайте их параллельного расположения.

В: Необходимо ли конформное покрытие? О: Да, для носимых устройств. Пот и влажность могут создавать пути утечки, которые портят высокоимпедансные измерения. Конформное покрытие защищает чувствительные аналоговые секции.

В: В чем разница между "активным экранированием" и "пассивным экранированием"? О: Пассивное экранирование подключает экран к земле. Активное экранирование управляет экраном буферизованной версией сигнала, эффективно компенсируя емкость кабеля. Печатная плата должна быть спроектирована для поддержки дополнительных управляющих линий для активного экранирования.

В: Могу ли я использовать методы 3D-печати печатных плат для конечного продукта? О: В целом, нет. Аддитивное производство для электроники в настоящее время лучше подходит для антенн или простых межсоединений. Высокое сопротивление печатных дорожек создает тепловой шум, который неприемлем для сигналов ЭЭГ.

Производство медицинских печатных плат – Специфические стандарты для медицинских устройств.
Технология печатных плат HDI – Для миниатюризации носимых ЭЭГ-гарнитур.
Калькулятор импеданса – Проверьте ширину дорожек перед трассировкой.

Глоссарий печатных плат для нейробиоуправления (ключевые термины)

Термин	Определение
ЭЭГ (Электроэнцефалограмма)	Запись электрической активности мозга, обычно измеряемая в микровольтах ($\mu V$).
CMRR (Коэффициент подавления синфазного сигнала)	Способность усилителя подавлять шум, присутствующий на обоих входах (например, сетевой фон), одновременно усиливая дифференциальный сигнал мозга.
AFE (Аналоговый входной каскад)	Часть схемы, содержащая усилители и фильтры, которые обрабатывают необработанный аналоговый сигнал перед оцифровкой.
Защитное кольцо	Медная дорожка, окружающая чувствительный узел, подключенная к тому же потенциалу, что и узел или земля, для перехвата токов утечки.
MOPP (Средства защиты пациента)	Стандарт безопасности, определенный в IEC 60601-1, требующий определенных изоляционных расстояний (пути утечки/воздушные зазоры).
Сухой электрод	Датчик, контактирующий с кожей без проводящего геля; требует сверхвысокого входного импеданса на печатной плате.
Активный электрод	Электрод со встроенной схемой усилителя непосредственно на небольшой печатной плате в месте расположения датчика.
Трибоэлектрический эффект	Шум, генерируемый разделением зарядов из-за механического движения или трения в кабелях/разъемах.
Опорный электрод	Базовый датчик, относительно которого измеряются другие каналы ЭЭГ.
Режекторный фильтр	Фильтр, предназначенный для специфического ослабления узкой полосы частот, обычно сетевого шума 50 Гц или 60 Гц.

Запросить коммерческое предложение на печатную плату для нейробиоуправления

Готовы производить ваше биосигнальное устройство? APTPCB предоставляет комплексные обзоры DFM, чтобы гарантировать, что ваша печатная плата для нейробиоуправления соответствует строгим требованиям по шуму и безопасности.

Чтобы получить точное коммерческое предложение, пожалуйста, предоставьте:

Файлы Gerber: Включая все слои меди, паяльную маску и шелкографию.
Производственный чертеж: С указанием материала (High-Tg FR4), толщины и финишного покрытия поверхности (рекомендуется ENIG).
Детали стека: Особенно если требуется контроль импеданса для линий данных USB или беспроводных линий.
Количество: Прототип (5–10 шт.) или объем массового производства.
Требования к сборке: Файлы BOM и pick-and-place, если вам требуется полная сборка печатной платы (PCBA).

Заключение: Следующие шаги для печатной платы нейробиоуправления

Разработка нейрофидбэк-печатной платы требует изменения мышления от цифровой логики к прецизионной аналоговой инженерии. Успех зависит от строгого управления шумами, правильного расположения слоев и соблюдения медицинских стандартов безопасности, таких как IEC 60601. Следуя изложенным здесь правилам защиты трасс, изоляции и выбора материалов, вы сможете создать надежную платформу для сбора высокоточных данных мозговых волн. Будь то для клинических исследований или потребительских носимых устройств, печатная плата является основой качества сигнала.
