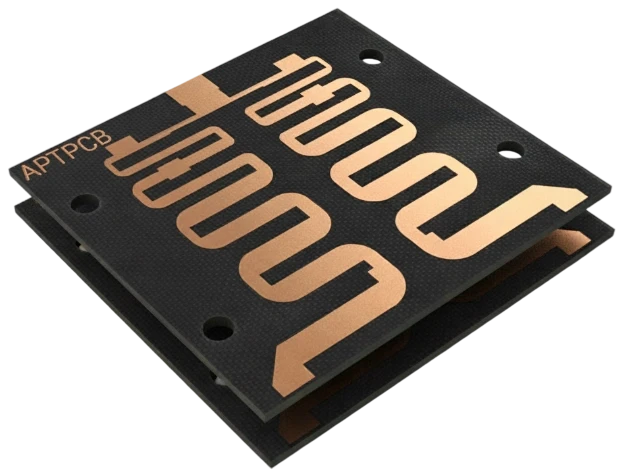

Hero: СВЧ PCB

ROGERS / PTFE / НИЗКИЕ ПОТЕРИ

Производство СВЧ PCB — RF & microwave ready

RF/microwave PCB на ламинатах Rogers/PTFE с точным контролем импеданса, мехобработкой кавити и VNA-тестированием для telecom, aerospace и automotive применений.

  • RO4350B / RO4003C
  • RO3003 / RT/duroid
  • Гибридный FR-4
  • Мехобработка кавити
  • ENEPIG / серебро
  • VNA-тестировано

Получить быстрый расчёт

1–77 GHzДиапазон частот
±5%Импеданс
120 W/m·KТепловые опции
4 kVHi-Pot
1–77 GHzДиапазон частот
±5%Импеданс
120 W/m·KТепловые опции
4 kVHi-Pot

Изготовление и монтаж СВЧ PCB

APTPCB изготавливает СВЧ PCB для GHz-систем, где точность геометрии и стабильность материала напрямую определяют поведение схемы. В процессах делаем акцент на прецизионной экспозиции и травлении, контролируемой обработке подложек и стабильности производства, необходимой для СВЧ трактов, структур связи и RF-разводки, критичной к параметрам.

Монтаж СВЧ PCB выполняется по специализированным маршрутам, рассчитанным на сохранение RF-характеристик: точное совмещение, контролируемая пайка и инспекция, ориентированная на высокорисковые RF-соединения и интерфейсы. APTPCB поддерживает стратегии верификации, позволяющие рано подтвердить параметры и удерживать стабильность дизайна при переходе от инженерных сборок к серийному выпуску.

Изготовление и монтаж СВЧ PCB

Поставленные СВЧ проекты

RF платы для telecom, automotive radar, aerospace и промышленной сенсорики на Rogers/PTFE ламинатах СВЧ класса.

Базовые станции 5G

Базовые станции 5G

Радар aerospace

Радар aerospace

Автомобильный радар

Автомобильный радар

Промышленные RF-датчики

Промышленные RF-датчики

IoT и умный дом

IoT и умный дом

Медицинские RF-устройства

Медицинские RF-устройства

RF параметры подтверждены

Купоны импеданса, VNA/S-параметры и климатические испытания подтверждают соответствие СВЧ PCB спецификации.

Скачать возможности
Rogers 4350B/4450RO3003/3035RT/duroidГибрид RF/FR-4импеданс ±5%VNA тестирование

СВЧ производственные услуги APTPCB

RF-ориентированная фабрикация с жёстким контролем процесса, финишей и тестов.

Типы СВЧ PCB

Backhaul radios, phased arrays, radar, mmWave и гибридные RF/FR-4 системы.

  • Microstrip/stripline антенны
  • Гибридные RF/цифровые платы
  • RF rigid-flex harnesses
  • RF структуры на металлической основе
  • Многослойные phased arrays

RF via и launch структуры

  • Via-ограждения
  • Металлизированные слоты
  • Переходы via-in-pad
  • Стабсы после backdrill
  • Встроенные copper coins

Примеры СВЧ stackup

  • RO4350B microstrip patch stackup
  • Гибрид RO3003 + FR-4 stripline
  • RT/duroid + copper coin radar module

Рекомендации по материалам и дизайну

Подбирайте ламинаты по Dk/Df, толщине и шероховатости меди.

  • Задать Dk/Df, толщину диэлектрика и шероховатость меди.
  • Зафиксировать финиш (серебро, ENEPIG) и требования к bonding.
  • Спланировать глубину кавити и металлизацию для фильтров.
  • Указать требования по изоляции для Hi-Pot и EMC.

Надёжность и валидация

СВЧ платы на Rogers/PTFE ламинатах проходят VNA, импедансные, влажностные и термоциклические испытания для требований telecom, automotive и aerospace.

Стоимость и применение

  • Использовать премиальные ламинаты только на RF слоях; сочетать с FR-4 для логики.
  • Панелизировать антенны для максимальной эффективности.
  • Выбирать финиши исходя из монтажа (серебро vs ENEPIG).

Маршрут производства СВЧ PCB

1

Stackup & RF review

Согласовать Dk/Df и шероховатость меди с частотными целями.

2

Imaging & etch

LDI с компенсацией под RF геометрию.

3

Cavity & drill

Мехобработка кавити, слотов и via-ограждений.

4

Plating & finish

Нанесение серебра/ENEPIG с жёсткими допусками.

5

Assembly prep

Планирование пайки, wire bond или коаксиального крепления.

6

RF validation

Испытания импеданса, VNA и климатические тесты.

Инжиниринг СВЧ stackup

CAM + RF инженеры помогают со stackup, дизайном кавити и моделями импеданса.

  • Подтвердить ламинаты и допустимые аналоги.
  • Определить маршруты кавити и металлизации.
  • Спланировать купоны импеданса и VNA fixtures.
  • Указать финиши и keep-out зоны под покрытия.
  • Документировать обращение с PTFE/керамикой.

Исполнение производства

Контроль травления, металлизации и тестов обеспечивает повторяемость.

  • Контроль травления и толщины диэлектрика.
  • Инспекция кавити, слотов и via.
  • Проверка толщины и адгезии финиша.
  • Проведение импеданс/VNA тестов.
  • Упаковка плат с защитными плёнками.

Преимущества СВЧ PCB

Низкие потери, стабильный Dk и высокая надёжность для RF дизайнов.

Низкие потери

Минимальные потери вставки вплоть до mmWave.

Стабильный Dk

Жёсткий допуск по диэлектрику сохраняет согласование.

Прецизионная мехобработка

Точные кавити и слоты.

Hybrid stackups

Комбинация СВЧ (Rogers/PTFE) сигнальных слоёв с FR-4 для оптимизации стоимости.

Упрощение системы

Интеграция антенн и логики на одной плате.

Документация

Полные SI пакеты.

Почему APTPCB?

СВЧ ламинаты (Rogers/PTFE) дают стабильные RF параметры в жёстких условиях эксплуатации.

Производственная линия APTPCB
Производственная линия APTPCB

Применения СВЧ PCB

5G/6G telecom, radar, satellite, automotive ADAS, medical и industrial RF modules опираются на СВЧ ламинаты на базе Rogers/PTFE систем.

Low-loss stackups помогают держать стабильными согласование и усиление.

Telecom & wireless

RRU, BTS и small cell radios.

RRUBTS

Automotive & ADAS

Radar, V2X и telematics.

RadarV2X

Aerospace & defense

Satcom, EW и radar modules.

SatcomEW

Test & measurement

RF instrumentation и calibration fixtures.

Instrumentation

Medical & life sciences

Imaging и therapy RF platforms.

ImagingTherapy

Industrial & IoT

Wireless sensors и gateways.

IoTSensors

Data center & AI

Co-packaged optics и mmWave modules.

Co-packagedmmWave

Energy & industrial

RF power amplifiers и sensors.

PASensors

СВЧ design challenges & solutions

Держите под контролем импеданс, кавити и финиши для RF fidelity.

Типовые сложности проектирования

01

Доступность материалов

Премиальные ламинаты требуют времени поставки.

02

Мехобработка кавити

Для фильтров и волноводов нужны жёсткие допуски.

03

Контроль импеданса

Любая вариация рассогласовывает matching networks.

04

Финиш поверхности

Финиш влияет на пайку, bonding и потери вставки.

05

Стабильность к среде

Влажность и температура могут сдвигать Dk.

06

Тестирование и документация

RF заказчики ожидают детальные VNA отчёты.

Наши инженерные решения

01

Планирование материалов

Резервировать СВЧ Rogers ламинаты и задавать допустимые альтернативы.

02

Machining playbooks

Установить стандарты глубины, металлизации и допусков.

03

Моделирование импеданса

Симуляции stackup + coupon тесты по каждой партии.

04

Рекомендации по финишу

Рекомендации по серебру, ENIG или ENEPIG.

05

Климатические испытания

Доступны испытания на влажность и термоциклирование.

Как контролировать стоимость СВЧ PCB

Microwave/Rogers PTFE материалы — премиальные: используйте их только на RF слоях, а в остальном сочетайте с FR-4. Стандартизируйте stackups, финиши и объём тестов, чтобы сроки и цена были предсказуемыми. Практики, которые помогают держать под контролем СВЧ ламинаты и hybrid stack-ups.

01 / 08

Hybrid stackups

Использовать СВЧ ламинаты только там, где это нужно.

02 / 08

Планирование объёма тестов

Определить, когда требуется полноценный VNA тест.

03 / 08

DFx collaboration

Ранние review предотвращают over-spec’d мехобработку.

04 / 08

Panel optimization

Панелизировать антенны для лучшего yield.

05 / 08

Shared fixtures

Повторно использовать монтажные fixtures между близкими дизайнами.

06 / 08

Finish playbooks

Выбирать финиш по реальным требованиям.

07 / 08

Finish alignment

Серебро vs ENEPIG vs ENIG под задачу.

08 / 08

Material forecasting

Резервировать ламинаты под повторяющиеся сборки.

Сертификации и стандарты

Качество, экология и отраслевые требования для надёжного производства.

Сертификация
ISO 9001:2015

Система качества для фабрикации RF PCB.

Сертификация
ISO 14001:2015

Экологический контроль для ламинации и металлизации.

Сертификация
ISO 13485:2016

Трассируемость для медицинских RF сборок.

Сертификация
IATF 16949

Automotive соответствие для radar PCB.

Сертификация
AS9100

Aerospace требования для satcom и avionics.

Сертификация
IPC-6012 Class 3

Performance стандарт для высоконадёжных RF PCB.

Сертификация
UL 94 V-0 / UL 796

Соответствие по воспламеняемости и диэлектрику.

Сертификация
RoHS / REACH

Соответствие по опасным веществам.

Как выбрать партнёра по СВЧ производству

  • Экспертиза по СВЧ материалам (Rogers/PTFE).
  • Внутренний RF machining (кавити, слоты).
  • VNA/S-parameter тестирование.
  • Селективные финиши и поддержка монтажа.
  • Возможность климатических испытаний.
  • RF DFx feedback за 24 часа.
Как выбрать партнёра по СВЧ производству

Консоль качества и стоимости

Контроль процесса и надёжности + экономические рычаги

Единая панель, связывающая контрольные точки качества с экономическими рычагами, сокращающими себестоимость.

Process & Reliability

Pre-Lamination Controls

Stack-Up Validation

  • Panel utilization+5–8%
  • Stack-up simulation±2% thickness
  • VIPPO planningPer lot
  • Material bake110 °C vacuum

Pre-Lamination Strategy

• Rotate outlines, mirror flex tails

• Share coupons across programs

• Reclaim 5-8% panel area

Registration

Laser & Metrology

Registration

  • Laser drill accuracy±12 μm
  • Microvia aspect ratio≤ 1:1
  • Coverlay alignment±0.05 mm
  • AOI overlaySPC logged

Laser Metrology

• Online laser capture

• ±0.05 mm tolerance band

• Auto-logged to SPC

Testing

Electrical & Reliability

Testing

  • Impedance & TDR±5% tolerance
  • Insertion lossLow-loss verified
  • Skew testingDifferential pairs
  • Microvia reliability> 1000 cycles

Electrical Test

• TDR coupons per panel

• IPC-6013 Class 3

• Force-resistance drift logged

Integration

Assembly Interfaces

Integration

  • Cleanroom SMTCarrier + ESD
  • Moisture control≤ 0.1% RH
  • Selective materialsLCP / low Df only where needed
  • ECN governanceVersion-controlled

Assembly Controls

• Nitrogen reflow

• Inline plasma clean

• 48h logistics consolidation

Architecture

Stack-Up Economics

Architecture

  • Lamination cyclesOptimize 1+N+1/2+N+2
  • Hybrid materialsLow-loss where required
  • Copper weightsMix 0.5/1 oz strategically
  • BOM alignmentStandard cores first

Cost Strategy

• Balance cost vs performance

• Standardize on common cores

• Low-loss only on RF layers

Microvia Planning

Via Strategy

Microvia Planning

  • Staggered over stacked-18% cost
  • Backdrill sharingCommon depths
  • Buried via reuseAcross nets
  • Fill specificationOnly for VIPPO

Via Cost Savings

• Avoid stacked microvias

• Share backdrill tools

• Minimize fill costs

Utilization

Panel Efficiency

Utilization

  • Outline rotation+4–6% yield
  • Shared couponsMulti-program
  • Coupon placementEdge pooled
  • Tooling commonalityPanel families

Panel Optimization

• Rotate for nesting efficiency

• Share test coupons

• Standardize tooling

Execution

Supply Chain & Coating

Execution

  • Material poolingMonthly ladder
  • Dual-source PPAPPre-qualified
  • Selective finishENIG / OSP mix
  • Logistics lanes48 h consolidation

Supply Chain Levers

• Pool low-loss material

• Dual-source laminates

• Match finish to need

FAQ по СВЧ PCB

Вопросы по материалам, финишам и тестированию.

Производство СВЧ PCB — загрузите данные для RF review

IPC Class 3 RF линии
Low-loss экспертиза
Hybrid stackups
RF валидация включена

Поделитесь stackup, частотными целями и планом монтажа — в течение одного рабочего дня вернём DFx замечания, SI план и сроки.
