Игольчатый адаптер для внутрисхемного тестирования PCBA

Услуга внутрисхемного тестирования

Услуги внутрисхемного тестирования PCBA (ICT)

Подтвердите доступ к тестовым точкам, проверки компонентов, электрические пределы, объём адаптера и поля результатов до выпуска оснастки. APTPCB разрабатывает стенд ICT вокруг утверждённых данных дизайна и производственного плана испытаний.

Доступные узлы
Покрытие подтверждено по данным дизайна
Выпущенный адаптер
Опора, щупы и программа под контролем
Прослеживаемые результаты
Согласованные записи для заказа

Получить быстрый расчёт

Полный расчёт →
Специфичен для дизайнаАнализ доступа
Выпущенный стендБаза адаптера
Подтверждён для каждой платыОбъём покрытия
Определяются заказомПоля результатов

Соответствие услуги и доступ дизайна

Подходит ли ICT как электрический тест для вашей PCBA?

ICT уместен, когда доступные тестовые точки позволяют повторяемые проверки цепей, коротких замыканий, обрывов и выбранных связей компонентов. Выделенный игольчатый адаптер обычно наиболее полезен, когда объём производства, повторяемость и потребности в изоляции отказов оправдывают специализированную оснастку.

Отправьте с заявкой
Предоставьте данные CAD или netlist, схему, BOM, позиционные обозначения компонентов, информацию о тестовых точках, контур платы и ограничения опоры, электрические пределы, файлы boundary scan где применимо, целевое количество и требуемые поля результата.

APTPCB подтверждает до изготовления оснастки
Мы проверяем доступ щупов, опору адаптера, ограничения изоляции, требования к питанию, ожидаемое покрытие узлов и компонентов, входы программы, пилотные платы, ожидания по циклу и поток ремонта и повторного теста. Итоговое покрытие специфично для дизайна, а не автоматический процент.

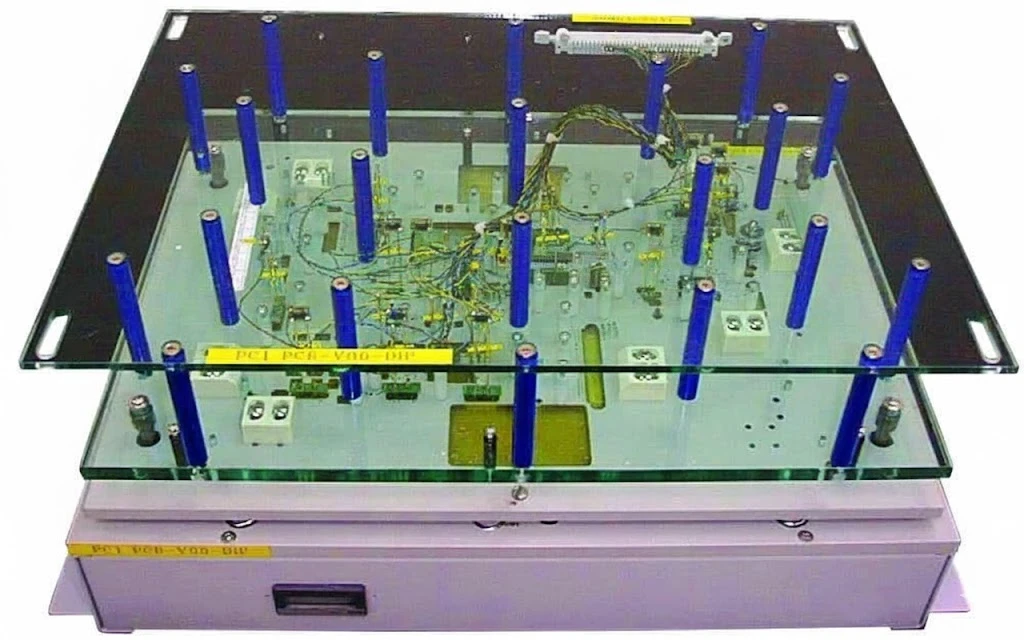

Стенд внутрисхемного тестирования PCBA и зона инженерии адаптеров

Решение о тестируемости

Можно ли тестировать вашу плату методом ICT?

Внутрисхемный тест требует физического контакта щупа с каждой проверяемой цепью. Реализуемость ICT определяется геометрией платы, а не тестером. Проверьте эти условия до заказа адаптера — плату, к которой нет доступа щупами, не спасёт более совершенная программа.

Условие платыICT возможен?ПричинаАльтернатива
Цепи выведены на тестовые площадки с одной или обеих сторонДаСтандартный доступ «игольного поля»; адаптер строится по данным CAD—
Тестовые площадки есть, но на стороне щупов высокие компонентыДа, с индивидуальным адаптеромСтороне щупов нужны выборки и опора платы против прогибаСелективный или специальный адаптер
Цепи BGA без вывода на переходы или площадкиНет — физически недоступно для щуповПод корпусом нет точки контакта для иглыBoundary scan, рентген или покрытие FCT
Корпуса с нижними выводами (LGA, QFN) на стороне щуповЧастичноДоступны только открытые периметральные площадки; центральный вывод недоступенAOI плюс boundary scan
Шаг менее примерно 0,3 ммВозможно, но дорогоДопуски щупов и адаптера резко повышают стоимость и обслуживаниеЛетающий щуп
Цепи высокого тока или напряженияДа, с изоляциейЩупы и гардинг должны быть рассчитаны на цепь, иначе показания вводят в заблуждениеFCT со специальными нагрузками
Очень малые объёмы или прототипыОбычно неоправданноСтоимость адаптера и программы не окупается на малом количествеЛетающий щуп или FCT

Покрытие ICT ограничено доступом, а не намерением. Там, где покрытие невозможно, эта граница указывается в плане испытаний, а не подразумевается как полное покрытие.

Матрица покрытия

Покрытие ICT для доступных цепей, компонентов и межсоединений

Утверждённые данные дизайна и пределы определяют, какие проверки практичны. Эта матрица отделяет обычные цели ICT от входных данных и границ, которые нужно подтвердить для конкретной сборки.

Цель тестаТипичная проверка ICTТребуемая базаВажная граница
Цепи и межсоединенияЦелостность, обрывы, непредусмотренные замыкания и выбранные отношения узел-узелNetlist или CAD-данные, доступные тестовые точки и утверждённая связностьЦепь без практического доступа щупа или boundary scan может остаться непокрытой
РезисторыПроверки номинала или диапазона там, где окружающая схема позволяет изоляциюНоминал из BOM, допуск, позиционное обозначение и контекст схемыПараллельные пути могут влиять на измерение и требовать экранирования (guarding) или исключения
Конденсаторы и индуктивностиНаличие и выбранные проверки номинала или импеданса, где измеримоНоминальное значение, допуск, корпус и утверждённый метод испытанияМалые номиналы, параллельные цепи и заряженные узлы могут ограничивать полезное покрытие
Диоды и транзисторыОриентация перехода, прямой отклик и выбранные проверки приборовТип прибора, распиновка, ожидаемый отклик и безопасные пределы стимулаВнутрисхемные пути и защита прибора могут ограничивать доступное измерение
Питание ИС и доступные выводыСвязи питание-земля, соединения выводов и проверки boundary scan, где поддерживаютсяСхема, распиновка корпуса, безопасные условия питания и данные boundary scan при использованииICT не проверяет автоматически внутреннее поведение ИС или работу прошивки
Разъёмы и тестовые интерфейсыЦелостность доступных выводов, изоляция и определённые соединения адаптераРаспиновка разъёма, метод сопряжения или адаптера, механический доступ и пределыМеханическая посадка и поведение запитанного интерфейса могут требовать отдельного контроля или FCT

Перечисленный компонент или цепь — не автоматическое покрытие. Выпущенный отчёт о покрытии должен указывать протестированные, условно протестированные, покрытые boundary scan и непокрытые элементы для утверждённой ревизии дизайна.

От анализа дизайна до выпуска в производство

Пять точек контроля для адаптера ICT и тестовой программы

Каждая точка закрывает источник пропущенных дефектов, ложных отказов, повреждения адаптера или непрослеживаемых результатов до использования ICT для выпуска в производство.

01

Анализ данных дизайна и доступа к тесту

Действие: сверить CAD или netlist, схему, BOM, ревизию, тестовые точки и файлы boundary scan. Риск: изготовление оснастки по неполным или несогласованным данным. Подтверждение: проверенный входной пакет и список открытых доступов.

02

Адаптер, щупы и опора платы

Действие: определить позиции щупов, опорные пины, прижим, зоны запрета, разъёмы и безопасное усилие контакта. Риск: нестабильный контакт, прогиб платы, интерференция компонентов или повреждение. Подтверждение: выпущенное определение адаптера и условия владения.

03

Программа, экранирование и пределы

Действие: отобразить тесты, стимулы, методы изоляции или guarding, номиналы, допуски и сообщения об отказах. Риск: пределы, не соответствующие схеме или допуску компонента. Подтверждение: версионированная программа и проект отчёта о покрытии.

04

Пилотная валидация и проверки известных плат

Действие: прогнать утверждённые пилотные платы, проверить стабильность контакта, испытать известные условия и настроить обоснованные пределы. Риск: ложные отказы или нераспознанные пробелы покрытия. Подтверждение: пилотные результаты, утверждённые исключения и метод эталонной платы или эталона.

05

Выпуск в производство и управление изменениями

Действие: выпустить адаптер, карту щупов, программу, пределы, рабочую инструкцию и поток ремонта и повторного теста. Риск: изменения дизайна или BOM, делающие базу недействительной. Подтверждение: контролируемая ревизия и записи, привязанные к плате или партии по заказу.

Изоляция электрических дефектов

Дефекты, которые ICT может изолировать до функционального теста под питанием

ICT дополняет контроль монтажа, проверяя доступные электрические связи по выпущенной программе и пределам конкретного дизайна.

Связность

Доступная цепь оборвана или замкнута

Программа может идентифицировать затронутые тестовые узлы и сузить поиск для ремонта, если доступ щупов и контакт адаптера действительны.

Номинал компонента

Резистор или измеримый пассивный компонент неверен

Значение вне утверждённого диапазона может указывать на неверный компонент, перепутанное размещение, повреждённый прибор или состояние схемы, требующее анализа.

Ориентация

Диод или полярная связь перевёрнуты

Отклик перехода и отношения выводов могут выявить отдельные ошибки ориентации, когда окружающая схема позволяет надёжную проверку.

Вариация монтажа

Повторяющийся электрический отказ указывает на процесс

Коды отказов, привязанные к плате или партии, поддерживают решение по ремонту и анализ трендов, не утверждая, что ICT сам по себе доказывает первопричину.

Выбор метода испытаний

Выбирайте ICT, летающие щупы, контроль или FCT по доступу и объёму

Эти методы отвечают на разные вопросы. Стратегия производственного тестирования может сочетать их, когда важны видимые дефекты, скрытые соединения, доступные узлы и поведение изделия под питанием.

МетодЛучшее применениеЧто проверяет в первую очередьВажная граница
Летающие щупыПрототип, NPI, малые объёмы или дизайны, ещё не готовые к выделенной оснасткеДоступные цепи и выбранные связи компонентов с гибким перемещением щуповОбычно жертвует временем цикла ради меньшей привязки к оснастке и более простых изменений программы
ICTСтабильные дизайны и повторное производство, где выделенная оснастка оправданаПовторяемые проверки доступных цепей, замыканий, обрывов и выбранных компонентовПокрытие зависит от доступа к тесту, изоляции схемы, качества адаптера и выпущенных пределов
AOI и рентгенВидимое качество сборки и определённый контроль скрытых соединенийРазмещение, полярность, признаки пайки и внутренние признаки сборки в объёмеИзображения контроля не доказывают электрическую целостность или поведение изделия
FCTРабота под питанием против утверждённой прошивки, стимулов, интерфейсов и нагрузокСпецифичные для изделия отклики, последовательности, измерения и функциональные пределыICT не доказывает полное поведение изделия, поэтому FCT может оставаться необходимым

Используйте хаб тестирования и качества PCBA, чтобы отобразить методы на зрелость дизайна, доступные тестовые точки, ожидаемый объём, риск отказов и требуемые подтверждения.

Записи и закрытие заявки

Определите покрытие ICT и записи результатов до выпуска адаптера

Метка «годен» без ревизионного контроля или границы покрытия — слабое производственное подтверждение. Согласуйте тестируемый объём, поля идентичности, детали отказов, хранение и поток решений, нужные инженерии, качеству и закупкам.

Входные данные заявки

Отправьте ревизию дизайна, CAD или netlist, схему, BOM, список тестовых точек, позиционные обозначения компонентов, электрические пределы, пакет boundary scan где применимо, ограничения опоры платы, прогноз количества, метод сериализации и требуемые поля отчёта.

Граница проверки

ICT проверяет только доступные проверки, включённые в выпущенную программу. Он не доказывает работу под управлением прошивки, характеристики изделия под реальными нагрузками, полное качество паяных соединений, регуляторное соответствие или квалификацию системы.

Поле записиНазначение
Идентичность платы или партииСвязывает результат ICT с согласованным серийным номером или методом партии
Ревизия дизайна и программыПоказывает, какие утверждённые данные оборудования, пределы и тестовая программа применялись
Год/брак и неудачный узелПоддерживает изоляцию отказа и решение с доступной детализацией теста
Измеренное значение и пределСохраняет параметрическое подтверждение там, где выпущенная программа ICT его регистрирует
Статус ремонта и повторного тестаЗакрывает поток несоответствующих плат по согласованной процедуре заказа

Формат отчёта о покрытии, измеренные значения, выборка, хранение и сериализация зависят от выпущенной программы и заказа.

До утверждения оснастки

Подтвердите владение адаптером, условия ревизий и обслуживания, запасные щупы или расходники, ожидаемый объём, триггеры управления изменениями, формат отчёта о покрытии, приёмку пилота и путь ремонта и повторного теста.

Планирование внутрисхемного теста

Вопросы по ICT для PCBA до заявки и выпуска адаптера

Какая информация нужна для расчёта ICT для PCBA?
Отправьте доступные данные CAD или netlist, схему, BOM, позиционные обозначения компонентов, информацию о тестовых точках, контур платы и ограничения опоры, электрические пределы, файлы boundary scan где применимо, целевое количество и требуемые поля отчёта. APTPCB использует этот пакет для анализа практического покрытия, объёма адаптера, входов программы и допущений расчёта.
Получает ли каждая цепь покрытие ICT?
Нет. Покрытие зависит от доступных тестовых точек, контакта адаптера, изоляции компонентов, топологии схемы, безопасных условий стимула и доступной поддержки boundary scan. Выпущенный отчёт о покрытии должен указывать тестируемый объём и известные пробелы для утверждённой ревизии дизайна.
Когда оправдан игольчатый адаптер ICT?
Выделенный адаптер обычно полезен, когда стабильный дизайн, ожидаемый объём производства, повторяемость, время цикла и потребности в изоляции отказов оправдывают оснастку. Летающие щупы могут лучше подходить для прототипов, малых объёмов, частых ревизий или плат без подходящего доступа для адаптера.
Может ли boundary scan заменить физические щупы ICT?
Boundary scan может расширить доступ на поддерживаемых устройствах и межсоединениях, но требует совместимых компонентов, реализации в дизайне, данных цепи и утверждённой стратегии испытаний. Он скорее дополняет физические щупы, чем заменяет каждое соединение адаптера или проверку аналоговых компонентов.
Может ли ICT обнаружить дефекты пайки BGA?
ICT или boundary scan могут выявить некоторые электрические обрывы или замыкания на доступных соединениях BGA, но не дают полного изображения структуры скрытых соединений. Для определённого риска скрытых соединений могут потребоваться рентген-контроль и другие методы.
Нужен ли FCT после ICT?
Часто да, когда изделие должно быть запитано и оценено по требованиям прошивки, связи, нагрузки, датчиков, таймингов или последовательностей. ICT отсеивает доступные электрические связи; FCT проверяет только поведения и пределы изделия, включённые в его утверждённый план испытаний.
Какие записи можно получить с ICT?
Согласованный набор записей может включать идентичность платы или партии, ревизию дизайна и программы, статус год/брак, неудачный узел или шаг теста, измеренное значение и предел, где регистрируется, отчёт о покрытии и решение по ремонту или повторному тесту. Доступность, формат и хранение определяются заказом.

Закажите проверку покрытия ICT и адаптера

Отправьте доступные CAD или netlist, схему, BOM, информацию о тестовых точках, электрические пределы, пакет boundary scan, ожидаемый объём и требования к отчётности. Мы подтвердим практическое покрытие и допущения расчёта до выпуска оснастки.
