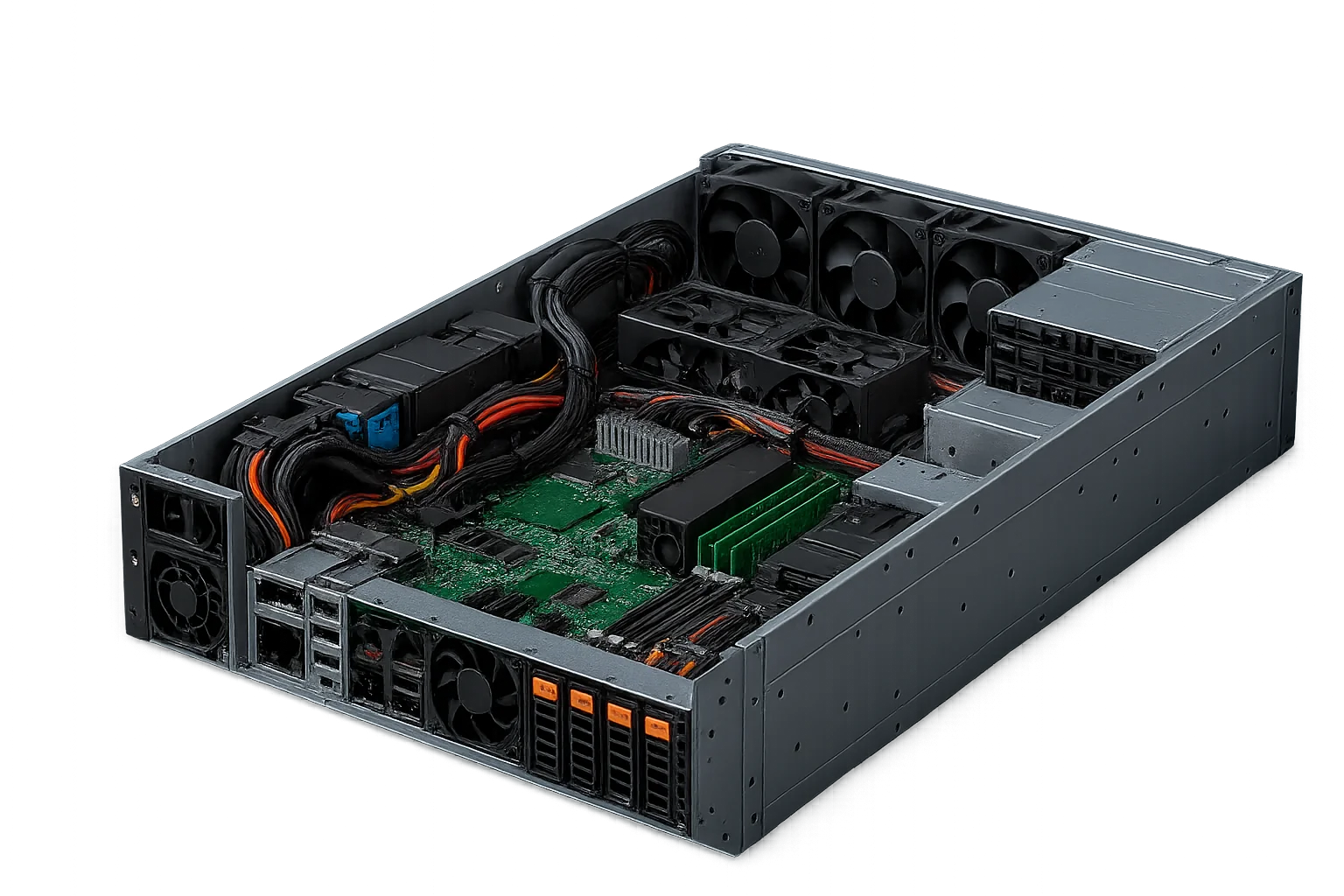

Техник интегрирует PCBA, жгут и корпус при box build assembly

СБОРКА В КОРПУС

Box Build монтаж и интеграция электромеханических систем

Монтаж box build объединяет проверенные печатные узлы с корпусом и другими электромеханическими компонентами. Программирование, испытания, заливка, защитное покрытие и климатические проверки выполняются только в согласованном объёме проекта и плане испытаний.

  • PCBA, корпус, жгут, firmware и pack-out в одном traveler
  • Release gates для момента, routing, ревизии firmware и FCT
  • Варианты continuity, hi-pot, boundary-scan и функционального теста
  • Серийный пакет доказательств для аудитов и повторных сборок

Получить быстрый расчёт

Полный расчёт →

Управляйте box build монтажом с определёнными доказательствами выпуска

Эта страница посвящена системной интеграции после монтажа платы, а не только установке компонентов SMT/THT или изготовлению кабелей.

По проекту
Проверка осуществимости

Размеры, масса, интерфейсы, оснастка и испытательное оборудование проверяются по чертежам до расчёта.

AWG 28–8
Диапазон жгутов

Резка, зачистка, crimp, маркировка, routing и проверка жгутов до финального закрытия.

100%
Обязательные release checks

Момент, continuity жгута, ревизия firmware и финальный функциональный результат связаны с серийным номером.

Что включает box build и чем эта страница отличается

Box build assembly — это этап системной сборки, который объединяет проверенные PCBA с механикой, жгутами, дисплеями, силовыми модулями, firmware и финальным тестом, чтобы отгрузить пригодный к использованию продукт или подсистему.

Эта страница отличается от страниц SMT/THT, компонентного sourcing и harness: она описывает доказательства системной интеграции после готовности этих входов, включая логи момента, проверки маршрутизации, ревизию firmware, записи safety test, маркировку pack-out и входные данные RFQ.

APTPCB может контролировать записи сборки на уровне PCBA и интеграции, но финальное регуляторное одобрение, клиническая эффективность, безопасность в поле и соответствие конечного продукта остаются системной ответственностью заказчика.

ДОКАЗАТЕЛЬСТВА ВЫПУСКА

Матрица release gate для box build

Практический риск box build не только в установке деталей; каждая установленная деталь должна связываться с чертежом, маршрутом, моментом затяжки, ревизией firmware и тестовым пределом. Release gate превращает эти требования в доказательства до отгрузки.

Типовые ссылки приемки: IPC-A-610 для электронных сборок, IPC/WHMA-A-620 для кабелей и жгутов, ANSI/ESD S20.20 для ESD-контроля, чертежи заказчика для механической посадки и заданные заказчиком функциональные или hi-pot пределы.

  • Механическое закрытие: ревизия корпуса, ориентация прокладки, тип крепежа, целевой момент, проверка gap/flush, косметический лимит и фото или запись инспекции.
  • Закрытие жгута: калибр провода, правило pull или визуального crimp, результат continuity, hi-pot если задан, текст этикетки, радиус изгиба и проверка strain relief.
  • Закрытие firmware/test: метод программирования, hash или ревизия firmware, ID fixture, pass/fail пределы, waveform или log и связь с серийным номером.
  • Закрытие pack-out: комплект аксессуаров, руководство, этикетка, спецификация коробки/паллеты, ESD или foam защита, scan barcode и ASN/EDI или отгрузочный документ при требовании.

ВХОДНЫЕ ДАННЫЕ RFQ

RFQ checklist для быстрого расчета box build

Расчет box build точен только когда механические, электрические, firmware, тестовые и логистические входы видны одновременно. Отсутствие данных по моменту, firmware или packaging часто создает rework после first article build.

Для NPI отправьте лучший доступный пакет и явно отметьте неизвестные пункты; для повторной продукции зафиксируйте ревизию до серийных записей сборки.

  • Данные продукта: BOM, AVL, чертежи PCBA, чертежи корпуса, 3D-файлы, wiring diagram, artwork этикетки и утвержденный список аксессуаров.
  • Данные процесса: таблица моментов, заметки adhesive/coating, ESD/MSD handling, специальные инструменты, правило cleaning, контроль ревизии и фото инструкции если есть.
  • Данные теста: файл firmware или checksum, интерфейс программирования, sequence ICT/FCT, hi-pot пределы, требования к calibration и формат pass/fail log.
  • Данные логистики: pack-out drawing, правила коробки/паллеты, формат barcode, UDI или customer label, необходимость ASN/EDI и ship-to lane.

СОГЛАСОВАНИЕ ПРЕДЛОЖЕНИЯ

Что необходимо согласовать в предложении до пилотной сборки?

Сопоставимые предложения по box build должны указывать, кто поставляет каждую деталь, кому принадлежат оснастка и испытательные средства и какие данные подтверждают разрешение на выпуск. Неуказанные входные данные следует обозначить явно, чтобы предположение о корпусе, прошивке или упаковке не стало несогласованным изменением производства.

РешениеПередать в запросе ценыПодтвердить в предложенииСогласовать до отгрузки
Закупка и запасыСтруктурированная BOM/AVL; детали заказчика и поставщика; ревизии корпуса и жгута.Кто отвечает за закупку, входной контроль, дефицит, повреждение материалов заказчика и согласование замен.Согласованные входные проверки и идентификация утверждённых ревизий деталей и чертежей.
Посадка и доступ при сборкеЧертежи и STEP; крепёж и требования к моменту; трассы кабелей и доступ к разъёмам.Объём оснастки, открытые интерфейсы и точка утверждения первого образца до закрытия корпуса.Согласованные проверки посадки, крепежа и трассировки; отклонения утверждаются до повторного выпуска.
Оснастка, прошивка и тестУтверждённая ревизия/контрольная сумма прошивки; интерфейс программирования; последовательность и пределы теста; доступная оснастка.Кто предоставляет, владеет и обслуживает оснастку/ПО; стоимость программирования и теста, правила повторных испытаний и переделки; письменное утверждение изменений прошивки или пределов испытаний.Согласованные результаты с требуемой привязкой к изделию или партии и идентификацией ревизии. Проверка платы или экран загрузки сами по себе не подтверждают все функции изделия.
Квалификация изделияЦелевой рынок, применимые требования к изделию и необходимые проверки воздействия окружающей среды или электрической безопасности.Какие проверки входят в объём, какая квалификация организуется отдельно и кто разрешает выпуск изделия.Требуемые заказчиком доказательства квалификации и разрешение на выпуск; приёмка сборки не заменяет квалификацию конечного изделия.
Цена, график и отгрузкаКоличество для пилота и серии; маркировка, принадлежности, упаковка и место доставки; требуемые записи.Разовые затраты на оснастку/приспособления/подготовку отдельно от регулярных сборочных, испытательных и упаковочных затрат; позиции с длительным сроком поставки и условия начала отсчёта срока поставки.Утверждённая упаковка и заказанные записи; письменное согласование изменений, влияющих на цену или график.

Передайте актуальный пакет, даже если часть данных ещё уточняется. До разрешения пилотной сборки запросите перечень включённых операций, распределение закупок, разовые и регулярные расходы, объём испытаний и записей, открытые вопросы и точки утверждения.

ПОКРЫТИЕ BOX BUILD

От PCBA до упакованной продукции

Механическая интеграция, wiring, проверки питания, загрузка firmware, финальные тесты и упаковка — в одном контуре ответственности.

Механическая интеграция

Монтаж PCBAs, дисплеев, вентиляторов и hardware с калиброванным моментом и gap checks.

Изготовление жгутов

Доступно изготовление, маркировка и прокладка жгутов AWG 28–8, а также интеграция жгутов заказчика. При расчёте согласуйте источник, ответственность за закупку и объём стопроцентной проверки непрерывности; Hi-pot проводят только по совместимому плану заказчика.

Firmware & test

Доступны программирование и функциональные проверки, включая ICT/FCT, boundary-scan, включение и Hi-pot. Набор испытаний, интерфейсы, приспособления и записи определяются планом изделия, а не автоматически включаются для каждого устройства.

Упаковка и логистика

ESD/foam/retail kitting, аксессуары, barcodes, ASN/EDI и D2C fulfillment.

Реальная линия SMT и DIP для производства печатных узлов; это этап сборки плат до интеграции изделия в корпус.

Производство PCBA

Линия SMT-монтажа плат перед интеграцией в корпус.

SMTPCBA

WORKFLOW

Workflow интеграции

От входящей PCBA до серилизованных, протестированных и упакованных систем.

1

Планирование и подготовка

Review BOM, wiring, torque specs, firmware и test limits; подготовить fixtures и jigs.

2

Установка PCBA

Монтаж плат, охлаждения, дисплеев и hardware с калиброванным моментом и gap checks.

3

Жгуты и routing

Изготовить или подключить жгуты по согласованной схеме, определить ответственность за их поставку и выполнить согласованные электрические проверки; Hi-pot проводят только при соответствующем требовании.

4

Firmware & test

Загрузить утверждённую прошивку и выполнить согласованные испытания с заданными приспособлением, последовательностью, пределами и форматом записи.

5

Pack-out

Комплектация аксессуаров, manuals, labels, подготовка коробов/паллет и ASN/EDI.

PORTFOLIO

Representative box-build programs

Примеры интеграции для industrial, medical и consumer систем.

Печатная плата с центральной микросхемой и змеевидными дорожками
Industrial

Industrial controller

Для промышленного контроллера могут объединяться несколько плат, дисплеи, охлаждение и жгуты. Нагрузочные, безопасностные и ресурсные испытания выполняются, если они определены планом заказчика.

Hi-potHarnessBurn-in
Панель с круглыми печатными платами с установленными компонентами
Medical

Medical diagnostics unit

Можно интегрировать механику, датчики, насосы и дисплеи. Чистота, маркировка, прослеживаемость и испытания определяются планом качества изделия; такая сборка сама по себе не подтверждает медицинскую квалификацию.

FirmwareUDIHi-pot
Янтарные гибкие печатные платы
Consumer

Consumer gateway

Wi‑Fi gateway с PCBA, антеннами, жгутами, firmware load, FCT и retail pack-out для D2C shipping.

FCTRFRetail pack-out

CAPABILITIES

Возможности интеграции, важные на уровне box

Список возможностей построен вокруг риска выпуска: посадка, проводка, power-up, firmware, safety и состояние отгрузки.

Механическая интеграция

Размер корпусаРазмеры подтверждаются по чертежам и оценке обращения с изделием
Контроль моментаСогласовать значение момента, допуск инструмента и объём записей
Fit checksGap, flush, gasket, cosmetic
ESD контрольWorkflow ANSI/ESD S20.20

Жгуты и питание

Диапазон проводаAWG 28–8
Harness QA100% continuity; hi-pot если задан
RoutingLabel, радиус изгиба, strain relief
СсылкиIPC/WHMA-A-620 — если указано в договоре; исполнение проводов выбирается по BOM

Firmware и финальный тест

ПрограммированиеJTAG/SWD/USB
Safety testHi-pot — по совместимому плану испытаний, требованиям безопасности и пределам оборудования
Функциональный тестICT/FCT, boundary-scan, power-up
TraceabilitySerial, firmware revision, torque and logs

Контролируемая среда

ESD-контролируемые ячейки, MSD handling, калибровка момента и отдельные зоны упаковки.

Иллюстрация разводки платы

РАЗВОДКА ПЛАТЫ

Иллюстрация разводки платы

Изображение платы служит иллюстрацией; посадка и крепёж изделия в корпусе выполняются по утверждённым механическим чертежам.

Линия поверхностного монтажа электронных плат

ПЛАТЫ

Линия SMT-монтажа

Фото производства плат; изготовление жгутов, их прокладка и проверка отдельно задаются планом box build.

Оборудование трафаретной печати SMT

ОБОРУДОВАНИЕ SMT

Оборудование трафаретной печати SMT

Фото оборудования для производства плат; маркировка, принадлежности и защитная упаковка задаются утверждённой спецификацией отгрузки.

КАЧЕСТВО

Контроль качества до закрытия корпуса

Большинство дефектов box build легче предупредить до финального закрытия, поэтому контроль ставится на механическом, проводном и power-up gate.

IPC-A-610IPC/WHMA-A-620ANSI/ESD S20.20Customer test limits

Дисциплина момента и посадки

Цифровые отвертки, калиброванный инструмент, проверка крепежа, gap checks и визуальная приемка до выхода со станции.

Проверка routing жгута

Continuity, optional hi-pot, проверка label, strain relief и routing до ограничения доступа платами и крышками.

Firmware и functional release

Захват ревизии firmware, fixture ID, pass/fail limits, FCT или boundary-scan logs и связь с серийным номером.

Отрасли и use cases

Industrial & energy

Rugged assemblies с hi-pot, thermal management и conformal coat.

Medical

Интеграция оборудования для измерений и лабораторий с требованиями к чистоте, маркировке и испытаниям по плану заказчика. Сертификаты изделия и площадки, если они требуются, подтверждаются отдельно.

Networking & IoT

RF-калибровка, firmware load и retail/D2C pack-out для gateways и hubs.

Consumer

Комплектация аксессуаров, manuals, labeling и паллетизация для direct ship.

RELEASE GATES

От интегрированного hardware к доказательствам выпуска продукта

Отличие в evidence package: момент, жгут, firmware, test, pack-out и serial data остаются связанными.

Gate 1

Механический выпуск

  • Ревизия чертежаКорпус + PCBA
  • МоментЗначение и допуск по спецификации заказчика

Доказательства выпуска

• Тип крепежа и таблица момента соответствуют чертежу.

• Gap, gasket, panel и ориентация label проверяются.

• Косметические или fit несоответствия удерживаются до электрического выпуска.

Gate 2

Выпуск жгута

  • Диапазон проводаAWG 28–8
  • ПроверкаContinuity + label

Доказательства выпуска

• Keying коннектора, полярность и текст label проверяются.

• Strain relief и радиус изгиба сверяются с routing drawing.

• Hi-pot добавляется, когда это требует план теста заказчика.

Gate 3

Firmware и системный тест

  • ПрограммированиеJTAG/SWD/USB
  • ДоказательстваЛоги по серийному номеру

Доказательства выпуска

• Ревизия firmware или checksum фиксируется в traveler.

• Fixture ID, состояние calibration и pass/fail limits записываются.

• Результаты согласованных испытаний связываются с серийным номером или партией в объёме, установленном планом качества.

Gate 4

Выпуск pack-out

  • PackagingRetail/D2C или industrial
  • RecordsBarcode + ASN/EDI

Доказательства выпуска

• Комплект аксессуаров и список руководств проверяются.

• ESD, foam, carton и pallet требования контролируются.

• Barcode, UDI или customer label сканируется до выпуска.

Контроль стоимости

Меньше передач между поставщиками

  • ОтветственностьОдин traveler
  • РискМеньше rework от handoff

Доказательства контроля стоимости

• Kits и test fixtures готовятся вместе.

• Engineering changes проверяются по механическим, электрическим и packaging входам.

Контроль масштаба

Переиспользуемый пакет интеграции

  • NPIFirst article feedback
  • ProductionRepeatable records

Доказательства контроля стоимости

• Variant rules документируются, а не открываются заново в каждой сборке.

• Packaging и labeling проверяются до роста объема.

Частые вопросы о box build

Вопросы инженеров и закупки перед передачей PCBA на системную интеграцию.

Пакет запроса цены для box build assembly

Загрузите файлы по посадке, проводке, firmware, тестам и отгрузке, чтобы расчет покрывал весь путь выпуска.

  • Механика + жгуты + firmware + тесты
  • Логи момента и hi-pot
  • Опции упаковки retail/D2C
Полный расчёт →
