RF- и микроволновые материалы
APTPCB превращает высокопроизводительные ламинаты Rogers Corporation в точно изготовленные печатные платы. Мы не дистрибьютор, а специализированная фабрика, которая закупает подлинные Rogers через авторизованные каналы и обрабатывает их на оборудовании, адаптированном под PTFE и керамически заполненные высокочастотные подложки. От прототипов 5G-антенн на RO4350B до полноразмерных радарных массивов на RO3003 мы объединяем плазменное травление, гибридное проектирование стеков и TDR/VNA-валидацию, чтобы плата работала точно так, как предсказывает ваша RF-симуляция.
Контрактное RF-производство
Rogers Corporation выпускает специальные ламинаты для высокочастотной электроники с 1960-х годов. Сегодня их портфель включает более 50 отдельных продуктов в семействе RO4000, RO3000, RT/duroid и TMM, перекрывая диэлектрическую проницаемость от 2.2 до 13.0, коэффициент потерь от 0.0009 до 0.004 и рабочие частоты от значений ниже 1 ГГц до диапазона существенно выше 77 ГГц. От hardware-стартапов в Кремниевой долине до немецких automotive tier-1 инженеры выбирают Rogers там, где стандартный FR-4 уже не дает нужной стабильности диэлектрика и малопотерных характеристик для RF-, microwave- и millimeter-wave-схем.
APTPCB - это специализированная PCB-фабрика, которая превращает ламинаты Rogers в готовые и валидированные печатные платы. Работа через авторизованные каналы дистрибуции гарантирует, что каждая панель, попадающая в производство, является оригинальной и соответствует спецификации. Мы держим локальный склад наиболее ходовых моделей RO4350B, RO4003C и RO3003, чтобы поддерживать быстрое прототипирование для клиентов из Северной Америки, Европы и APAC без ожидания стандартных сроков поставки материала.
Мы используем отдельные plasma desmear камеры для PTFE-подложек, запускаем специализированные программы сверления и валидируем каждый заказ с контролем импеданса по TDR-купонам на калиброванном оборудовании. Когда вы передаете нам Gerber, вы получаете не просто заготовку, а изготовленную плату, которая соответствует вашей модели для сложных microwave PCB приложений.
Портфель материалов
На нашем производстве поддерживаются зрелые и валидированные технологические рецептуры для всех основных линеек Rogers. Если в вашей конструкции указана любая модель из таблиц ниже, мы можем изготовить ее с полной документацией по импедансу и трассируемостью по партии материала, включая гибридные сборки, которые пересекаются с более широкими PTFE PCB программами.
| Серия | Базовая химия | Ключевые характеристики | Типовые модели |
|---|---|---|---|
| RO4000 | Углеводородно-керамическая система, армирование woven glass | Совместима с процессом FR-4, plasma desmear не нужен. Низкие потери Df 0.0027-0.004 при 10 ГГц. Сильный баланс цены и производительности для коммерческого RF. Широко применяется в 5G sub-6 GHz инфраструктуре, Wi‑Fi 6E/7 и GPS patch antenna. | RO4350B · RO4003C · RO4835 · RO4835T · RO4450F (prepreg) · RO4360G2 |
| RO3000 | PTFE с керамическим наполнителем | Исключительная стабильность Dk по температуре. Эталонный субстрат для automotive radar 77 ГГц ADAS. Для надежной металлизации via требуется plasma desmear. Низкое влагопоглощение типично 0.04%, что поддерживает стабильную работу на улице. | RO3003 · RO3003G2 · RO3006 · RO3010 · RO3035 |
| RT/duroid | PTFE-композиты, стеклянное микроволокно и керамический наполнитель | Самые низкие электрические потери среди коммерческих PCB laminate: у RT/duroid 5880 Df может достигать 0.0009 при 10 ГГц. Материал с сильной aerospace и defense историей. Для адгезии меди требуется plasma desmear и специальная подготовка поверхности. | RT/duroid 5880 · RT/duroid 5870 · RT/duroid 6002 · RT/duroid 6010LM |
| TMM | Термореактивный микроволновый материал с керамическим наполнением | Сочетает стабильность Dk, характерную для ceramic substrate, с удобством обработки thermoset resin system. Z-axis CTE близок к меди, благодаря чему plated through hole демонстрируют высокую надежность при жестком thermal cycling от -55 °C до +125 °C. | TMM 3 · TMM 4 · TMM 6 · TMM 10 · TMM 10i |
| TC Series | Теплопроводные ceramic/PTFE composites | Повышенная теплопроводность до 1.0 W/m·K. Предназначены для мощных RF amplifier, где эффективный отвод тепла через подложку критичен для долгосрочной надежности. | TC350 · TC600 |
| AD / CLTE / CuClad | Различные PTFE и ceramic compositions | Legacy- и specialty-подложки для defense-платформ, требований к согласованию CTE или уже квалифицированных конструкций, где замена материала требует формальной повторной квалификации. | AD250 · AD300 · CLTE-MW · CLTE-XT · CuClad 217 · CuClad 233 |
Подробно о серии RO4000
Семейство RO4000 является наиболее часто задаваемой линейкой Rogers для коммерческих RF-приложений по всему миру. Эти hydrocarbon ceramic laminate обрабатываются на стандартном FR-4 оборудовании и с обычной химией, то есть plasma desmear не требуется, поэтому они экономичнее, особенно по сравнению с PTFE-материалами Taconic, которым нужны отдельные plasma workflow.
| Параметр | RO4350B | RO4003C | RO4835 | RO4835T | RO4360G2 | Метод испытания |
|---|---|---|---|---|---|---|
| Dk @ 10 ГГц | 3.48 ±0.05 | 3.38 ±0.05 | 3.48 ±0.05 | 3.48 ±0.05 | 6.15 ±0.15 | IPC-TM-650 2.5.5.5 (clamped stripline) |
| Df @ 10 ГГц | 0.0037 | 0.0027 | 0.0037 | 0.0037 | 0.0038 | IPC-TM-650 2.5.5.5 |
| Теплопроводность | 0.62 W/m·K | 0.71 W/m·K | 0.66 W/m·K | 0.66 W/m·K | 0.80 W/m·K | ASTM E1461 |
| CTE по Z-axis | 32 ppm/°C | 46 ppm/°C | 31 ppm/°C | 31 ppm/°C | 28 ppm/°C | IPC-TM-650 2.4.41 |
| Tg (DSC) | >280 °C | >280 °C | >280 °C | >280 °C | >280 °C | IPC-TM-650 2.4.25 |
| Требуется plasma | Нет | Нет | Нет | Нет | Нет | — |
| Доступные толщины | 6.6 / 10 / 20 / 30 / 60 mil | 8 / 10 / 20 / 32 / 60 mil | 6.6 / 10 / 20 / 30 / 60 mil | 6.6 / 10 / 20 / 30 / 60 mil | 10 / 20 / 25 / 30 mil | — |
Данные взяты из опубликованных datasheet Rogers Corporation. Проектные значения Dk для моделирования импеданса могут отличаться от значений clamped stripline на 10 ГГц, поэтому для готовых к Polar Si9000 расчетов данных лучше обращаться к нашей CAM-команде.
Подробно о PTFE-сериях
PTFE-based ламинаты Rogers, то есть семейства RO3000 и RT/duroid, дают самые низкие диэлектрические потери среди коммерческих PCB substrate. Эти материалы требуют специализированной обработки, прежде всего plasma desmear, но обеспечивают непревзойденную производительность на mmWave.
| Параметр | RO3003 | RO3006 | RO3010 | RT/duroid 5880 | RT/duroid 6002 | RT/duroid 6006 |
|---|---|---|---|---|---|---|
| Dk @ 10 ГГц | 3.00 ±0.04 | 6.15 ±0.15 | 10.2 ±0.30 | 2.20 ±0.02 | 2.94 ±0.04 | 6.15 ±0.15 |
| Df @ 10 ГГц | 0.0010 | 0.0020 | 0.0023 | 0.0009 | 0.0012 | 0.0019 |
| Теплопроводность | 0.50 W/m·K | 0.79 W/m·K | 0.95 W/m·K | 0.20 W/m·K | 0.60 W/m·K | 0.48 W/m·K |
| CTE по Z-axis | 24 ppm/°C | 17 ppm/°C | 17 ppm/°C | 237 ppm/°C | 24 ppm/°C | 24 ppm/°C |
| Стабильность Dk по температуре | Отличная | Отличная | Хорошая | Хорошая | Отличная | Хорошая |
| Plasma desmear | Да | Да | Да | Да | Да | Да |
| Типовые толщины | 5 / 10 / 20 / 25 / 50 mil | 10 / 25 / 50 mil | 10 / 25 / 50 mil | 5 / 10 / 15 / 20 / 31 / 62 mil | 10 / 20 / 30 / 60 mil | 25 / 50 / 75 mil |
| Основные применения | Радары 77 ГГц, mmWave 5G | Компактные фильтры, антенны | Диэлектрические резонаторы | Спутниковые LNA, военные EW-системы | Аэрокосмические радары, stripline-линии | DRO, микрополосковые линии с высоким Dk |
PTFE-подложки не имеют значимой температуры стеклования Tg. Значение Z-axis CTE у RT/duroid 5880 заметно выше, чем у ceramic-filled PTFE, и это нужно учитывать при проектировании multilayer stack-up.

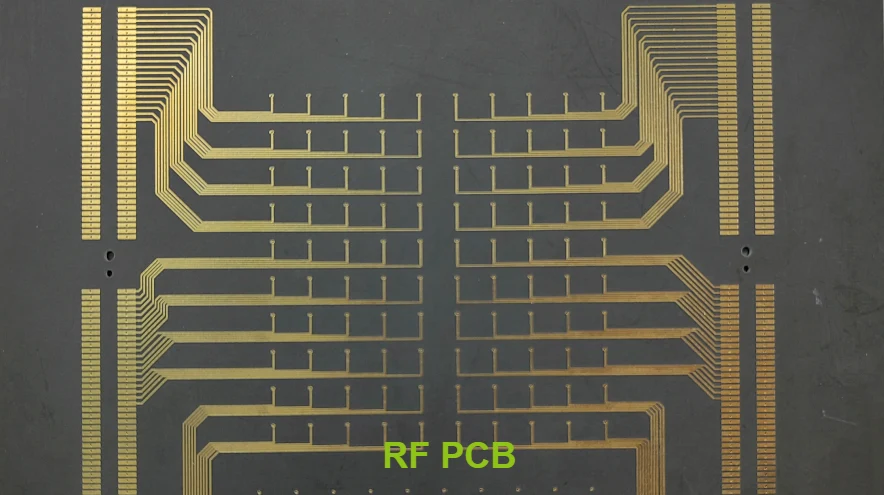

Инженерия hybrid stack-up
Полностью Rogers-многослойная плата, где каждый core и каждый prepreg выполнены на Rogers, часто оказывается слишком дорогой. Для 10-слойной конструкции одни только затраты на laminate могут быть в пять-десять раз выше, чем у сопоставимой конструкции на FR-4. Hybrid stack-up дает практичную альтернативу: резко сокращает этот разрыв по цене и при этом сохраняет RF-характеристики, достаточные для массового производства.
В hybrid-конструкции RF-критичные сигнальные слои выполняются на Rogers core, например RO4350B, RO3003 или RT/duroid, а structural, power-distribution и ground layer строятся на обычном High-Tg FR-4. Эти две material system соединяются с помощью совместимого low-loss prepreg, чаще всего RO4450F для сигнальных слоев RO4000 или специальных bondply вроде Rogers 2929 для связи PTFE с FR-4. Именно такое планирование mixed dielectric обычно и входит в формальный инженерный review stack-up.
Наши CAM-инженеры моделируют каждый hybrid cross-section, чтобы проверить непрерывность импеданса в местах перехода диэлектриков. Мы подбираем правильный bonding prepreg, моделируем lamination press cycle и валидируем итоговые размеры stack-up относительно расчета Polar Si9000 еще до списания материала в производство. В результате заказчик получает плату, которая укладывается в budget по insertion loss при суммарной стоимости на 30-50% ниже, чем у полностью Rogers-конструкции.
Типовые stack-up
Ниже приведены типовые конфигурации stack-up, которые мы изготавливаем на регулярной основе. Для каждой из них уже валидированы press profile, есть данные по моделированию импеданса и отлаженная supply chain в рамках документированного workflow stack-up engineering.
| Конфигурация | Количество слоев | Сигнальные слои | Структурные слои | Система склейки | Целевые применения |
|---|---|---|---|---|---|
| Чистый стек на RO4000 | 2-6 слоев | RO4350B или RO4003C | — | prepreg RO4450F | Фидеры 5G-антенн, GPS-патчи, Wi-Fi front-end модули |
| RO4000 Hybrid | 4-12 слоев | RO4350B / RO4003C | FR-4 или FR408HR | RO4450F + FR-4 prepreg | 5G base station, radar T/R module с цифровым управлением |
| Чистый стек на RO3000 | 2-4 слоя | RO3003 / RO3006 | — | bondply RO3003 | Автомобильные радары 77 ГГц, mmWave сенсорные массивы |
| RO3000 Hybrid | 4-8 слоев | RO3003 (signal) | FR-4 или Megtron 6 | Rogers 2929 | ADAS radar с digital processing layer |
| Чистый стек на RT/duroid | 2-4 слоя | RT/duroid 5880 | — | bondply RT/duroid | Спутниковые LNA, военные EW-приемники, платы космического класса |
| Гибрид RT/duroid | 4-10 слоев | RT/duroid 5880 / 6002 | FR-4 или polyimide | bondply 2929 + prepreg FR-4 | Phased-array антенные панели, оборонные радары с распределением питания |
| Комбинированный multi-Rogers стек | 6-12 слоев | RO4350B (наружные) + RO3003 (внутренние) | FR-4 | RO4450F | Многодиапазонные антенные системы, широкополосные EW-платы |
Производственная экспертиза
Обработка PTFE и ceramic-loaded laminate требует специализированного оборудования и химии, которые намного сложнее стандартного FR-4 workflow, поэтому такие заказы проходят через отдельный ускоренный RF fabrication process, а не через обычную FR-4 линию.
Подложки RO3000 и RT/duroid химически инертны, поэтому стандартная alkaline permanganate desmear chemistry не может травить PTFE. На нашем производстве используются отдельные plasma treatment chamber с контролируемой смесью газов CF4/O2 для активации стенок отверстий перед electroless copper deposition.
Прецизионное травление по материалам Rogers удерживает допуск по ширине дорожки в пределах ±0.5 mil, что критично для 50 Ω single-ended и 100 Ω differential target. Каждая производственная панель комплектуется TDR-купонами, а результаты измерений фиксируются относительно simulation target.
Для Rogers-плат мы рекомендуем immersion silver как вариант с наименьшим поверхностным сопротивлением на высокочастотных сигнальных дорожках. ENIG подходит для сборок с fine-pitch MMIC package и требованием к множественному reflow. ENEPIG доступен для antenna-grade board, которым необходим PIM screening.
PTFE-based ламинаты Rogers со временем набирают атмосферную влагу. Весь входящий материал Rogers хранится на складе с климат-контролем, а каждая партия проходит документированный pre-lamination bake cycle по опубликованным рекомендациям Rogers.
Разные материалы Rogers требуют разных press profile. Ламинаты серии RO4000 отверждаются при температуре thermoset, близкой к FR-4, тогда как PTFE-based материалы связываются при других температурах и с определенными ramp rate. Наши press program валидируются тестовыми прогонами с мониторингом через термопары.
PTFE является мягким thermoplastic material, и стандартные drill program для жесткого FR-4 создают избыточное тепло, размазывая fluoropolymer по стенке отверстия. Поэтому в PTFE drill program мы используем сниженные spindle speed, оптимизированные feed rate и специальные entry/exit material.
Качество и валидация
Платы на Rogers, работающие на RF- и microwave-частотах, находятся в области, где даже небольшое отклонение от проектного замысла может сделать схему неработоспособной. Смещение импеданса трассы всего на 2% способно вызвать неприемлемый VSWR на интерфейсе антенны. Такие узкие допуски требуют процесса качества, который заметно строже стандартной PCB-инспекции для наших global defense и aerospace клиентов.
Каждая плата на Rogers с контролем импеданса комплектуется TDR-купонами с документированным pass/fail относительно заданной цели, AOI-результатами по всем слоям, результатами electrical test и material certificate of compliance, связывающими номер lot ламината в заказе с опубликованной спецификацией Rogers. Для программ с тяжелой квалификацией такие записи часто собираются в NPI documentation workflow.
Если заказчику нужна более глубокая характеризация, мы выполняем VNA-измерения S-параметров на отдельных тестовых образцах, включая вносимые потери S21 и возвратные потери S11 до 40 ГГц. Также мы предоставляем анализ микрошлифов с размерными пометками по толщине меди, толщине диэлектрика и равномерности металлизации стенки отверстия, а также IST-испытания на надёжность и полный пакет документации IPC-6012 Class 3 с серийной прослеживаемостью каждой платы.
Отраслевые применения
Подложки Rogers используются в самых требовательных RF, microwave и millimeter-wave приложениях в телекоме, automotive, aerospace и defense, особенно в аппаратуре antenna PCB и front-end signal-chain hardware.
Антенные массивы Massive MIMO и beamforming-сети для базовых станций 5G диапазонов sub-6 GHz и mmWave. Материалы RO4350B и RO4835 остаются базовым выбором для антенных панелей sub-6 GHz. Для диапазонов mmWave материал RO3003 и гибридные stack-up RO3003/FR-4 обеспечивают низкие потери, необходимые для питающих сетей patch-массивов на частотах 28 ГГц и выше.
Коротко- и дальнобойные автомобильные радарные датчики для адаптивного круиз-контроля и контроля слепых зон. RO3003 фактически стал стандартной подложкой для антенных массивов радаров 77 ГГц, поскольку его исключительная стабильность Dk по температуре отвечает жёстким требованиям автомобильной квалификации.
Модули приёма-передачи РЛС с АФАР, широкополосные приёмники радиоэлектронной борьбы и спутниковые коммуникационные транспондеры. RT/duroid 5880 остаётся эталонным материалом для военных малошумящих усилителей и stripline-сетей питания, имея длительную историю применения на платформах с MIL-квалификацией в проектах стран НАТО.
Поверхностные катушки MRI, генераторы RF-абляции для кардиологических процедур и телеметрические системы для беспроводных имплантов. Такие применения требуют подложек со стабильной диэлектрической проницаемостью при меняющейся биологической нагрузке, поэтому керамически наполненные ламинаты Rogers предпочтительнее чистого PTFE для электроники рядом с хирургической зоной.
Пользовательские терминалы LEO-созвездий, высокопроизводительные VSAT-модемы и фидерные узлы наземных станций Ka-диапазона. Гибридные stack-up Rogers/FR-4 позволяют вынести критичный по шуму LNA приёмного тракта на сверхмалопотерные подложки RT/duroid 5880 или RO3003, сохраняя системный коэффициент шума.
Калибровочные подложки для векторных анализаторов цепей, эталонные линии передачи и интерпозеры для проб-станций. Когда нужно минимизировать неопределённость измерений, жёстко контролируемые и стабильные во времени диэлектрические свойства ламинатов Rogers дают надёжную метрологическую базу.
Руководство по выбору
Для приложений ниже 6 ГГц, включая sub-6 GHz 5G, Wi‑Fi 6E/7, GPS/GNSS и устройства ISM-диапазона, семейство RO4000 почти всегда становится правильной отправной точкой. RO4350B дает сильный баланс RF-характеристик и простоты производства. RO4003C отличается меньшими диэлектрическими потерями и немного более высокой теплопроводностью, поэтому лучше подходит для power amplifier pallet.
Когда рабочая частота поднимается в диапазон 6-30 ГГц, переход от RO4000 к RO3000 определяется budget по потерям. RO4835 расширяет возможности семейства RO4000 вверх по частоте за счет лучшей высокотемпературной стабильности. Если budget по потерям более жесткий, RO3003 дает заметно меньший dielectric loss, но требует plasma desmear.
На millimeter-wave частотах выше 30 ГГц, включая automotive radar 77 ГГц, WiGig 60 ГГц и E-band link, приемлемый insertion loss дают только PTFE-based substrate. RO3003 доминирует в сегменте автомобильных radar 77 ГГц благодаря узкому допуску по Dk и стабильности по температуре. RT/duroid 5880 остается золотым стандартом там, где нужен минимально возможный loss.
Для мощных RF amplifier теплопроводность становится столь же важной, как и диэлектрические свойства. TC350 отводит тепло через подложку эффективнее любого другого ламината Rogers. RO4003C является более экономичной альтернативой в проектах, где тоже нужна хорошая тепловая производительность.
Выбор оптимального ламината Rogers начинается с четырех базовых параметров проекта: рабочая частота, допустимый insertion loss, тепловая среда и ограничения по стоимости. Ниже практическая схема принятия решения, построенная на нашем глобальном производственном опыте с high-frequency PCB.
