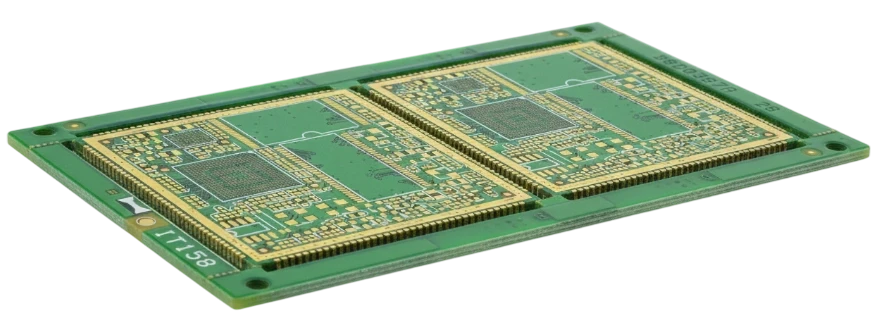

Жёсткая многослойная печатная плата FR‑4 для DFM‑анализа

МАТЕРИАЛ • STACK-UP • ДОКАЗАТЕЛЬСТВА

Производство печатных плат FR‑4 с DFM‑проверкой

FR‑4 — семейство жёстких стеклоэпоксидных ламинатов, а не одна спецификация. APTPCB проверяет конкретный материал, stack-up, отверстия, импеданс, интерфейс сборки и план контроля до подтверждения производства.

  • 4–32 слоя
  • Стандартный / high‑Tg / low‑loss
  • Марка материала + допустимые замены
  • Stack-up до расчёта
  • Импеданс: цель + допуск
  • E-test по netlist
  • Gerber X2 / ODB++ / IPC‑2581

Получить быстрый расчёт

Полный расчёт →
4–32 слояОпубликованный диапазон
Марка / IPC‑4101 + заменыМатериал
Готовая медь + диэлектрикиStack-up
Цель + допуск по слоюИмпеданс
Размер после покрытия + допускОтверстия
По риску и заказуДоказательства
Данные + объём + датаRFQ
4–32 слояОпубликованный диапазон
Марка / IPC‑4101 + заменыМатериал
Готовая медь + диэлектрикиStack-up
Цель + допуск по слоюИмпеданс
Размер после покрытия + допускОтверстия
По риску и заказуДоказательства
Данные + объём + датаRFQ

ВЫБОР МАТЕРИАЛА

Какую марку FR‑4 указать на производственном чертеже?

Начните с условий сборки, рабочей среды и электрического тракта. Выберите наиболее простую систему материала, которая отвечает этим требованиям, затем зафиксируйте её марку либо согласованный диапазон свойств. Обозначение «FR‑4», high‑Tg или строка IPC‑4101 сами по себе не разрешают несогласованную замену.

Примеры конкретных марок: типичные данные производителя, не гарантированные пределы и не подтверждение наличия
Пример марки производителяОпубликованные типичные значенияГраница применимости
Kingboard KB6160Tg 138 °C; Td 310 °C; CTI 175 V.Примеры из каталога Kingboard для жёстких материалов. До задания пределов приёмки проверьте актуальный паспорт, конструкцию, интервал измерения расширения и методы испытаний.
Kingboard KB6164 / KB6165KB6164: Tg 140 °C, Td 330 °C. KB6165: Tg 153 °C, Td 348 °C.Это разные системы материалов. Уточните марку, тепловое воздействие и конструкцию; близкие названия в каталоге не означают взаимозаменяемость.
Kingboard KB6160CTg 135 °C; CTI 600 V.Более высокий CTI не требует более высокого Tg. Необходимый класс стойкости к образованию проводящих дорожек на поверхности (трекингу) подтверждают отдельно.
Isola 370HRTg 180 °C (DSC); Td 340 °C (потеря массы 5%).Производитель описывает материал как термостойкий со стандартными потерями. 370HR не доказывает, что все марки с высоким Tg являются низкопотерными.

Источники: каталог жёстких материалов Kingboard и технический паспорт KB6160; паспорт ламината и препрега Isola 370HR. Значения относятся к указанным примерам производителей. Закупкам следует получить актуальную редакцию паспорта и подтвердить конструкцию и условия испытаний; каталожные значения не являются минимальными критериями входного контроля. Dk и Df зависят от частоты и метода испытания, содержания смолы и конструкции стеклоткани, поэтому единое диэлектрическое значение для всей категории не указывается.

Тепловые свойства материалов рассмотрены в разделе изготовление PCB с высоким Tg. Для stack-up по бюджету потерь см. изготовление высокоскоростных PCB; FR‑4 с разнесённым стеклотканым плетением описывает варианты конструкции с учётом эффекта плетения. Интерпретация параметров приведена в материале свойства материалов FR‑4.

ЗАПРОС ЦЕНЫ И ВЫПУСК

Что поставщик должен подтвердить в расчёте FR‑4 до размещения заказа?

Передайте Gerber X2, ODB++ или IPC‑2581, файлы сверления, netlist, производственный чертёж, количество для этапов прототипа, пилотной и серийной партии, редакцию данных и требуемую дату поставки. Неопределённые поля отметьте явно. Сравнивайте поставщиков по одному согласованному комплекту: более низкая цена с неназванным материалом или неполными доказательствами означает другое предложение.

Матрица согласования от запроса цены до выпуска заказа FR‑4
Позиция запроса цены или чертежаРешение или рискОтвет поставщика до заказаДоказательства и ответственный за согласование
Ламинат и препрегЗамена материала может изменить тепловые и электрические свойства.Укажите производителя и марку, соответствующий препрег, редакцию паспорта, наличие и предлагаемые альтернативы.Записи об идентификации материала и партии, согласованные сертификаты; замены утверждает инженер заказчика.
Условия сборки и эксплуатацииОдного Tg недостаточно, чтобы определить надёжность металлизированных отверстий или непрерывную рабочую температуру.Проверьте термопрофиль, воздействие ремонта, толщину и применимые требования к Tg/Td/расширению.При необходимости согласуйте метод воздействия, профиль, образцы и критерии приёмки; квалификацию системы обеспечивает заказчик.
Готовый stack-up и медьСовпадение общей толщины может скрывать разную геометрию диэлектрика или меди.Предоставьте порядок слоёв, конструкцию core/prepreg, готовую толщину меди каждого слоя и допуски толщины.Утверждённая редакция stack-up и согласованные измерения; инженерная служба выпускает изменения.
Контролируемый импедансИзменения геометрии или материала могут изменить импеданс и потери канала.Подтвердите классы цепей, слои/опорные плоскости, цели и допуски, расчётную геометрию и план купонов.Согласованный объём купонов и отчёта TDR; изменения stack-up и геометрии утверждает заказчик.
Отверстия и элементы HDIДиапазоны переходов, aspect ratio и заполнение медью влияют на доступный маршрут производства.Подтвердите готовые отверстия, диапазоны переходов, опцию лазера 75 μm при необходимости, заполнение/закрытие и параметры backdrill.Решение DFM и заданные микрошлифы или доказательства надёжности; исключения принимает заказчик.
Напряжение и средаТребования к CTI или CAF нельзя вывести из маркировки Tg.При необходимости подтвердите требования CTI/CAF и влажности под напряжением вместе с зазорами и условиями материала.Данные конкретной марки и согласованные квалификационные испытания; пути утечки и изоляцию проектирует заказчик.
Приёмка и контрольКласс и охват испытаний должны описывать фактически заказанную конструкцию.Подтвердите применимую редакцию/класс спецификации IPC или заказчика, электрические испытания, контроль и выборку.План контроля в заказе и согласованные отчёты; критерии выпуска утверждает качество.
Документы отгрузки и измененияОдобрение прототипа может не распространяться на новый материал, площадку или маршрут.Перечислите обязательные и опциональные отчёты, прослеживаемость, упаковку, уведомления об изменениях и условия начала срока.Согласованный комплект документов и письменное одобрение изменений; закупки подтверждают объём и стоимость.

APTPCB предлагает технологичный маршрут и указывает исключения. Заказчик утверждает выпущенную конструкцию, изменения материала и требования приёмки. Дополнительные тепловые, CAF, потерь или квалификационные испытания необходимо определить и оценить до размещения заказа; доказательства изготовления платы не подтверждают квалификацию всего изделия.

Для плотной структуры build-up и сочетаний специальных процессов см. изготовление PCB по передовым технологиям. Требования к передаче купонов и контролируемому импедансу описаны в разделе контроль импеданса PCB.

Производство FR‑4 начинается с конкретной системы материала

FR‑4 задаёт класс стеклоэпоксидного ламината, но не фиксирует единственные значения Tg, Td, CTE, Dk или Df. Для покупателя важны конкретная марка или slash sheet IPC‑4101, частота и метод измерения электрических свойств, стеклоткань, содержание смолы, толщина и правила допустимой замены.

APTPCB оценивает и изготавливает жёсткие многослойные платы FR‑4 от прототипа до серии. Эта страница отвечает за выбор материала и выпуск обычной жёсткой платы; если ограничение создают микропереходы, экстремальные потери или тепловой поток, проект отдельно проверяют как <a href="/ru/pcb/hdi-pcb">HDI</a>, высокочастотную или металлическую плату.

Неукомплектованная плата FR‑4 с контактными площадками BGA малого шага

Где FR‑4 подходит — и когда нужен другой материал

Выбор делает не отраслевой ярлык, а тепловой профиль, бюджет потерь, механика, плотность межсоединений и план квалификации.

Управление и цифровая логика

Управление и цифровая логика

Серийные вычислительные узлы

Серийные вычислительные узлы

Высокоскоростные линии после расчёта потерь

Высокоскоростные линии после расчёта потерь

Термонагруженные изделия с отдельной квалификацией

Термонагруженные изделия с отдельной квалификацией

Измерительная и медицинская электроника

Измерительная и медицинская электроника

Системы с заказным планом доказательств

Системы с заказным планом доказательств

До цены и срока зафиксируйте материал, stack-up и доказательства

Фраза «FR‑4, 1,6 mm» не определяет готовую плату. Для воспроизводимого заказа нужны конструкция по слоям, готовая медь, отверстия после покрытия, импеданс, покрытие, профиль сборки и критерии приёмки.

Сравнить материалы
FR‑4 не единая спецификацияIPC‑4101Standard / high‑Tg / low‑loss4–32 слояDFM до обязательстваДоказательства по заказу

Как выбрать FR‑4 без лишней спецификации

Сначала определите ограничение проекта, затем выберите самую простую систему материала и контроль, которые это ограничение закрывают.

Матрица выбора FR‑4 и альтернатив

Решение опирается на тепловой профиль, потери, влагу, напряжение, механику, плотность и требования к документам.

  • Стандартный FR‑4: базовый выбор, если тепловой профиль, потери и срок службы подтверждены расчётом и испытаниями изделия.
  • High‑Tg FR‑4: дополнительный тепловой запас; оценивайте также Td, CTE по Z, время до расслоения и фактический профиль пайки.
  • Low‑loss FR‑4: применяйте по бюджету канала; сравнивайте Dk/Df при одинаковой частоте и методе, с учётом стеклоткани и меди.
  • Безгалогенный FR‑4: выбирайте только при явном экологическом или продуктном требовании и проверяйте отдельный datasheet.
  • Другой материал: для высокого теплового потока, СВЧ, экстремальной температуры или гибкости рассмотрите MCPCB, керамику, PTFE/гибрид или polyimide.

Структуры межсоединений и их цена

  • Сквозные переходы: наиболее простая и экономичная архитектура, если fan-out и толщина позволяют надёжное металлизирование.
  • Глухие и скрытые отверстия: вводят только при необходимости трассировки; число ламинаций и контроль согласуют после DFM.
  • Via-in-pad: задайте заполнение, капирование, плоскостность и интерфейс сборки, если переход расположен в паяемой площадке.
  • Backdrill: укажите слой остановки, допустимый остаток и контролируемые сети, когда длина stub влияет на канал.
  • Тепловые переходы: задайте готовую медь, рисунок, заполнение и реальный путь отвода тепла; массив vias не заменяет тепловой расчёт.

Три сценария для расчёта stack-up

  • Экономичный многослойный: стандартная система FR‑4, обычные сквозные отверстия, готовая медь и покрытие, согласованные до панелизации.
  • Контролируемый импеданс: материал, стеклоткань, диэлектрики, готовая медь, маска и таблица целей по слоям рассматриваются как единый stack-up.
  • Термонагруженный или low‑loss: премиальный материал применяется только там, где это подтверждает тепловой или SI‑бюджет; замены проходят повторную проверку.

Что фиксировать в спецификации материала

Критичные свойства указывают вместе с условием измерения и правилами замены.

  • Укажите производителя и марку либо применимый slash sheet IPC‑4101 и минимальные свойства.
  • Для Dk/Df, Tg, Td и CTE сохраните метод испытания, частоту и направление, если они критичны.
  • Определите допустимые альтернативы и условия повторного согласования, а не используйте фразу «эквивалент FR‑4».
  • Свяжите материал с готовым stack-up, профилем пайки, средой эксплуатации и планом квалификации изделия.

Доказательства, соразмерные риску

IPC‑4101 задаёт требования к базовым материалам, IPC‑6012 — к жёстким печатным платам, а IPC‑A‑600 и методы IPC‑TM‑650 помогают определить видимые критерии и испытания. Класс, выборка и документы становятся обязательными только после включения в заказ.

Как снизить стоимость без ослабления требований

  • Не завышайте материал: high‑Tg или low‑loss должен закрывать измеримое тепловое или электрическое ограничение.
  • Сокращайте число специальных операций: используйте blind/buried vias, via-in-pad, backdrill и особое покрытие только там, где они нужны.
  • Стабилизируйте семейство: повторно используйте утверждённые материалы, stack-up и правила панели, сохраняя контроль ревизий.

Шесть контрольных точек перед запуском FR‑4 PCB

1

1. Пакет RFQ

Gerber X2, ODB++ или IPC‑2581, NC Drill, netlist, чертёж, объёмы и требуемая дата относятся к одной ревизии.

2

2. Система материала

Фиксируются марка или IPC‑4101, критические свойства, datasheet и правила допустимой замены.

3

3. Stack-up и импеданс

Согласуются слои, диэлектрики, готовая медь, маска, цели и допуски по контролируемым линиям.

4

4. Отверстия и контур

Таблица задаёт готовые отверстия, допуски, типы vias, backdrill, пазы, фаски и метод депанелизации.

5

5. Сборочный интерфейс

Покрытие, маска, маркировка, паяемые поверхности и профиль пайки проверяются вместе с PCBA.

6

6. Доказательства и изменения

Определяются E-test, AOI, микрошлиф, TDR, документы, выборка и порядок одобрения отклонений.

Что выпускает CAM/DFM

Инженерная проверка превращает требования изделия в однозначный пакет материала, stack-up, геометрии и критериев приёмки.

  • Сверить ревизии artwork, drill, netlist, чертежа и stack-up.
  • Подтвердить материал, критические свойства и допустимые альтернативы.
  • Проверить баланс меди, готовую толщину и конструкцию панели.
  • Согласовать отверстия после покрытия, пазы, backdrill и via-in-pad.
  • Смоделировать контролируемые линии и определить купон, если он нужен.
  • Зафиксировать покрытие, маску, маркировку, критерии и документы.

Что контролирует производство

Фактические материал, ламинация, сверление, металлизация, покрытие и тесты связываются с ревизией и согласованным планом.

  • Идентифицировать материал и препрег до ламинации.
  • Контролировать совмещение, толщину, сверление и металлизацию по плану.
  • Сопоставлять AOI и электрический тест с утверждённой netlist.
  • Выполнять микрошлиф, TDR и размерный отчёт только в согласованном объёме.
  • Связывать отклонения и изменения с ревизией и одобрением заказчика.
  • Формировать упаковку, маркировку партии и документы по условиям заказа.

Что получает покупатель после правильного выпуска FR‑4

Не абстрактную «плату из FR‑4», а управляемую конструкцию с понятными входами, рисками и доказательствами.

Однозначный материал

Марка или slash sheet, свойства, методы и допустимые замены.

Согласованный stack-up

Диэлектрики, готовая медь, толщина и импеданс относятся к одной конструкции.

Интерфейс PCBA

Покрытие, маска, площадки и профиль пайки проверены до производства.

Контролируемый канал

Цели, допуски, геометрия и подтверждение TDR заданы только там, где нужны.

План доказательств

Проверки, выборка, формат отчётов и ответственность согласованы заранее.

Управляемая стоимость

Премиальные материалы и специальные операции привязаны к реальному ограничению.

Контроль ревизий

Материал, artwork, drill, stack-up и отклонения остаются синхронизированы.

Без ложной универсальности

Границы FR‑4 отделены от задач HDI, СВЧ, высокого теплового потока и flex.

Почему APTPCB?

Точная спецификация уменьшает споры о замене материала, импедансе, отверстиях и критериях приёмки после размещения заказа.

Производственная линия APTPCB
Материал • stack-up • готовая геометрия • доказательства

Применения выбирают по нагрузке, а не по отраслевому ярлыку

Одна и та же отрасль может требовать standard FR‑4, high‑Tg, low‑loss, HDI или другого основания. Ниже — вопросы, которые определяют маршрут RFQ.

Квалификация конечного изделия и его нормативное соответствие остаются ответственностью заказчика.

Промышленное управление

Температура, вибрация, покрытия, разъёмы и срок службы задают материал и доказательства.

ТемператураI/OПокрытие

Телеком и сети

Длина канала, скорость, потери, skew и импеданс определяют необходимость low‑loss.

Loss budgetDk/DfTDR

Силовая электроника

Ток, готовая медь, нагрев и путь к радиатору важнее общего обозначения FR‑4.

МедьНагревClearance

Транспортная электроника

Профиль среды и квалификации задаёт заказчик; плата выпускается под согласованные критерии.

ПрофильТрассируемостьИзменения

Медицинское оборудование

Требования изделия, риск и документы определяются системой качества заказчика, не одним материалом.

РискДокументыРевизия

Consumer и IoT

Стоимость оптимизируют через простой stack-up, панель и стандартные операции без лишнего запаса.

ПанельСерияСтоимость

Тест и измерения

Точность, утечки, стабильность диэлектрика и повторяемость требуют явного плана контроля.

ТочностьУтечкиПовторяемость

Серверы и вычисления

Питание, плотность BGA, потери и тепловой режим проверяют до выбора FR‑4 или HDI.

BGAПитаниеSI/PI

Шесть ошибок в спецификации FR‑4 до заказа

Каждая ошибка оставляет поставщику скрытый выбор, который позже превращается в изменение цены, срока или доказательств.

Типовые сложности проектирования

01

Только слово «FR‑4»

Не определены марка, slash sheet, критические свойства и разрешённая замена.

02

Выбор только по Tg

Не учтены Td, CTE по Z, время до расслоения, толщина и профиль пайки.

03

Dk/Df без метода

Числа без частоты, метода, стеклоткани и содержания смолы нельзя корректно сравнивать.

04

Номинальная медь вместо готовой

Импеданс, ток и зазоры зависят от фактической конструкции после травления и металлизации.

05

Неясные отверстия

Drill size, finished hole, допуск, заполнение и капирование смешаны в одной отметке.

06

Нет плана доказательств

Проверки, выборка и формат отчётов появляются после производства вместо RFQ.

Наши инженерные решения

01

Матрица материала

Для каждого ограничения задаются свойство, метод, минимальное значение и правило замены.

02

Тепловой бюджет

Материал сравнивают с профилем сборки и эксплуатации, а не с маркетинговым классом.

03

Таблица импеданса

Цели, допуски, слои, опорные плоскости и тип линии относятся к утверждённому stack-up.

04

Таблица готовой геометрии

Медь, отверстия, пазы, контур и допуски фиксируются как измеримые выходы.

05

Интерфейс сборки

Покрытие, маска, площадки, трафарет и тепловой профиль проверяются совместно.

06

Матрица доказательств

Каждому риску сопоставляется проверка, выборка, формат и момент выпуска.

Что действительно формирует стоимость FR‑4 PCB

Цена зависит не от слова FR‑4, а от материала и права замены, числа слоёв и ламинаций, готовой меди, геометрии отверстий и проводников, покрытия, панели, количества, требуемой даты и пакета доказательств.

01 / 08

Материал и замены

Узкая марка без согласованных альтернатив повышает риск закупки; слишком широкая замена создаёт технический риск.

02 / 08

Геометрия и vias

Тонкие проводники, малые отверстия, via-in-pad, backdrill и заполнение добавляют отдельные операции и контроль.

03 / 08

Панель, количество и дата

Передайте контур, зоны rails, способ депанелизации, объём прототипа/пилота/серии и требуемую дату.

04 / 08

Слои и ламинации

Каждый дополнительный слой или цикл должен решать задачу трассировки, питания, экранирования или механики.

05 / 08

Покрытие и сборка

Выбирайте финиш по паяемости, плоскостности, wire bonding, сроку хранения и числу тепловых циклов.

06 / 08

Контроль изменений

Повторное использование утверждённой конструкции снижает стоимость только при сохранённой ревизии и управляемых отклонениях.

07 / 08

Медь и толщина

Готовая медь, общая толщина и допуски влияют на травление, сверление, металлизацию и использование панели.

08 / 08

Испытания и документы

E-test, AOI, микрошлиф, TDR, отчёты и трассируемость оцениваются по объёму и выборке.

Стандарты и документы для выпуска FR‑4

Применимость и редакцию каждого документа подтверждают в заказе; обозначение стандарта не заменяет согласованный план контроля.

Сертификация
IPC‑4101

Требования к базовым материалам для жёстких и многослойных печатных плат.

Сертификация
IPC‑6012

Квалификация и характеристики жёстких печатных плат.

Сертификация
IPC‑A‑600

Видимые критерии приемлемости печатных плат.

Сертификация
IPC‑2221 / IPC‑2222

Общие и жёсткие требования к проектированию печатных плат.

Сертификация
IPC‑9252

Требования к электрическому тестированию незаполненных печатных плат.

Сертификация
IPC‑TM‑650

Методы испытаний, которые нужно указывать вместе с контролируемым свойством.

Сертификация
Datasheet материала

Марка, свойства, методы, стеклоткань, конструкции core/prepreg и руководство по обработке.

Сертификация
Чертёж и план доказательств

Класс, критерии, выборка, отчёты, маркировка, отклонения и ответственность по заказу.

Что отправить партнёру по производству FR‑4

  • Gerber X2, ODB++ или IPC‑2581 одной выпущенной ревизии.
  • NC Drill, netlist и чертёж изготовления с размерами и допусками.
  • Предлагаемый stack-up, готовая медь и общая толщина.
  • Марка материала или IPC‑4101, критические свойства и допустимые замены.
  • Таблица отверстий, vias, пазов, backdrill и требований к заполнению.
  • Таблица импеданса по слоям, если линии контролируются.
  • Покрытие, маска, маркировка и условия сборки/эксплуатации.
  • Количество прототипа, пилота и серии, требуемая дата и пакет доказательств.
Установка лазерного сверления ESI 5335 на заводе APTPCB

КАЧЕСТВО И СТОИМОСТЬ

Три блока качества и три группы факторов стоимости

Покупатель видит, какие решения делают плату воспроизводимой и какие требования изменяют цену.

Материал

Материал согласован

ИДЕНТИЧНОСТЬ

  • ОбозначениеМарка или IPC‑4101
  • СвойстваМетод + условие
  • ЗаменыПредварительно согласованы
  • ДокументыПо заказу

Что подтверждает выбор материала

• Критичные Tg, Td, CTE, Dk/Df и влагостойкость не смешиваются между разными datasheet.

• Частота, направление и метод измерения сохраняются там, где свойство влияет на изделие.

• Замена материала запускает согласованный объём повторной проверки.

Геометрия

Конструкция согласована

ГОТОВАЯ ПЛАТА

  • Stack-upДиэлектрики + медь
  • ОтверстияПосле покрытия
  • ИмпедансЦель + допуск
  • ИнтерфейсПокрытие + маска

Что подтверждает конструкцию

• Artwork, drill, netlist, чертёж и stack-up имеют одну ревизию.

• Готовая медь, отверстия, контур и допуски заданы как измеримые выходы.

• Импеданс и интерфейс PCBA подтверждаются на фактической конструкции.

Приёмка

План доказательств согласован

ПЛАН КОНТРОЛЯ

  • ЭлектрикаNetlist E-test
  • Визуальный контрольAOI / критерии
  • Разрушающий контрольМикрошлиф по плану
  • ОтчётыВыборка + формат

Что подтверждает план доказательств

• Каждому риску сопоставлена проверка, а не универсальный список испытаний.

• Купоны, TDR, микрошлифы и размеры выполняются в согласованном объёме.

• Отклонения, изменения и документы связаны с заказом и ревизией.

Архитектура

Материал и stack-up

БАЗОВАЯ КОНСТРУКЦИЯ

  • МатериалСтандартный / high‑Tg / low‑loss
  • СлоиТолько необходимые
  • ЛаминацииПо архитектуре
  • МедьГотовая толщина

Главные рычаги архитектуры

• Премиальный материал должен закрывать измеримое ограничение.

• Слои и циклы ламинации добавляются ради трассировки, питания, экранирования или механики.

• Готовая медь и толщина согласуются с геометрией и панелью.

Технологичность

Геометрия и операции

СПЕЦИАЛЬНЫЕ ЭЛЕМЕНТЫ

  • Дорожки / зазорыПосле DFM
  • ОтверстияРазмер + допуск
  • ViasПо необходимости
  • ПокрытиеПо сборке

Где добавляются операции

• Тонкая геометрия и тяжёлая медь требуют разных правил травления.

• Blind/buried vias, via-in-pad, заполнение и backdrill оцениваются отдельно.

• Финиш выбирают по реальному интерфейсу сборки и сроку хранения.

Поставка

Исполнение заказа

ОБЪЁМ И ДОКУМЕНТЫ

  • ПанельКонтур + rails
  • КоличествоПрототип / пилот / серия
  • ДатаТребуемая, не обещанная
  • ДоказательстваОбъём + выборка

Что влияет на исполнение

• Использование панели зависит от контура, rails, купонов и депанелизации.

• Количество и требуемая дата определяют маршрут производства и закупку материала.

• Отчёты, трассируемость и выборка должны быть известны до расчёта.

Передайте пакет FR‑4 PCB на DFM‑проверку

Открыть форму RFQ
4–32 слоя
Материал + stack-up
Цели + допуски
Доказательства по риску

Мы проверим комплектность данных, материал, stack-up, геометрию, интерфейс сборки и требуемые доказательства до подтверждения цены и срока.

Частые вопросы о производстве FR‑4 PCB

Короткие ответы о материале, high‑Tg, low‑loss, импедансе, возможностях, проверках и составе RFQ.
