01
Определить критичные слои
Отметить пары, слои трассировки, опорные плоскости и чувствительные длины. Затем spread-glass назначается только тем диэлектрикам, которые действительно влияют на эти структуры.
Высокоскоростной FR-4 и контроль skew

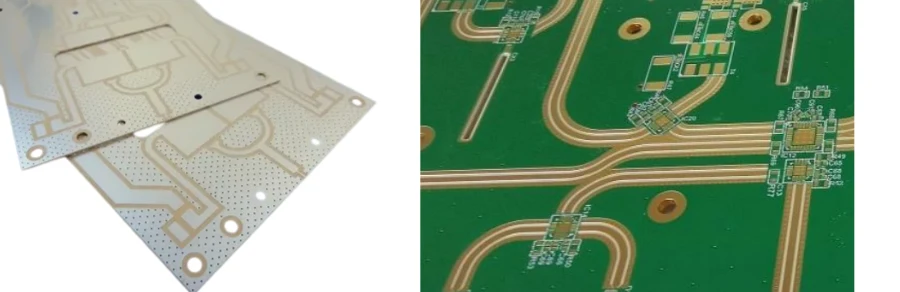

PCB на FR-4 spread-glass для высокоскоростных каналов
Снизьте риск skew из-за структуры стеклоткани с послойно заданным stack-up. До расчета APTPCB проверяет стиль стеклоткани, смолу, прессованную толщину, профиль меди, импеданс и план подтверждения.
1035 / 1067 / 1078 / 1086
Стили для проверки
По критичным слоям
Зафиксированный stack-up
План при RFQ
Критерий выпуска
Получить быстрый расчёт
Определение и технические границы
Что исправляет spread-glass — и чего он не исправляет
Spread-glass — это стеклоткань с более равномерно распределенными пучками волокон и меньшими крупными окнами, заполненными смолой. Дифференциальная пара проходит в более однородной диэлектрической среде, что может снизить skew из-за плетения. Однако результат также зависит от ориентации основы и утка, натяжения ткани, длины канала и прессованной конструкции.
Для надежного решения разделяйте переменные: стиль стеклоткани влияет на риск fiber-weave, смола и ее Df — на диэлектрические потери, профиль меди — на проводниковые потери, а геометрия вместе с прессованной толщиной — на импеданс. APTPCB связывает эти входные данные в предложение по stack-up PCB и передает его на согласование до производства.
Архитектура материала
Пять решений по материалам до выбора стиля стеклоткани
Одно название ламината не определяет высокоскоростной канал. Доступность spread-glass зависит от системы смолы, толщины, содержания смолы и конструкции поставщика. Поэтому RFQ должен фиксировать рабочую конструкцию, а не только торговую марку.
| Решение | Что оно определяет | Что предоставить | Что подтвердить | Риск открытого вопроса |
|---|---|---|---|---|
| Стиль стеклоткани | Распределение стекла и смолы под парой, направление основы и утка | Требуемый стиль для каждого диэлектрика рядом с критичными слоями | Фактически доступную конструкцию для выбранной смолы и толщины | Замена может изменить риск skew без изменения номинальной толщины |
| Система смолы | Диэлектрические потери, Tg и технологию обработки | Обязательную марку или допустимый диапазон решений | Применимую спецификацию и конструкцию поставщика | Одинаковый стиль стеклоткани не дает одинаковых потерь во всех смолах |
| Толщина и содержание смолы | Прессованную толщину, эффективный Dk и импеданс | Целевое расстояние от сигнального слоя до опорной плоскости | Модель по прессованной конструкции, а не только по каталожной толщине | Расчетные ширина и зазор дорожек могут стать неверными |
| Профиль меди | Шероховатость границы и проводниковые потери | Категорию меди или требование к потерям | Совместимость со смолой, толщиной меди и источником материала | Spread-glass может снизить skew, но не решить проблему вносимых потерь (insertion loss) |
| Гибридный stack-up | Стоимость, симметрию и точечное применение spread-glass | Действительно критичные слои и механические ограничения | Симметрию, течение смолы и технологичность конструкции | Локальная оптимизация может создать риск коробления или поставки |
Стили 1078, 1086, 1067 и 1065 — примеры более равномерных конструкций, которые рассматривают как альтернативу более открытым тканям. Финальный выбор подтверждается по доступной конструкции поставщика для конкретного stack-up.
Выбор стратегии
Spread-glass, трассировка под углом или другой материал?
Эти меры воздействуют на разные механизмы. Выбор зависит от бюджета skew, потерь, плотности трассировки, доступности материала и требуемого подтверждения.
| Подход | Какой риск снижает | Преимущество | Ограничение | Когда рассматривать |
|---|---|---|---|---|
| Стандартное плетение | Не предусматривает специального снижения fiber-weave | Обычная конструкция для каналов с достаточным запасом | Выраженность зон стекла и смолы зависит от стиля | Короткие каналы или подтвержденный системным анализом бюджет skew |
| Spread-glass | Локальную неоднородность диэлектрика под парой | Снижает зависимость результата от точного положения дорожек над плетением | Сам по себе не задает потери, импеданс или бюджет полного канала | Длинные, плотные или чувствительные к рассогласованию пары |
| Трассировка под углом | Повторяющееся прохождение вдоль пучков основы или утка | Может усреднить плетение без изменения всей конструкции | Занимает площадь и меняет длину, связь в паре и компоновочные ограничения | Когда доступная площадь допускает контролируемую геометрию |
| Стекло с пониженным Dk | Контраст диэлектрической проницаемости стекла и смолы | Может дополнять spread-конструкцию в требовательных каналах | Доступность и конструкция зависят от поставщика | Когда анализ канала обосновывает дополнительную меру |
| Смола с меньшими потерями | Диэлектрическую составляющую вносимых потерь | Снижает одну из составляющих потерь канала | Не заменяет контроль плетения автоматически | Когда смену материала требует бюджет потерь, а не только skew |
Матрица выпуска
Восемь входных данных до выпуска PCB на spread-glass
Матрица связывает инженера по signal integrity, разработчика PCB, закупки и производство. Незакрытая строка должна стать вопросом RFQ, согласованным допущением или явным критерием контроля.
| Входные данные | Что зафиксировать | Почему это важно | Подтверждение | Критерий выпуска |
|---|---|---|---|---|
| Стиль стеклоткани | Стиль каждого диэлектрика рядом с критичными слоями | Определяет геометрию плетения, которую видит пара | Согласованные stack-up и спецификация материала | Нет несогласованных замен на отмеченных слоях |
| Система смолы | Марку поставщика или разрешенные альтернативы | Определяет потери, обработку и доступность конструкций | Применимая спецификация и предложение по материалу | Выбранная смола отвечает тепловым и электрическим требованиям проекта |
| Прессованная толщина диэлектрика | Целевую толщину между сигналом и плоскостью с допуском | Непосредственно входит в расчет импеданса | Stack-up, рассчитанный по прессованной конструкции | Геометрия дорожек согласована после подтверждения материала |
| Профиль меди | Категорию профиля и итоговую толщину меди | Влияет на проводниковые потери и модель линии | Данные поставщика или документированное допущение модели | Бюджет потерь использует фактически предложенный профиль |
| Целевой импеданс | Значение, допуск, геометрию и соответствующие слои | Связывает требование с конкретными структурами | Таблица импеданса и купон для данного stack-up | У каждой критичной структуры есть цель и метод контроля |
| Бюджет skew | Бюджет пары или канала и способ его распределения | Помогает выбрать между spread-glass, ориентацией и другими мерами | Критерий от системной команды или инженера SI | Предложенная конструкция соответствует документированному допущению по бюджету |
| Купон и доказательство | Тип купона, измерение, выборку и формат отчета | Купон импеданса не доказывает автоматически skew полного канала | План контроля, указанный в расчете или производственном пакете | Ответственность, метод и результат согласованы до запуска |
| Согласование замен | Перечень изменений, требующих одобрения заказчика | Эквивалентная толщина может отличаться стеклом, смолой или медью | Процесс отклонения и письменное согласование | Критичное изменение не выпускается без технической проверки |
Проверка CAM и stack-up
От требования SI к технологичной конструкции
Общей пометки «spread-glass» недостаточно. Производственный пакет должен связать каждый критичный сигнальный слой с соседним prepreg или core, а затем задать прессованную толщину, систему смолы, профиль меди, целевой импеданс и правила замены. Такая прослеживаемость устраняет скрытые решения между разработкой и производством.
При проверке APTPCB может предложить геометрию импеданса по доступной конструкции материала и отметить различия между запрошенным и технологичным stack-up. Предложение передается на ваше согласование. Проверка глазковой диаграммы, BER и запаса полного канала остается системной задачей, если метод и результат отдельно не согласованы в RFQ.
Производственные контроли
Процесс, привязанный к критичным переменным
Рабочий контроль связывает требования канала с материалом, геометрией и планом подтверждения. Точный состав контроля зависит от пакета, принятого при RFQ.
02
Подтвердить конструкцию материала
Совместно проверить доступные стиль стеклоткани, систему смолы, содержание смолы и прессованную толщину. Торговой марки без подробной конструкции недостаточно для выпуска stack-up.
03
Пересчитать структуры импеданса
Скорректировать ширину и зазор по предложенной конструкции, меди и документированным допущениям Dk. Критичные структуры передаются на согласование в таблице импеданса.
04
Контролировать ориентацию и замены
Документировать ориентацию панели, если она входит в стратегию SI, и определить изменения, требующие согласования. Другой стиль стеклоткани не принимается как простой эквивалент толщины.
05
Определить план купонов
Связать купон с проверяемым вопросом: импедансом, конструкцией, микрошлифом или другим согласованным измерением. В плане задаются метод, выборка и передаваемые данные.
06
Выпустить по согласованным данным
Запустить производство после согласования stack-up, структур импеданса, разрешенных замен и результатов контроля качества. Открытые допущения остаются видимыми в пакете проверки.
Доказательства и границы проверки
Запрашивайте доказательство под конкретный риск
Полезный отчет отвечает на заранее заданный вопрос. Обозначение материала или сертификат поставщика может подтвердить закупленную конструкцию. Микрошлиф — изготовленный stack-up. Купон TDR — структуру импеданса. По умолчанию ни один из этих результатов не заменяет измерение skew или проверку полного канала.
Укажите в RFQ требуемый результат: согласованный stack-up, прослеживаемость марки материала, данные импеданса, микрошлиф, отчет электрического контроля или специальный купон. APTPCB подтвердит выполнимость, метод и выборку в предложении. Критерии приемки заказчика или отраслевые критерии должны быть указаны с применимым классом и редакцией.
На прототипе или этапе NPI используйте результаты для проверки допущений модели до запуска серии. Если бюджет skew критичен, задайте, кто измеряет, на какой структуре, каким прибором и по какому пределу. Такое разграничение отделяет производственный контроль от системной квалификации.
Инженерные вопросы
FAQ по FR-4 spread-glass
Что такое эффект плетения стеклоткани в PCB?
Эффект плетения возникает, когда дорожки дифференциальной пары проходят над разными долями стекла и смолы в тканом диэлектрике. Скорость распространения сигналов может различаться. Риск зависит от стиля стеклоткани, ориентации, геометрии и длины канала.
Как spread-glass снижает риск skew?
В spread-glass пучки волокон распределены шире, поэтому крупные окна, богатые смолой, уменьшаются, а среда под дорожками становится однороднее. Это снижает одну из причин skew, но итог по-прежнему зависит от stack-up, трассировки и полного канала.
Spread-glass — это система смолы?
Нет. Spread-glass описывает конструкцию армирующей стеклоткани. Система смолы определяет, среди прочего, диэлектрические потери и технологию обработки. Их нужно задавать вместе с прессованной толщиной и профилем меди.
Достаточно ли spread-glass для соблюдения бюджета skew?
Нет. В бюджет входят длина пары, ее ориентация относительно основы и утка, переходы между слоями, переходные отверстия, геометрия, прессованная конструкция и выбранный метод измерения.
Может ли трассировка под углом заменить spread-glass?
Трассировка под углом может усреднить воздействие плетения, но занимает дополнительную площадь и меняет длину канала. Выбор угла, spread-glass или их сочетания должен исходить из бюджета skew и ограничений компоновки.
Можно ли сочетать стандартную стеклоткань и spread-glass в одном stack-up?
Да, после проверки stack-up. В гибридной конструкции spread-glass можно оставить только рядом с критичными сигнальными слоями. Прессованные толщины, симметрия, смола и правила замены должны оставаться контролируемыми.
Какие данные нужны для технически обоснованного расчета?
Передайте stack-up или число слоев, критичные сигнальные слои, желаемую систему смолы, обязательный стиль стеклоткани, профиль меди, целевые импедансы, бюджет skew, объемы и требования к купонам или отчетам.
Подготовка RFQ
Выбор стратегии spread-glass
Выберите ближайший сценарий проекта. Результат показывает решения для технической проверки; он не заменяет расчет канала и подтверждение доступности материала.
Выберите сценарий проекта
Выберите сценарий, чтобы увидеть технические данные для RFQ.
Техническое взаимодействие
Единый пакет данных от проверки spread-glass до серии
Распределенные команды могут работать с единым набором данных: конструкцией материала, критичными слоями, электрическими целями, правилами замены и доказательствами выпуска.
01 · Входные данные
Конструкция и требования
Передайте stack-up, критичные сигнальные слои, чувствительные длины, целевые импедансы, бюджет skew и ограничения по материалу или меди.
02 · Проверка
Выполнимость и допущения
APTPCB сопоставляет запрос с доступными конструкциями, документирует расчетные допущения и отмечает отклонения, требующие решения заказчика.
03 · NPI
Прототип и план подтверждения
Пакет прототипа задает полезные купоны, измерения, отчеты и критерии приемки. Результаты подтверждают или корректируют допущения до серии.
04 · Серия
Управление изменениями
Согласованная спецификация, правила замены и результаты контроля становятся базой для повторных заказов и проверки изменений.
Проверьте spread-glass stack-up до расчета
Передайте stack-up или число слоев, критичные пары, целевые импедансы, бюджет skew, систему смолы, профиль меди, объемы и требуемые доказательства. APTPCB подтвердит открытые вопросы, выполнимость и техническую основу расчета.
