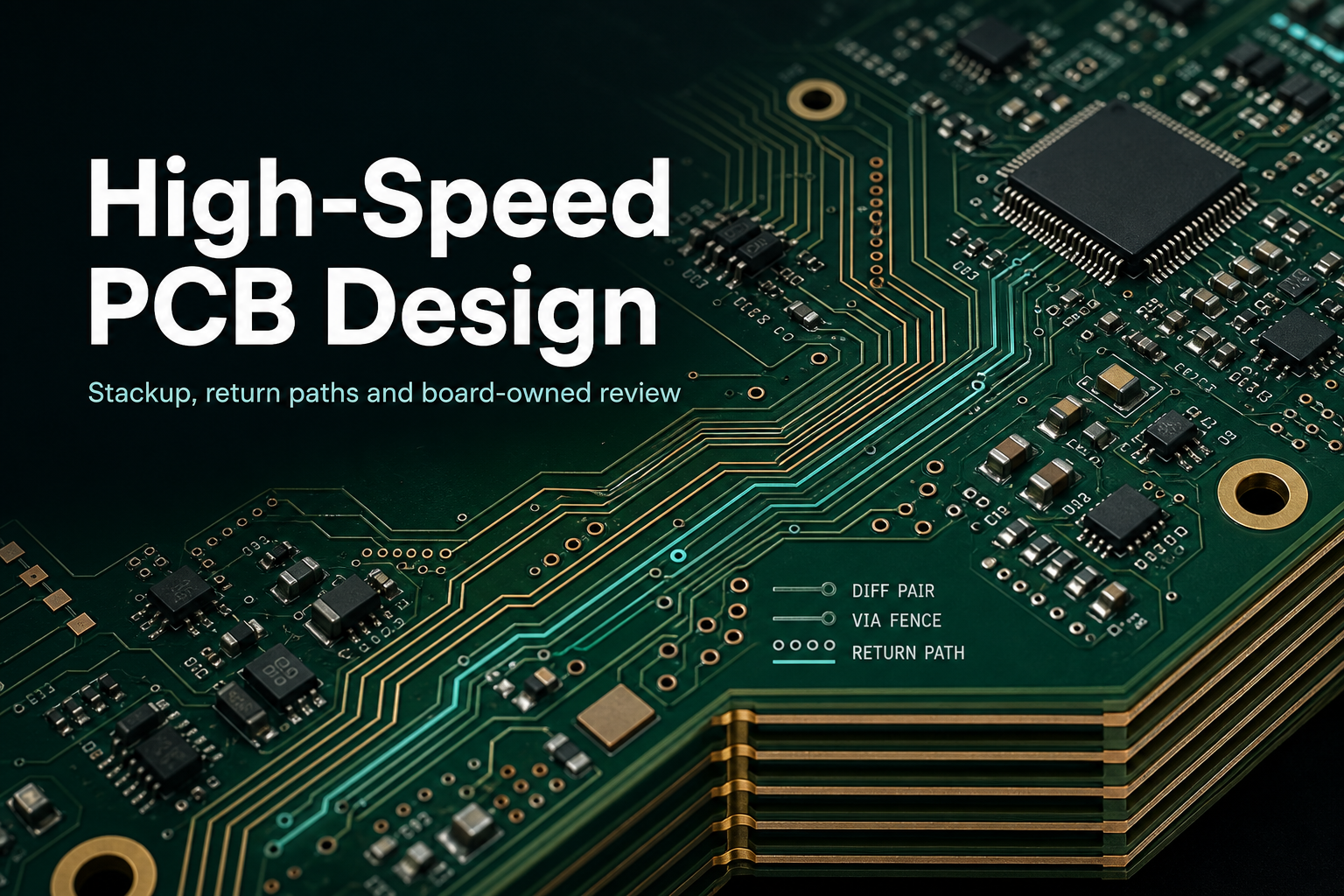

Progettazione PCB ad alta velocità focalizzata su potenza del segnale e controllo EMI

Se stai cercando la progettazione di PCB ad alta velocità, probabilmente stai cercando di risolvere uno di questi problemi: instabilità del timing DDR, un occhio PCIe/SerDes che non si apre, guasti EMI inattesi o schede che superano i test di base ma falliscono sotto carico reale. Il successo ad alta velocità è raramente un singolo "trucco di routing". Deriva da un insieme completo di decisioni che rimangono coerenti dalla definizione dello stack-up alla verifica finale.

In APTPCB, aiutiamo i team a trasformare i progetti ad alta velocità in hardware producibile e testabile allineando stack-up, obiettivi di impedenza, materiali e controllo di fabbricazione. Se hai bisogno di un riferimento sulle capacità di produzione, consulta PCB ad alta velocità.

Per rendere questa guida facile da usare, ecco una directory strutturata che segue il flusso di lavoro reale che gli ingegneri applicano nella progettazione di PCB ad alta velocità:

1. Quando un PCB Diventa ad Alta Velocità

Una scheda diventa "ad alta velocità" quando la velocità di variazione del fronte (tempo di salita/discesa) è sufficientemente rapida da far sì che le tracce si comportino come linee di trasmissione. Anche se la frequenza di clock sembra moderata, i fronti rapidi rendono visibili le discontinuità di impedenza e le interruzioni del percorso di ritorno nella forma d'onda.

Cosa tipicamente fallisce per primo nella progettazione di PCB ad alta velocità

Riflessioni e ringing: Causati da disadattamento di impedenza in via, pad, connettori, restringimenti (neck-downs) e transizioni di strato.
Crosstalk (Diafonia): L'accoppiamento di campo tra tracce adiacenti inietta rumore nelle reti "vittima", riducendo l'apertura dell'occhio e aumentando il jitter.
Percorsi di ritorno interrotti: Il routing attraverso divisioni di piano o lo spostamento tra strati senza una transizione di riferimento controllata forza deviazioni della corrente di ritorno, aumentando l'induttanza di anello e l'EMI.
Skew e perdita di margine di temporizzazione: Ritardo di propagazione disuguale e discontinuità asimmetriche compromettono il setup/hold DDR e l'allineamento multi-lane.
Problemi SI (Signal Integrity) guidati da PI (Power Integrity): Il rumore della PDN (Power Delivery Network) sposta le soglie e i riferimenti, trasformando un "buon percorso" in un sistema fallimentare. Punto chiave di progettazione: la progettazione di PCB ad alta velocità è ingegneria di sistema—SI, PI ed EMI sono collegati dalla geometria e dalle correnti di ritorno.

2. Stack-up e Controllo dell'Impedenza

Nella progettazione di PCB ad alta velocità, lo stack-up è la base. Determina se l'impedenza controllata è raggiungibile e se i percorsi di ritorno sono stabili. Le regole di routing non possono “correggere” uno stack-up che manca di piani di riferimento continui o che forza transizioni di strato eccessive.

Per piattaforme complesse, bloccare la struttura in anticipo utilizzando uno stack-up PCB definito.

Regole di stack-up che creano un comportamento stabile ad alta velocità

Accoppiamento stretto a un piano di riferimento: Posizionare gli strati di segnale ad alta velocità adiacenti a un piano di massa continuo per minimizzare l'induttanza di anello e confinare i campi.
Preferire la stripline per collegamenti critici: La stripline interna offre una migliore schermatura e riduce la radiazione rispetto alla microstrip esterna.
Evitare divisioni di piano sotto reti ad alta velocità: Una divisione interrompe il percorso di ritorno e trasforma la traccia in un'antenna ad anello.
Accoppiare piani di alimentazione e di massa quando possibile: L'accoppiamento dei piani aumenta la capacità distribuita e riduce l'impedenza PDN ad alta frequenza.
Minimizzare i cambiamenti di strato sulle reti più veloci: Ogni transizione di strato è una discontinuità più un evento di percorso di ritorno.

Impedenza controllata che rimane consistente in produzione

L'impedenza controllata riguarda la continuità, non un singolo "numero 50Ω/100Ω". Per mantenere l'impedenza costante lungo l'intero canale:

Mantenere la larghezza/spaziatura delle tracce stabile ove possibile
Evitare restringimenti bruschi a meno che non siano necessari per l'uscita dal pad
Controllare gli effetti della maschera di saldatura sulla microstriscia (modifica la costante dielettrica effettiva)
Definire i coupon di impedenza e la tolleranza, quindi verificare utilizzando il TDR

Per un numero maggiore di strati utilizzati nelle piattaforme di calcolo, comunicazione e industriali, molti progetti utilizzano strutture PCB multistrato per bilanciare i piani, la densità di instradamento e la producibilità.

3. Regole di instradamento per DDR e SerDes

La maggior parte delle domande pratiche sulla progettazione di PCB ad alta velocità riguarda l'instradamento. L'obiettivo è semplice:

Proteggere il percorso di ritorno, preservare l'impedenza e controllare l'accoppiamento. La corrispondenza della lunghezza è importante, ma solo entro il budget dell'interfaccia e i requisiti di topologia.

Coppie differenziali (PCIe, USB, Ethernet, SerDes)

Mantenere una spaziatura costante per mantenere stabile l'impedenza differenziale.
Instradare le coppie simmetricamente (stesso numero di via, stessi cambiamenti di strato, stesse strutture).
Evitare ostacoli tra la coppia (via, vuoti di rame, cuciture che rompono la simmetria).
Mantenere la geometria della coppia coerente attraverso le regioni di breakout e connettore.
Regolare la lunghezza solo se necessario; meandri eccessivi aumentano la perdita e il rischio di accoppiamento.

Instradamento DDR (dati/strobe/clock/indirizzo)

Seguire prima la topologia richiesta (la strategia fly-by e di terminazione guida il layout).
Corrispondenza all'interno dei gruppi funzionali: relazioni DQ↔DQS, CK e budget addr/cmd.
Controllare gli stub e le ramificazioni; evitare estensioni "a forma di antenna" sulle reti critiche.
Mantenere i piani di riferimento continui sotto il bus.
Isolare e proteggere i clock dagli aggressori.

Controllo del crosstalk che funziona in layout densi

Evitare lunghe corse parallele; se inevitabile, interrompere la lunghezza di accoppiamento con cambi di strato o spaziatura.
Instradare gli strati adiacenti ortogonalmente quando pratico.
Preferire lo stripline per i collegamenti più sensibili quando lo spazio è limitato.
Tenere gli aggressori lontani da clock, reset e nodi ad alta impedenza.

Se il tuo prodotto include blocchi RF insieme a digitali ad alta velocità, considera strutture RF dedicate come PCB ad alta frequenza per la regione RF, mantenendo lo stack digitale ottimizzato per DDR/SerDes.

Progettazione PCB ad alta velocità

4. 10 Suggerimenti di Layout Che Puoi Usare Oggi

A volte non hai bisogno di una nuova teoria, ma di una rapida lista di controllo prima del tapeout. I seguenti "guadagni rapidi" sono abitudini di layout adatte alla produzione che riducono le più comuni modalità di guasto SI/PI/EMI nella progettazione di PCB ad alta velocità.

Lista di controllo per la progettazione di PCB ad alta velocità

Instradare i segnali ad alta velocità su un piano di massa continuo per stabilizzare l'impedenza e i percorsi di ritorno.
Evitare di raggruppare troppe vie in un'unica area (le "via farms" possono soffocare i piani e concentrare la densità di corrente).
Evitare angoli acuti di 90°; utilizzare angoli di 45° o archi lisci per ridurre le discontinuità e il rischio di produzione.
Aumentare la spaziatura tra le tracce ad alta velocità adiacenti per ridurre l'accoppiamento; se un collo di bottiglia è inevitabile, aumentare la spaziatura immediatamente dopo.
Evitare lunghi stub/rami; utilizzare topologie più pulite per prevenire riflessioni e comportamenti simili a un'antenna.
Instradare le coppie differenziali con spaziatura e simmetria costanti, e non posizionare ostacoli tra la coppia.
Mantenere le transizioni via simmetriche nei collegamenti differenziali (stesso numero di vie, stesse strutture) e minimizzare il numero totale di vie.
Non instradare segnali ad alta velocità attraverso piani divisi; se sono necessari cambiamenti di riferimento, fornire un percorso di corrente di ritorno intenzionale.
Separare intenzionalmente le masse analogiche e digitali per i progetti a segnale misto, collegandole in modo controllato in un punto definito.
Abbinare attentamente la geometria delle tracce alle interfacce dei componenti per ridurre i "gradini" di impedenza su pad e transizioni.

Utilizzare questo elenco come una rapida fase di revisione del progetto, quindi verificare le reti a più alto rischio con simulazione e misurazione.

5. Integrità dell'alimentazione e controllo EMI

La progettazione di PCB ad alta velocità fallisce quando i piani di alimentazione e di riferimento si spostano. Una forma d'onda stabile dipende da un riferimento stabile, e questo dipende da una PDN a bassa impedenza e da un comportamento controllato della corrente di ritorno.

Obiettivi PDN per prestazioni reali ad alta velocità

Bassa impedenza su tutta la frequenza: evitare picchi di impedenza che si allineano con le armoniche di commutazione.
Bassa induttanza al carico: il posizionamento e la strategia dei via contano più dell'aggiunta di "più condensatori".
Aree di loop piccole: minimizzare la dimensione del loop di commutazione per ridurre il rumore e l'EMI.

Strategia di disaccoppiamento (pratica, non teorica)

Posizionare i condensatori di disaccoppiamento ad alta frequenza vicino ai pin di alimentazione con connessioni brevi ai piani.
Utilizzare coppie di via strette (alimentazione/massa) per ridurre l'induttanza di montaggio.
Combinare intenzionalmente condensatori bulk + media + alta frequenza.
Evitare di isolare i condensatori di disaccoppiamento dietro tracce lunghe o restringimenti stretti.

Controllo EMI tramite la disciplina del percorso di ritorno

Mantenere il routing ad alta velocità su piani di riferimento continui.
Evitare di attraversare divisioni e vuoti del piano.
Pianificare le transizioni di strato in modo che le correnti di ritorno abbiano un percorso vicino (strategia di cucitura vicino alle transizioni quando necessario).
Ridurre la conversione di modo comune mantenendo le strutture differenziali simmetriche.

Per realizzazioni dense e orientate alle prestazioni, dove il controllo di processo è cruciale (impedenza stretta, via avanzati, registrazione rigorosa), un allineamento precoce con le pratiche di produzione avanzata di PCB riduce il rischio di scalabilità.

6. Simulazione e Validazione della Produzione

La progettazione di PCB ad alta velocità dovrebbe essere predittiva: simulare precocemente, quindi convalidare ciò che è stato effettivamente costruito. L'obiettivo è evitare "hardware per tentativi ed errori" individuando i rischi prima della fabbricazione e quindi confermando la conformità dopo la produzione.

Cosa controllare prima di rilasciare il progetto

Fattibilità dello stack-up: è possibile raggiungere gli obiettivi di impedenza con una geometria di traccia realistica?
Sensibilità del collegamento: quali discontinuità dominano (vias, connettori, package, transizioni di pad)?
Hotspot di crosstalk: escape denso, percorsi paralleli lunghi, meandri di tuning.
Rischio PDN: efficacia del disaccoppiamento e andamenti dell'impedenza.
Continuità del percorso di ritorno: identificare ogni cambiamento di riferimento e confermare che il percorso di ritorno sia controllato.

Cosa convalidare dopo la fabbricazione

Misurazione dell'impedenza controllata utilizzando coupon di test (obiettivi e tolleranze TDR).
Conferma della costruzione dello stack-up (spessore del dielettrico, peso del rame, registrazione).
Controlli di ripetibilità prima della produzione in volume (allineamento del processo tra i lotti).

Per la coerenza dal prototipo alla produzione in volume, allineare il pacchetto di rilascio con il processo di fabbricazione del PCB in modo che i parametri di produzione corrispondano alle ipotesi utilizzate nella pianificazione SI/PI.

Conclusione

Un progetto di PCB ad alta velocità pronto per la produzione segue un flusso di lavoro chiaro: definire prima lo stack-up, controllare l'impedenza e i percorsi di ritorno, instradare DDR/SerDes con simmetria e controllo dell'accoppiamento, progettare il PDN per mantenere stabili i piani di riferimento e convalidare sia in simulazione che in produzione.

Se hai bisogno di supporto per la costruzione di schede ad alta velocità che possano scalare in modo affidabile dal prototipo alla produzione, APTPCB fornisce fabbricazione e verifica dell'impedenza controllata tramite PCB ad alta velocità.
