PCB Generatore di Rumore

Nel mondo dell'elettronica, il rumore è solitamente il nemico. Gli ingegneri dedicano innumerevoli ore alla progettazione di filtri e schermature per eliminarlo. Tuttavia, per una PCB generatore di rumore, il rumore è il prodotto. Sia che venga utilizzata per la calibrazione di apparecchiature audio, l'entropia crittografica o la simulazione di jamming RF, la scheda a circuito stampato deve produrre un tipo specifico di segnale casuale con precisione e stabilità. La progettazione di queste schede richiede una mentalità paradossale: è necessario generare intenzionalmente il caos pur contenendolo rigorosamente per prevenire l'auto-interferenza.

Questa guida funge da hub centrale per comprendere il ciclo di vita di una PCB generatore di rumore. Passeremo dalla fisica fondamentale della generazione di rumore alle praticità di produzione, assemblaggio e validazione presso APTPCB (APTPCB PCB Factory).

Punti Chiave

Prima di addentrarci nelle specifiche tecniche, ecco i punti critici che ogni ingegnere e responsabile degli acquisti dovrebbe comprendere riguardo a queste schede specializzate.

Definizione: Una PCB generatore di rumore è un circuito progettato per produrre segnali casuali (rumore bianco, rosa o gaussiano) con una densità spettrale di potenza definita.
Metrica Fondamentale: La planarità su tutta la larghezza di banda è spesso più importante della potenza di uscita totale; il rumore deve essere statisticamente uniforme.
Architettura: I progetti rientrano generalmente in due categorie: Analogici (utilizzando la rottura Zener o il rumore termico) e Digitali (utilizzando algoritmi LFSR o DDS).
Idea sbagliata: "Casuale" non significa "incontrollato". Il layout della scheda deve essere più preciso rispetto alle schede logiche standard per garantire che la casualità sia vera e non influenzata da EMI esterne.
Suggerimento: Il rifiuto dell'alimentazione è critico; un rail di alimentazione rumoroso introdurrà un ripple deterministico nell'uscita del rumore casuale, rovinando i dati.
Validazione: La verifica richiede un analizzatore di spettro per assicurarsi che il rumore di fondo soddisfi la densità richiesta senza toni spuri.
Produzione: Una maschera di saldatura di alta qualità e una pulizia rigorosa sono vitali, poiché i residui di flussante possono creare percorsi di dispersione che alterano le caratteristiche di rumore delle sorgenti analogiche ad alta impedenza.

Cosa significa realmente una PCB per generatore di rumore (ambito e limiti)

Per capire come costruire queste schede, dobbiamo prima definire l'ambito di ciò che una PCB per generatore di rumore fa realmente e come differisce dai generatori di segnale standard.

Una PCB per generatore di rumore non è semplicemente un amplificatore rotto. È uno strumento di precisione progettato per emettere un segnale in cui l'ampiezza in qualsiasi momento dato è casuale, ma la media statistica nel tempo è prevedibile. L'ambito di queste PCB spazia da semplici strumenti di test audio a complessi hardware crittografici.

Architetture analogiche vs digitali

La divisione fondamentale in questa tecnologia risiede nella sorgente dell'entropia.

Analog Generator PCB: Questi si basano su fenomeni fisici. Il metodo più comune prevede la polarizzazione inversa di un diodo Zener o di una giunzione base-emettitore di un transistor fino a quando non entra in rottura a valanga. Questo crea "rumore di sparo". Un altro metodo utilizza il rumore termico dei resistori. Questi sono preferiti per la "Generazione di Numeri Veramente Casuali" (TRNG) perché la sorgente è quantistica e non deterministica.
Digital/DDS Generator PCB: Questi utilizzano la logica per simulare il rumore. Un DDS Generator PCB (Direct Digital Synthesis) o un generatore di Sequenza di Bit Pseudo-Casuali (PRBS) utilizza algoritmi come i Registri a Scorrimento a Retroazione Lineare (LFSR). Sebbene tecnicamente deterministico (il pattern alla fine si ripete), il ciclo è così lungo che appare casuale. Questi sono eccellenti per le applicazioni di BER Generator PCB (Bit Error Rate) dove la ripetibilità è necessaria per il debugging.

Ambito del Dominio della Frequenza

I requisiti di progettazione cambiano drasticamente in base allo spettro di frequenza. Un Audio Generator PCB si concentra sulla gamma da 20Hz a 20kHz e spesso richiede filtri per il "Rumore Rosa" (energia uguale per ottava). Al contrario, un generatore di rumore RF potrebbe aver bisogno di emettere un "Rumore Bianco" piatto da 10MHz fino a diversi GHz. Il materiale e lo stackup del PCB per quest'ultimo sono significativamente più costosi e complessi.

Metriche importanti per i PCB dei generatori di rumore (come valutare la qualità)

Una volta definito il tipo di generatore, dobbiamo valutare la qualità della PCB del generatore di rumore utilizzando metriche specifiche e quantificabili.

La differenza tra una sorgente di rumore amatoriale e una scheda di strumentazione professionale risiede in questi parametri. Se state acquistando queste schede, dovete specificare questi valori nella vostra documentazione.

Metrica	Perché è importante	Intervallo tipico / Fattori	Come misurare
Densità Spettrale di Potenza (PSD)	Definisce la "luminosità" del rumore. Indica quanta potenza è presente in una larghezza di banda di 1 Hz.	-174 dBm/Hz (rumore termico di fondo) a -80 dBm/Hz (sorgente attiva).	Analizzatore di spettro (normalizzato a 1 Hz).
Piattezza della larghezza di banda	Una sorgente di rumore bianco perfetta è piatta. Le deviazioni causano errori di misurazione nel dispositivo sotto test (DUT).	±0,5 dB a ±3 dB su tutta la banda target.	Analizzatore di spettro con mantenimento del picco.
Fattore di cresta	Il rapporto tra la tensione di picco e la tensione RMS. Sono necessari fattori di cresta elevati per i test di stress degli amplificatori.	3:1 a 5:1 (10 dB a 14 dB).	Oscilloscopio con analisi statistica.
Periodicità (Lunghezza del ciclo)	Rilevante per i generatori digitali. Se il rumore si ripete troppo velocemente, non è veramente casuale.	$2^{31}-1$ cicli o più per LFSR di alta qualità.	Analizzatore logico o acquisizione a lunga durata.
Coefficiente di temperatura	Le sorgenti di rumore analogiche (come i diodi Zener) derivano significativamente con il calore, modificando i livelli di uscita.	Misurato in ppm/°C o dB/°C.	Test in camera termica.
Distribuzione Gaussiana	Determina se la probabilità di ampiezza segue una curva a campana. Critico per la simulazione statistica.	Misurata dalla deviazione dalla curva gaussiana ideale (Sigma).	Analisi dell'istogramma su un DSO.

Come scegliere un PCB per generatore di rumore: guida alla selezione per scenario (compromessi)

La comprensione delle metriche ci consente di selezionare l'architettura e i materiali giusti per scenari operativi specifici.

Non esiste un generatore di rumore "universale". Una scheda progettata per la calibrazione audio è inutile per testare i ricevitori WiFi. Di seguito sono riportati scenari comuni e i compromessi coinvolti nella scelta del giusto design del PCB per generatore di rumore.

Scenario 1: Correzione acustica della stanza e test EQ

Requisito: Capacità di rumore rosa (1/f), stabilità a bassa frequenza, materiale FR4 standard.
Compromesso: Sono necessari stadi di filtraggio analogico precisi per convertire il rumore bianco in rumore rosa. Ciò aumenta il numero di componenti e le dimensioni della scheda.
Selezione: Scegli un PCB per generatore audio con stadi di filtro attivi. Evita i generatore digitali a meno che non abbiano DAC di altissima qualità per prevenire l'aliasing nella banda audio superiore.

Scenario 2: Test di sensibilità del ricevitore RF

Requisito: Larghezza di banda estremamente ampia (gamma GHz), elevata planarità, impedenza controllata (50 ohm).
Compromesso: Richiede laminati ad alta frequenza (come Rogers o Teflon) e un controllo rigoroso dell'impedenza. L'FR4 standard è troppo dispersivo a queste frequenze.
Selezione: Optare per un design specializzato di sorgente di rumore RF. È necessario utilizzare processi di produzione di PCB ad alta frequenza per garantire che il rumore rimanga piatto su tutto lo spettro.

Scenario 3: Generazione di chiavi crittografiche (TRNG)

Requisito: Vera entropia (imprevedibilità), protezione contro gli attacchi side-channel.
Compromesso: Il circuito deve essere fortemente schermato per impedire che segnali esterni "blocchino" l'oscillatore. L'efficienza è secondaria rispetto all'imprevedibilità.
Selezione: Un PCB generatore analogico basato su rottura a valanga è essenziale qui. Le soluzioni digitali non sono sicure. Il layout del PCB deve includere anelli di guardia e possibilmente vie interrate per prevenire il probing.

Scenario 4: Test del tasso di errore di bit (BER)

Requisito: Pseudo-casualità ripetibile, alta velocità, livelli logici digitali.
Compromesso: È necessario un PCB generatore BER in grado di sincronizzarsi con un ricevitore. Non deve essere "veramente" casuale, ma solo statisticamente casuale.
Selezione: Un design digitale ad alta velocità che utilizza FPGA o IC a registro a scorrimento dedicati. L'integrità del segnale e lo stack-up del PCB sono fondamentali per mantenere bordi di clock nitidi.

Scenario 5: Generazione di Dither per ADC

Requisito: Bassa ampiezza, distribuzione gaussiana, integrazione molto pulita con l'ADC.
Compromesso: Il generatore di rumore è spesso una piccola sezione di una scheda a segnali misti più grande. La diafonia è il problema principale qui.
Selezione: Una sorgente di rumore analogica localizzata. L'attenzione è sull'isolamento del layout per garantire che il rumore vada solo all'ingresso dell'ADC e in nessun altro luogo.

Scenario 6: Simulazione del Jitter

Requisito: Capacità di modulare un segnale di clock.
Compromesso: Richiede una PCB generatore di clock con un ingresso di modulazione.
Selezione: Una complessa scheda a segnali misti che combina una sorgente di clock pulita con un percorso di iniezione del rumore.

Punti di controllo dell'implementazione della PCB del generatore di rumore (dalla progettazione alla produzione)

Dopo aver selezionato l'architettura, l'attenzione si sposta sulla progettazione fisica e sul processo di produzione per garantire che le prestazioni teoriche siano raggiunte nella realtà.

La progettazione di una PCB generatore di rumore è distinta dalla logica digitale standard perché si ha a che fare con segnali che sembrano errori alla maggior parte dei controlli automatizzati. Ecco una lista di controllo per guidare la transizione dallo schematico alla scheda fisica.

1. Selezione dei componenti e impronte

Raccomandazione: Per le sorgenti analogiche, la specifica diodo Zener o transistor è importante. Non tutte le diodi si rompono rumorosamente; alcune sono troppo pulite.
Rischio: Sostituire la parte "rumorosa" con un equivalente "migliore" (più silenzioso) durante l'approvvigionamento annullerà la funzione.
Accettazione: Contrassegnare i componenti critici della sorgente di rumore come "Non sostituire" nella distinta base (BOM).

2. Filtraggio dell'alimentazione

Raccomandazione: Utilizzare LDO separati per la sorgente di rumore e la catena di amplificazione.
Rischio: L'ondulazione dell'alimentazione (50Hz/60Hz o rumore di commutazione) si sovrapporrà al rumore casuale, creando picchi distinti nello spettro.
Accettazione: Verificare il PSRR (Power Supply Rejection Ratio) in simulazione.

3. Stackup dei layer e messa a terra

Raccomandazione: Utilizzare una scheda a 4 strati minimo. Il layer 2 dovrebbe essere un piano di massa solido.
Rischio: Su una scheda a 2 strati, le correnti di ritorno possono modulare il riferimento di massa della sorgente di rumore.
Accettazione: Rivedere lo stackup per assicurarsi che il blocco di generazione del rumore abbia un percorso a bassa impedenza verso massa.

4. Schermatura e isolamento

Raccomandazione: Posizionare una "recinzione" di via (via stitching) attorno al circuito di generazione del rumore. Considerare un footprint per uno scudo metallico.
Rischio: Il generatore di rumore agisce come un trasmettitore, potenzialmente interferendo con circuiti sensibili vicini. Al contrario, la RF esterna può polarizzare il rumore.
Accettazione: Verificare la presenza di via stitching nei file Gerber.

5. Gestione termica

Raccomandazione: La rottura a valanga genera calore. Assicurarsi che la sorgente di rumore abbia un adeguato scarico termico, ma mantenerla accoppiata termicamente a qualsiasi componente di compensazione.
Rischio: Man mano che la scheda si riscalda, l'ampiezza del rumore si sposterà.
Accettazione: Eseguire una simulazione termica se vengono utilizzate correnti elevate.

6. Larghezza e impedenza delle tracce

Raccomandazione: Per il rumore RF, le tracce devono essere di 50 ohm.
Rischio: I disadattamenti di impedenza causano onde stazionarie (ondulazioni) nello spettro del rumore, rovinando la planarità.
Accettazione: Utilizzare un calcolatore di impedenza o consultare il supporto tecnico di APTPCB.

7. Maschera di saldatura e serigrafia

Raccomandazione: Mantenere la maschera di saldatura lontana dai nodi sorgente di rumore ad alta impedenza per prevenire perdite.
Rischio: La maschera di saldatura può assorbire umidità, creando una resistenza parallela che altera il punto di polarizzazione del diodo a valanga.
Accettazione: Definire aree di esclusione nello strato della maschera di saldatura.

8. Punti di test

Raccomandazione: Includere connettori SMA o SMB per la verifica dell'uscita, anche se l'uso finale è interno.
Rischio: La misurazione con una sonda oscilloscopica standard aggiunge capacità che filtra il rumore ad alta frequenza, fornendo letture false.
Accettazione: Assicurarsi che i punti di test siano abbinati all'attrezzatura di misurazione.

Errori comuni nelle PCB dei generatori di rumore (e l'approccio corretto)

Anche con un piano solido, errori di progettazione specifici possono compromettere la qualità del rumore o la producibilità della scheda.

Spesso vediamo progetti che falliscono non a causa dello schema, ma a causa di decisioni di layout che ignorano la fisica del rumore.

Errore 1: Componenti "migliori"

L'errore: Utilizzare un amplificatore operazionale a basso rumore per amplificare una sorgente di rumore.
La realtà: Sebbene si desideri che l'amplificatore operazionale sia trasparente, l'uso di componenti a rumore ultra-basso è spesso uno spreco di denaro. Il problema maggiore è la larghezza di banda.
Correzione: Dare priorità alla velocità di variazione (Slew Rate) e al prodotto guadagno-banda (GBP) rispetto alle figure di rumore per gli stadi dell'amplificatore.

Errore 2: Ritorni di massa condivisi

L'errore: Instradare il ritorno di massa rumoroso attraverso lo stesso percorso della tensione di riferimento sensibile.
La realtà: Questo modula il riferimento, creando anelli di feedback che possono far oscillare (fischiare) il generatore di rumore invece di produrre un sibilo.
Correzione: Utilizzare una topologia di massa a stella in cui il blocco di rumore si collega alla massa principale in un unico punto.

Errore 3: Ignorare l'offset DC

L'errore: Amplificare il rumore senza bloccare la componente DC.
La realtà: Gli stadi ad alto guadagno satureranno (clippano) se l'offset DC viene amplificato insieme al rumore AC, risultando in una distribuzione distorta e non gaussiana.
Correzione: Utilizzare condensatori di accoppiamento AC tra gli stadi, ma assicurarsi che i loro valori siano sufficientemente grandi da far passare le frequenze più basse richieste (specialmente per il rumore rosa).

Errore 4: Pulizia inadeguata

L'errore: Utilizzare processi di flussante "no-clean" standard senza verifica.
La realtà: I residui di flussante sono leggermente conduttivi. Nei circuiti a valanga ad alta impedenza, questa dispersione rovina l'entropia.
Correzione: Specificare protocolli di lavaggio rigorosi o utilizzare flussanti a basso residuo. Fare riferimento agli standard PCBA Testing and Quality per la pulizia.

Errore 5: Accoppiamento del rumore digitale

L'errore: Posizionare un circuito PCB generatore di clock o un microcontrollore troppo vicino alla sorgente di rumore analogico.
La realtà: La frequenza di clock si diffonderà nell'uscita del rumore, apparendo come un picco distinto sull'analizzatore di spettro.
Correzione: Separare fisicamente le sezioni analogiche e digitali e utilizzare regolatori di potenza separati.

Errore 6: Trascurare il DFM (Design for Manufacturing)

L'errore: Posizionare i componenti troppo vicino al contenitore di schermatura.
La realtà: Ciò rende difficile l'assemblaggio e può causare cortocircuiti se il contenitore è leggermente disallineato.
Correzione: Seguire le Linee guida DFM standard per quanto riguarda la spaziatura dei componenti e la distanza meccanica.

FAQ sui PCB generatori di rumore (costo, tempi di consegna, materiali, test, criteri di accettazione)

Per affrontare le incertezze persistenti, ecco le risposte alle domande frequenti sulla produzione relative ai progetti di PCB generatori di rumore.

D: Quali sono i principali fattori di costo per un PCB generatore di rumore? R: I principali fattori di costo sono il materiale del PCB (se sono coinvolte frequenze RF) e i requisiti di test. Le schede FR4 standard sono economiche, ma se è necessario materiale Rogers per un'uscita GHz piatta, il costo della scheda nuda aumenta. Inoltre, la verifica della densità di rumore richiede costosi analizzatori di spettro, aumentando il costo della manodopera per i test.

D: Come si confrontano i tempi di consegna con i PCB standard? A: Il tempo di produzione è standard (3-5 giorni per i prototipi presso APTPCB). Tuttavia, l'assemblaggio potrebbe richiedere più tempo se si utilizzano diodi Zener esotici o transistor vintage specifici per la generazione di rumore che hanno tempi di approvvigionamento più lunghi.

Q: Posso usare FR4 standard per un PCB generatore di rumore? A: Sì, per applicazioni audio e a bassa frequenza (fino a ~500MHz), l'FR4 standard è accettabile. Per la generazione di rumore RF ad alta frequenza (>1GHz), la perdita dielettrica dell'FR4 varia troppo, e si dovrebbero usare laminati ad alta frequenza.

Q: Quali sono i criteri di accettazione standard per queste schede? A: L'accettazione si basa solitamente su tre fattori:

Consumo di corrente: Per verificare che si stia verificando la rottura a valanga.
Livello di uscita: Tensione RMS entro la tolleranza (es. 1V RMS ±10%).
Planarità spettrale: Nessun picco >3dB sopra il rumore di fondo all'interno della banda di interesse.

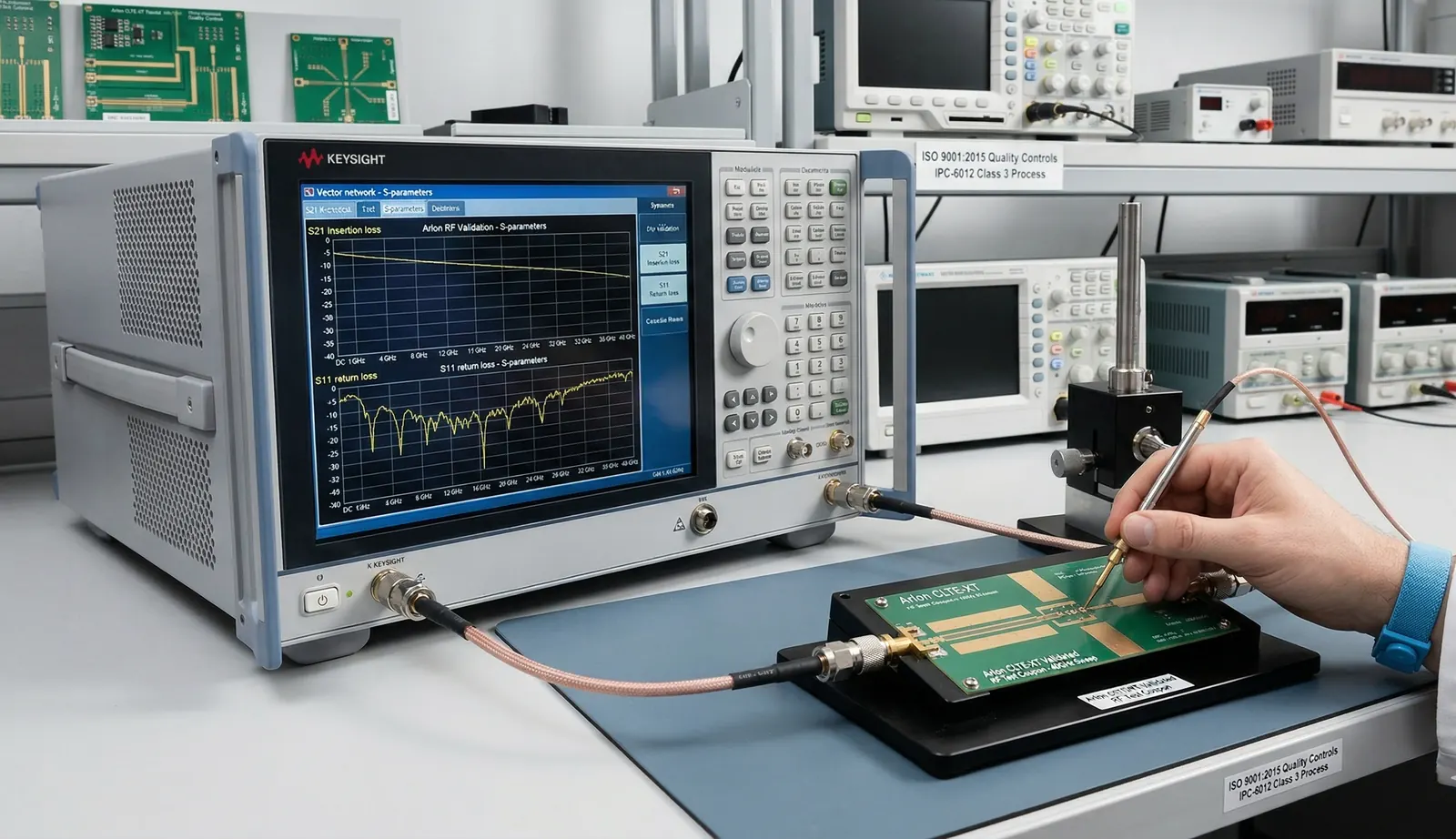

Q: Come si testa un PCB generatore di rumore in produzione? A: Di solito utilizziamo un confronto con un "campione d'oro". L'uscita dell'unità di produzione viene immessa in un digitalizzatore o analizzatore di spettro e confrontata con un'unità nota come funzionante. Per le unità PCB generatore BER digitali, viene eseguito un test di loopback per verificare la sequenza di bit.

Q: Qual è la differenza tra PCB a rumore bianco e a rumore rosa? A: Il rumore bianco ha energia uguale per frequenza (grafico piatto). Il rumore rosa ha energia uguale per ottava (l'energia diminuisce di 3dB per ottava all'aumentare della frequenza). Una PCB per rumore rosa è essenzialmente una PCB per rumore bianco con un filtro specifico di -3dB/ottava aggiunto all'uscita.

Q: Perché la mia PCB del generatore di rumore oscilla? A: Ciò è solitamente dovuto a uno scarso disaccoppiamento dell'alimentazione o a un layout di feedback inadeguato. Se l'amplificatore che pilota l'uscita ha un carico capacitivo eccessivo (da un cavo lungo), potrebbe oscillare. L'aggiunta di una piccola resistenza in serie (50 o 100 ohm) all'uscita può risolvere questo problema.

Q: APTPCB può assistere con il layout della sorgente di rumore? A: Sì, il nostro team di ingegneri può esaminare i vostri file Gerber per potenziali problemi di EMI, disadattamenti di impedenza e preoccupazioni relative allo stackup prima che la produzione abbia inizio.

Risorse per PCB di generatori di rumore (pagine e strumenti correlati)

Per dettagli tecnici più approfonditi e capacità di produzione relative all'hardware di generazione di rumore, consultate queste risorse correlate sul nostro sito.

Materiali ad alta frequenza: Se il vostro generatore di rumore opera nella gamma GHz, esaminate le nostre capacità di PCB ad alta frequenza per scegliere il substrato giusto.
Controllo dell'impedenza: Essenziale per la planarità del rumore RF. Utilizzate il nostro calcolatore di impedenza per dimensionare correttamente le vostre tracce.
Qualità dell'assemblaggio: Scopri come gestiamo i componenti analogici sensibili nella nostra sezione Test e qualità PCBA.
Regole di progettazione: Assicurati che il tuo layout sia producibile consultando le nostre Linee guida DFM.

Glossario PCB del generatore di rumore (termini chiave)

Infine, chiariamo i termini tecnici utilizzati in questa guida per garantire una comunicazione chiara tra i team di progettazione e produzione.

Termine	Definizione
Rottura a valanga	Un fenomeno nei semiconduttori (diodi Zener) in cui la corrente si moltiplica rapidamente, generando un significativo rumore di sparo.
Rumore bianco	Un segnale casuale con uguale intensità a diverse frequenze, che gli conferisce una densità spettrale di potenza costante.
Rumore rosa	Un segnale con uno spettro di frequenza tale che la densità spettrale di potenza è inversamente proporzionale alla frequenza (1/f).
PSD (Densità Spettrale di Potenza)	Una misura del contenuto di potenza del segnale rispetto alla frequenza, solitamente espressa in dBm/Hz.
Fattore di cresta	Il rapporto tra il valore di picco di una forma d'onda e il suo valore RMS. Il rumore ha un fattore di cresta elevato rispetto a un'onda sinusoidale.
LFSR (Registro a scorrimento a retroazione lineare)	Un circuito digitale utilizzato per generare numeri pseudo-casuali. Comune nei generatori di rumore digitali.
DDS (Sintesi Digitale Diretta)	Un metodo per produrre una forma d'onda analogica generando un segnale variabile nel tempo in forma digitale e quindi eseguendo una conversione digitale-analogica.
Entropia	Nel contesto dei generatori di rumore, una misura dell'imprevedibilità o della casualità del contenuto informativo.
EMI (Interferenza Elettromagnetica)	Rumore o interferenza indesiderata in un percorso o circuito elettrico causata da una sorgente esterna.
Distribuzione Gaussiana	Una distribuzione statistica (curva a campana) in cui i dati si raggruppano attorno a una media. Il rumore analogico di solito segue questa distribuzione; il rumore digitale potrebbe non farlo.
PRBS (Sequenza di Bit Pseudo-Casuale)	Una sequenza binaria che, sebbene generata da un algoritmo deterministico, esibisce un comportamento statistico simile a una sequenza veramente casuale.
Rumore Termico (Rumore di Johnson)	Rumore elettronico generato dall'agitazione termica dei portatori di carica (elettroni) all'interno di un conduttore elettrico in equilibrio.

Conclusione: Prossimi passi per i PCB dei generatori di rumore

La progettazione di un PCB per generatore di rumore è una sfida unica che capovolge gli obiettivi ingegneristici standard: si sta cercando di creare una tempesta controllata piuttosto che un mare calmo. Sia che si stia costruendo un PCB per generatore analogico per la crittografia o un PCB per generatore DDS per i test di comunicazione, il successo del progetto dipende dalla gestione della fisica del rumore attraverso un'attenta selezione dei componenti, la progettazione dello stackup e l'igiene di assemblaggio. Se siete pronti a portare il vostro progetto in produzione, APTPCB è attrezzata per gestire le sfumature di queste schede sensibili.

Per ottenere un preventivo accurato per il vostro PCB generatore di rumore, si prega di fornire:

File Gerber: Inclusi i file di foratura e il contorno della scheda.
Requisiti di stackup: Soprattutto se sono necessari il controllo dell'impedenza o materiali specifici (Rogers/Teflon).
BOM (Distinta Base): Evidenziare eventuali componenti critici della sorgente di rumore che non possono essere sostituiti.
Requisiti di test: Specificare se è necessaria un'analisi spettrale o un semplice test di accensione.

Contattateci oggi stesso per assicurarvi che i vostri segnali casuali siano generati con precisione e affidabilità.
