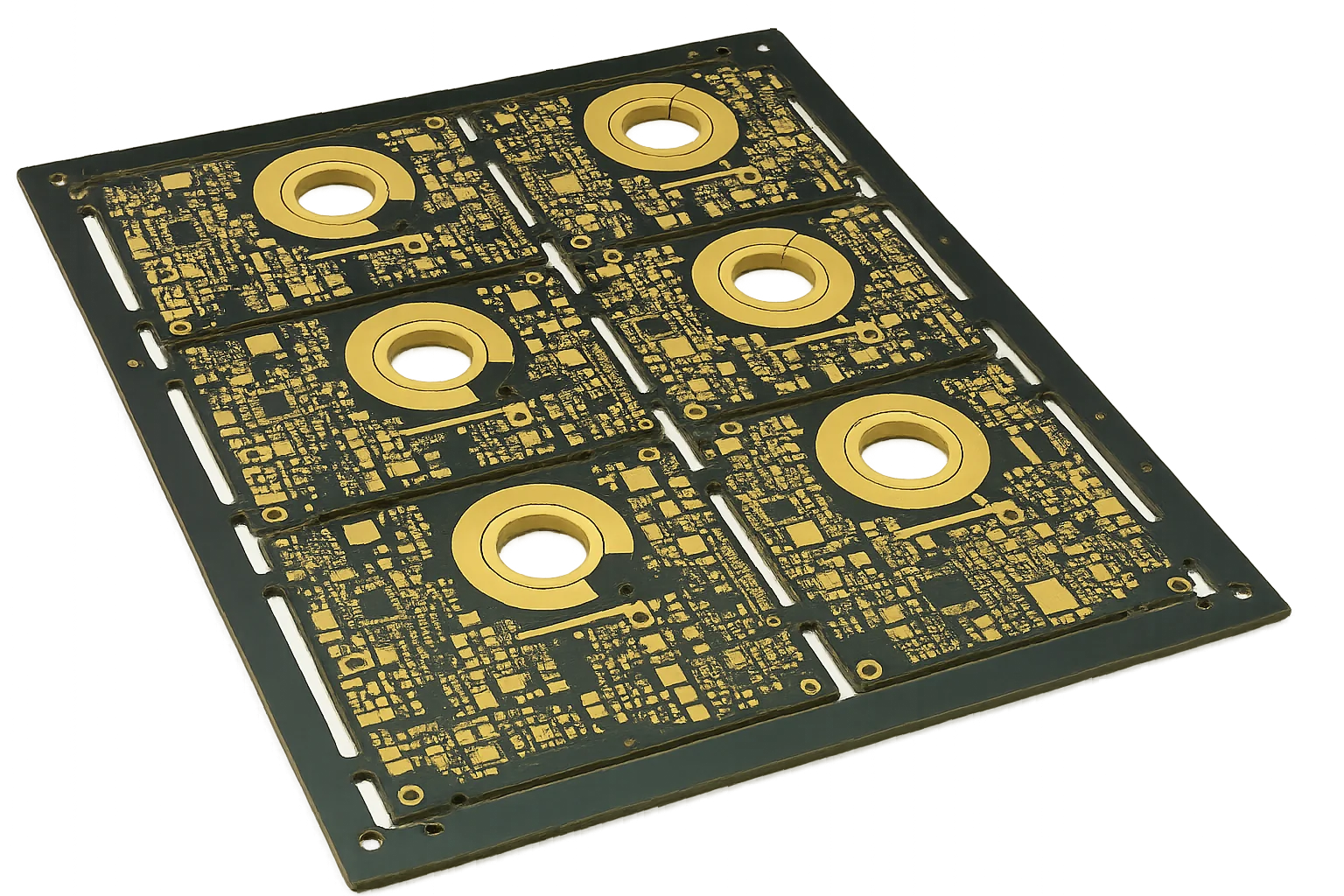

L'elettronica di potenza, gli inverter di trazione dei veicoli elettrici (EV), i convertitori di potenza per le energie rinnovabili e gli azionamenti industriali di motori ad alta affidabilità sostituiscono sempre più spesso le voluminose sbarre collettrici meccaniche e i cablaggi discreti con schede a circuito stampato a rame pesante ($\ge 3\text{ oz/ft}^2$ o $105\ \mu\text{m}$). L'integrazione diretta di conduttori ad alta corrente in un substrato multistrato planare elimina la resistenza di contatto dei terminali bullonati, riduce l'altezza del contenitore fino al $50%$ e migliora l'affidabilità in presenza di forti vibrazioni negli ambienti automotive e aerospaziali.
Tuttavia, la progettazione con rame spesso introduce vincoli fisici complessi che le regole DFM standard non possono gestire. Dimensionare le tracce ad alta corrente con i grafici legacy di IPC-2221 produce conduttori sovradimensionati, perché IPC-2221 si basa su misurazioni degli anni Cinquanta di un singolo conduttore in aria che ignorano la conduzione termica dielettrica dei multistrato moderni e i piani di massa adiacenti. Secondo IPC-2152, l'area della sezione del conduttore viene bilanciata con l'aumento di temperatura ammissibile ($\Delta T$), lo spessore del rame, lo spessore della scheda e il dissipatore termico dei piani adiacenti. Inoltre, l'undercut dell'incisione chimica produce profili di conduttore trapezoidali che richiedono una aggressiva precompensazione CAM; i volumi di resina del preimpregnato devono soddisfare $V_{\text{resin}} \ge 1.30 \times V_{\text{channel}}$ per evitare vuoti di laminazione, e l'elevata massa termica richiede un preriscaldo multistadio ($110^\circ\text{C} - 130^\circ\text{C}$) per raggiungere il riempimento del barilotto di $\ge 75%$ prescritto da IPC-A-610 Classe 3.
| Parametro di progetto | Rame standard ($0.5\text{ oz} - 2\text{ oz}$) | Rame pesante ($3\text{ oz} - 5\text{ oz}$) | Rame estremo ($6\text{ oz} - 10\text{ oz}+$) | Vincolo di fabbricazione principale |
|---|---|---|---|---|
| Intervallo di corrente | $\le 15\text{A}$ continua | $20\text{A} - 60\text{A}$ continua | $60\text{A} - 150\text{A}+$ continua | Calcolo dell'aumento termico IPC-2152 ($\Delta T$) |
| Traccia / spazio minimi (CAD) | $4 / 4\text{ mil}$ ($0.10\text{ mm}$) | $10 / 10\text{ mil}$ ($0.25\text{ mm}$) | $16 / 16\text{ mil} - 25 / 25\text{ mil}$ | Fattore di incisione chimica ($F = T/U$) e undercut laterale |
| Pacchetto di laminazione preimpregnato | Standard 1080 / 2116 / 7628 | Alta resina 1080 HR / 2116 HR | Pacchetti in vetro multi-strato ad alta resina | Prevenzione della mancanza di resina ($V_{\text{resin}} \ge 1.30 V_{\text{channel}}$) |
| Margine di anello anulare di foratura | Standard $+3\text{ mil}$ ($0.075\text{ mm}$) | $+4\text{ mil}$ ($0.10\text{ mm}$) | $+5\text{ mil} - 6\text{ mil}$ ($0.125\text{ mm} - 0.15\text{ mm}$) | Coppia di taglio elevata e flessione della punta |
| Protocollo di preriscaldo in assemblaggio | Ambiente a $90^\circ\text{C}$ lato inferiore | $100^\circ\text{C} - 115^\circ\text{C}$ entrambi i lati | $120^\circ\text{C} - 135^\circ\text{C}$ multistadio | Riempimento verticale del foro IPC-A-610 Classe 3 ($\ge 75%$) |
Per le tolleranze di fabbrica specifiche, la disponibilità dei materiali e i gate formali di rilascio in produzione, consultate le nostre capacità di fabbricazione PCB a rame pesante. Quando la densità di potenza richiede una conduzione termica planare estrema oltre i limiti del dielettrico, valutate le capacità PCB a nucleo metallico (MCPCB) e le capacità PCB rigide standard. Per le finestre di processo di assemblaggio, consultate la saldatura selettiva e l'assemblaggio del rame pesante.
Indice dei contenuti
- Cosa definisce il rame pesante rispetto al rame estremo?
- IPC-2152 vs. IPC-2221 legacy: fisica della conduzione termica
- Matrice di ampacità e larghezza dei conduttori IPC-2152
- Fattore di incisione, undercut laterale e compensazione CAM
- Laminazione multistrato e mitigazione dei vuoti di resina
- Massa termica in assemblaggio e saldatura IPC-A-610 Classe 3
- Checklist DFM e di invio RFQ per il rame pesante
- Domande frequenti (FAQ)
Cosa definisce il rame pesante rispetto al rame estremo?
Nella fabbricazione PCB standard, gli strati esterni usano tipicamente rame finito da 1 oz ($35\ \mu\text{m}$ o $1.4\text{ mil}$) e gli strati interni lamina da 0.5 oz o 1 oz. Nell'elettronica di potenza, negli azionamenti di motori e nella conversione di energia rinnovabile, le richieste di corrente superano rapidamente la capacità termica della lamina standard.
Rame standard: 0.5 oz a 2 oz (18 µm a 70 µm) --> Segnale e controllo a bassa potenza
Rame pesante: 3 oz a 5 oz (105 µm a 175 µm) --> Alimentatori, azionamenti industriali, 20A–60A
Rame estremo: 6 oz a 20 oz+ (210 µm a 700 µm) --> Inverter di trazione EV, radar militari, 60A–200A+
L'integrazione diretta del rame pesante nel PCB offre quattro vantaggi meccanici ed elettrici decisivi rispetto alle sbarre collettrici discrete:
- Eliminazione dei guasti ai punti di contatto: Le sbarre collettrici discrete si basano su terminali bullonati, capicorda crimpati o pin a press-fit. Sotto cicli termici intensi e forti vibrazioni automotive o aerospaziali, questi giunti meccanici si allentano, si ossidano e formano hot spot localizzati catastrofici. Le tracce in rame pesante sono percorsi di rame monolitici a stato solido.
- Profili di contenitore compatti: I voluminosi cablaggi esterni e le sbarre elevate richiedono ampi spazi meccanici. I conduttori planari in rame pesante si integrano nel substrato da $1.6\text{ mm}$ a $3.2\text{ mm}$, riducendo il volume del contenitore del modulo di potenza fino al $50%$.
- Perdita di potenza $I^2R$ ottimizzata: La distribuzione della corrente su piani di rame ampi e piatti massimizza la superficie per il raffreddamento convettivo e conduttivo, minimizzando al contempo la resistenza per effetto pelle ad alta frequenza.
- Collocazione congiunta di logica e potenza: I progetti multistrato in rame pesante consentono il routing dei segnali dei microcontrollori a passo fine sugli strati esterni, dedicando strati interni da 4 oz o 6 oz ai bus di potenza ad alta corrente.
IPC-2152 vs. IPC-2221 legacy: fisica della conduzione termica
Per oltre due decenni, gli ingegneri dell'elettronica di potenza hanno dimensionato le tracce ad alta corrente con le formule di IPC-2221 (già IPC-D-275). Queste formule legacy calcolano l'area della sezione del conduttore secondo:
$$I = k \cdot \Delta T^{0.44} \cdot A^{0.725}$$
Dove:
- $k = 0.048$ per gli strati esterni e $k = 0.024$ per gli strati interni
- $\Delta T$ è l'aumento di temperatura ammissibile sopra l'ambiente ($^\circ\text{C}$)
- $A$ è l'area della sezione della traccia ($\text{mil}^2$)
Il difetto dell'IPC-2221 legacy
I dati di IPC-2221 furono ricavati nel 1954 da schede di prova monofaccia in carta fenolica da 1/16 di pollice con una singola pista di rame isolata sospesa in aria ferma. Nelle moderne schede multistrato in FR-4 o poliimmide, questo modello termico crolla completamente:
- La conduzione dielettrica disperde il calore: Il substrato FR-4 ha una conducibilità termica volumetrica di $k \approx 0.30 - 0.45\text{ W/m}\cdot\text{K}$. L'energia termica non si limita a irradiare dalla superficie del rame verso l'aria circostante; conduce nel dielettrico del nucleo.
- Dispersione termica dei piani adiacenti: Quando una traccia di potenza in rame pesante viene instradata sopra un piano di massa interno (anche un piano da 1 oz o 2 oz), il piano agisce come diffusore termico laterale e riduce l'aumento di temperatura della traccia del $30% - 60%$.
- Sovradimensionamento severo: Dimensionare un conduttore da 80A con IPC-2221 costringe a tracciare piste massive e non fabbricabili che sprecano superficie preziosa.
Il metodo di dimensionamento IPC-2152
IPC-2152 (Standard for Determining Current-Carrying Capacity in Printed Board Design) ha sostituito IPC-2221 stabilendo curve termiche empiriche derivate da coupon di prova multistrato moderni. Lo standard dimostra che la capacità di corrente del conduttore è governata da:
- Spessore (peso) del rame e larghezza della traccia
- Spessore totale della scheda (una scheda più spessa conduce il calore più rapidamente)
- Prossimità al rame dei piani termici adiacenti
- Conducibilità termica del materiale del substrato ($k$)
Matrice di ampacità e larghezza dei conduttori IPC-2152
La seguente tabella di consultazione ingegneristica fornisce le larghezze di conduttore richieste per carichi di corrente continua (DC) su pesi di rame da 3 oz, 4 oz, 6 oz, 8 oz e 10 oz, a temperatura ambiente di $25^\circ\text{C}$ su una scheda FR-4 nominale da 1.6 mm.
| Carico di corrente (Ampere) | Aumento di temp. ammissibile ($\Delta T$) | Larghezza traccia 3 oz ($105\ \mu\text{m}$) | Larghezza traccia 4 oz ($140\ \mu\text{m}$) | Larghezza traccia 6 oz ($210\ \mu\text{m}$) | Larghezza traccia 8 oz ($280\ \mu\text{m}$) | Larghezza traccia 10 oz ($350\ \mu\text{m}$) |
|---|---|---|---|---|---|---|
| 20 A | $\Delta T = 10^\circ\text{C}$ | $4.8\text{ mm}$ ($190\text{ mil}$) | $3.5\text{ mm}$ ($138\text{ mil}$) | $2.2\text{ mm}$ ($87\text{ mil}$) | $1.6\text{ mm}$ ($63\text{ mil}$) | $1.2\text{ mm}$ ($47\text{ mil}$) |
| 20 A | $\Delta T = 20^\circ\text{C}$ | $3.2\text{ mm}$ ($126\text{ mil}$) | $2.3\text{ mm}$ ($91\text{ mil}$) | $1.5\text{ mm}$ ($59\text{ mil}$) | $1.1\text{ mm}$ ($43\text{ mil}$) | $0.85\text{ mm}$ ($33\text{ mil}$) |
| 20 A | $\Delta T = 30^\circ\text{C}$ | $2.5\text{ mm}$ ($98\text{ mil}$) | $1.8\text{ mm}$ ($71\text{ mil}$) | $1.2\text{ mm}$ ($47\text{ mil}$) | $0.85\text{ mm}$ ($33\text{ mil}$) | $0.65\text{ mm}$ ($26\text{ mil}$) |
| 40 A | $\Delta T = 10^\circ\text{C}$ | $12.5\text{ mm}$ ($492\text{ mil}$) | $9.2\text{ mm}$ ($362\text{ mil}$) | $5.8\text{ mm}$ ($228\text{ mil}$) | $4.2\text{ mm}$ ($165\text{ mil}$) | $3.2\text{ mm}$ ($126\text{ mil}$) |
| 40 A | $\Delta T = 20^\circ\text{C}$ | $8.4\text{ mm}$ ($330\text{ mil}$) | $6.1\text{ mm}$ ($240\text{ mil}$) | $3.9\text{ mm}$ ($154\text{ mil}$) | $2.8\text{ mm}$ ($110\text{ mil}$) | $2.1\text{ mm}$ ($83\text{ mil}$) |
| 40 A | $\Delta T = 30^\circ\text{C}$ | $6.6\text{ mm}$ ($260\text{ mil}$) | $4.8\text{ mm}$ ($189\text{ mil}$) | $3.1\text{ mm}$ ($122\text{ mil}$) | $2.2\text{ mm}$ ($87\text{ mil}$) | $1.7\text{ mm}$ ($67\text{ mil}$) |
| 60 A | $\Delta T = 10^\circ\text{C}$ | $21.0\text{ mm}$ ($827\text{ mil}$) | $15.5\text{ mm}$ ($610\text{ mil}$) | $9.8\text{ mm}$ ($386\text{ mil}$) | $7.1\text{ mm}$ ($280\text{ mil}$) | $5.4\text{ mm}$ ($213\text{ mil}$) |
| 60 A | $\Delta T = 20^\circ\text{C}$ | $14.2\text{ mm}$ ($559\text{ mil}$) | $10.4\text{ mm}$ ($409\text{ mil}$) | $6.6\text{ mm}$ ($260\text{ mil}$) | $4.8\text{ mm}$ ($189\text{ mil}$) | $3.6\text{ mm}$ ($142\text{ mil}$) |
| 60 A | $\Delta T = 30^\circ\text{C}$ | $11.2\text{ mm}$ ($441\text{ mil}$) | $8.2\text{ mm}$ ($323\text{ mil}$) | $5.2\text{ mm}$ ($205\text{ mil}$) | $3.7\text{ mm}$ ($146\text{ mil}$) | $2.8\text{ mm}$ ($110\text{ mil}$) |
| 80 A | $\Delta T = 10^\circ\text{C}$ | Non consigliato | $22.5\text{ mm}$ ($886\text{ mil}$) | $14.2\text{ mm}$ ($559\text{ mil}$) | $10.3\text{ mm}$ ($406\text{ mil}$) | $7.8\text{ mm}$ ($307\text{ mil}$) |
| 80 A | $\Delta T = 20^\circ\text{C}$ | $20.8\text{ mm}$ ($819\text{ mil}$) | $15.2\text{ mm}$ ($598\text{ mil}$) | $9.6\text{ mm}$ ($378\text{ mil}$) | $6.9\text{ mm}$ ($272\text{ mil}$) | $5.2\text{ mm}$ ($205\text{ mil}$) |
| 80 A | $\Delta T = 30^\circ\text{C}$ | $16.5\text{ mm}$ ($650\text{ mil}$) | $12.0\text{ mm}$ ($472\text{ mil}$) | $7.6\text{ mm}$ ($299\text{ mil}$) | $5.5\text{ mm}$ ($217\text{ mil}$) | $4.1\text{ mm}$ ($161\text{ mil}$) |
| 100 A | $\Delta T = 20^\circ\text{C}$ | Non consigliato | $20.5\text{ mm}$ ($807\text{ mil}$) | $12.8\text{ mm}$ ($504\text{ mil}$) | $9.2\text{ mm}$ ($362\text{ mil}$) | $7.0\text{ mm}$ ($276\text{ mil}$) |
| 100 A | $\Delta T = 30^\circ\text{C}$ | $22.4\text{ mm}$ ($882\text{ mil}$) | $16.3\text{ mm}$ ($642\text{ mil}$) | $10.2\text{ mm}$ ($402\text{ mil}$) | $7.4\text{ mm}$ ($291\text{ mil}$) | $5.6\text{ mm}$ ($220\text{ mil}$) |
| 120 A | $\Delta T = 30^\circ\text{C}$ | Non consigliato | $21.2\text{ mm}$ ($835\text{ mil}$) | $13.2\text{ mm}$ ($520\text{ mil}$) | $9.5\text{ mm}$ ($374\text{ mil}$) | $7.2\text{ mm}$ ($283\text{ mil}$) |
Nota: il dimensionamento assume tracce esterne senza flusso d'aria forzato. Quando esistono piani interni di massa/potenza entro $0.2\text{ mm}$ ($8\text{ mil}$) dal conduttore, la larghezza della traccia può essere ridotta del $15% - 25%$ grazie alla dispersione per conduzione planare.
Fattore di incisione, undercut laterale e compensazione CAM
Il collo di bottiglia di fabbricazione più formidabile del rame pesante è il processo di incisione chimica a umido. Nelle schede standard da $1\text{ oz}$ ($35\ \mu\text{m}$ di spessore), l'agente di incisione dissolve il rame verticalmente fino al substrato producendo un undercut laterale minimo. Tuttavia, incidendo attraverso $10\text{ oz}$ di rame ($350\ \mu\text{m}$ di spessore), l'agente attacca le pareti laterali della traccia per un periodo prolungato, creando una sezione trapezoidale severa.
Maschera fotoresist (Larghezza = W_mask)
┌─────────────────┐
│ │
┌────────────────────────┴─────────────────┴────────────────────────┐
│ Larghezza superiore (W_top) │
│ /───────────────────────\ │
│ / \ │
│ Undercut / \ Undercut │
│ laterale (U) / \ laterale (U) │
│ / \ │
└────────────────/─────────────────────────────────\────────────────┘
Larghezza di base (W_base)
═════════════════════════════════════════════════════════════════════ Substrato
Il fattore di incisione chimica ($F$)
Il fattore di incisione ($F$) è il rapporto tra lo spessore verticale del rame ($T$) e l'entità dell'undercut laterale ($U$):
$$F = \frac{T}{U} = \frac{T}{\frac{W_{\text{base}} - W_{\text{top}}}{2}}$$
- Le linee di incisione chimica standard raggiungono un fattore di incisione di $F \approx 2.0$ a $3.0$ per il rame pesante.
- Per una traccia da $6\text{ oz}$ ($T = 210\ \mu\text{m}$), un fattore di incisione di $2.5$ produce un undercut laterale di: $$U = \frac{210\ \mu\text{m}}{2.5} = 84\ \mu\text{m}\ (3.3\text{ mil})\text{ per lato}$$
- Di conseguenza, il bordo superiore della traccia di rame finita ($W_{\text{top}}$) sarà $168\ \mu\text{m}$ ($6.6\text{ mil}$) più stretto della base della traccia ($W_{\text{base}}$).
Linee guida per la compensazione CAM di tracce e spazi
Affinché il bordo superiore della traccia finita soddisfi i requisiti di sezione elettrica senza che la base ponti i conduttori adiacenti, gli ingegneri CAM devono pre-allargare le tracce sul fototool. Come progettista del layout, dovete fornire una spaziatura CAD adeguata per consentire questo allargamento CAM obbligatorio.
| Peso della lamina di rame base | Spessore finito nominale | Larghezza min. traccia finita ($W_{\text{CAD}}$) | Spaziatura min. richiesta ($S_{\text{CAD}}$) | Precompensazione CAM richiesta (per lato) |
|---|---|---|---|---|
| 2 oz / ft² | $70\ \mu\text{m}$ ($2.8\text{ mil}$) | $6\text{ mil}$ ($0.15\text{ mm}$) | $6\text{ mil}$ ($0.15\text{ mm}$) | $+1.5\text{ mil}$ ($0.038\text{ mm}$) |
| 3 oz / ft² | $105\ \mu\text{m}$ ($4.1\text{ mil}$) | $8\text{ mil}$ ($0.20\text{ mm}$) | $10\text{ mil}$ ($0.25\text{ mm}$) | $+2.5\text{ mil}$ ($0.063\text{ mm}$) |
| 4 oz / ft² | $140\ \mu\text{m}$ ($5.5\text{ mil}$) | $10\text{ mil}$ ($0.25\text{ mm}$) | $12\text{ mil}$ ($0.30\text{ mm}$) | $+3.5\text{ mil}$ ($0.089\text{ mm}$) |
| 6 oz / ft² | $210\ \mu\text{m}$ ($8.3\text{ mil}$) | $14\text{ mil}$ ($0.35\text{ mm}$) | $16\text{ mil}$ ($0.40\text{ mm}$) | $+5.0\text{ mil}$ ($0.127\text{ mm}$) |
| 8 oz / ft² | $280\ \mu\text{m}$ ($11.0\text{ mil}$) | $18\text{ mil}$ ($0.45\text{ mm}$) | $20\text{ mil}$ ($0.50\text{ mm}$) | $+7.0\text{ mil}$ ($0.178\text{ mm}$) |
| 10 oz / ft² | $350\ \mu\text{m}$ ($13.8\text{ mil}$) | $22\text{ mil}$ ($0.55\text{ mm}$) | $25\text{ mil}$ ($0.63\text{ mm}$) | $+9.0\text{ mil}$ ($0.228\text{ mm}$) |
[!WARNING] Se instradate tracce da $6\text{ oz}$ in CAD con la spaziatura standard di $8\text{ mil}$, l'ingegnere CAM non potrà applicare la compensazione di incisione obbligatoria di $+5\text{ mil}$. La scheda non potrà essere fabbricata senza attivare una Engineering Query (EQ) che ritarda la produzione. Consultate sempre la tabella delle spaziature prima di congelare il layout di potenza.
Laminazione multistrato e mitigazione dei vuoti di resina
Nelle schede multistrato a rame pesante, le trincee tra i conduttori di rame incisi formano profondi canyon fisici. Durante la laminazione sotto vuoto ad alta temperatura, i fogli di preimpregnato devono fondere, fluire e riempire completamente queste trincee prima della reticolazione (polimerizzazione).
Strato di legame preimpregnato (flusso di resina fusa)
┌─────────────────────────────────────────────────────────────────┐
│ │
═════╧═══════════ ═════════════════╧═════
[ Traccia 6 oz A ] ◄────── Trincea da riempire ─────► [ Traccia 6 oz B ]
(Altezza = 210 µm) con resina preimpregnata (Altezza = 210 µm)
═════════════════ ═══════════════════════
───────────────────────────────────────────────────────────────────────────── Substrato nucleo
La fisica della mancanza di resina
Se il volume di resina fornito dal preimpregnato è inferiore al volume delle trincee di rame vuote, la pressa di laminazione entra in uno stato di mancanza di resina (resin starvation):
- Microvuoti dielettrici: Sacche di aria intrappolata e gas volatile si formano lungo le pareti laterali dei conduttori spessi. Sotto tensioni di esercizio elevate ($>400\text{V}$ nei sistemi di batterie EV), questi vuoti innescano scariche parziali (PD) localizzate che erodono il dielettrico e causano una rottura dielettrica catastrofica.
- Measling e delaminazione: Nella successiva saldatura a rifusione ($240^\circ\text{C} - 260^\circ\text{C}$), l'umidità intrappolata in questi vuoti vaporizza e genera una pressione di vapore esplosiva che lacerà gli strati interni.
Regole di bilanciamento della laminazione e selezione del preimpregnato
Per garantire una laminazione priva di vuoti, il volume di resina disponibile del preimpregnato ($V_{\text{resin}}$) deve soddisfare il seguente fattore di sicurezza rispetto al volume del canale ($V_{\text{channel}}$):
$$V_{\text{resin}} \ge 1.30 \times V_{\text{channel}}$$
- Preimpregnati ad alta resina (HR): I preimpregnati standard (come il 7628 con $43%$ di contenuto di resina) non forniscono resina liquida sufficiente. APTPCB utilizza tessuti di vetro specializzati ad alta resina, tra cui:
- 1080 HR ($68% - 75%$ di contenuto di resina)
- 2116 HR ($58% - 64%$ di contenuto di resina)
- Impilamenti multi-prepreg: Non usate mai un singolo foglio spesso di preimpregnato per coprire un interstizio di rame da $4\text{ oz}$ a $10\text{ oz}$. APTPCB adotta una strategia di impilamento multistrato: un foglio 1080 HR ad alto flusso è posto direttamente contro il rame per riempire le trincee, sostenuto da un foglio strutturale di vetro 2116 o 7628 che fissa la spaziatura dielettrica precisa.
- Thieving (bilanciamento del rame): Le grandi aree vuote non instradate sugli strati interni devono essere riempite con tratteggio di rame non funzionale («copper thieving»). Il thieving del rame equalizza il volume dei canali su tutto il pannello di produzione e previene affossamenti localizzati di resina.
Controllo della deformazione del pannello (Bow & Twist)
Il rame pesante genera enormi tensioni meccaniche di trazione durante il raffreddamento termico. Secondo IPC-6012 Sezione 3.4.4, le schede rigide finite devono mantenere una curvatura e torsione (bow & twist) inferiore al $0.75%$ (o $0.50%$ per le linee SMT automatizzate).
- Regola di simmetria dello stackup: Il peso del rame deve essere bilanciato simmetricamente rispetto al nucleo centrale. Una scheda a 4 strati con 6 oz sullo strato 2 e 1 oz sullo strato 3 si deformerà «a patatina» durante la rifusione. Gli strati 2 e 3 devono avere pesi di rame corrispondenti e distanze dielettriche corrispondenti dagli strati esterni.
Massa termica in assemblaggio e saldatura IPC-A-610 Classe 3
Progettare una scheda nuda in rame pesante fabbricabile rappresenta solo metà della sfida ingegneristica. Quando la scheda nuda arriva alla linea di montaggio superficiale (SMT) e a foro passante (THT), il volume massiccio di rame agisce come un enorme dissipatore termico che sottrae rapidamente energia termica ai saldatori e agli ugelli dell'onda di saldatura.
Mancanza di saldatura nei barilotti a rame pesante
Secondo IPC-A-610 Classe 3 (prodotti elettronici ad alte prestazioni), le connessioni saldate a foro passante devono raggiungere un minimo di $75%$ di riempimento verticale del foro (riempimento del barilotto):
[ Terminale del componente ] │ │
[ Filetto superiore ] ────┴───┴──── ◄── Filetto superiore richiesto (Classe 3)
[ Barilotto metallizzato]│▒▒▒▒│ │▒▒▒▒│
│▒▒▒▒│ │▒▒▒▒│ ◄── Minimo 75% di riempimento verticale
│▒▒▒▒│ │▒▒▒▒│ (Zero vuoti ammessi in Classe 3)
[ Sorgente di saldatura ]────┬───┬────
│ │
Se il pin di un connettore di potenza è collegato direttamente a un piano di massa interno massiccio da $6\text{ oz}$ senza isolamento termico, il piano sottrae calore più rapidamente di quanto un'onda standard o un saldatore manuale possa fornirlo. La saldatura solidifica prematuramente nel barilotto, producendo giunti freddi che falliscono l'ispezione Classe 3 con meno del $40%$ di riempimento verticale.
Regole di progettazione del rilievo termico in assemblaggio
- Collegamento diretto vs. rilievo termico:
- Per la saldatura manuale, i ritagli di rilievo termico sono obbligatori. La larghezza dei raggi va ampliata a $25\text{ mil} - 40\text{ mil}$ ($0.63\text{ mm} - 1.0\text{ mm}$) per supportare l'alta corrente impedendo il congelamento al saldatore.
- Per la saldatura selettiva automatizzata, collegamenti diretti pieni a $360^\circ$ possono essere usati solo se l'impianto di assemblaggio applica protocolli di preriscaldo.
- Protocollo di preriscaldo multistadio in saldatura selettiva:
- Gli assiemi standard entrano in saldatura selettiva con temperature di preriscaldo del lato inferiore di circa $90^\circ\text{C} - 100^\circ\text{C}$.
- Le schede a rame pesante ($\ge 4\text{ oz}$) richiedono un preriscaldo a infrarossi/convezione multistadio su entrambi i lati fino a $120^\circ\text{C} - 135^\circ\text{C}$ prima del contatto con flussante e ugello di saldatura.
- Il tempo di permanenza del contatto dell'ugello deve aumentare dal valore standard di $1.5\text{ secondi}$ a $3.5 - 5.0\text{ secondi}$, usando mini-onde inertizzate ad azoto ($285^\circ\text{C} - 300^\circ\text{C}$ di temperatura del crogiolo) per garantire la bagnatura capillare completa attraverso il barilotto.
- Spessore della solder mask sui bordi del rame pesante:
- La solder mask fotoimageabile liquida (LPI) applicata a cortina standard si assottiglia sugli spigoli superiori a $90^\circ$ delle tracce di rame spesse. Su tracce da $4\text{ oz}$ a $10\text{ oz}$, la copertura del bordo può scendere sotto $0.2\text{ mil}\ (5\ \mu\text{m})$, con rischio di flashover per pinhole dielettrico.
- APTPCB prescrive una doppia passata di spruzzatura elettrostatica o solder mask in film secco sotto vuoto per garantire un minimo di $0.8\text{ mil}\ (20\ \mu\text{m})$ di copertura su tutti gli spigoli vivi dei conduttori.
Linee guida per il rilascio di fabbricazione e CAM
Per ottenere una revisione di fabbricazione accurata e un preventivo fabbricabile senza blocchi ingegneristici, assicuratevi che il vostro pacchetto di dati di progetto e approvvigionamento soddisfi questi criteri di rilascio:
| Gate ingegneristico | Specifica standard | Regola di potenza ad alta affidabilità |
|---|---|---|
| Dichiarazione del peso del rame | Distinguere tra peso della lamina di rame base e spessore del rame finito placcato | Specificare lo spessore finito nelle note del disegno (es. «Strato 2 rame finito: 6.0 oz / 210 µm») |
| Margini di spaziatura CAM | Attenersi alla tabella delle spaziature minime della Sezione 4 | Mantenere le spaziature minime: $10\text{ mil}$ per 3 oz; $16\text{ mil}$ per 6 oz; $25\text{ mil}$ per 10 oz |
| Simmetria del rame per strato | Bilanciare la distribuzione del rame sulle facce opposte del nucleo | Il delta dell'area di rame tra strati accoppiati non deve superare $\pm 15%$ per evitare curvatura e torsione |
| Spaziatura foratura-rame | Prevedere gioco adeguato per la flessione della punta nel rame pesante | Spaziatura foratura-rame su strato interno $\ge 18\text{ mil}$ ($0.45\text{ mm}$) per $\le 4\text{ oz}$; $\ge 25\text{ mil}$ per $\ge 6\text{ oz}$ |
| Budget di aumento termico ($\Delta T$) | Definire la temperatura ambiente di esercizio e l'aumento ammissibile del conduttore | Progettare secondo gli involucri termici conservativi IPC-2152 ($\Delta T = 10^\circ\text{C}, 20^\circ\text{C}$ o $30^\circ\text{C}$) |
| Metodo di saldatura in assemblaggio | Dichiarare onda automatizzata, saldatura selettiva o assemblaggio manuale | Prescrivere il riempimento del barilotto IPC-A-610 Classe 3 ($\ge 75%$) con preriscaldo multistadio specificato |
FAQ sulla progettazione e il dimensionamento termico dei PCB a rame pesante
Possono coesistere rame pesante e tracce di segnale a passo fine sulla stessa scheda?
Sì, ma non devono essere instradate sullo stesso strato. Il ciclo di incisione aggressivo necessario per rimuovere $105\ \mu\text{m}$ a $210\ \mu\text{m}$ di rame sovrainciderebbe, sottotaglerebbe e distruggerebbe severamente le tracce di segnale a passo fine da $4/4\text{ mil}$. Le schede moderne di elettronica di potenza isolano i piani di potenza pesanti su strati interni o esterni dedicati, usando lamine di rame standard da 1 oz sugli strati esterni di routing dei segnali.
Perché IPC-2152 raccomanda larghezze di traccia minori di IPC-2221 per il rame pesante?
IPC-2221 assumeva che il conduttore fosse un radiatore termico isolato sospeso in aria ferma su una scheda monofaccia. IPC-2152 misura schede multistrato moderne in cui dielettrici spessi e piani di rame interni adiacenti agiscono come efficaci diffusori termici laterali. Poiché il calore conduce nel substrato della scheda molto più rapidamente di quanto si dissipi nell'aria ferma, un conduttore conforme a IPC-2152 può trasportare la stessa corrente con il $30%$ - $50%$ di larghezza in meno rispetto a quanto previsto da IPC-2221.
Qual è il peso di rame massimo pratico per gli strati esterni rispetto a quelli interni?
Nella produzione di serie standard, gli strati interni possono essere fabbricati fino a $10\text{ oz}$ ($350\ \mu\text{m}$) con cicli di laminazione specializzati a preimpregnati ad alta resina. Gli strati esterni possono essere costruiti fino a $6\text{ oz}$ o $10\text{ oz}$ usando lamina di partenza spessa più placcatura elettrolitica del pannello. Oltre le $10\text{ oz}$ (fino a $20\text{ oz}$), le schede entrano nella categoria «rame estremo» e richiedono routing CNC specializzato, fresatura del rame a gradini o attrezzature personalizzate di incapsulamento in resina.
Come influisce il rame pesante sull'usura delle punte e sugli anelli anulari?
La foratura attraverso pacchi di rame massicci da $6\text{ oz}$ a $10\text{ oz}$ genera attrito meccanico intenso e temperature elevate. Le punte si consumano rapidamente, producendo pareti dei fori ruvide, bave e sbavatura di rame sugli strati interni. I fabbricanti devono ridurre il numero di colpi per punta del $60%$, usare utensili in carburo di tungsteno integrale di alta qualità e aumentare i margini degli anelli anulari di $+3\text{ mil}$ a $+5\text{ mil}$ rispetto alle regole DFM standard per evitare la rottura dei fori.
Quando un ingegnere dovrebbe scegliere il rame pesante anziché una MCPCB con fondo in alluminio?
I PCB a rame pesante sono la scelta ingegneristica superiore quando il circuito richiede più strati di routing (da 3 a 12+ strati), componenti di potenza a foro passante o microcontrollori SMD e gate driver collocati insieme. I PCB a nucleo metallico (MCPCB) con fondo in alluminio sono tipicamente limitati a topologie a singola o doppia faccia e non possono supportare pin passanti senza una complessa lavorazione di isolamento attraverso l'alluminio. Se avete stringhe LED ad alta potenza a singolo strato, scegliete la MCPCB; se avete convertitori DC-DC multistadio complessi, azionamenti di motori o inverter, scegliete il rame pesante.
