Aprobación del material
Fabricante, referencia, espesor, lámina de cobre, fuente Dk/Df, Tg o límite de temperatura y regla de sustitución se toman de la RFQ y se contrastan con la documentación vigente.
Tipos de PCB especiales
Fabricación de PCB especiales según el límite real del diseño
La fabricación de PCB especiales es la selección y producción de una construcción de circuito impreso cuando el FR-4 estándar no satisface un requisito térmico, mecánico, RF, de contacto o ambiental. APTPCB relaciona ese límite con una ruta adecuada —MCPCB, cerámica, flex, rigid-flex, laminado RF, contactos dorados, tinta de carbono, alto CTI, material sin halógenos o una combinación compatible— y deja claros los datos pendientes antes de liberar la RFQ.
Térmica · Mecánica · RF
Límite principal del diseño
Material + stack-up
Antes de liberar producción
Dossier de RFQ
Datos en lugar de promesas genéricas
Cotización instantánea
¿Qué es una PCB especial?
Un punto de partida común para compras, diseño y fabricación
Una PCB especial no es simplemente una lista más larga de materiales. Es una construcción que resuelve un límite concreto del diseño y, por ello, necesita decisiones propias de material, proceso y prueba. Una liberación apta para RFQ sigue una lógica clara: identificar primero el límite y definir después los datos, el riesgo y la evidencia de aceptación.
Las rutas habituales incluyen PCB de núcleo metálico para el calor, sustratos cerámicos para cargas térmicas o eléctricas exigentes, flex y rigid-flex para movimiento, laminados RF para controlar pérdidas e impedancia, además de tecnologías de contacto e impresión para interfaces específicas. La familia de material y su disponibilidad se comprueban con la lista aprobada y la ficha técnica vigente.
Por tanto, una solicitud debe indicar algo más que el tipo de PCB: potencia disipada, frecuencia, flexión, ciclos de inserción, aislamiento, entorno, cupón de prueba y documentación de entrega. Las tablas siguientes muestran qué decisiones deben estar cerradas antes de fabricar y qué afirmaciones solo pueden hacerse tras la revisión técnica.
Cartera tecnológica
¿Qué ruta de PCB especial resuelve cada problema?
La tabla separa el límite técnico del diseño de la capacidad concreta. Los valores finales se derivan del plano, el material aprobado y el plan de pruebas acordado.
| Límite del diseño | Ruta habitual | Datos que deben especificarse | Aplicación típica |
|---|---|---|---|
| Extraer calor de componentes de potencia | MCPCB de aluminio o cobre; cerámica si el aislamiento, la temperatura o la densidad de potencia lo exigen | Potencia disipada, temperatura objetivo, núcleo metálico, dieléctrico, aislamiento e interfaz térmica | LED, fuentes de alimentación, control de motores y electrónica de potencia |
| Alta temperatura o sustrato inorgánico | Cerámica Al₂O₃ o AlN mediante DBC, DPC u otra ruta aprobada | Sustrato, estructura de cobre, perfil térmico, planitud, aislamiento y pruebas | Módulos de potencia, sensores y conjuntos compactos de alta temperatura |
| Doblar, plegar o montar en tres dimensiones | PCB flex o rigid-flex con transición y rigidizador definidos | Radio, flexión estática o dinámica, ciclos, coverlay, cobre, rigidizadores y montaje | Sustitución de cableado, wearables, sensores y conjuntos móviles |
| Pérdidas RF, impedancia o estabilidad de fase | Rogers, Taconic, Arlon o un stack-up híbrido adecuado | Frecuencia, fuente de Dk/Df, rugosidad del cobre, impedancia, presupuesto de pérdidas y cupón | Antenas, radar, módulos de radio y sistemas de medida |
| Desgaste por inserción o función de contacto especial | Contactos dorados para inserciones repetidas; tinta de carbono para contactos de pocos ciclos o resistencias definidas | Ciclos, geometría, sistema de capas, resistencia, tolerancia y método de medición | Conectores de borde, tarjetas de prueba, teclados y paneles de control |
| Aislamiento, comportamiento al fuego o sustancias restringidas | Construcción de alto CTI, sin halógenos u otro laminado especificado | Distancias de fuga y aislamiento, objetivo CTI, requisito de inflamabilidad, entorno y documentos | Fuentes de alimentación, equipos industriales y productos regulados |
Los nombres de materiales, aplicaciones y rutas de proceso son una guía de selección. Un compromiso comercial o normativo solo se establece después de revisar los datos vigentes del fabricante, el plano, la lista de materiales y el criterio de aceptación acordado.
Matriz de selección y liberación
¿Qué datos deben cerrarse antes de liberar la producción?
La matriz relaciona el límite del diseño con los datos mínimos de RFQ y una puerta de liberación que pueda verificarse.
| Límite del diseño | Ruta apropiada | Datos de RFQ | Puerta de liberación |
|---|---|---|---|
| Disipación térmica de componentes de potencia | MCPCB o cerámica según el modelo térmico | Mapa de potencia, temperatura objetivo, dieléctrico, núcleo, interfaz y contorno | Revisión del stack-up térmico, aislamiento, planitud y compatibilidad del acabado |
| Flexión, plegado o montaje compacto | Flex o rigid-flex con zona de flexión definida | Estática o dinámica, radio, ciclos, coverlay, cobre y rigidizadores | Revisión del radio según IPC-2223, alivio de transición, registro y manipulación |
| Pérdida RF o rendimiento de antena | Laminado RF o stack-up híbrido | Banda, impedancia, fuente Dk/Df, rugosidad, transición y cupón | Compatibilidad de material y unión, simulación de impedancia y prueba de cupón o VNA acordada |
| Desgaste de inserción o función de contacto | Dedos de oro duro o estructura de tinta de carbono | Ciclos, geometría, espesor de capas, bisel, resistencia y tolerancia | Medición de capas o contacto, separación de máscara, bisel y resistencia superficial según plan |
| Aislamiento, corriente o requisito ambiental | Cobre grueso, alto CTI, sin halógenos, cerámica o una combinación | Corriente, cobre, distancias, CTI, temperatura, sustancias y aceptación | Revisión de clase según la especificación IPC acordada, aislamiento y paquete documental |
La puerta de fabricación confirma la fabricabilidad y las pruebas acordadas; no sustituye la cualificación de sistema, seguridad, EMC o producto final que corresponde al fabricante del equipo.
Control de proceso y riesgo
¿Qué se revisa de forma diferente en una PCB especial?
Los materiales especiales rara vez fallan por un único paso. Los puntos críticos suelen estar en las transiciones entre material, taladrado, metalización, montaje y verificación.
02
Mecánica y stack-up
Contorno, taladros, zona flexible, núcleo metálico, cerámica, rigidizadores y transiciones de capa se revisan en conjunto. Un material nominalmente adecuado no garantiza una construcción adecuada.
03
Taladrado y pared del orificio
Las construcciones RF y PTFE requieren una activación de pared compatible con el material; flex, cerámica y núcleo metálico tienen límites propios de manipulación y proceso. La ruta se confirma por proyecto.
04
Cobre, acabado y contacto
Peso de cobre, patrón conductor, acabado superficial, contacto dorado, tinta de carbono y separación de máscara se coordinan con la función eléctrica, el montaje y el desgaste previsto.
05
Prueba y evidencia
Según el objetivo se acuerdan pruebas eléctricas, medición dimensional o de espesor, microsección, cupón de impedancia y ensayos térmicos o de flexión como parte del alcance.
06
Control de cambios y lotes
Cambios de material, equivalentes, revisiones, identificación de lote y documentos de conformidad deben ser trazables. Sin una regla de sustitución aprobada no se presupone la equivalencia.
Patrones de fallo frecuentes antes de liberar
Las aclaraciones más habituales son una fuente Dk/Df sin definir, un radio de flexión sin objetivo de ciclos, un espesor de oro sin ciclos de inserción, un valor térmico de MCPCB sin método de medida o un híbrido RF/FR-4 sin plan de unión y cupón. Estos datos pertenecen a la RFQ, no a una desviación posterior.

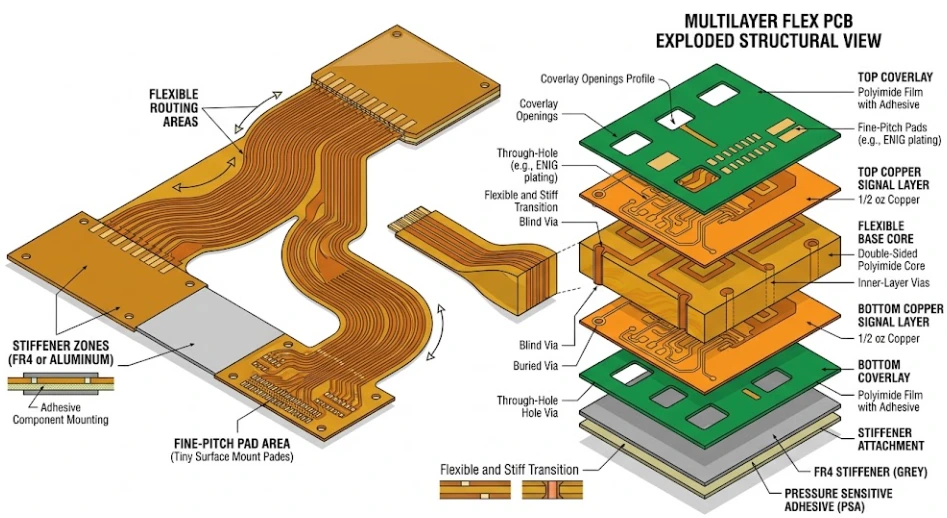

Flex y rigid-flex
La capacidad de flexión depende de geometría, material y prueba
Las PCB flexibles emplean poliimida y una construcción destinada a controlar un movimiento único o repetido. En una solicitud fiable hay que separar la flexión estática de montaje de la dinámica; una zona flexible con el mismo aspecto nominal puede ofrecer una vida muy distinta según el cobre, el espesor, el coverlay y el radio.
Reglas de diseño
Las pistas en la zona de flexión, las transiciones de pads, la distribución de cobre, las aperturas de coverlay y los rigidizadores se revisan frente a tensión, compresión y pérdida de registro. Cobre RA o ED y construcciones con o sin adhesivo solo tienen sentido dentro del perfil real de movimiento.
Datos de liberación
El plano debe mostrar zonas de flexión, radio, ciclos previstos, espesor local, montaje final y puntos de prueba. IPC-2223 puede servir como referencia de diseño, pero la aceptación depende del stack-up y del ensayo acordado para el producto.
RF y microondas
Stack-up RF definido por ficha técnica, impedancia y pérdidas
Una PCB RF no queda definida por la marca del laminado, sino por la combinación de Dk, Df, frecuencia, rugosidad del cobre, geometría, temperatura y método de medida. Rogers RO4000/RO3000, RT/duroid y las familias Taconic o Arlon pueden ser puntos de partida; la referencia aprobada debe coincidir con el cálculo electromagnético.

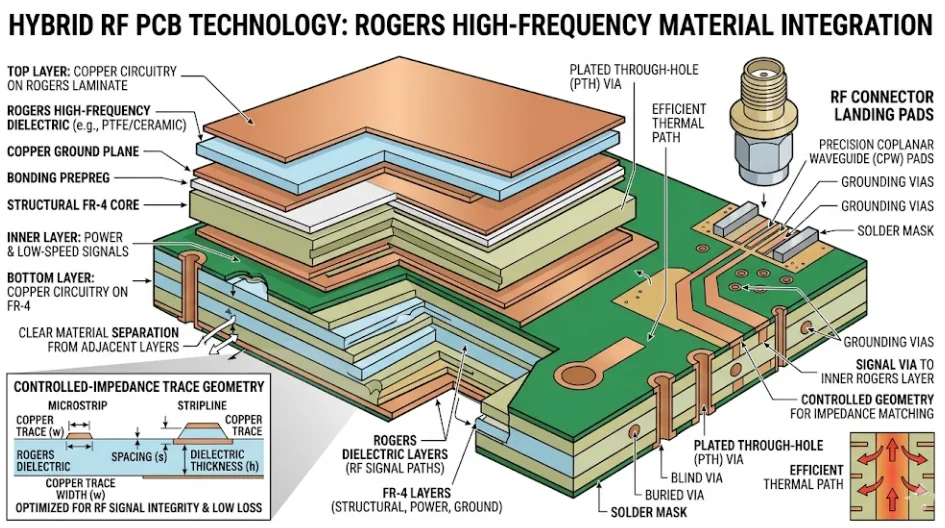

Stack-up híbrido
Un híbrido RF/FR-4 puede combinar capas de alta frecuencia con capas digitales o mecánicas, pero requiere un sistema de unión compatible, plano de referencia controlado y transiciones claras. Fuente, espesor e hipótesis Dk de cada capa crítica deben coincidir en stack-up y cupón.
Límite de fabricación y prueba
PTFE y otros laminados de bajas pérdidas necesitan una ruta de taladrado y preparación de pared adaptada al material. La simulación de impedancia, la geometría del cupón y, si se requiere, la prueba TDR o VNA se definen como alcance del proyecto; no se promete una medición genérica para todo diseño.
Aplicación según requisito
¿Cuándo aporta valor una PCB especial frente al FR-4 estándar?
La aplicación no determina por sí sola el tipo de PCB. Define los objetivos ambientales, de vida útil y de prueba a partir de los cuales se selecciona la construcción.

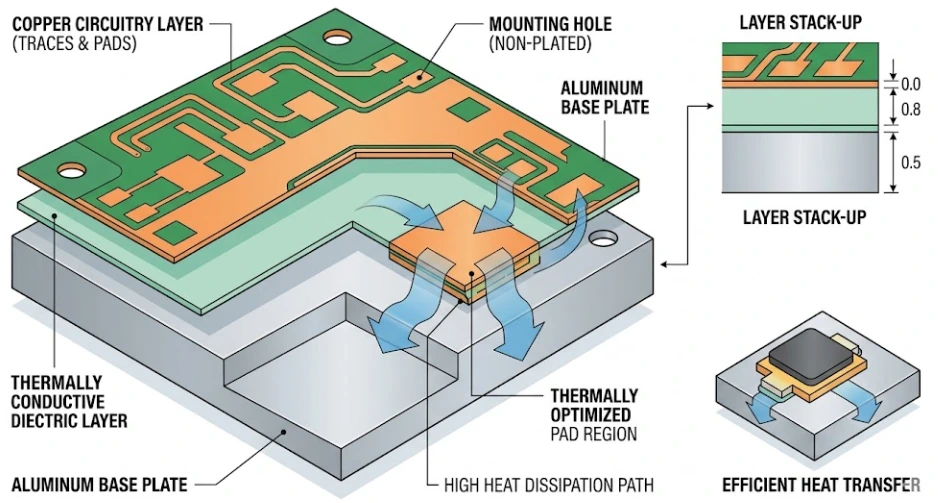

LED y potencia
MCPCB para el camino térmico
Un MCPCB de aluminio o cobre puede acortar el camino térmico entre el componente y el disipador. Potencia, aislamiento, interfaz y montaje deben especificarse juntos; un valor alto del material no demuestra por sí solo una menor temperatura del sistema.
Radar y radio
Laminado RF para pérdidas controladas
Antenas, radar y módulos de radio requieren una hipótesis reproducible de Dk/Df e impedancia. La RFQ debe incluir banda, planos de referencia, rugosidad del cobre, transición y plan de cupones.
Dispositivos compactos
Flex y rigid-flex como sustitución de cableado
Flex puede reducir conectores y facilitar el montaje tridimensional. En productos móviles, ciclos, radio, espesor y alivio de transición importan más que un número genérico de capas.
Control e interfaz
Contacto dorado o tinta de carbono
Los contactos dorados responden a inserciones repetidas; la tinta de carbono puede servir para contactos de pocos ciclos o resistencias impresas. Ciclos, tolerancia, potencia y método de medida deciden la ruta.
Aislamiento y seguridad
Construcción de alto CTI o sin halógenos
Los materiales de alto CTI o sin halógenos se eligen cuando lo exigen las distancias de fuga, el comportamiento al fuego, las sustancias restringidas o un objetivo ambiental. La cualificación del producto y del sistema sigue siendo responsabilidad del fabricante del equipo.
Módulos de alta potencia
Cerámica para sustratos inorgánicos
Al₂O₃ o AlN pueden ser adecuados para módulos de potencia y sensores compactos. DBC, DPC u otra ruta deben aprobarse junto con la estructura de cobre, planitud, perfil térmico y plan de pruebas.
Guía de selección
¿Cómo elegir la tecnología de PCB especial adecuada?
La selección correcta empieza por la limitación dominante, no por una marca de material.
Térmica: MCPCB o cerámica
Si el camino térmico es el límite principal, se modelan conjuntamente potencia, temperatura objetivo, interfaz, aislamiento y restricciones mecánicas. MCPCB y cerámica no son sinónimos intercambiables: difieren en construcción, mecanizado, planitud y verificación.
Mecánica: flex o rigid-flex
Si la placa se mueve o sigue un contorno, la zona flexible y la zona rígida de montaje deben evaluarse por separado. Radio y ciclos pertenecen al plano y al plan de pruebas.
Eléctrica: laminado RF o híbrido
Si las pérdidas o la estabilidad de fase superan el margen del FR-4, se revisan juntos frecuencia, Dk/Df, rugosidad, impedancia y transición. Un híbrido puede reducir material RF, pero solo funciona con capas de unión y referencia compatibles.
Interfaz: oro o tinta de carbono
Los contactos dorados se eligen por ciclos de inserción y geometría. La tinta de carbono se evalúa por resistencia, tolerancia, potencia, fuerza de contacto y ciclos. Son soluciones para problemas de interfaz diferentes.
Verificación: norma y responsabilidad
Según el producto pueden acordarse como referencias IPC-2221, IPC-2223, IPC-6012, IPC-6013, IPC-A-600 y métodos IPC-TM-650 pertinentes. Estas normas no sustituyen la cualificación específica de sistema, EMC, seguridad o producto final.
Activo de RFQ y límite de responsabilidad
Combinar tecnologías especiales sin ventanas de proceso ocultas
Qué aclara APTPCB antes de comprometerse
Fuente y ficha técnica del material, ruta compatible de laminación y preparación de pared, dimensiones críticas, acceso de prueba, métodos de medición, proceso de desviaciones y documentos de entrega.
Qué debe seguir cualificando el fabricante del equipo
Temperatura del producto final, EMC, distancias de seguridad, fiabilidad del sistema, aprobación normativa y aptitud para la aplicación concreta. Liberar la fabricación de la PCB no implica conformidad automática del sistema.
Combinaciones como rigid-flex con contactos de borde, híbridos RF/FR-4, MCPCB con aislamiento especial o flex con tinta de carbono pueden ser útiles. Sin embargo, no son una simple suma de dos productos: unión, taladrado, metalización, registro, acabado, montaje y acceso de prueba deben tratarse como una única ventana de proceso.
La RFQ para APTPCB debe incluir un dossier de decisión: aplicación y límite del diseño, Gerber/ODB++, stack-up y materiales aprobados, plano mecánico, objetivos eléctricos o térmicos, perfil ambiental y de vida útil, cupones, clase de aceptación, documentos, cantidad y sustituciones permitidas. Solo con este dossier se pueden separar los puntos abiertos de una ruta de fabricación fiable.
Tabla de decisión MCPCB
¿Qué datos MCPCB son decisivos para térmica y aislamiento?
Los valores típicos del material, los objetivos del proyecto y los resultados verificados deben permanecer separados. Esta tabla muestra la decisión técnica en lugar de prometer un rendimiento genérico.
| Parámetro | Base de aluminio | Base de cobre | Comprobar antes de liberar |
|---|---|---|---|
| Núcleo metálico | Aleación de aluminio según plano y aprobación de material | Base de cobre según plano y aprobación de material | Espesor, contorno, planitud, masa y mecanizado |
| Dieléctrico térmico | Espesor y conductividad según la ficha técnica vigente | Espesor y conductividad según la ficha técnica vigente | Método de medida, aislamiento y resistencia térmica usada en el modelo |
| Cobre del circuito | Peso de cobre y patrón según corriente y diseño | Peso de cobre y patrón según corriente y diseño | Aumento de temperatura, límite de grabado y geometría de conexión |
| Aislamiento eléctrico | Rigidez dieléctrica y distancias según proyecto | Rigidez dieléctrica y distancias según proyecto | Tensión de prueba, método, límite de aceptación y separación de diseño |
| Verificación térmica | Modelo con componente, interfaz y disipador | Modelo con componente, interfaz y disipador | Punto de medida, ambiente, perfil de carga y alcance del informe |
| Acabado y montaje | Acabado, perfil de soldadura y contacto del componente coordinados con el núcleo | Acabado, perfil de soldadura y contacto del componente coordinados con el núcleo | Mojado, planitud, separación de máscara y proceso de ensamblaje |
Un valor mayor de conductividad térmica del dieléctrico en la ficha técnica no produce automáticamente una menor temperatura del componente. El resultado depende del camino térmico completo, el aislamiento, el montaje y la verificación acordada.
Preguntas frecuentes
Preguntas frecuentes sobre fabricación de PCB especiales
¿Qué tecnología de PCB especial corresponde al límite de mi diseño?
Empiece por el límite principal: MCPCB o cerámica para gestionar calor, flex o rigid-flex para movimiento, laminados RF para pérdidas e impedancia, contactos dorados para desgaste por inserción y tinta de carbono para determinados contactos o resistencias sensibles al coste. La ruta final se confirma tras revisar stack-up, material, entorno y plan de pruebas.
¿Cómo se selecciona la conductividad térmica de un MCPCB?
La conductividad térmica es una propiedad del material dieléctrico, no un resultado del sistema por sí sola. Para elegir con criterio deben evaluarse conjuntamente la potencia disipada, la temperatura objetivo, el núcleo metálico, el aislamiento, la interfaz térmica y el método de medición de la ficha técnica. Conviene documentar por separado el material, el objetivo del proyecto y la verificación acordada.
¿Qué datos se necesitan para una PCB flex o rigid-flex?
Indique si la flexión es estática o dinámica, el radio de curvatura, los ciclos previstos, el espesor de la zona flexible, el tipo de cobre, las aperturas de coverlay, los rigidizadores, la geometría de transición y el estado de montaje. El radio adecuado se deriva de la construcción y la aplicación reales; IPC-2223 y la prueba de flexión acordada sirven como referencia, no como promesa genérica.
¿Qué laminados RF pueden considerarse en una RFQ de PCB especial?
Entre las familias habituales se encuentran Rogers RO4000 o RO3000, RT/duroid y laminados Taconic y Arlon. La elección concreta depende de la banda de frecuencia, los datos Dk/Df, la rugosidad del cobre, la impedancia, el presupuesto de pérdidas, el stack-up híbrido y la fuente de material aprobada. La ficha técnica, el diseño y el cupón de prueba deben usar la misma hipótesis.
¿Qué debe especificarse para los contactos de borde dorados?
Defina el plano del conector, el número objetivo de inserciones, el sistema de níquel y oro, la geometría de contacto, el bisel del borde, la separación de máscara y el método de medición. El espesor de oro y el límite de desgaste no deben deducirse de un valor comercial genérico; tienen que corresponder a la especificación del conector y al plan de pruebas acordado.
¿Se pueden combinar varias tecnologías especiales en una misma PCB?
Sí, por ejemplo rigid-flex con contactos de borde, un híbrido RF/FR-4 o un núcleo metálico térmico con requisitos especiales de aislamiento. Antes de liberar la fabricación deben revisarse conjuntamente el sistema de unión, taladrado y metalización, los registros, el acabado superficial, la ventana térmica y el acceso para pruebas.
¿Qué documentación debo enviar para una RFQ de PCB especial?
Envíe Gerber u ODB++, la lista de materiales cuando corresponda, el stack-up completo, los materiales aprobados, la especificación de cobre y acabado, el plano mecánico, los objetivos de impedancia o térmicos, los ciclos de flexión o inserción, el entorno, las pruebas, la cantidad y los documentos de entrega requeridos. Los puntos abiertos deben aclararse antes de asumir un compromiso vinculante.
Estructura internacional de RFQ
¿Qué datos permiten comparar una RFQ de PCB especial entre regiones?
En proyectos internacionales, unidades, fuente de material, idioma documental, destino, Incoterm, sustancias restringidas y sustituciones permitidas forman parte del conjunto de datos.
Norteamérica
EE. UU. · Canadá · México
Defina unidades, clase IPC, documentación de importación, formato de informe y reglas de intercambio de datos. Comparta diseños sujetos a control de exportación únicamente por un canal aprobado.
Europa
España · Alemania · Francia · Norte de Europa
Incluya requisitos RoHS, REACH o de sustancias específicos del cliente como entregables. Declaración de materiales, lote, idioma e Incoterm no deben deducirse del tipo de PCB.
Asia-Pacífico
Japón · Corea del Sur · Taiwán · India
Documente fabricantes aprobados, regla de equivalentes, unidades, embalaje, trazabilidad y requisitos de doble fuente antes de cotizar. La similitud nominal del material no sustituye una nueva revisión RF o térmica.
Oriente Medio
Israel · EAU · Arabia Saudí
Confirme uso final, documentos aduaneros, plan de pruebas, embalaje y restricciones de datos aplicables. Exprese los objetivos ambientales o de seguridad con método y límite de hipótesis.
Revise su PCB especial con una RFQ completa
Envíe Gerber u ODB++, stack-up, materiales, límite del diseño, entorno y objetivos de prueba. El equipo de ingeniería aclara fabricabilidad, datos pendientes y verificación antes de confirmar precio y plazo.
