Sustratos PTFE de alta frecuencia
El PTFE (politetrafluoroetileno), conocido comercialmente como Teflon, ofrece la menor pérdida dieléctrica de todos los sustratos para PCB: factores de disipación de hasta 0,0002 a 10 GHz en formulaciones puras sin carga. APTPCB fabrica PCB de PTFE en todo el espectro de formulaciones comerciales: PTFE tejido/vidrio de Rogers (RT/duroid 5880), Taconic (TLY-5A) y Arlon; PTFE con carga cerámica para estabilidad de Dk y miniaturización de antenas (RO3003, CER-10); y alternativas termoestables al PTFE (RF-35, RO4350B). Cada fabricación de PTFE incluye desmear por plasma dedicado, programas de taladrado validados y cupones de impedancia medidos por TDR.
Por qué el PTFE es importante en el diseño RF
Como fabricante líder de PCB de PTFE, APTPCB entrega soluciones de sustrato de pérdida ultrabaja a equipos de ingeniería en Norteamérica, Europa y Asia-Pacífico. Desde ingenieros de satélites LEO en California que diseñan transceptores en banda Ka hasta desarrolladores de radar ADAS de 77 GHz en Stuttgart, controlar la pérdida dieléctrica por encima de 5 GHz es la ruta crítica absoluta. Mientras el FR-4 estándar genera 3-4 dB/pulgada de pérdida a 10 GHz y los termoestables como el RO4350B lo reducen a unos 1 dB/pulgada, los sustratos de PTFE puro (Df 0,0009) reducen la pérdida de inserción otro factor de tres. En aplicaciones mmWave, ese es el margen entre cerrar el presupuesto de enlace y fallar la señal.
Nuestra fábrica procesa todas las principales marcas comerciales de laminado PTFE: Rogers RT/duroid (5880, 6002), serie Rogers RO3000 (RO3003, RO3010), Taconic (TLY-5A, TLX, CER-10) y Arlon (CLTE-XT). A diferencia de los fabricantes de FR-4 estándar, operamos cámaras de desmear por plasma dedicadas (mezclas de gas CF4/O2), críticas para activar las paredes de agujeros de PTFE inerte antes del enchapado. También ofrecemos química húmeda de sodio-naftalénida, programas de taladrado especializados de baja fricción e ingeniería de apilados híbridos PTFE/FR-4 para diseños exigentes de PCB de alta frecuencia. Cada PCB de PTFE que enviamos incluye datos de cupones de impedancia TDR y opciones completas de documentación IPC-6012 Clase 3.
Portafolio de materiales
Nuestra fábrica mantiene recetas de procesamiento validadas para cada producto listado. Mantenemos un inventario local profundo para eludir los largos plazos de entrega de materiales en sus prototipos RF más urgentes.
| Serie | Química base | Rango de Dk | Df (típ. a 10 GHz) | Características clave | Aplicaciones principales |
|---|---|---|---|---|---|
| Rogers RT/duroid 5880 | PTFE / microfibra de vidrio | 2.20 | 0.0009 | El laminado PTFE comercial de menor pérdida: el punto de referencia para aplicaciones de pérdida ultrabaja. Refuerzo de microfibra de vidrio. Requiere desmear por plasma para la adhesión del cobre. Cuatro décadas de trayectoria en aeroespacio y defensa. | Placas LNA de satélite, arreglos en fase de banda Ka, front ends de receptores calificados para espacio, sustratos de calibración VNA |
| Rogers RO3003 | PTFE / carga cerámica | 3.00 | 0.0013 | Estabilidad excepcional de Dk con la temperatura (tolerancia ±0,04). El referente global para radar automotriz de 77 GHz. Baja absorción de humedad (0,04 %). Requiere desmear por plasma. | Radar automotriz de 77 GHz (ADAS), 5G mmWave, V2X automotriz, backhaul punto a punto |
| Rogers RO3006 / RO3010 | PTFE / carga cerámica (Dk alto) | 6.15 / 10.2 | 0.002 / 0.0023 | PTFE de alta constante dieléctrica para miniaturización de antenas. RO3010 (Dk 10,2) permite reducir las dimensiones de la antena en aproximadamente un 68 % frente a sustratos de Dk 3,5. Requiere desmear por plasma. | Antenas de parche miniaturizadas, filtros compactos, elementos de resonador dieléctrico |
| Taconic TLY / TLY-5A | PTFE / vidrio E tejido | 2.17 - 2.20 | 0.0009 | PTFE de vidrio tejido de pérdida ultrabaja. TLY-5A optimizado para estabilidad dimensional en construcciones multicapa. Alternativa directa al RT/duroid 5880 con rendimiento RF equivalente. Requiere desmear por plasma. | Comunicación por satélite, antenas de banda Ka, radar militar, combinadores de potencia en stripline |
| Taconic TLX | PTFE / vidrio E tejido | 2.45 - 2.65 | 0.0019 | PTFE de pérdida moderada con Dk superior al TLY para pistas más compactas. Disponible en múltiples variantes de Dk. Requiere desmear por plasma. | Módulos T/R de radar, filtros de estación base, radar meteorológico, arreglos GPS/GNSS |
| Taconic CER-10 / CER-20 | PTFE / carga cerámica (Dk alto) | 10.0 - 20.0 | 0.0035 | Cerámica/PTFE de Dk alto para miniaturización extrema de antenas. CER-10 (Dk 10) es el más especificado. Refuerzo de vidrio tejido para estabilidad dimensional. Requiere desmear por plasma. | Antenas miniaturizadas, elementos de alimentación de bocina, DRA, filtros compactos |
| Taconic RF-35 | PTFE / vidrio tejido / carga cerámica | 3.50 | 0.0018 | Laminado PTFE con carga cerámica (familia ORCER). Df inferior al Rogers RO4350B (0,0018 frente a 0,0037). Tg > 315 °C. Absorción de humedad ultrabaja. Requiere desmear por plasma para una fiabilidad óptima de vías. | 5G sub-6 GHz, Wi-Fi, GPS, RF comercial por debajo de 10 GHz |
| Arlon CLTE-XT | PTFE de vidrio tejido / carga cerámica | 2.94 | 0.0012 | PTFE de baja pérdida con CTE extremadamente bajo para aplicaciones de arreglos en fase. Excelente rendimiento de baja PIM. Requiere desmear por plasma. | Antenas de arreglos en fase, antenas de estación base de baja PIM, radar militar |
| Isola Astra MT77 | Termoestable de pérdida ultrabaja (no PTFE) | 3.00 | 0.0017 | Alternativa de procesamiento compatible con FR-4 al PTFE para aplicaciones por debajo de 77 GHz. No requiere desmear por plasma. Sustituto rentable del PTFE en radar automotriz y 5G mmWave. | Radar de 77 GHz, 5G mmWave, placas híbridas RF/digitales |
Rogers RT/duroid 5880, RO3003, Taconic TLY-5A, RF-35, CER-10 y Arlon CLTE-XT pueden evaluarse en espesores comunes. Confirme el grado exacto, la disponibilidad, los documentos de origen y el plazo de entrega para combinaciones no estándar durante la solicitud de cotización.
Referencia de ingeniería
Datos completos de material para los modelos más solicitados. Todos los valores dieléctricos se miden a 10 GHz con el método de resonador stripline sujeto según IPC-TM-650 2.5.5.5, salvo que se indique lo contrario.
| Propiedad | RT/duroid 5880 | RO3003 | Taconic TLY-5A | Taconic TLX-8 | Taconic CER-10 | Arlon CLTE-XT | Método de prueba |
|---|---|---|---|---|---|---|---|
| Dk a 10 GHz | 2.20 | 3.00 | 2.17 | 2.55 | 10.0 | 2.94 | IPC-TM-650 2.5.5.5 |
| Df a 10 GHz | 0.0009 | 0.0013 | 0.0009 | 0.0019 | 0.0035 | 0.0012 | IPC-TM-650 2.5.5.5 |
| Cond. térmica (W/m·K) | 0.20 | 0.50 | 0.22 | 0.26 | 0.42 | 0.25 | ASTM E1461 |
| CTE Z (ppm/°C) | 237 | 24 | 280 | 280 | 20 | 24 | IPC-TM-650 2.4.41 |
| Absorción de humedad (%) | 0.02 | 0.04 | 0.02 | 0.02 | 0.05 | 0.05 | IPC-TM-650 2.6.2.1 |
| Resistencia al pelado (lb/in) | 6 | 6 | 12 | 8 | 5 | 8 | IPC-TM-650 2.4.8 |
| Desmear por plasma requerido | Sí | Sí | Sí | Sí | Sí | Sí | - |
| Fabricante | Rogers | Rogers | Taconic (AGC) | Taconic (AGC) | Taconic (AGC) | Arlon (AGC) | - |
Datos de hojas técnicas publicadas de Rogers, Taconic/AGC y Arlon/AGC. Los sustratos de PTFE no tienen una temperatura de transición vítrea significativa. El desmear por plasma es obligatorio para una metalización robusta de vías en todos los grados de PTFE puro y con carga cerámica.
Comparación RF-35 frente a RO4350B
Los ingenieros suelen debatir entre Taconic RF-35 y Rogers RO4350B para RF comercial por debajo de 10 GHz. La distinción crucial es la fabricación: el RF-35 es de base PTFE, mientras que el RO4350B es un termoestable de hidrocarburo, lo que importa en cualquier cronograma de PCB de alta frecuencia.
| Propiedad | Taconic RF-35A2 | Rogers RO4350B | Rogers RO4003C | Comparación e impacto |
|---|---|---|---|---|
| Dk a 10 GHz | 3.50 +/-0.05 | 3.48 +/-0.05 | 3.38 +/-0.05 | Esencialmente idéntico entre RF-35 y RO4350B. |
| Df a 10 GHz | 0.0018 | 0.0037 | 0.0027 | RF-35 tiene un Df 51 % menor: ventaja significativa en pérdida de inserción. |
| Cond. térmica | 0.62 W/m·K | 0.62 W/m·K | 0.71 W/m·K | RF-35 y RO4350B están empatados; RO4003C es aproximadamente un 15 % superior. |
| CTE eje Z | 30 ppm/deg C | 32 ppm/deg C | 46 ppm/deg C | RF-35 es ligeramente mejor que ambas opciones Rogers para la fiabilidad de PTH. |
| Plasma requerido | Sí (plasma PTFE) | No (química FR-4) | No (química FR-4) | RO4350B usa el desmear estándar de FR-4; RF-35 requiere plasma PTFE dedicado. |
| Posición de costo | 10-15 % inferior | Referencia | Prima moderada | RF-35 es la más rentable de las tres. |
Aunque el RF-35 ofrece un rendimiento de pérdida eléctrica superior y ahorros en costo de material, su matriz de PTFE significa que no puede enviarlo a un fabricante básico de FR-4. APTPCB opera cámaras de plasma dedicadas para procesar correctamente el RF-35 y otros materiales PTFE.

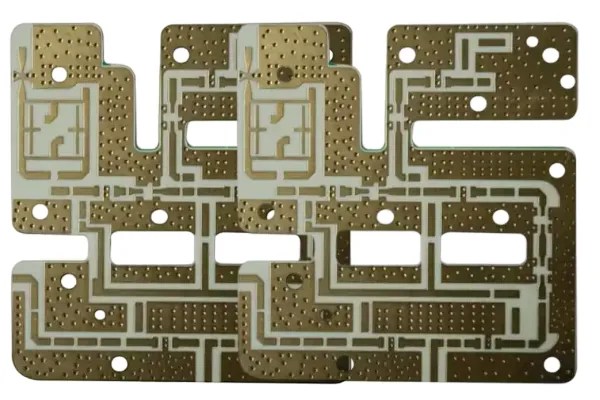

Proceso de fabricación
El procesamiento de materiales PTFE requiere equipos, química y conocimientos de proceso que exceden estrictamente la fabricación estándar de FR-4. Sin una activación adecuada de la superficie por plasma, el enchapado químico de cobre se despegará de la resbaladiza pared de agujeros de Teflon, provocando circuitos abiertos catastróficos durante el ciclado térmico.
Nuestra fábrica aborda cada paso crítico de fabricación de PTFE con equipos construidos para el propósito. Utilizamos mezclas controladas de gas O2/Ar/CF4 a niveles calibrados de potencia RF para microrrugosar los barriles de vías de PTFE. Los datos de proceso —incluidas las RPM de husillo de taladrado reducidas un 40-60 % para evitar el emborronamiento del PTFE, las concentraciones de química de grabado, las tasas de rampa de laminación y los resultados de inspección— se archivan por número de lote para una trazabilidad completa.
Nuestro equipo de ingeniería CAM revisa cada diseño PTFE entrante para su fabricabilidad, proporcionando retroalimentación DFM, datos de simulación de impedancia Polar Si9000 y optimización de apilados híbridos sin cargo adicional, para garantizar que su placa RF funcione exactamente como se simuló antes de liberarse a la validación NPI.

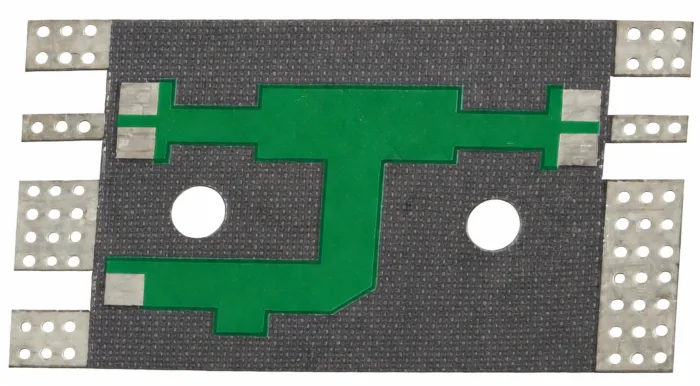

Apilados de referencia
Configuraciones representativas con perfiles de prensa validados y cadenas de suministro establecidas. Las configuraciones personalizadas son bienvenidas: contacte a nuestro equipo de ingeniería con sus requisitos específicos.
| Configuración | Capas | Núcleos de señal | Estructural | Sistema de unión | Aplicaciones |
|---|---|---|---|---|---|
| Stripline TLY puro | 2-4 | TLY-5A en todas las capas | - | Bondply PTFE TacLam | LNA de satélite, sustratos de calibración, redes stripline de especificación MIL |
| Híbrido TLY/duroid | 4-8 | TLY-5A o 5880 (RF) | FR-4 o FR408HR | fastRise 27 o RO4450F | Transceptores SATCOM, paneles de arreglos en fase con control digital y alimentación |
| RF-35 puro | 2-6 | RF-35A2 en todas las capas | - | Prepreg de unión RF-35 | Paneles de antenas 5G, arreglos GPS/GNSS, placas RF de puntos de acceso Wi-Fi |
| Híbrido RF-35 + FR-4 | 4-12 | RF-35 (señal) | FR-4 (alim./tierra) | Prepreg FR-4 + fastRise 27 | Estaciones base 5G con digital integrado, front ends de radio multibanda |
| Monocapa de Dk alto | 2 | CER-10 o RO3010 | - | - | Elementos DRA, filtros compactos, antenas de parche de Dk alto, redes de adaptación |
| Placa de radar RO3003 | 4-8 | RO3003 | Serie RO4000 | Prepreg RO4450F | Radar ADAS de 77 GHz, sensores automotrices mmWave |
| PTFE + núcleo metálico | 2-4 | RF-35 o TLY | Soporte de aluminio | Adhesivo térmico | Placas PA de alta potencia que requieren integración de disipador, difusión RF |
Capacidades de fabricación
Seis capacidades centrales que diferencian nuestra producción de PTFE de la fabricación de PCB de propósito general para PCB de alta frecuencia y hardware de microondas.
El PTFE puro y el PTFE con carga cerámica son químicamente inertes al permanganato alcalino estándar usado en el procesamiento de FR-4. Operamos cámaras de plasma dedicadas con mezclas controladas de gas CF4/O2/Ar para microrrugosar las paredes de agujeros de PTFE antes de la siembra química de cobre.
El PTFE es un termoplástico blando. El taladrado a velocidades estándar de FR-4 genera calor por fricción que emborrona el fluoropolímero fundido sobre la pared del agujero. Nuestras recetas de taladrado de PTFE usan RPM de husillo reducidas, avances de carga de viruta optimizados y materiales especiales de entrada y respaldo.
Las superficies de PTFE requieren parámetros modificados de química de grabado para lograr bordes de pista limpios sin socavado de paredes laterales. Nuestro proceso de grabado húmedo mantiene la tolerancia de ancho de pista dentro de ±0,5 mil, preservando los objetivos de impedancia de 50 ohmios con una tolerancia total superior al ±7 %.
Combinar capas de señal de PTFE con núcleos estructurales de FR-4 rentables es el estándar de la industria para la optimización de costos. Nuestros ingenieros CAM gestionan la gran discrepancia de CTE usando apilados simétricos y prepregs de unión especializados de baja pérdida como fastRise 27 y RO4450F.
Todos los laminados de PTFE pasan por ciclos documentados de horneado previo a la laminación antes de entrar en la prensa. El material entrante se almacena en un almacén climatizado por debajo del 45 % de humedad relativa para mantener estable el rendimiento RF.
La plata por inmersión es nuestra recomendación predeterminada para las pistas RF de PTFE porque ofrece baja resistividad superficial y mínima pérdida por profundidad de penetración por encima de 1 GHz. ENEPIG se especifica para placas sujetas a calificación PIM, mientras que HASL se desaconseja para aplicaciones RF.

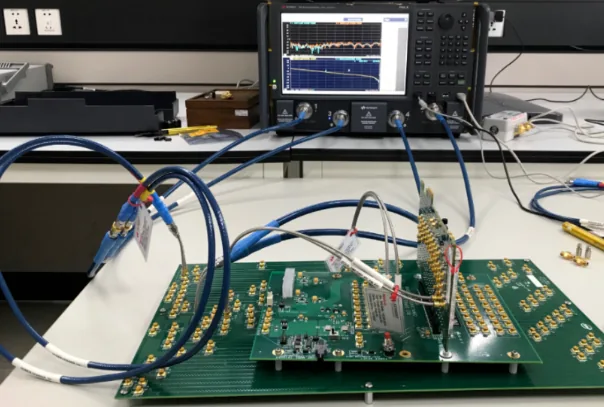

Calidad y validación
Nuestro sistema de gestión de calidad opera bajo certificación ISO 9001:2015 con criterios de aceptación IPC-6012 (Clase 2 estándar, Clase 3 para alta fiabilidad) aplicados a cada lote de producción. La inspección en proceso incluye AOI en las etapas de capa interna, capa externa y máscara de soldadura, además de pruebas de continuidad eléctrica y aislamiento mediante sonda voladora o accesorio, bajo el mismo flujo de trabajo disciplinado de calidad de PCB usado en toda nuestra fábrica.
Para construcciones de impedancia controlada, se incluyen cupones de impedancia medidos por TDR en cada panel de producción, con datos de medición registrados contra los objetivos de simulación. Las opciones de validación extendida incluyen barridos de parámetros S con VNA en vehículos de prueba dedicados hasta 40 GHz, análisis de micrografías de sección transversal, pruebas de fiabilidad IST y paquetes completos de documentación IPC-6012 Clase 3 con trazabilidad serializada de placas.
Para programas automotrices, seguimos las prácticas de calidad IATF 16949. Para programas aeroespaciales y de defensa, están disponibles paquetes de documentación extendida que incluyen informes de pruebas ambientales, micrografías de microsección y certificados de trazabilidad de materiales según especificación del cliente.
Aplicaciones industriales
Los sustratos de PTFE sirven a las aplicaciones más exigentes en telecomunicaciones, automoción, aeroespacio, defensa y mercados RF, especialmente en PCB de microondas avanzados y cadenas de señal mmWave.
Paneles de antenas Massive MIMO y redes de alimentación de conformación de haz para estaciones base 5G sub-6 GHz y mmWave. Taconic RF-35 y Rogers RO4350B ofrecen soluciones rentables para sub-6 GHz, mientras que RT/duroid y TLY proporcionan la pérdida extremadamente baja requerida para las redes de alimentación de arreglos de parche mmWave.
Front ends RF de terminales VSAT, terminales de usuario de arreglos en fase LEO y placas de amplificadores de potencia de transpondedores GEO. La pérdida ultrabaja de RT/duroid 5880 y TLY-5A preserva el presupuesto de enlace de la cadena de recepción para maximizar la sensibilidad G/T.
Módulos de transmisión/recepción de radar AESA, receptores de banda ancha de guerra electrónica y arreglos de interferencia. Los sustratos de PTFE puro tienen trayectoria calificada MIL en plataformas operativas que exigen más de 20 años de fiabilidad en campo bajo ciclado térmico extremo y exposición a niebla salina.
Front ends de sensores de radar automotriz de corto y largo alcance. Rogers RO3003 es el referente de la industria para ADAS de 77 GHz gracias a su extrema estabilidad de Dk con la temperatura. CER-10 (Dk 10,0) se utiliza para miniaturización severa de antenas.
Sustratos de calibración VNA, estándares de líneas de transmisión de referencia e interposers de estaciones de sonda. Las propiedades dieléctricas estrictamente controladas de TLY-5A y RT/duroid, con variación de Dk inferior al ±0,5 %, los convierten en los sustratos preferidos para accesorios de medición de grado metrológico.
Módulos de front end Wi-Fi 6/7, placas concentradoras LoRaWAN y radios industriales. El PTFE con carga cerámica como el RF-35 equilibra el rendimiento RF y el costo para productos comerciales de alto volumen por debajo de 6 GHz.
Guía de selección de materiales
Para aplicaciones RF comerciales por debajo de 10 GHz donde el PTFE puro de pérdida ultrabaja no es estrictamente necesario, las alternativas termoestables como Rogers RO4350B e Isola Astra MT77 ofrecen buen rendimiento RF con procesamiento estándar de FR-4. Taconic RF-35 ofrece excelentes características de pérdida pero aún requiere plasma. Estas se encuentran entre las opciones RF de menor costo total; confirme el grado exacto, la disponibilidad actual y el plazo de entrega en la solicitud de cotización.
Para módulos T/R de radar, filtros de estación base, procesamiento de FI de satélite y radar automotriz, los laminados PTFE con carga cerámica como Rogers RO3003 y Taconic TLX ofrecen un rendimiento excelente. RO3003 sigue siendo el estándar ADAS de 77 GHz gracias a la estrecha tolerancia de Dk con la temperatura.
Para SATCOM de banda Ka, enlaces de banda E y radar militar de banda Ka/Q, Rogers RT/duroid 5880 y Taconic TLY-5A ofrecen la pérdida dieléctrica más baja disponible en laminados de PCB comerciales. Nuestra fábrica procesa ambos con flujos de trabajo equivalentes de desmear por plasma, taladrado y laminación.
Para la miniaturización de antenas, Taconic CER-10 y Rogers RO3010 permiten elementos de antena de aproximadamente 0,32 veces las dimensiones lineales de los diseños en sustratos de Dk 3,5. La contrapartida es una mayor pérdida dieléctrica en comparación con el PTFE puro.
El laminado PTFE óptimo depende de tres factores principales: frecuencia de operación, pérdida de inserción aceptable y sensibilidad al costo. Aquí hay un marco práctico de selección basado en nuestra experiencia de fabricación en miles de construcciones RF.
FAQ
Herramienta interactiva
Compare laminados de PTFE entre Rogers, Taconic y Arlon. Seleccione por rango de Dk para encontrar sustratos equivalentes de diferentes fabricantes.
Alcance de ingeniería global
Los receptores de satélite militares, los sensores de radar automotrices y los paneles de antenas 5G mmWave de todo el mundo confían en los sustratos de PTFE. APTPCB procesa todas las principales marcas de laminados de PTFE y envía globalmente con revisión DFM y entrega validada por TDR.
Contratistas de defensa, OEM de telecomunicaciones y startups de hardware en EE. UU. y Canadá confían en APTPCB para construcciones de prototipos y NPI. Revisión DFM el mismo día. Documentación consciente de ITAR disponible bajo solicitud.
Proveedores de radar automotriz en Alemania, equipos de electrónica de defensa en el Reino Unido y Francia, y laboratorios escandinavos de I+D inalámbrica obtienen prototipos y placas de intención de producción a través de nuestra plataforma.
Los fabricantes de estaciones base 5G, los desarrolladores de terminales de satélite y las startups de hardware en APAC usan nuestra plataforma de cotización en línea para prototipos y tiradas NPI con respuesta DFM en 24 horas.
Los programas de radar aeroespacial, EW de defensa y SATCOM de la región confían en nuestros paquetes de documentación de calificación extendida y trazabilidad de materiales para el cumplimiento de adquisiciones de defensa.
Comparta sus archivos Gerber, requisitos de materiales, objetivos de impedancia y especificaciones de rendimiento. Nuestro equipo de ingeniería devolverá una propuesta de apilado validada, una revisión DFM y una cotización detallada en un día hábil.
