Guia de ingenieria avanzada
Superar los retos de interconexion con fabricacion avanzada
Disenar una placa de circuito impreso de alta densidad, orientada a IA o de alta potencia en software ECAD moderno como Altium Designer, Cadence Allegro o Mentor Xpedition es relativamente sencillo en el plano digital. El verdadero reto aparece cuando ese modelo digital debe traducirse a la realidad fisica. Como fabricante tier-1 de PCB avanzados, guiamos con frecuencia a clientes globales en la interseccion critica entre la intencion del diseno electrico y la fisica mecanica de fabricacion. A continuacion se presenta una guia profunda de las reglas de ingenieria que aplicamos para asegurar que su hardware avanzado escale con fiabilidad.

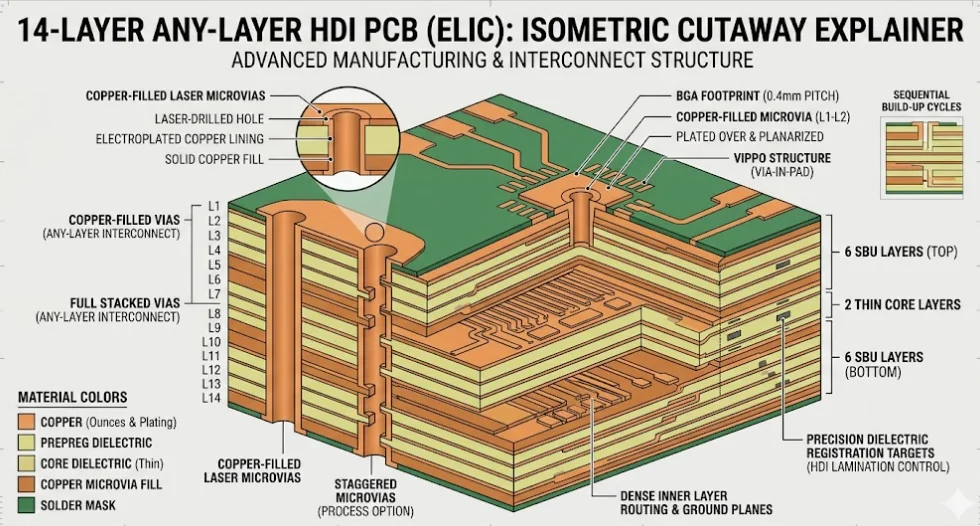

1. La realidad de las interconexiones de alta densidad (HDI) y las microvias
Cuando los ingenieros pasan de disenos estandar through-hole a HDI, todo el paradigma de fabricacion cambia. El HDI se basa en microvias ciegas y enterradas, formadas normalmente por lasers UV/CO2 altamente focalizados en lugar de brocas mecanicas. Dado que un laser no puede evacuar eficazmente residuos desde capas profundas sin ensanchar demasiado el agujero, las microvias se limitan estrictamente a una relacion de aspecto, profundidad a diametro, de aproximadamente 0,8:1 a 1:1.
Para conectar capas mas profundas, por ejemplo rutear de la capa 1 a la capa 4, debemos recurrir a laminacion secuencial. Prensamos el nucleo interno, perforamos con laser, metalizamos con cobre y luego agregamos otra capa de prepreg y lamina de cobre antes de volver a prensar la placa en prensas hidraulicas de alta temperatura. Una placa HDI 3+N+3 pasa por cuatro ciclos de laminacion separados y extremadamente exigentes. Esto introduce enormes desafios de contraccion de material y registro entre capas. En APTPCB utilizamos apuntado por rayos X en tiempo real y laminados de bajo CTE altamente estables para garantizar que una via laser de 3 mil impacte perfectamente en un capture pad de 7 mil, incluso tras multiples ciclos termicos extremos.
2. VIPPO y dinamica de relleno con resina para BGA de paso fino
Via-in-Pad Plated Over (VIPPO), tambien conocido en algunas regiones como POFV (Plated Over Filled Via), es obligatorio para procesadores de alta velocidad, FPGA y BGA de paso fino. Si una via dentro de un pad se deja sin rellenar, la pasta de soldadura aplicada durante el proceso de ensamblaje SMT bajara literalmente por el agujero por accion capilar. Esto deja hambrienta la union de soldadura del BGA y provoca circuitos abiertos fatales o uniones mecanicamente debiles que fallan bajo vibracion operativa.
Nuestro proceso VIPPO utiliza maquinas de taponado al vacio especializadas para forzar un 100 % de epoxi solido dentro del barril de la via, evitando cualquier desgasificado o "pop-corning" durante el intenso calor del reflow. Una vez curado el epoxi, maquinas de planarizacion de precision dejan la superficie totalmente plana antes de galvanizar la tapa final de cobre sobre la via. Ofrecemos tanto epoxi no conductor, el estandar de la industria y excelente en compatibilidad CTE, como epoxi conductor de plata/cobre para una transferencia termica y electrica mejorada.
3. Fisica del cobre extremadamente grueso y compensacion de grabado
La electronica de potencia, especialmente en automocion EV, inversores solares y robotica industrial, exige PCB de cobre grueso que transporten 3 oz, 4 oz o incluso hasta 10 oz de cobre por capa. La ley fundamental de fabricacion aqui es el "factor de grabado". Cuando se graba quimicamente cobre grueso hacia abajo, el acido ataca inevitablemente los laterales y crea un perfil trapezoidal de pista.
Si diseña un espacio de 5 mil entre dos pistas de 4 oz, es fisicamente imposible fabricarlo. El acido no puede limpiar ese hueco sin sobregrabar y destruir por completo las pistas. Nuestros ingenieros CAM aplican reglas rigurosas de "compensacion de grabado". Ensanchamos estrategicamente sus pistas en los datos CAD para que, una vez producido el undercut quimico, la pista fisica final coincida exactamente con la intencion del diseno. Para cobre grueso exigimos reglas de pista y espacio significativamente mas amplias y utilizamos prepregs con alto contenido de resina, como tejidos 106 o 1080, para rellenar completamente los canones entre trazas de cobre grueso y evitar huecos dielectricos que desembocan en fallos CAF (Conductive Anodic Filament).
4. Integridad de senal e impedancia controlada para 112G PAM4
La fabricacion avanzada no consiste solo en hacer cosas pequenas, sino en hacerlas electricamente impecables. Para protocolos modernos como PCIe Gen5, Ethernet 400G o canales SerDes 112G PAM4, incluso una pequena desviacion de impedancia provoca reflexiones de senal que destruyen el diagrama de ojo. Mientras que las placas estandar toleran una variacion de impedancia de ±10 %, las aplicaciones avanzadas de alta velocidad exigen una tolerancia estricta de ±5 %.
Logramos este dominio de ±5 % combinando tres disciplinas criticas:
1. Homogeneizacion de materiales: utilizamos tejidos spread-glass como 1067 o 1035 para eliminar el fiber-weave skew, y laminas de cobre HVLP (Hyper Very Low Profile) para minimizar la perdida por efecto piel a altas frecuencias.
2. Simulacion avanzada: usamos solucionadores de campo Polar Si9000 teniendo en cuenta el espesor exacto del dielectrico ya prensado tras el flujo de resina en la laminacion, en lugar de depender de valores brutos de datasheet.
3. Verificacion empirica: colocamos coupons de prueba TDR (Time-Domain Reflectometry) en los margenes de desperdicio de cada panel de produccion, midiendo fisicamente la impedancia antes de que las placas salgan de nuestra fabrica.
5. Gestion termica para hardware de IA y servidores enterprise
A medida que las placas madre para IA y los PCB de potencia computacional incorporan matrices cada vez mas densas de NPU y modulos HBM, la extraccion termica se convierte en el factor limitante. El FR-4 es un aislante termico. Para combatirlo, implementamos tecnicas avanzadas de gestion termica. Mas alla de los arrays termicos de vias estandar, ofrecemos embedded copper coins con perfiles U-Coin, T-Coin e I-Coin prensados directamente en el PCB. Estos crean una ruta metalica solida desde el die generador de calor hasta el chasis o una cold plate liquida, proporcionando una conductividad termica muy superior a la de las vias metalizadas convencionales.
6. Buenas practicas para diseno rigid-flex
Los PCB rigid-flex representan la cumbre de la integracion electro-mecanica. Para asegurar que su diseno rigid-flex sobreviva a los ciclos de flexion previstos, enrute siempre las pistas perpendiculares a la linea de plegado. Evite colocar vias o agujeros metalizados dentro de la zona flexible o cerca de la linea de transicion entre rigido y flexible. Por ultimo, utilice "teardrops" donde las pistas conectan con pads de las capas flex para evitar fracturas por esfuerzo. Nuestro equipo de ingenieria realiza una revision mecanica completa de sus radios de flexion y del stack-up de materiales antes de que cualquier circuito flexible pase a produccion.
