La base de toda placa fiable de alta velocidad, RF y alto número de capas es un stack-up diseñado para integridad de señal, flujo de resina, estabilidad térmica y fabricabilidad. APTPCB ofrece soporte completo de diseño de stack-up, desde multicapa FR-4 estándar hasta backplanes híbridos de PTFE, HDI con laminación secuencial, transiciones rigid-flex y placas de potencia con cobre pesado.
Base de ingeniería
Como fabricante líder de PCB multicapa, APTPCB ofrece diseño y fabricación avanzados de stack-up de PCB a equipos de ingeniería en Norteamérica, Europa y Asia-Pacífico. Entendemos que una placa ya no es solo un soporte mecánico, sino un componente crítico de RF y alta velocidad digital. Tanto si está diseñando un wearable compacto con microvías HDI any-layer como si está desplegando un backplane de servidor de 64 capas sobre materiales ultra-low-loss, el éxito del diseño depende del stack-up físico, y nuestro equipo de ingeniería CAM valida cada configuración de capas en control de impedancia, gestión térmica y fabricabilidad antes de iniciar la producción.
Nuestra fábrica dispone de recetas de prensado y perfiles de laminación validados para cada familia principal de sustratos PCB. Admitimos todos los laminados comerciales principales del mercado según su BOM, desde FR-4 estándar y grados high-Tg hasta materiales de alta velocidad ultra-low-loss, laminados RF de PTFE con carga cerámica, películas flex de poliimida y sustratos térmicos de núcleo metálico. Si su diseño especifica un material concreto de cualquier proveedor global, podemos suministrarlo y ajustarlo a nuestros perfiles de prensado. Para optimizar costes, estamos especializados en stack-ups híbridos de materiales, combinando sin problemas laminados de alta frecuencia costosos en las capas externas críticas con núcleos estructurales de FR-4 más rentables en el interior. Esta ingeniería previa evita respins costosos y garantiza que la placa rinda exactamente como se simuló.
Arquitecturas de stack-up
Desde multicapa FR-4 estándar hasta complejas construcciones rigid-flex tipo bookbinder, nuestra fábrica dispone de recetas de prensado validadas para cada arquitectura principal de stack-up.
| Tipo de stack-up | Rango de capas | Método de construcción | Materiales clave | Aplicaciones principales |
|---|---|---|---|---|
| Multicapa FR-4 estándar | 4 - 16 L | Un solo ciclo de prensado de laminación con vías pasantes mecánicas | Shengyi S1000-2, ITEQ IT-180A, Nan Ya NPG-170/180, Ventec VT-47, KB-6167F | Controles industriales, electrónica de consumo, ECU automotrices, gateways IoT |
| Multicapa high-speed / low-loss | 8 - 20 L | Laminación única con registro ajustado, prepregs spread-glass y cobre HVLP | Megtron 4/6/7, Isola I-Tera MT40 / I-Speed, ITEQ IT-968/988G, Nelco N7000-2 HT, Shengyi S7439G | Networking 10G/25G/100G, PCIe Gen4/5/6, DDR5, HPC |
| Backplane de alto número de capas | 20 - 64 L | Múltiples ciclos de prensado, taladrado con aspect ratio extremo y back-drilling para eliminar stubs de vía | Megtron 6/7, Tachyon 100G, Isola I-Speed, prepregs ultra-low-loss | Switch fabrics de data center, backplanes de telecom, placas base de servidor, supercomputación |
| HDI (1+N+1 / 2+N+2 / Any-Layer) | 4 - 24 L | Laminación secuencial, microvías ciegas/enterradas por láser, VIPPO (via-in-pad plated over), película ABF build-up para any-layer | Núcleos FR-4 estándar + capas build-up RCC o ABF, prepregs finos (1080, 106) | Smartphones, wearables, controladores SSD, fan-out BGA de paso fino, dispositivos médicos compactos |
| PCB flex | 1 - 8 L | Núcleo de poliimida con construcción adhesiva o sin adhesivo, coverlay en lugar de máscara de soldadura | DuPont Pyralux AP/LF/HT, Panasonic Felios R-F775, Shengyi SF305C, Taiflex, Doosan FCCL | Cables FPC, conexiones dinámicas de bisagra, sensores wearables, módulos de cámara |
| Rigid-flex | 4 - 20 L | Construcción bookbinder o cross-hatch, secciones rígidas FR-4 unidas a secciones flex de poliimida con prepreg no-flow en zonas de transición | Núcleos FR-4 + núcleos flex de poliimida + prepregs no-flow / low-flow (por ejemplo, Isola 185HR NF, Panasonic R-F661T) | Interconexiones aeroespaciales, aviónica militar, electrónica plegable, brazos robóticos, dispositivos médicos implantables |
| MCPCB de aluminio | 1 - 4 L | Placa base de aluminio (1.0 - 3.2 mm) con capa dieléctrica térmicamente conductiva (1 - 10 W/mK) y capa de circuito de cobre | Bergquist HT-04503, serie Ventec VT-4B, serie Totking TK, Shengyi SA, Laird Tgrease | Iluminación LED de alta potencia, faros automotrices, convertidores de potencia, accionamientos de motor |
| MCPCB con base de cobre | 1 - 2 L | Placa base de cobre (1.0 - 3.0 mm) con dieléctrico fino, conductividad térmica 2 - 4x superior a la del MCPCB de aluminio | Base de cobre C1100 + dieléctrico con carga cerámica, DBC (Direct Bond Copper) para máximo rendimiento | Módulos IGBT, amplificadores RF de alta potencia, carriers para diodos láser, electrónica de potencia para EV |
| Cobre pesado | 2 - 10 L | 3 oz a 20 oz de cobre en capas internas y externas, prepregs de alta resina para evitar vacíos, pesos de cobre mixtos posibles dentro de un mismo stack-up | Prepregs con alto contenido de resina (106, 1080), sustratos FR-4 high-Tg o poliimida, cualquier laminado según la BOM del cliente | Estaciones de carga EV, inversores solares, accionamientos industriales, equipos de soldadura, sistemas UPS, transformadores planares |
| Híbrido RF (PTFE + FR-4) | 4 - 12 L | Construcción dieléctrica mixta que une laminados RF en capas de señal con núcleos estructurales FR-4, gestionando el desajuste de CTE con bondply low-flow | Rogers RO4350B, RO4835, RO3003, RT/duroid 5880, Taconic RF-35, TLY, Arlon AD255, DiClad, Isola Astra MT77 | Radar automotriz de 77 GHz, estaciones base 5G mmWave, transpondedores satelitales, antenas phased-array |
Todos los tipos de stack-up están disponibles para <a href="/es/pcb/quick-turn-pcb">prototipado quick-turn</a> y producción en volumen. Los materiales indicados arriba son ejemplos representativos: APTPCB admite todos los laminados comerciales principales del mercado y puede suministrar cualquier material disponible comercialmente según su BOM. Nuestro equipo CAM entrega un diagrama completo de stack-up en formato PDF y ODB++ para su aprobación antes de la fabricación.
Multicapa rígido
Los stack-ups multicapa estándar (4 - 16 capas) utilizan un solo ciclo de prensado de laminación con disposición simétrica de core y prepreg. La clave de un stack-up estándar exitoso es la simetría en el eje Z: igualar peso de cobre y espesor dieléctrico en lados opuestos del centro de la placa para evitar alabeo durante el reflow SMT. Especificamos combinaciones de core y prepreg que equilibran la relación de llenado de cobre con el volumen de resina disponible para asegurar una laminación sin vacíos.

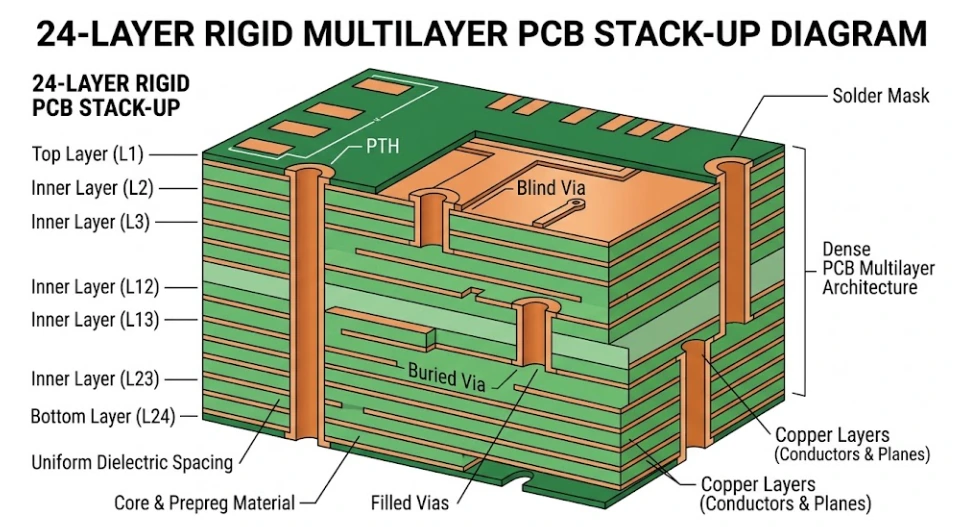

Los backplanes de alto número de capas (20 - 64 capas) llevan cada parámetro de fabricación al límite: taladrado de vías pasantes con aspect ratio extremo, control estricto del CTE para evitar grietas en el barrel metalizado, back-drilling para eliminar stubs en canales de alta velocidad y cálculos precisos del flujo de resina para docenas de láminas prepreg. Estas placas suelen requerir materiales ultra-low-loss (Megtron 6/7, Tachyon 100G) con tejidos spread-glass para minimizar el skew en pares diferenciales por encima de 25 Gbps.
Arquitectura HDI
Los stack-ups HDI utilizan laminación secuencial para construir capa por capa, creando interconexiones con microvías ciegas y enterradas que permiten un enrutado de ultra alta densidad.
Un ciclo de laminación secuencial añade una capa build-up a cada lado del núcleo. Las microvías ciegas perforadas por láser conectan la capa build-up con la primera capa interna. Esta es la estructura HDI más común y rentable, adecuada para smartphones, IoT compacto y fan-out BGA de densidad media. Diámetro típico de vía: 75 - 100 µm.
Dos ciclos secuenciales de prensado por lado. Las microvías pueden ser apiladas (via-on-via) o escalonadas (offset). Las microvías apiladas requieren proceso de relleno de cobre VIPPO. Esta estructura maneja BGAs de paso de 0.4 mm y proporciona canales de enrutado adicionales para IC de alta cantidad de pines. Dos ciclos de prensado duplican aproximadamente el coste frente a 1+N+1.
Tres capas build-up por lado para la máxima densidad de enrutado en una construcción basada en núcleo. Permite paso de 0.3 mm o inferior. Cada ciclo adicional de prensado aumenta significativamente el coste y el plazo de entrega, pero ofrece una densidad de interconexión inigualable para procesadores móviles avanzados y sustratos de encapsulado chiplet.
Todas las capas son build-up, sin núcleo convencional. Cada capa se conecta con cualquier otra mediante microvías apiladas y rellenas de cobre, utilizando ABF (Ajinomoto Build-up Film) o RCC ultrafino. Esta es la arquitectura HDI más avanzada, usada en los sustratos de encapsulado semiconductor más densos y en placas SoC móviles de nueva generación.
Flex y rigid-flex
Los stack-ups de PCB flex sustituyen el vidrio-epoxi FR-4 por película de poliimida (PI, Dk ≈ 3.2 - 3.5) como dieléctrico base. Los flex de una y dos capas usan laminados de cobre-poliimida sin adhesivo para lograr la construcción más fina posible. El flex multicapa (3 - 8 capas) une varios núcleos PI con películas adhesivas o de unión acrílica. La película coverlay sustituye a la máscara de soldadura para mantener la flexibilidad. El control de impedancia en flex requiere ajustar el ancho de pista al menor Dk de la poliimida.

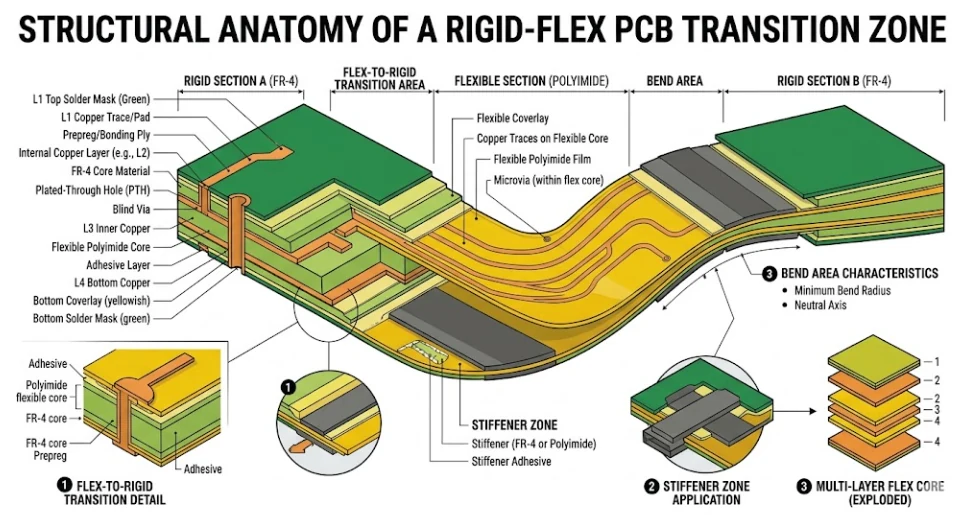

Los stack-ups rigid-flex combinan secciones rígidas FR-4 multicapa con secciones flexibles de poliimida en una sola placa integrada. La construcción utiliza métodos "bookbinder" o "looseleaf", donde las capas flex pasan de forma continua por las zonas rígidas mientras que las capas solo rígidas se laminan por encima y por debajo únicamente en esas zonas. Los prepregs no-flow o low-flow en las transiciones evitan que la resina invada el área flex y la vuelva frágil. Diseñamos planos de tierra mallados en las capas flex para mantener impedancia controlada sin sacrificar el rendimiento del radio de curvatura.
Térmico y potencia
Los stack-ups MCPCB de aluminio unen una capa de circuito de cobre a una placa base de aluminio mediante una capa dieléctrica térmicamente conductiva. La conductividad térmica estándar va de 1 a 3 W/mK para aplicaciones LED generales, mientras que los dieléctricos premium con carga cerámica alcanzan de 5 a 10 W/mK para amplificadores RF de alta potencia y módulos IGBT. Los MCPCB con base de cobre ofrecen de 2 a 4 veces el rendimiento térmico del aluminio y se utilizan en las aplicaciones térmicas más exigentes, como diodos láser y etapas de potencia para EV.

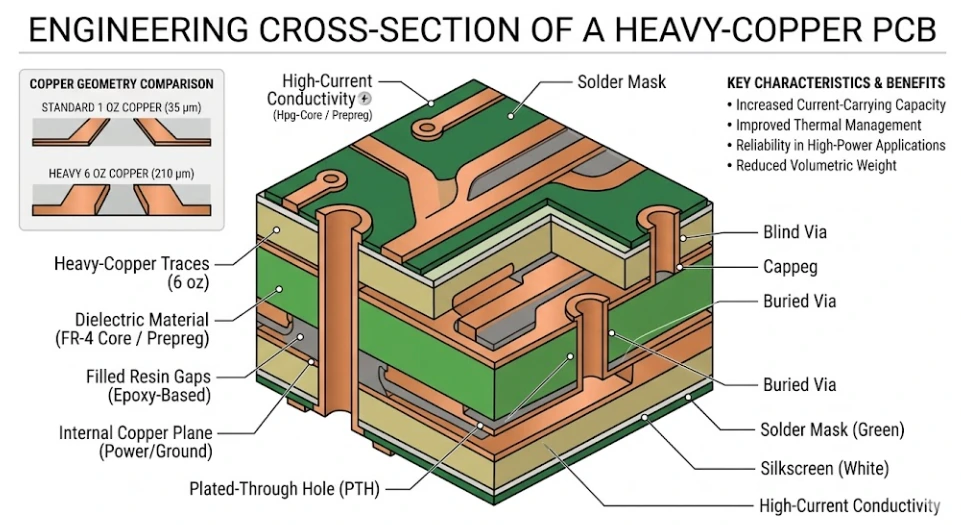

Los stack-ups de cobre pesado (3 oz - 20 oz) transportan corrientes elevadas dentro de una placa multicapa. El principal reto de fabricación es el relleno de resina: las capas gruesas de cobre con enrutado disperso crean huecos grabados profundos que deben llenarse completamente con prepreg fundido durante la laminación. Calculamos el porcentaje de retención de cobre de cada capa y seleccionamos prepregs con alto contenido de resina (estilos 106 y 1080) para evitar vacíos y delaminación. También se admiten pesos mixtos de cobre, por ejemplo 2 oz en capas de señal y 10 oz en capas de potencia, dentro de un mismo stack-up, lo que permite combinar circuitos de potencia y control en una sola placa.
RF y dieléctrico mixto

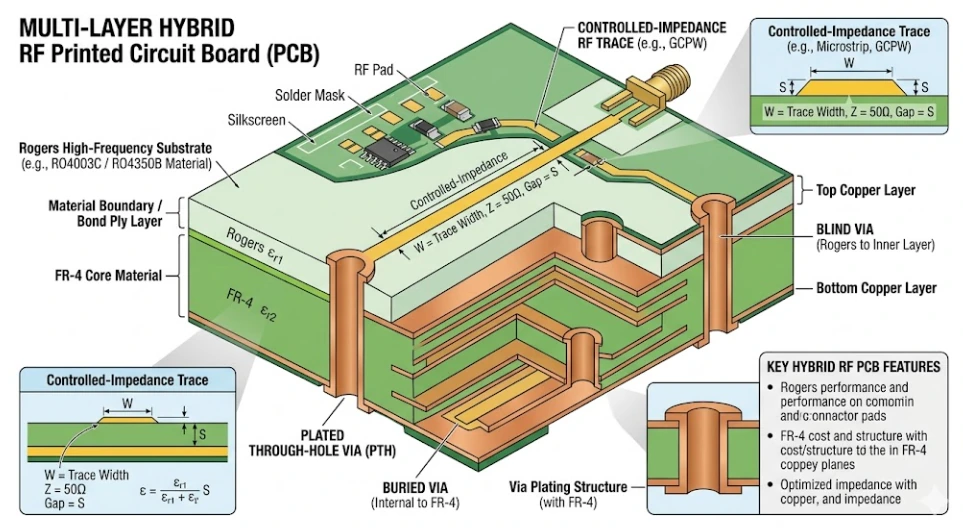

Los stack-ups híbridos RF colocan laminados de PTFE o con carga cerámica de alta frecuencia (Rogers RO4350B, RO4835, RO3003, RT/duroid 5880, Taconic RF-35, TLY, Arlon AD255, Isola Astra MT77) en las capas de señal RF, mientras usan FR-4 rentable en las capas internas estructurales, de potencia y de control digital. Este enfoque ofrece el rendimiento RF de una placa totalmente PTFE a una fracción del coste.
El principal desafío de ingeniería es el desajuste de CTE: los materiales PTFE se expanden a ritmos distintos al FR-4 durante el calor de la laminación y el reflow SMT. Lo gestionamos seleccionando materiales bondply low-flow compatibles, diseñando construcciones simétricas para equilibrar el esfuerzo mecánico y realizando validación de ciclos térmicos en las primeras muestras. Para PCB de alta frecuencia a 77 GHz para radar automotriz o frecuencias 5G mmWave, también especificamos cobre HVLP y utilizamos datos de Dk dependientes de la frecuencia en la simulación de impedancia para asegurar precisión en la banda real de funcionamiento.
Capacidad de fabricación
Nuestros equipos de laminación y controles de proceso cubren toda la gama de complejidad de stack-up PCB.
| Parámetro | Estándar | Avanzado | Notas |
|---|---|---|---|
| Número máximo de capas | 16 capas | 64 capas | Los backplanes de 64L requieren materiales ultra-low-loss y múltiples ciclos de prensado |
| Rango de espesor de placa | 0.4 - 3.2 mm | 0.20 - 8.0 mm | 0.20 mm para construcciones ultrafinas; 8.0 mm para backplanes gruesos |
| Espesor mínimo de core | 0.1 mm (4 mil) | 0.05 mm (2 mil) | Cores de 2 mil para aplicaciones HDI y móviles |
| Espesor mínimo de prepreg | 0.075 mm (3 mil) | 0.05 mm (2 mil) | Prepregs finos necesarios para control preciso del dieléctrico en diseños high-speed |
| Ciclos de laminación secuencial | 1 ciclo (1+N+1) | Hasta 3 SBU (sequential build-up) | Se admiten microvías apiladas y escalonadas; cada ciclo añade unos 3 - 5 días al plazo |
| Peso máximo de cobre | 2 oz (70 µm) | Hasta 20 oz (700 µm) | Se admiten pesos mixtos dentro de un mismo stack-up; capas internas y externas hasta 20 oz |
| Min trace / space | 3 / 3 mil | 2 / 2 mil | Tanto en capas internas como externas; imagen LDI a 2/2 mil |
| Espesor base de MCPCB | 1.0 - 1.6 mm Al | Hasta 3.2 mm Al / 3.0 mm Cu | Base de cobre disponible para las mayores exigencias térmicas |
| Radio de curvatura flex | 10x espesor del material | 6x espesor del material | El flex dinámico requiere un radio más amplio; se prefiere una construcción sin adhesivo |
| Zonas de transición rigid-flex | Taper estándar | Impedancia controlada a través de la transición | El prepreg no-flow evita el sangrado de resina; la tierra mallada mantiene Z0 en flex |
| Tolerancia de espesor | ± 10% (placas >= 1.0 mm) | ± 0.10 mm (placas < 1.0 mm) | Según estándar APTPCB; tolerancias más cerradas disponibles a petición para conectores y borde de tarjeta |
Suba su esquema o su lista de restricciones y nuestro equipo CAM propondrá en un día laborable un stack-up optimizado con recomendación de materiales, diagrama de capas y revisión DFM.
Toda PCB multicapa rígida se construye a partir de dos elementos fundamentales: cores y prepregs. Un core es un laminado completamente curado con cobre adherido en ambas caras; es mecánicamente rígido y dimensionalmente estable. Un prepreg (tejido preimpregnado) es una tela de fibra de vidrio recubierta con resina sin curar o semicurada (B-stage); es blanda y pegajosa. Durante el ciclo de prensado de laminación, el calor y la presión funden la resina del prepreg, que fluye para rellenar los huecos grabados en las capas de cobre adyacentes y luego cura de forma permanente para unir el stack-up en una estructura sólida y monolítica.
La elección del estilo de tejido de vidrio afecta directamente al espesor dieléctrico y al contenido de resina. Los estilos de prepreg habituales incluyen 106 (fino, alto contenido de resina), 1080 (fino, resina media), 2116 (estándar, espesor medio), 7628 (grueso, baja resina) y variantes spread-glass 1035, 1067 y 1078 para una mejor uniformidad de Dk en aplicaciones high-speed. Nuestro equipo CAM selecciona la combinación concreta de espesores de core y estilos de prepreg para alcanzar el espesor total de placa requerido, la separación dieléctrica y el volumen de relleno de resina.
APTPCB admite todos los laminados rígidos y flex comerciales principales del mercado según su BOM y puede suministrar cualquier material disponible comercialmente que encaje con los requisitos de su diseño. Mantenemos recetas de prensado y relaciones de suministro con las principales familias de laminados a nivel mundial. Los grados FR-4 estándar (como Shengyi S1000-2, ITEQ IT-180A, Nan Ya NPG-170/180, Ventec VT-47, Kingboard KB-6167 y equivalentes) cubren la mayoría de las aplicaciones industriales y de consumo con Tg desde 130°C hasta más de 180°C. Los materiales mid-loss (como Isola 370HR, Shengyi S1000-2ME, ITEQ IT-958G y equivalentes) llenan el hueco para diseños de 5 - 10 Gbps. Los grados low-loss y ultra-low-loss (Megtron 4/6/7, I-Tera MT40, I-Speed, ITEQ IT-968/988G, Nelco N7000-2 HT, Tachyon 100G y equivalentes) cubren las aplicaciones más exigentes de data center y HPC.
Para stack-ups RF y de microondas procesamos toda la gama de laminados PTFE y con carga cerámica: Rogers RO4350B, RO4835, RO3003, RT/duroid 5880, Taconic RF-35, TLY, TLX, Arlon AD255, DiClad 880, Isola Astra MT77, Teflón PTFE y equivalentes. Los stack-ups flex y rigid-flex usan películas de poliimida de DuPont (Pyralux AP, LF, HT), Panasonic (Felios R-F775), Shengyi (SF305C), Taiflex, Doosan y otros proveedores cualificados. Los sustratos de núcleo metálico incluyen Bergquist, Ventec VT-4B, Totking, Shengyi SA, Laird, Henkel y equivalentes. Si su diseño especifica un material no listado aquí, contacte con nuestro equipo CAM: podemos evaluar y suministrar prácticamente cualquier laminado, prepreg o película de unión comercial para cumplir sus requisitos exactos.
La regla más importante en el diseño de stack-up multicapa es la simetría respecto a la línea central de la placa. Haga coincidir pesos de cobre, espesores dieléctricos y tipos de material en lados opuestos. Un stack-up asimétrico se curvará y torsionará durante el reflow SMT porque ambas mitades se expanden y contraen a ritmos distintos. Si su diseño requiere asimetría de forma inherente, por ejemplo más capas de señal en un lado, consúltelo con nuestro equipo CAM: podemos recomendar estrategias de compensación como copper fill ficticio o ajuste de estilos de prepreg.
Una distribución desigual de cobre entre capas adyacentes crea desequilibrios en el flujo de resina durante la laminación. Las capas con enrutado denso consumen más resina para rellenar los huecos grabados, mientras que las capas con grandes pours de cobre consumen menos. Esto es especialmente crítico en construcciones de cobre pesado (3 - 20 oz), donde los canales grabados profundos exigen prepregs de alto contenido de resina. Analizamos el porcentaje de retención de cobre de cada capa y seleccionamos el contenido de resina del prepreg en consecuencia. Añadir copper fill en zonas dispersas también ayuda a igualar la distribución de cobre y evita la falta localizada de resina que provoca vacíos y fallos CAF (Conductive Anodic Filament).
Cada capa de señal high-speed debe estar adyacente de forma directa a un plano de referencia ininterrumpido, ya sea de tierra o de alimentación. Este emparejamiento asegura un control de impedancia consistente y proporciona una ruta de retorno de corriente de baja inductancia. Evite colocar dos capas de señal una junto a otra sin un plano entre ambas, ya que eso provoca crosstalk severo y hace imposible controlar la impedancia. Un stack-up típico high-speed de 8 capas sigue el patrón: señal - tierra - señal - potencia - potencia - señal - tierra - señal.
Aplicaciones
Stack-ups ultra-low-loss de 20 a 64 capas para Ethernet 100G/400G. Megtron 6/7 con tejido spread-glass, stubs eliminados por back-drilling y control de impedancia verificado por TDR en enlaces PAM4 de 56G/112G.
Stack-ups híbridos Rogers/FR-4 para radar de 77 GHz, multicapa de cobre pesado para BMS y MCPCB de aluminio para faros LED. Todo ello cumpliendo los requisitos AEC-Q100 de ciclos térmicos.
Stack-ups rigid-flex tipo bookbinder para envolventes de aviónica 3D. Construcciones de poliimida e híbridas PTFE con verificación por microsección según MIL-PRF-31032 e IPC-6012DS Class 3/A.
Stack-ups flex ultrafinos para sensores implantables, HDI any-layer para ecografía portátil y rigid-flex para cámaras endoscópicas. Trazabilidad ISO 13485 en cada configuración de capas.
Stack-ups de cobre pesado (3 - 20 oz) con pesos mixtos de cobre para combinar circuitos de potencia y control. Gestión térmica mediante monedas de cobre embebidas y sustratos de núcleo metálico.
Stack-ups HDI 2+N+2 y any-layer con microvías VIPPO para fan-out de SoC de ultra alta densidad. Perfiles de placa finos (0.4 - 0.8 mm) con líneas MIPI y USB de impedancia controlada.
