Singulación de precisión
La singulación de la placa es el paso final de fabricación y determina la precisión dimensional, la calidad del borde y la compatibilidad con líneas de ensamblaje automatizadas. APTPCB ofrece todos los métodos de depanelizado de PCB en una sola plataforma de producción: ruteado CNC para contornos complejos, V-score (V-cut) para máxima utilización del panel, tab routing con mouse-bite para ensamblajes no rectangulares, depanelizado láser para singulación flex sin esfuerzo mecánico y edge plating para diseños modulares castellated. Cada método se calibra según el sustrato, ya sea FR-4, poliimida, PTFE o MCPCB, con precisión dimensional de ±0.1 mm y bordes libres de delaminación.
Singulación integral
Como fabricante con capacidad completa en depanelizado y perfilado de PCB, APTPCB gestiona todos los métodos de singulación de placas bajo un mismo techo, eliminando la fragmentación que obliga a muchos equipos a dividir fabricación, diseño de panelización y depanelizado entre varios proveedores. Desde startups de hardware en Silicon Valley que necesitan ruteado CNC de tolerancia ajustada para contornos de wearables e IoT, hasta proveedores automotrices Tier-1 europeos que ejecutan paneles V-score de alto volumen en celdas automáticas de singulación, ajustamos el proceso de depanelizado a su geometría, material y flujo de ensamblaje exactos.
Nuestros routers CNC de alta velocidad Schmoll y LPKF manejan formas complejas de PCB, como curvas, bordes castellated, contactos gold finger biselados y recortes internos, con precisión de ±0.1 mm. La línea automatizada de V-score (V-cut) ofrece separación de placas con borde recto y control de alma residual de 0.3 a 0.5 mm. El tab routing con perforaciones mouse-bite permite prácticamente cualquier geometría dentro de un panel, con separación limpia manual o automatizada. Para placas flex, rigid-flex y delgadas (<0.8 mm), donde el esfuerzo mecánico puede provocar grietas en uniones de soldadura o daños en capacitores cerámicos, nuestro sistema UV de depanelizado láser proporciona singulación sin esfuerzo mecánico con precisión de ±0.05 mm, sin contacto de herramienta, sin vibración y sin flexión mecánica.
La decisión sobre el depanelizado está estrechamente ligada al flujo de fabricación, al procesamiento de ranuras y recortes y al manejo posterior al SMT. Por eso revisamos la panelización, la estrategia de separación y el tratamiento del borde en conjunto durante el DFM, en lugar de tratar el perfilado como algo secundario.
Guía de selección de método
El método óptimo de singulación depende de la geometría de la placa, el material, el método de ensamblaje, el volumen de producción y los requisitos de calidad de borde. Utilice esta guía antes de finalizar su diseño de panel.
Ideal para contornos complejos, curvas, muescas y recortes internos. Admite cualquier forma de placa. La calidad del borde es limpia y uniforme. Requiere una ranura de ruteado de 1.6–2.4 mm entre placas, lo que reduce la utilización del panel frente al V-score.
Ideal para placas rectangulares en arreglos de alto volumen. Sin ranura de ruteado = máxima utilización del panel y menor costo de material. Solo permite separación en línea recta. El borde de separación es rugoso. Requiere ≥0.5 mm de separación entre componentes y la línea de score.
Ideal para placas no rectangulares que aún deben permanecer retenidas en el panel durante el ensamblaje SMT. Permite cualquier contorno. Las placas se mantienen en el panel mediante tabs de 2.0–3.0 mm con agujeros no metalizados de 0.5–0.6 mm muy próximos entre sí. Queda un pequeño remanente en los puntos de separación.
Sin esfuerzo mecánico: sin contacto de herramienta y sin vibración. Requerido para PCBs flex, placas delgadas (<0.8 mm) y placas con componentes a ≤0.1 mm del borde. El láser UV produce bordes lisos y sin rebabas. Su tiempo de ciclo y costo son mayores que los métodos mecánicos.
Ruteado CNC: ≥0.3 mm desde el borde ruteado. V-score: ≥0.5 mm desde el centro de la ranura, ya que el esfuerzo mecánico durante la separación se extiende a esa zona. Tab routing: el despeje solo es obligatorio en la ubicación de los tabs. Depanelizado láser: ≥0.1 mm, el valor más ajustado de todos los métodos. Especifique el método de depanelizado en sus notas Gerber/fabricación para que la revisión DFM pueda verificar la colocación de componentes antes de producir.
Especificaciones
Especificaciones completas de capacidad para todos los procesos de perfilado, depanelizado y tratamientos especiales de borde.
| Método | Precisión | Calidad del borde | Formas de placa | Separación mín. de comp. | Mejor aplicación |
|---|---|---|---|---|---|
| Ruteado CNC | ±0.1 mm | Liso, limpio | Cualquier forma, curvas, recortes | ≥0.3 mm | Contornos complejos, placas individuales, sustratos PTFE/Rogers |
| V-Score / V-Cut | ±0.1 mm en posición | Borde de separación rugoso | Solo líneas rectas | ≥0.5 mm | Arreglos rectangulares, máxima utilización del panel |
| Tab Routing + Mouse-Bite | ±0.1 mm | Pequeño remanente de tab | Cualquier forma + retención en panel | ≥0.3 mm (zonas sin tab) | Placas no rectangulares, arreglos para ensamblaje SMT |
| Depanelizado láser (UV) | ±0.05 mm | Excelente, sin rebabas | Cualquier forma, materiales delgados | ≥0.1 mm | Flex, rigid-flex, placas delgadas, bordes con componentes próximos |
| Punzonado / troquel | ±0.1 mm | Corte limpio | Contornos simples | ≥0.3 mm | Singulación de PCB flex de alto volumen |
| Tratamiento especial de borde | Especificación | Notas y aplicación |
|---|---|---|
| Edge Plating (Castellation) | Medios agujeros metalizados, diámetro de 0.5–1.2 mm | Montaje por soldadura de módulos sobre motherboard. El metalizado se realiza antes del ruteado para que el corte exponga la pared castellated. |
| Biselado de gold finger | Bisel de 20° o 30°, profundidad controlada | Inserción en conectores card-edge. El biselado se realiza después del hard gold; la profundidad elimina 30–50 % del espesor del borde. |
| Chaflanado | Ruptura de borde a 45°, 0.3–0.5 mm | Desbarbado para una manipulación segura; no para zonas de contacto de conectores. |
| Recortes internos | Ancho mín. 1.0 mm, radio interno ≥ radio de la fresa (0.5–1.2 mm) | Espacio para conectores, flujo de aire e integración mecánica. |
| Ranuras metalizadas | Ancho mín. 0.6 mm, paredes metalizadas con cobre | Conectores blade, USB y terminales de alta corriente. Se perforan y metalizan antes del ruteado. |
| Fresado con profundidad controlada | Precisión en profundidad de ±0.1 mm | Cavidades para componentes, alojamientos para copper coin y reducción de espesor en zonas flex. |
| Alma residual de V-score | 0.3–0.5 mm ±0.1 mm | Controla la fuerza de separación. Más delgada = separación más fácil; más gruesa = mayor rigidez del panel durante el ensamblaje. |
| Agujeros mouse-bite | Diám. 0.5–0.6 mm, paso 0.75–1.0 mm | Perforaciones de separación no metalizadas en tab routing. El paso controla la fuerza de separación. |
Dimensiones del panel: máximo 18 × 24 pulgadas (457 × 610 mm). Dimensión mínima de la placa: 5 mm en cualquier lado para ruteado CNC. V-score disponible para espesores de placa de 0.4–3.2 mm. El depanelizado láser es óptimo para placas de ≤1.6 mm.
Capacidades avanzadas
Más allá del corte estándar del contorno, estos procesos especializados crean características de borde únicas para integración de módulos, sistemas de conectores y geometrías exigentes.
Las PCBs castellated utilizan medios agujeros metalizados con cobre en el borde de la placa para crear pads de soldadura que permiten montar el módulo directamente sobre una motherboard como si fuera un gran componente SMT. El proceso requiere perforar agujeros pasantes completos a lo largo del borde previsto, metalizarlos con cobre en el mismo baño electrolítico que las vías PTH y después rutear por la línea central del agujero durante el perfilado final para exponer la media luna castellated. Fabricamos módulos Wi-Fi (ESP32, formatos nRF52), módulos Bluetooth LE, concentradores LoRa, módulos GPS/GNSS y módulos de gestión de energía con especificación castellated. El edge plating también proporciona continuidad de tierra perimetral para apantallamiento RF cuando se requiere un borde conductor continuo.
Los conectores card-edge para PCIe, PCI, DDR, M.2 y SODIMM requieren un borde de inserción biselado para guiar la placa suavemente dentro de la ranura sin dañar los contactos chapados en oro ni el mecanismo del conector ZIF. Biselamos los contactos de inserción a 20° (estándar) o 30° (chaflán más profundo para conectores rígidos) utilizando equipos de precisión que controlan ángulo, profundidad y acabado en todo el ancho del arreglo de fingers. El biselado siempre se realiza después del hard gold plating (típicamente 30 µin / 0.75 µm) para asegurar que la cobertura de oro llegue hasta la cara del bisel. La profundidad del bisel se controla para retirar entre 30 y 50 % del espesor del borde, con uniformidad verificada en todo el ancho de la pestaña del conector.
El depanelizado UV por láser de LPKF utiliza un haz láser de 355 nm enfocado para ablacionar el material sin contacto mecánico, eliminando la vibración y las fuerzas de flexión que el ruteado CNC impone sobre placas ensambladas. Esta separación sin esfuerzo mecánico es crítica para PCBs flex y rigid-flex, donde la tensión del ruteado puede delaminar la interfaz PI-cobre cerca del límite rígido-flex; para placas con MLCCs próximos al borde donde la vibración provoca microfracturas; para placas ultradelgadas (<0.8 mm) donde el chatter del ruteado provoca alabeo; y para cualquier diseño con componentes a menos de 0.3 mm del borde. El depanelizado láser logra ±0.05 mm de precisión dimensional, el doble de ajustado que el ruteado CNC, con bordes lisos, sin rebabas y con mínima carbonización gracias a la longitud de onda UV optimizada.
Los recortes internos se crean mediante plunge routing CNC: el husillo entra en el interior del panel y corta la ventana requerida. El ancho mínimo del recorte interno es 1.0 mm, limitado por el diámetro de la fresa. Las esquinas internas tienen un radio mínimo igual al radio de la herramienta (0.5–1.2 mm); para esquinas más agudas se requieren estrategias secuenciales de múltiples pasadas. Las ranuras internas metalizadas, utilizadas para USB-A, conectores blade y regletas de alta corriente, requieren perforar el contorno de la ranura para crear superficies metalizables antes del ruteado: la ranura se perfora como una cadena de agujeros superpuestos, se metaliza y luego se rutean las paredes a la dimensión final, dejando paredes con cobre. Esta secuencia asegura una cobertura completa de cobre en las cuatro paredes y una terminación fiable para conectores y capacidad de conducción de corriente.
El pocket milling de profundidad controlada crea cavidades dentro del área de la placa para componentes pasivos embebidos, insertos copper coin o funciones de integración mecánica. La precisión de profundidad es de ±0.1 mm y se mantiene mediante estrategias de múltiples pasadas que evitan la distorsión térmica causada por cortes agresivos en una sola pasada. En aplicaciones de gestión térmica con embedded copper coin, la cavidad debe fresarse con tolerancias ajustadas para asegurar un asiento al ras durante la laminación; una profundidad incorrecta genera presión desigual y vacíos en la interfaz coin-dieléctrico. El pocket milling también se utiliza para crear reducciones localizadas de espesor en zonas de bisagra flex dentro de placas rígidas, permitiendo radios de curvatura controlados sin necesidad de una construcción rigid-flex completa.
Cada sustrato de PCB exige herramientas y parámetros de ruteado específicos para obtener bordes limpios y sin delaminación. El FR-4 estándar se enruta limpiamente con fresas de carburo a velocidades de husillo y avances optimizados según Tg y espesor. Los laminados Rogers PTFE (RT/duroid, serie RO3000) requieren avances mucho más bajos y secuencias especiales de entrada/salida: la matriz blanda de PTFE se deforma en lugar de cortarse limpiamente con parámetros estándar, produciendo bordes irregulares y delaminación entre PTFE y cobre en la cara cortada. Los sustratos MCPCB de aluminio y cobre requieren herramientas de carburo recubiertas de diamante o TiAlN, aplicación controlada de refrigeración y secuencias de desbarbado para evitar arrastre metálico en la interfaz metal-dieléctrico. Las placas rigid-flex requieren una secuencia cuidadosa en el límite rígido-flex y a menudo se benefician del depanelizado láser en las zonas flex más sensibles. Nuestra base de datos de producción contiene programas validados de ruteado para cada tipo de sustrato que procesamos.
Diseño del panel

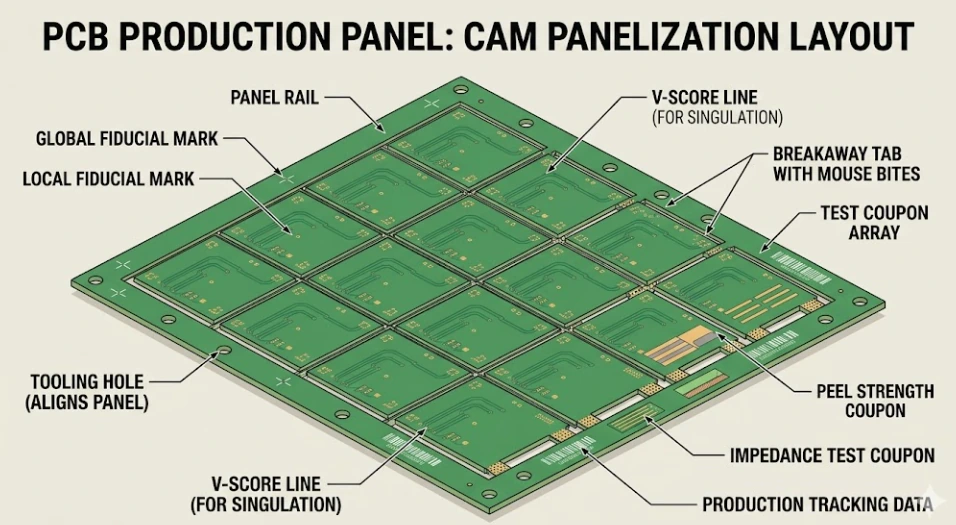

La panelización, es decir, la disposición de unidades individuales de PCB dentro del panel de fabricación, es una decisión de ingeniería de costo y calidad que afecta la utilización del material, la compatibilidad con la línea de ensamblaje, las limitaciones del método de depanelizado y el acceso para inspección. El diseño del panel debe definirse durante la etapa de cotización de fabricación, no después de pedir el utillaje de ensamblaje.
Requisitos de compatibilidad con la línea de ensamblaje
Los transportadores SMT manejan paneles dentro de rangos estándar de ancho, típicamente de 50 a 330 mm, con rails mínimos de 5 mm en cada borde para sujeción. Estos rails deben incluir al menos tres fiducials globales por panel, agujeros de utillaje en las esquinas, identificación de lote y, cuando aplique, marcado UL, además de cupones de prueba de impedancia para construcciones controlled-impedance. Una distancia de ≥5 mm entre placa y rail evita interferencias entre las pinzas del transportador y los componentes cercanos al borde.
Utilización del panel y optimización del array
Nuestros paneles de producción estándar de 18 × 24 pulgadas (457 × 610 mm) admiten múltiples configuraciones de array. En paneles V-score, las placas se colocan borde con borde sin separación, maximizando la utilización. En paneles ruteados por CNC, la ranura de ruteado elimina material entre placas y reduce la utilización entre 5 y 15 % respecto a V-score. Girar la orientación de la placa 90° puede aumentar el número de piezas por panel entre 10 y 20 %; nuestros ingenieros CAM evalúan ambas orientaciones durante el diseño del panel. Las placas cuyas dimensiones quedan a ±1–2 mm de fracciones estándar del panel pueden mejorar sustancialmente la utilización.
Reglas de diseño para Mouse-Bite (Stamp-Hole)
El tab routing con perforaciones mouse-bite utiliza tabs de conexión de 2.0–3.0 mm entre la placa y el rail, con agujeros no metalizados de 0.5–0.6 mm espaciados 0.75–1.0 mm a lo largo de la línea de separación. La cantidad y ubicación de los tabs deben ser simétricas para evitar arqueo del panel. Para placas de menos de 50 mm: mínimo 2 tabs por lado. Para placas de más de 100 mm: mínimo 3–4 tabs por lado. La fuerza de separación se controla ajustando el paso de los agujeros; un paso menor reduce la fuerza y uno mayor la incrementa. Para depanelizado automático en línea, especifique el rango de fuerza requerido y diseñaremos la geometría del tab en consecuencia.
Aplicaciones por industria
Cada industria impone exigencias específicas y a menudo contradictorias al perfilado de PCB, desde arrays SMT de alto volumen hasta formas complejas con tolerancias ajustadas, castellation y recortes internos.
Paneles V-score para máxima utilización de material en corridas de alto volumen con placas rectangulares. Arrays SMT optimizados con fiducials, agujeros de utillaje y dimensiones de rail compatibles con transportadores para líneas automáticas. Depanelizado láser UV para placas base ultradelgadas de smartphone (≤0.8 mm) y singulación de circuitos flex, donde el esfuerzo mecánico agrietaría capacitores cerámicos de desacoplo soldados a 0.2 mm del borde.
Edge plating con medios agujeros castellated en módulos Wi-Fi (ESP32, Mediatek MT7682), Bluetooth 5.x (nRF52840), LoRa y GPS/GNSS para soldadura SMT directa sobre motherboards, eliminando headers SMT y reduciendo la altura del módulo. El edge plating también proporciona continuidad de tierra perimetral para apantallamiento RF en módulos que deben cumplir FCC/CE en emisiones radiadas. Ruteado CNC de contornos complejos con ventanas de despeje para antena y keepouts RF.
Biselado preciso de gold finger a 20° o 30° en pestañas card-edge para tarjetas PCIe Gen4/5, módulos DDR5 DIMM, SSDs M.2 NVMe y line cards enchufables de backplanes de servidor. La calidad del bisel afecta directamente la fuerza de inserción, la vida útil del conector y la continuidad de impedancia en la interfaz de contacto del gold finger, algo crítico para pares diferenciales de alta velocidad a 32 Gbps+ por lane. El hard gold de 30 µin antes del biselado asegura cobertura completa en la cara biselada.
Ruteado CNC con tolerancia dimensional de ±0.1 mm para placas ECU automotrices que deben encajar con precisión en carcasas plásticas moldeadas por inyección con ajustes controlados en bosses de montaje. Tab routing con fuerza de separación definida para depanelizado automático en línea en líneas SMT automotrices de alto rendimiento. Chaflanado de bordes para una manipulación segura durante ensamblaje manual. Disponemos de documentación IATF 16949 y seguimiento dimensional SPC para calificación de proveedores automotrices.
Contornos complejos con recortes internos para ventanas de acceso a conectores, canales de flujo de aire y soportes mecánicos en chasis avionics LRU. Fresado con profundidad controlada para cavidades de componentes embebidos en electrónica de defensa de alta densidad. Depanelizado láser para ensamblajes rigid-flex en instalaciones con espacio restringido donde el esfuerzo mecánico podría dañar la adhesión PI-cobre en las transiciones rígido-flex. Disponible documentación de calidad de borde según IPC-A-600 Class 3.
Ruteado CNC especializado para placas LED con base de aluminio (Al-MCPCB) y cobre utilizando herramientas de carburo recubiertas de TiAlN optimizadas para evitar galling del aluminio, rebabas metálicas y arrastre en la interfaz metal-dieléctrico. V-score en arrays MCPCB para producción LED de alto volumen; el V-scoring en aluminio requiere geometría de cuchilla y calibración de profundidad específicas para el espesor de la base metálica y las propiedades de la capa dieléctrica. Bordes metálicos limpios, sin salientes que impidan asentar la placa en la carcasa de la luminaria.
Guías de diseño
Diseñe el contorno de la placa para optimizar la eficiencia de panelización en el panel de producción. Las placas rectangulares con dimensiones que sean fracciones enteras de 457 mm (18 in) o 610 mm (24 in) encajan con mayor eficiencia; por ejemplo, una placa de 50 × 50 mm produce un array de 9 × 12 = 108 placas por panel con V-scoring, mientras que una placa de 52 × 52 mm solo produce 8 × 11 = 88 placas, es decir, 18 % menos. Cuando el diseño lo permita, consulte con nuestros ingenieros CAM sobre las dimensiones del contorno antes de fijar definitivamente un footprint poco eficiente para la panelización. Las placas no rectangulares (en L, en T o contorneadas) deben usar tab routing y pueden interbloquearse en orientaciones alternas para reducir el área desperdiciada entre formas irregulares.
Incluya todos los requisitos de perfilado en su documentación de fabricación: el contorno de la placa en una capa mecánica dedicada (Gerber RS-274X o IPC-2581), el método de perfilado (CNC/V-score/tab/láser), dimensiones y posiciones de recortes internos, diámetro y ubicación de agujeros para edge plating/castellation, dimensiones de la pestaña gold finger y ángulo de bisel, preferencias del array del panel (cantidad de placas, orientación, ancho del rail) y cualquier requisito de compatibilidad con depanelizado automatizado (límites de ancho del transportador, rango de fuerza de separación, modelo de máquina si se conoce). La documentación insuficiente sobre el perfilado es una de las causas más frecuentes de comentarios DFM que requieren intervención del cliente antes de iniciar la producción.
Elija V-score cuando las placas sean rectangulares o casi rectangulares, el volumen de producción justifique un mayor número de placas por panel, la estética del borde tras la separación no sea crítica (el borde de separación V-score es rugoso y muestra la malla de vidrio) y todos los componentes mantengan ≥0.5 mm de distancia respecto a la línea de score. Elija tab routing cuando las placas no sean rectangulares, se necesite un borde limpio en todos los lados antes del ensamblaje, haya componentes a menos de 0.5 mm de cualquier borde o el panel deba soportar múltiples pasadas de reflow SMT antes de la singulación sin pre-rotura del V-score. Muchos diseños se benefician de combinar métodos: V-score en los lados largos y rectos, y tab routing en los lados cortos donde los conectores generan perfiles irregulares.
Las decisiones de diseño relacionadas con el perfilado deben tomarse pronto: la geometría del contorno de la placa, la colocación de componentes cerca del borde, las ubicaciones de conectores y el método de panelización interactúan entre sí y deben ser coherentes antes de finalizar el layout. Los cambios tardíos en el método de perfilado obligan a repetir el DFM y pueden requerir recolocar componentes próximos al borde.
La separación manual, en la que el operario flexiona el panel a lo largo del V-score o rompe las conexiones con tabs, es adecuada para producción de bajo volumen (<500 placas/mes) cuando el tiempo de ciclo y la inversión en automatización no se justifican. La consistencia depende de la técnica del operario, por lo que se requiere formación para evitar flexiones que superen el límite elástico de las uniones de soldadura. Las máquinas tipo pizza-cutter, con cuchilla circular que recorre la ranura V-score, permiten una separación más rápida y uniforme en volúmenes medios. Los routers automáticos de depanelizado en línea (ruteado CNC después del ensamblaje) ofrecen la mejor calidad de borde y los resultados dimensionales más consistentes, y son obligatorios en ensamblajes automotrices, médicos y aeroespaciales de alta fiabilidad. El depanelizado láser post-ensamblaje representa el nivel más alto de calidad: sin contacto mecánico y sin transmitir esfuerzo a ningún componente montado, independientemente de su proximidad a la línea de singulación.
Los routers de depanelizado post-ensamblaje requieren marcas fiducial para alineación óptica; sin ellas, el programa no puede corregir la pequeña variación posicional entre placas individuales del panel, típicamente ±0.2–0.5 mm acumulados a partir de laminación, imaging y ruteado. Coloque fiducials locales en dos esquinas opuestas en diagonal de cada placa: dianas circulares de cobre de 1.0 mm con keepout libre de cobre de 3 mm, y fiducials globales en las cuatro esquinas del rail. La máquina automática realiza una corrección de 2 o 3 puntos usando estos fiducials antes de ejecutar el programa de singulación, compensando cualquier desplazamiento o rotación del panel ensamblado sobre la fijación de depanelizado.
Cuando la placa se ensamblará en formato panel y se separará después de la soldadura e inspección SMT, el método de depanelizado post-ensamblaje debe seleccionarse durante el diseño del panel y no después. El perfil de esfuerzo del depanelizado afecta directamente la fiabilidad de las uniones de soldadura y el riesgo de dañar componentes, especialmente en capacitores cerámicos (MLCCs), BGAs de paso fino y encapsulados QFN colocados cerca de las líneas de separación.
La calidad del perfilado se verifica frente a los criterios de aceptación IPC-A-600 de la clase especificada (Class 2 comercial estándar; Class 3 de alta fiabilidad). Los criterios clave de inspección incluyen: ausencia de delaminación en el borde cortado superior al 50 % de la separación conductor-borde; ausencia de extracción de fibra de vidrio mayor de 0.13 mm; ausencia de exposición o saliente de cobre en bordes ruteados; espesor del alma residual de V-score dentro de ±0.1 mm del valor especificado; y cumplimiento dimensional del contorno de la placa dentro de ±0.1 mm respecto al dibujo mecánico para bordes ruteados por CNC. La medición de first article se realiza en sistemas ópticos o CMM antes de liberar producción. El SPC de producción sigue las dimensiones clave y activa el reemplazo de fresa por desgaste para mantener la tolerancia durante toda la corrida.
Ruteado según material
Cada tipo de sustrato requiere parámetros específicos de ruteado — grado de herramienta, velocidad de husillo, avance y tratamiento de borde — para obtener caras de corte limpias y sin delaminación.
| Sustrato | Principal desafío de ruteado | Solución de proceso de APTPCB | Resultado en el borde |
|---|---|---|---|
| FR-4 estándar (Tg 130–150) | Extracción de fibra de vidrio a altos avances; delaminación en paneles gruesos (>3.2 mm) | Relación avance/velocidad optimizada según espesor; fresas espirales upcut/downcut de carburo para un borde limpio en ambas caras | Corte liso y limpio con mínima protrusión de fibra de vidrio |
| FR-4 High-Tg (>170°C) | El sistema de resina más duro y abrasivo acelera el desgaste de la herramienta; riesgo de fisuras de borde en formulaciones frágiles | Herramientas premium de carburo submicrónico; intervalos de vida útil reducidos; extracción de polvo para evitar redeposición térmica | Borde limpio y consistente en todo el lote con desgaste monitorizado |
| Rogers RO4350B / RO3003 (PTFE) | La matriz blanda de PTFE se deforma y arrastra a velocidades estándar; delaminación PTFE-cobre en la cara cortada | Velocidad de husillo y avance reducidos; ángulos de entrada/salida controlados; sin refrigerante, ya que contamina los poros del PTFE | Sin delaminación de PTFE; saliente de cobre dentro de los límites IPC-A-600 |
| Taconic TLY / RT/duroid 5880 | PTFE puro muy blando; mayor riesgo de delaminación de todos los sustratos; la microfibra de vidrio se deshilacha con facilidad | Avance mínimo, herramienta afilada con reemplazos frecuentes; se recomienda depanelizado láser para requisitos críticos de borde | Aceptable con CNC; se prefiere láser para separaciones muy ajustadas entre componente y borde |
| MCPCB de aluminio | Rebabas metálicas en la interfaz aluminio-dieléctrico; carga de aluminio en el filo; generación de calor que arrastra resina | Cortadores de carburo recubiertos de TiAlN; enfriamiento por aire controlado; desbarbado en línea con cepillo abrasivo tras el ruteado | Bordes de aluminio y dieléctrico sin rebabas ni arrastre |
| MCPCB de cobre | Galling del cobre en las ranuras del cortador en condiciones estándar; el calor genera arrastre localizado del dieléctrico junto a la base de cobre | Herramientas recubiertas de diamante o cortadores PCD (diamante policristalino); flujo de refrigerante controlado para evitar daño térmico | Borde de cobre limpio, sin marcas de galling; dieléctrico completamente adherido |
| Flex de poliimida (PI) | La película fina de PI se desgarra y se estira en lugar de cortarse limpiamente; apilar paneles flex incrementa el calor en la cara de corte | Corte láser (preferido) o ruteado de baja velocidad con herramienta muy afilada; soporte de espuma para evitar levantamiento del flex durante el ruteado | Láser: limpio, sin desgarro. CNC: aceptable con herramienta afilada y bajo avance |
| Rigid-Flex (transición rígido + PI) | Riesgo de delaminación en el límite rígido-flex; arrastre de adhesivo en la sección PI; la zona flex se levanta durante el ruteado cerca del límite | Secuencia de ruteado controlada comenzando desde el lado rígido; depanelizado láser a través de las secciones PI; fijación por vacío durante el ruteado | Transición rígido-flex intacta; sin arrastre de adhesivo ni delaminación |
| Cerámica (Al₂O₃, AlN) | Sustrato frágil que se agrieta por impacto de herramienta y vibración; no hay deformación dúctil, las fracturas se propagan de inmediato | Herramientas recubiertas de diamante o marcado láser con separación controlada; velocidad mínima de perforación; aislamiento de vibración en la fijación | Separación limpia sin microfracturas visibles bajo inspección 10× |
Los parámetros de ruteado se almacenan en nuestra base de datos CAM de producción por tipo de material, espesor y configuración de cobre. El material se confirma durante la revisión DFM y el programa apropiado se asigna automáticamente; no se requiere ninguna acción adicional del cliente más allá de especificar el laminado en las notas de fabricación.
Depanelizado post-ensamblaje
Después del ensamblaje e inspección SMT, las placas deben separarse del array del panel sin dañar los componentes montados, las uniones de soldadura ni la propia placa. El método de depanelizado se define en el momento del diseño del panel; cambiarlo después de pedir el utillaje es costoso y lento.
Separación manual: V-Score y tabs
Flexión directa por parte del operario en paneles V-score o separación a presión de conexiones tab-routed. Adecuado para prototipos y producciones de bajo volumen (<500 pcs/mes) cuando el tiempo de ciclo no es crítico. El V-score deja un borde rugoso en la línea de score; la separación de tabs deja un pequeño nudo en cada punto mouse-bite, que puede requerir recorte con alicate. La formación del operario estandariza la técnica para controlar la flexión de la placa y evitar grietas en MLCCs por doblado excesivo.
Depanelizado con cuchilla tipo pizza-cutter
Una cuchilla circular rotativa recorre las ranuras V-score y separa las placas de forma más rápida y consistente que la separación manual. Velocidad: 300–500 paneles/hora. Limitado a paneles V-score con trayectorias de separación rectas. Requiere calibración de alineación y control regular del desgaste de la cuchilla para evitar que se desvíe hacia el área de la placa o deje demasiado material residual.

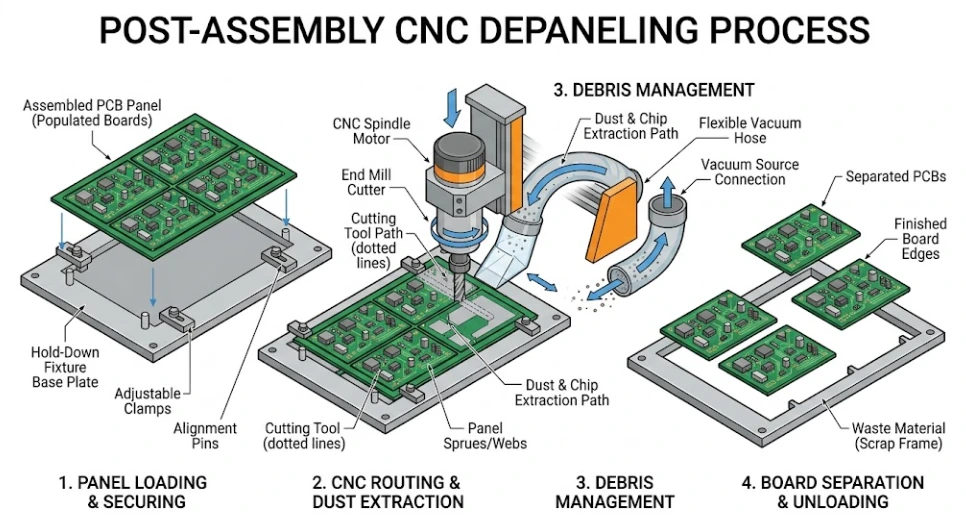

Depanelizado automatizado con router CNC
El ruteado CNC después del ensamblaje produce la mejor calidad de borde entre los métodos mecánicos y elimina por completo el esfuerzo de flexión de la placa: la fresa corta el tab o alma residual del V-score sin doblar la placa. El programa de ruteado post-ensamblaje se genera a partir de los mismos datos de contorno usados en la fabricación bare-board. Es obligatorio para programas automotrices (IATF 16949), médicos (ISO 13485) y aeroespaciales donde el control de proceso documentado es requisito. Nuestros servicios de depanelizado en línea están disponibles como parte del turnkey PCB assembly.
Depanelizado láser UV post-ensamblaje
El método de singulación post-ensamblaje de mayor calidad. Un haz UV enfocado corta el material residual de tabs o V-score sin contacto físico: sin vibración, sin flexión y sin transmitir ningún tipo de esfuerzo mecánico a la placa ensamblada ni a sus componentes. Ventajas críticas: cero esfuerzo sobre MLCCs colocados a 0.1–0.2 mm de la línea de singulación; ausencia de vibración que pueda agrietar soldaduras BGA en encapsulados grandes; y ausencia de contacto mecánico que pueda desplazar conectores o módulos de antena parcialmente asentados. Cada vez se especifica más para placas sensor ADAS automotrices (radar de 77 GHz) y ensamblajes médicos donde un fallo en campo por grieta de soldadura sería inaceptable.
Optimización de costos
La selección del método de perfilado y el diseño de la panelización son dos de las decisiones con mayor impacto en la reducción del costo unitario en la producción de PCB en volumen. Las decisiones de ingeniería tomadas en la etapa de diseño, y no después, generan el mayor efecto.
Los paneles V-score no generan desperdicio por ranura de ruteado entre placas; una placa de 50 × 50 mm en un panel de 18 × 24 pulgadas produce 108 placas frente a aproximadamente 88 con separaciones de ruteado CNC. Esa diferencia del 23 % en utilización del material se traduce directamente en costo de laminado por unidad en producción masiva. Cuando la geometría de la placa es rectangular y la estética del borde no es crítica, V-score debe ser la opción por defecto. Si pequeñas características del borde impiden un uso estricto de V-score, evalúe soluciones híbridas: V-score en dos lados paralelos y ruteado CNC solo en los dos lados con detalles de borde.
Un cambio de 1–2 mm en el contorno puede aumentar la cantidad de placas por panel entre 10 y 20 % en casos donde la dimensión actual queda apenas por encima de un límite de fracción del panel. En una corrida de 10,000 unidades, esto puede eliminar uno o dos paneles completos, ahorrando material, tiempo de proceso y costo por unidad. Comparta el contorno de su placa con nuestro equipo CAM en una etapa temprana, antes de cerrar el layout, para evaluar opciones de optimización de panelización mientras aún existe flexibilidad de diseño.
Cada recorte interno añade tiempo de plunge routing, normalmente entre 30 y 60 segundos por recorte según su complejidad. Múltiples recortes complejos pueden incrementar de forma significativa el tiempo de ruteado por panel. Cuando sea posible, diseñe ventanas de acceso para conectores con formas rectangulares simples, más rápidas de rutear que geometrías redondeadas o irregulares, y combine recortes adyacentes en una sola ventana mayor cuando el diseño mecánico lo permita.
| Factor de costo | Impacto | Optimización |
|---|---|---|
| Utilización del panel | Costo directo de material por placa | Usar V-score y optimizar dimensiones de la placa |
| Complejidad del ruteado | Tiempo de ciclo de ruteado por panel | Simplificar formas de recorte y reducir cantidad |
| Edge plating | Proceso adicional de metalizado | Especificarlo solo donde sea funcionalmente necesario |
| Biselado de gold finger | Paso adicional de mecanizado | Usar ángulos estándar de 20° / 30° frente a ángulos personalizados |
| Depanelizado láser | Mayor tiempo de ciclo por placa | Usarlo solo cuando se requiera proceso sin esfuerzo mecánico |
| Depanelizado post-ensamblaje | Costo de integración en la línea de ensamblaje | Ajustar el método al volumen y al nivel de calidad requerido |
Comparta el contorno de su placa y los requisitos del panel de ensamblaje durante la etapa inicial de cotización, antes de fijar de forma definitiva el footprint de la PCB. Nuestros ingenieros CAM evalúan múltiples configuraciones de array y entregan desgloses de costo por unidad para cada opción, incluidas variantes V-score y CNC cuando corresponda, para que tome una decisión informada con visibilidad completa del costo.
FAQ
Alcance global de ingeniería
Equipos de ingeniería de electrónica de consumo, automoción, aeroespacial e industria en cuatro continentes confían en APTPCB para singulación precisa de placas, diseño de panelización y tratamientos especiales de borde. La carga online de Gerber, la revisión DFM en el mismo día y el envío mundial simplifican el abastecimiento internacional.
Startups de hardware de Silicon Valley solicitan contornos IoT complejos ruteados por CNC; los backplanes de servidor requieren biselado de gold finger para tarjetas PCIe Gen5; la aviónica de defensa necesita recortes internos y castellation; y las placas de dispositivos médicos exigen documentación IPC-A-600 Class 3 y verificación dimensional por CMM.
Los proveedores automotrices Tier-1 alemanes requieren ruteado de ECU con ±0.1 mm para ajuste en carcasa y documentación de proceso IATF 16949; fabricantes británicos de módulos telecom usan castellation en módulos Wi-Fi y LTE-M; y placas francesas de automatización industrial combinan recortes internos complejos con arrays V-score de alto volumen.
Fabricantes de electrónica de consumo en Corea del Sur y Taiwán utilizan depanelizado láser para placas ultradelgadas de smartphone y circuitos flex; OEMs japoneses de equipos industriales requieren ruteado preciso de MCPCB para luminarias LED; y startups indias de hardware IoT encargan prototipos de módulos castellated con revisión DFM en 24 horas.
Los contratistas israelíes de aeroespacial y defensa requieren contornos avionics complejos con recortes internos y documentación de calidad de borde IPC-A-600 Class 3; y fabricantes industriales de EAU y Arabia Saudí utilizan arrays V-score de alto volumen para PCBs de fuentes de alimentación y gestión de energía.
Comparta sus datos de contorno, preferencias de panelización, necesidades de tratamiento de borde, método de depanelizado y volumen de producción. Nuestros ingenieros CAM revisarán su diseño, optimizarán el array para utilización de material y compatibilidad con ensamblaje, y devolverán comentarios DFM con cotización en un día laborable.
