01
Deriva en la identidad del material
Modo de fallo: El nombre de la familia sustituye al código exacto o a la revisión.
Control: Bloquee en la RFQ el fabricante, grado, construcción, cobre y criterios para cualquier alternativa.
Materiales Taconic para RF y microondas
Selección y fabricación de PCB Taconic
Un PCB Taconic es una placa de RF o microondas que integra un laminado o material de unión Taconic específico en un stack-up dieléctrico controlado. Esta página ayuda a ingeniería y compras a comparar valores típicos sin mezclar métodos de ensayo, definir los datos críticos de fabricación y preparar una RFQ que distinga los datos del material de la capacidad real de la placa.
Dk 2.17–10.00
Rango publicado para selección
Df 0,0009
TLY-5A / TLY-5 a 10 GHz
Método declarado
Comparación de Dk y Df
Cotización instantánea
Definición de ingeniería
Qué debe definir una solicitud de cotización para PCB Taconic
Taconic es una cartera de materiales, no un único sustrato intercambiable. Las familias TLY, TLX, RF, TSM, CER y fastRise tienen composiciones y contextos de datos distintos. Por eso, la RFQ debe indicar el código exacto y la revisión del material, y relacionarlos con el stack-up, el sistema de cobre, la banda de frecuencia y el plan de aceptación.
Esta página separa los valores típicos publicados por el fabricante de los datos que deben confirmarse mediante la ficha técnica vigente, el field solver, la revisión DFM o ensayos a nivel de placa. Para revisar las restricciones de proceso relacionadas, consulte la fabricación de PCB de PTFE.
Matriz de selección de materiales
¿Qué familia Taconic cumple con el objetivo del proyecto?
Use esta matriz para preseleccionar, no como tabla de sustitución. Compare también los laminados Rogers para RF y confirme después la ficha técnica vigente, la construcción de cobre prevista y el modelo eléctrico de la placa.
| Familia | Cuándo considerarlo | Datos típicos publicados | Compromiso de diseño | Entrada a incluir en la RFQ |
|---|---|---|---|---|
| TLY-5A / TLY-5 | La pérdida de inserción es la principal limitación y una construcción de PTFE/vidrio de bajo Dk es aceptable. | Dk 2.17 o 2.20; Df 0,0009 a 10 GHz en la guía citada. | Un Dk bajo aumenta el ancho de pista para una impedancia objetivo; la construcción de PTFE condiciona la planificación del proceso. | Grado exacto, espesor, designación de cobre, tabla de impedancia y objetivo de pérdida. |
| Familia TLX | Un Dk moderado de 2,45 a 2,65 es útil para equilibrar la huella y el enrutamiento. | Rango Df publicado para la familia: 0,0015–0,0021 a 10 GHz. | Los intervalos familiares no reemplazan los datos de un solo grado. | Grado exacto de TLX, revisión de la hoja de especificaciones y diseño Dk. |
| TSM-26 / 29 / 30 | El PTFE relleno de cerámica con opciones de Dk de entre 2,60 y 3,00 admite un diseño de RF equilibrado. | TSM-30: Dk 3.00 y Df 0.0013 a 10 GHz en la guía de referencia. | El grado seleccionado cambia la geometría y la pérdida; no reduzca toda la familia a un solo valor. | Grado, espesor, foil, banda de frecuencia y restricciones térmicas. |
| RF-30 / RF-35 / RF-35A2 | Se considera un laminado de PTFE/vidrio relleno de cerámica con un Dk nominal en el área de 3,00 a 3,50. | RF-35: Dk 3,50 y Df 0,0018 a 1,9 GHz; RF-35A2 también publica Df a 10 GHz. | La frecuencia y el método de ensayo difieren de los datos TLY; el Dk nominal por sí solo no justifica una sustitución. | Sufijo exacto, ficha técnica vigente, stack-up y plan de validación. |
| Familia TLC | Una opción de vidrio de PTFE en la gama publicada de la familia Dk 2,75–3,50 merece evaluación. | Rango Df publicado para la familia: 0,0023–0,0037 a 10 GHz. | Las pérdidas cambian con el rango; un rango familiar no es una entrada suficiente para el field solver. | Grado TLC exacto y valores actuales específicos del modelo. |
| CER-10 | Se utiliza un Dk alto para reducir el tamaño de resonadores, filtros o antenas. | Dk 10,00 con método resonante en hoja entera; Df 0,0035 a 10 GHz. | La miniaturización aumenta la sensibilidad a la tolerancia, la geometría y la correlación de pruebas. | Estructura resonante, frecuencia, tolerancia de espesor y cupón de cualificación. |
| fastRise 27 | Se necesita un prepreg termoestable de baja pérdida como parte de la estrategia de unión multicapa. | Dk 2,70 y Df 0,0014 a 10 GHz en la guía de referencia. | El material adhesivo cambia el contenido de resina, el espesor del prensado y la impedancia; No es un simple espaciador. | Espesor prensado objetivo, área libre de cobre, construcción prensada y modelo de impedancia. |
Los valores de la guía de selección son típicos, no límites de especificación. Confirme la ficha técnica Taconic vigente y la disponibilidad del código exacto antes de liberar el diseño.
Datos publicados con contexto
Valores típicos de Dk y Df Taconic por método de prueba
Los datos proceden de una guía de selección de materiales avanzados para PCB de Taconic. El método y la frecuencia acompañan cada valor porque comparar métodos distintos puede llevar a conclusiones incorrectas.
| Material | Composición | Típico Dk publicado | Df típico publicado | Contexto de prueba | Implicaciones para la selección |
|---|---|---|---|---|---|
| TLY-5A | PTFE/vidrio | 2.17 | 0.0009 | IPC-TM-650 Resonador stripline 2.5.5.5 a 10 GHz. | Candidato de Dk bajo para diseños sensibles a pérdidas; utilice los datos vigentes del grado y la construcción en el modelo final. |
| TLY-5 | PTFE/vidrio | 2.20 | 0.0009 | IPC-TM-650 Resonador stripline 2.5.5.5 a 10 GHz. | Está cerca del TLY-5A en la guía, pero sigue siendo un material distinto por especificar. |
| TLX-0 / 6 / 7 / 8 / 9 | PTFE/vidrio | 2.45–2.65 | 0.0015–0.0021 | Dk: IPC-TM-650 2.5.5.5 a 10 GHz; Df: 2.5.5.5.1 stripline modificado a 10 GHz. | Seleccione el grado exacto antes de simular impedancia o pérdida. |
| TSM-30 | PTFE/cerámica/vidrio | 3.00 | 0.0013 | IPC-TM-650 2.5.5.5.1, stripline modificado, a 10 GHz. | Opción equilibrada de Dk y pérdidas; confirme el grado y la construcción. |
| RF-30 | PTFE/cerámica/vidrio | 3.00 | 0.0014 | IPC-TM-650 2.5.5.5.1, stripline modificado, a 1,9 GHz. | No lo compare directamente con valores a 10 GHz sin un modelo compatible. |
| RF-35 | PTFE/cerámica/vidrio | 3.50 | 0.0018 | IPC-TM-650 2.5.5.5.1, stripline modificado, a 1,9 GHz. | Trate cualquier cambio de material como un evento de nuevo modelado y cualificación. |
| RF-35A2 | PTFE/cerámica/vidrio | 3.50 | 0,0016 a 1,9 GHz; 0,0017 a 10 GHz | Dk y primer Df: IPC-TM-650 2.5.5.5.1 a 1,9 GHz; segundo Df: el mismo método stripline modificado a 10 GHz. | Ejemplo claro de por qué la frecuencia debe acompañar siempre al valor de Df. |
| CER-10 | PTFE/cerámica/vidrio | 10.00 | 0.0035 | Dk: IPC-TM-650 2.5.5.6 método resonante de hoja completa; Df: resonador stripline 2.5.5.5 a 10 GHz. | La geometría alta Dk debe estar relacionada con el modelo y cupón elegido. |
| fastRise 27 | Prepreg termoestable | 2.70 | 0.0014 | IPC-TM-650 2.5.5.5.1, stripline modificado, a 10 GHz. | El espesor prensado y la distribución de resina deben incorporarse al modelo del stack-up. |
Son valores típicos publicados por el fabricante en la guía de selección de referencia, no límites garantizados. Antes de liberar el diseño, obtenga la ficha técnica Taconic vigente, la construcción suministrada y las tolerancias aplicables.
Control de sustitución
Por qué RF-35 no es un sustituto directo
RF-35 puede evaluarse junto con otros laminados RF de Dk nominal cercano a 3,5, pero ese valor no demuestra equivalencia. Consulte los materiales Rogers para RF y realice una comparación controlada antes de cambiar de material.
| Punto de decisión | Verificar en RF-35 | Consultar material existente | Acción requerida para la liberación |
|---|---|---|---|
| Datos dieléctricos | Utilice valores RF-35 con el método y la frecuencia publicados. | Identificar el método, frecuencia y diseño Dk utilizado por el modelo existente. | Ejecute el field solver nuevamente con entradas comparables. |
| Resina y ruta de proceso | Confirme la ruta exacta de construcción y fabricación del RF-35. | Documente la química actual del laminado y la preparación de la pared del orificio. | Cierre la compatibilidad del proceso durante el DFM. |
| Interfaz de cobre | Especifique la designación de la lámina o un modelo de rugosidad acordado. | Registre el perfil de cobre existente y el patrón de pérdidas. | Recalcule la pérdida del conductor y la impedancia. |
| Espesor y apilamiento | Utilice la estructura central y las tolerancias disponibles para el número de pieza exacto. | Preservar el espesor terminado y los objetivos dieléctricos cuando sea necesario. | Libere un stack-up controlado, no un simple cambio de nombre de material. |
| Impedancia y fase | Modele la geometría de la pista, la máscara de soldadura y los efectos de enchapado. | Mantener objetivos eléctricos y planos de referencia. | Aprobar geometría revisada y límites de cupones. |
| Térmica y fiabilidad | Defina la exposición de montaje y los requisitos estructurales y ambientales de las vías. | Identifique la evidencia subyacente a la configuración ya calificada. | Repita las pruebas de cualificación pertinentes para el riesgo. |
| Control de cambios | Registro de fabricante, cualificación, revisión y construcción aprobada. | Identifique qué registros y aprobaciones de productos se ven afectados. | Trate el reemplazo como un cambio de ingeniería con la aprobación del cliente. |
La comparación permite crear una preselección; solo el nuevo análisis y la cualificación del cliente pueden aprobar una sustitución en el producto final.

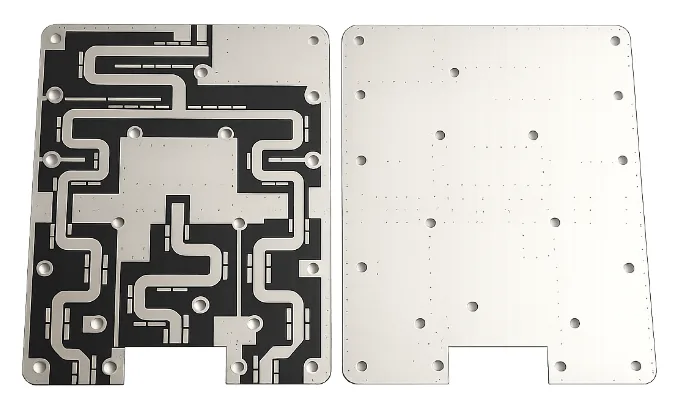

Planificación de fabricación
Cómo convertir los datos Taconic en una placa fabricable
La planificación empieza por la identidad del material: fabricante, grado exacto, construcción nominal, cobre, espesor y revisión de la ficha técnica vigente. El fabricante relaciona después estos datos con los controles de taladrado, preparación de paredes de vía, laminación, imagen, grabado y acabado superficial adecuados para ese material y ese diseño.
En impedancia controlada, la geometría liberada debe utilizar el modelo dieléctrico acordado, el espesor de cobre y el supuesto de rugosidad. La geometría del cupón, el método de medida, el objetivo y la tolerancia deben figurar en el plano o la especificación de compra. Los ensayos funcionales TDR, VNA o RF solo se incluyen cuando la RFQ los define expresamente.

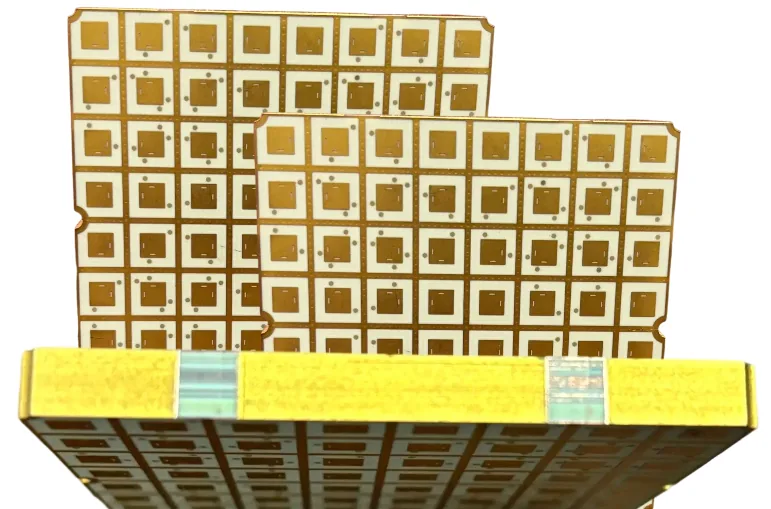

Los stack-ups híbridos Taconic y FR-4 requieren revisar conjuntamente el espesor prensado, el flujo de resina, la interacción de CTE, la simetría, la estructura de vías y la exposición de montaje. El fabricante puede cerrar la fabricabilidad; la cualificación del producto final sigue siendo responsabilidad del cliente.
Decisiones arquitectónicas
Arquitecturas de stack-up Taconic y riesgos dominantes
Estas arquitecturas orientan las decisiones de compra; no son construcciones preaprobadas ni recetas fijas de prensado. Use la guía de stack-up de PCB para liberar la definición de capas.
| Arquitectura | Función del material | Datos por definir | Riesgo dominante | Evidencia para liberar |
|---|---|---|---|---|
| Microcinta bicapa | El núcleo Taconic lleva la pista de RF y el plano de referencia. | Grado del núcleo, espesor, lámina, acabado, impedancia y soporte de la placa. | El alabeo, la manipulación y la geometría de grabado pueden dominar una construcción delgada. | Diseño controlado, plano dimensional y criterio de aceptación eléctrica. |
| Stripline multicapa | El núcleo Taconic y las capas de unión definen los campos de líneas incrustados. | Identidad del núcleo y prepreg, espesor prensado, simetría y planos de referencia. | La distribución de la resina y el registro de la capa cambian la impedancia. | Definición de stack-up liberada y cupón de impedancia. |
| Híbrido RF/FR-4 | Taconic se limita a capas de RF, mientras que FR-4 lleva capas digitales o estructurales. | Ambas familias de laminados, material de unión, secuencia de laminación y recorrido de vía. | El CTE y la compatibilidad con la prensa pueden combinar riesgos mecánicos y eléctricos. | Cierre DFM de toda la construcción. |
| Estructura resonante de alta Dk | CER-10 admite la reducción de tamaño en una región de resonador, filtro o antena. | Frecuencia, geometría, espesor del material, tolerancia y estrategia de ajuste. | Pequeños cambios en el tamaño o Dk pueden cambiar la resonancia. | Modelo correlacionado y cupón RF o ensayo funcional definido por el cliente. |
| Red de alimentación de baja pérdida | TLY u otro grado seleccionado de bajas pérdidas transporta largas rutas de RF. | Presupuesto de pérdida de inserción, modelo de cobre, geometría de transición y acabado. | La rugosidad del conductor y la pérdida de transición pueden anular las ganancias del laminado. | Modelo de pérdidas más cupón acordado o plan de ensayo del vehículo de prueba. |
| Placa RF con soporte metálico | Una capa de circuito Taconic se combina con un soporte térmico o estructural. | Interfaz de unión, metal, planitud, puesta a tierra, montaje y recorrido térmico. | La falta de coincidencia del CTE y la integridad de la unión requieren una validación específica del diseño. | Diseño constructivo aprobado y criterios de aceptación térmico/mecánico. |
Modos de falla interdependientes
Seis controles para que una RFQ Taconic llegue lista a fabricación
Los fallos de mayor riesgo cruzan material, diseño y fabricación. Cada control necesita un responsable y un registro verificable de cierre.
02
Datos dieléctricos mixtos
Modo de fallo: Se comparan valores Dk o Df de métodos distintos como si fueran equivalentes.
Control: Registre junto al valor de diseño el método, la frecuencia y la fuente usados en la simulación.
03
Modelo de cobre no liberado
Modo de fallo: El field solver supone cobre liso mientras compras cambia la construcción del foil.
Control: Especifique el foil o apruebe un modelo de rugosidad y una regla de nuevo análisis.
04
Supuesto genérico del proceso PTFE
Modo de fallo: Se copian de otra familia el taladrado, la preparación de paredes de vía o la laminación.
Control: Exija que el fabricante cierre la ruta de proceso exacta durante el DFM.
05
Cupón no representativo de la placa
Modo de fallo: El cupón no reproduce el stack-up, la geometría o la estructura de referencia de la placa.
Control: Libere la geometría, el método, los límites y la correlación prevista entre cupón y placa.
06
Sustitución incontrolada
Modo de fallo: La presión por disponibilidad provoca una sustitución basada solo en el Dk nominal.
Control: Prohíba alternativas no aprobadas y defina la evidencia necesaria para la aprobación del cliente.
Evidencias, no suposiciones
Construya el paquete de inspección según el riesgo del diseño
Un paquete de aceptación útil parte del plano del cliente y de la especificación de compra. Según el riesgo, puede incluir identidad del material, verificación del stack-up, resultados dimensionales, microsección, prueba eléctrica, datos del cupón de impedancia o un vehículo RF definido por el cliente. Alinee estos registros con el plan de calidad de PCB, incluidos el muestreo y los límites de aceptación.
Las referencias habituales incluyen IPC-2221 para principios generales de diseño, IPC-6012 para requisitos de rendimiento de placas rígidas, IPC-A-600 para aceptabilidad visual y los métodos IPC-TM-650 aplicables. Estas referencias no conceden automáticamente Clase 3, certificaciones ni cobertura de ensayos: el cliente debe especificar la revisión, clase y criterios, y el fabricante debe aceptarlos en la cotización.

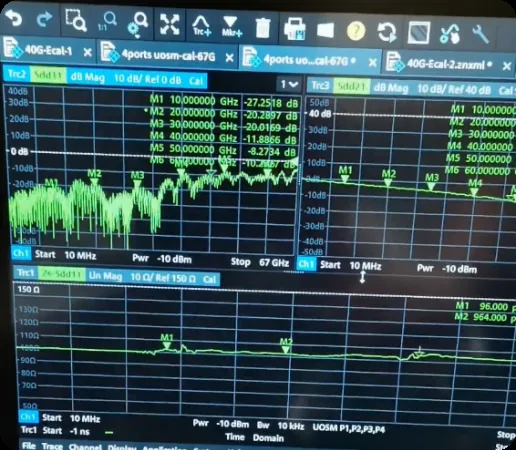

Para parámetros S, pérdida de inserción, fase o ensayos RF funcionales, defina el fixture, la transición, el plano de calibración, la banda de frecuencia, el número de muestras y los límites de aceptación. El nombre del instrumento no hace comparables los resultados. El plan debe indicar qué decisión se tomará a partir de cada medida.
RFQ y criterios de liberación
Checklist de RFQ Taconic: seis puertas antes de fabricar
Una cotización está lista para decidir cuando cada línea reúne los datos del comprador, el cierre DFM y la evidencia acordada para liberar. Es especialmente importante durante la NPI y los lotes piloto.
| Puerta de liberación | Entrada del cliente | Cierre de DFM | Evidencia para liberar |
|---|---|---|---|
| 1. Definición del material | Fabricante, grado exacto, revisión, construcción del núcleo o prepreg y alternativas aprobadas. | Se confirman la disponibilidad y la ruta de proceso para esa construcción. | Designación controlada del material y confirmación del proveedor. |
| 2. Apilamiento y cobre | Apilamiento final, espesores dieléctricos, cobre, designación de láminas o modelo de rugosidad. | Se verifica el espesor del prensado, la contribución del revestimiento y la simetría. | Stack-up del fabricante aprobado por el cliente. |
| 3. Datos de fabricación y mecánica | Gerber u ODB++, datos de taladrado, plano, perfil, estructuras de vía y dimensiones críticas. | Se cierran los riesgos de registro, anillo anular, encaminamiento y manipulación. | Registro de problemas de DFM con bloqueadores resueltos. |
| 4. Rendimiento de RF | Banda de frecuencia, tabla de impedancia, objetivo de pérdida o fase, definición de transiciones y supuestos del field solver. | La geometría y los cupones se correlacionan con el stack-up liberado. | Plan de prueba de impedancia o RF con método y límites. |
| 5. Fiabilidad y montaje | Perfil de montaje, entorno térmico, ciclos, cargas mecánicas y necesidades de cualificación del producto. | El material y la construcción de la vía se comparan con el caso de uso. | Ensayos acordados: microsección, prueba térmica o cualificación del cliente. |
| 6. Aceptación y entregables | Clase IPC o criterios del cliente, requisitos de muestreo, informes, trazabilidad y embalaje. | Se declaran la cobertura y las exclusiones de cada inspección posible. | La cotización y el plano enumeran cada registro entregable y su límite de aceptación. |
Criterios de decisión para la solicitud
Dónde encajan los materiales Taconic en las decisiones de diseño RF
La aplicación no selecciona el material en sí. En su lugar, identifique el riesgo dominante y la evidencia que se incluirá en la solicitud de cotización, incluida la correlación entre la geometría y el cupón para una PCB de antena.
Antenas
Arreglos de parches y redes de alimentación
Riesgo dominante: Desplazamiento de resonancia o fase por variaciones dieléctricas, de espesor y de grabado.
Evidencia RFQ: Material exacto, cobre, modelo de tolerancias y plan de correlación de antena o cupón.
RF pasiva
Filtros, acopladores y divisores
Riesgo dominante: Desplazamiento de frecuencia y pérdida excesiva en geometrías de banda estrecha.
Evidencia RFQ: Dimensiones del resonador, acabado, modelo de pérdidas y límites RF definidos por el cliente.
Potencia de radiofrecuencia
Placas amplificadoras y transmisoras
Riesgo dominante: Ruta térmica, puesta a tierra y pérdidas de transición alrededor de dispositivos activos.
Evidencia RFQ: Hipótesis de flujo térmico, definición de cobre o soporte y exposición de montaje.
Navegación y espacio
Terminales GNSS y satelitales
Riesgo dominante: Requisitos de fase, entorno y documentación que exceden una especificación genérica de PCB.
Evidencia RFQ: Plan de informes, control de materiales y cualificación específicos del sistema.
Sensibilidad
Sensores de radar y microondas
Riesgo dominante: Correlación entre transición, antena y línea de transmisión en toda la banda operativa.
Evidencia RFQ: Plano de referencia calibrado, rango de barrido y criterios de aceptación.
Tecnología mixta
Placas híbridas RF y digitales
Riesgo dominante: Interacción entre laminación, CTE, vías e impedancia en materiales distintos.
Evidencia RFQ: Stack-up híbrido completo, material de unión, cierre DFM e hipótesis de diseño.
Preselección de ingeniería
Cómo elegir un material Taconic sin depender de un único número
Una selección técnicamente justificable sigue un orden preciso: requerimiento eléctrico, construcción producible, plan de evidencia y suministro controlado.
1. Empiece por el presupuesto eléctrico
Use la frecuencia, impedancia, pérdida de inserción, estabilidad de fase y dimensiones físicas para definir la ventana de diseño. Un Df bajo puede ser decisivo en una línea larga, mientras que un Dk alto puede pesar más en un resonador compacto. No seleccione solo por Dk.
2. Compare valores en condiciones compatibles
Mantenga junto a cada valor publicado su método de ensayo y frecuencia. Si la simulación necesita Dk de diseño, dispersión o un modelo de rugosidad del cobre, obtenga los datos vigentes adecuados en lugar de sustituirlos por un valor típico de catálogo.
3. Cierre un stack-up fabricable
Defina con el fabricante la construcción exacta del núcleo, prepreg o material de unión. Verifique el espesor prensado, el foil, el metalizado, la preparación de vías, la simetría y la exposición de montaje. Relacione el resultado con los requisitos de impedancia controlada.
4. Libere la evidencia antes del pedido
Especifique en la RFQ los cupones, métodos, límites, muestreo e informes. Si se permite un material alternativo, defina el nuevo análisis y la aprobación del cliente necesarios antes de introducir el cambio en producción.
Preguntas frecuentes sobre compras y diseño
Preguntas sobre materiales Taconic y RFQ
¿Qué es un PCB Taconic?
Un PCB Taconic utiliza un laminado de alta frecuencia o un material de unión Taconic dentro del stack-up dieléctrico. El nombre de la familia no define por sí solo el rendimiento RF: deben liberarse juntos el código exacto, el espesor, el tipo de cobre, el stack-up, el método de ensayo, la ruta de fabricación y el plan de aceptación.
¿Qué material Taconic conviene preseleccionar primero?
Empiece por el objetivo eléctrico, no por la familia. TLY-5A y TLY-5 son opciones orientadas a bajas pérdidas con Df típico publicado de 0,0009 a 10 GHz; TLX cubre un rango de Dk moderado; RF-35 y RF-35A2 comparten Dk 3,50, pero publican pérdidas distintas; CER-10 permite miniaturizar con Dk alto; fastRise 27 es un prepreg de unión. Confirme siempre la ficha técnica vigente antes de liberar el diseño.
¿Es el RF-35 un reemplazo directo para el Rogers RO4350B?
No. Un Dk nominal parecido no hace intercambiables dos laminados. Pueden variar el sistema de resina, el método de ensayo, las construcciones disponibles, la rugosidad del cobre, los espesores, la química de fabricación y el modelo de impedancia validado. Trate cualquier sustitución como un cambio de ingeniería y repita el stack-up, el field solver y la revisión de cualificación.
¿Por qué los valores Dk y Df Taconic deben indicar el método de prueba?
Los valores típicos publicados no se miden todos con el mismo método ni con la misma frecuencia. En la guía de referencia de Taconic, por ejemplo, TLY-5A usa IPC-TM-650 2.5.5.5 a 10 GHz, mientras que RF-35 usa el método stripline modificado 2.5.5.5.1 a 1,9 GHz. El CER-10 Dk utiliza un método resonante de hoja completa. Los datos deben compararse manteniendo este contexto visible.
¿Es posible utilizar Taconic en una combinación híbrida de RF y FR-4?
Sí, si la construcción se revisa como un stack-up completo. Defina el núcleo RF, el material de unión, la familia FR-4, el cobre, la impedancia objetivo, la secuencia de laminación, la exposición térmica y la evidencia de fiabilidad. El fabricante debe cerrar la compatibilidad de materiales y la ruta de proceso durante el DFM, sin depender de una receta híbrida genérica.
¿Qué debe contener una solicitud de cotización de PCB Taconic?
Incluya los datos de fabricación, el plano, el código Taconic exacto y su revisión, el stack-up final, los espesores dieléctricos y de cobre, el tipo de foil o modelo de rugosidad, la tabla de impedancias, la banda de frecuencia, el acabado superficial, la estructura de vías, las dimensiones, la clase de aceptación, los cupones y los informes requeridos. Identifique las alternativas aprobadas o indique que no se permiten.
¿Qué inspección de RF o evidencia de prueba se puede requerir?
El plan de evidencia debe responder al riesgo del diseño y a la especificación de compra. Puede incluir registros de identidad del material, verificación del stack-up, microsección, prueba eléctrica, resultados dimensionales, datos del cupón de impedancia y cupones funcionales o de parámetros S definidos por el cliente. La disponibilidad y el muestreo deben acordarse en la cotización y el plano; ninguna prueba se presupone automáticamente.
¿Cómo se determina el tiempo de entrega de una PCB Taconic?
El plazo solo puede cotizarse después de revisar la construcción exacta del material, su disponibilidad actual, la cantidad, la complejidad de fabricación, el plan de pruebas y la documentación requerida. Una cotización útil separa la confirmación del material, el cierre DFM, la fabricación, la inspección y la logística, en vez de prometer un plazo universal.
Preselección de ingeniería
Selector rápido de materiales Taconic
Compare valores típicos publicados con su método y frecuencia. Confirme la ficha técnica vigente, la construcción exacta y la disponibilidad antes de liberar el diseño.
Elija un material Taconic
Seleccione un material para revisar el contexto de los datos publicados.
Transferencia internacional de RFQ
Haga comparables las cotizaciones Taconic entre regiones
El abastecimiento internacional funciona mejor cuando el mismo paquete controlado llega a cada fabricante candidato y los requisitos logísticos están separados de la aceptación técnica.
América del Norte
Aceptación guiada por planos
Defina unidades de medida, jerarquía de dibujos, revisión de IPC aplicable, especificaciones del cliente e informes requeridos. Informar cualquier dato sujeto a control de exportación antes de su transferencia.
Europa
Alcance de la revisión y cumplimiento
Identifique las revisiones de materiales y documentos, las declaraciones químicas o de producto necesarias en la cadena de suministro y las obligaciones que permanecen a nivel del producto final.
Asia-Pacífico
Control de material y alternativas
Utilice designaciones exactas del fabricante y una política explícita de alternativas para que una discusión de disponibilidad no cambie silenciosamente el modelo eléctrico liberado.
Interregional
Paquete de cotización comparable
Confirmación de material por separado, cierre DFM, fabricación, pruebas y logística. De esta manera la comparación entre precios y tiempos mantiene un significado técnico.
Solicite DFM y cotización para su PCB Taconic
Comparta la designación exacta del material, el stack-up, la definición de cobre, los datos de fabricación, la tabla de impedancias y la evidencia requerida. La cotización podrá confirmar disponibilidad, fabricabilidad, exclusiones y entregables de liberación.
