Fabricación de PCB Panasonic Megtron 4/6/7/U

Construimos stackups Megtron 4/6/7/U para aceleradores de IA, tarjetas PCIe Gen5/Gen6 y backplanes de 56/112 Gbps. Las notas de stackup, el mapeo de vidrio y los datos de control de pérdidas provienen de hojas Panasonic más builds RayPCB/RayMing, de modo que cumplimos presupuestos COM y objetivos de warpage con consistencia.

3.2–3.6
Rango Dk
0.0010–0.0080
Rango Df
3/3 mil
L/S típico

Cotización instantánea

Megtron 4 / 6 / 7 / USeries
Df 0.0010–0.0020Pérdida
3/3 mil LDILínea/Espacio
VIPPO / apiladasMicrovía
TDR + VNA + COMPruebas
Canales autorizadosAbastecimiento de material
Asistencia de ingenieríaSoporte de stackup
Cupón + TDRAjuste de impedancia
Megtron 4 / 6 / 7 / USeries
Df 0.0010–0.0020Pérdida
3/3 mil LDILínea/Espacio
VIPPO / apiladasMicrovía
TDR + VNA + COMPruebas
Canales autorizadosAbastecimiento de material
Asistencia de ingenieríaSoporte de stackup
Cupón + TDRAjuste de impedancia

Resumen técnico

¿Por qué los equipos eligen Megtron?

Presupuesto de pérdidas high-speed: Megtron 6/7/U mantiene la pérdida de inserción en 0.3–0.5 dB/pulg a 28–56 GHz, crítico para líneas de 56/112 G. Puntos clave: Df tan bajo como 0.0010 (Megtron U); Vidrio spread mitiga el weave skew; Soporta backplanes largos y fabrics de IA. Margen térmico y mecánico: Tg ≥200 °C con CTE eje Z 45–55 ppm/°C mantiene builds secuenciales estables tras varios reflujos. Puntos clave: CTE bajo une pilas de microvías; Warpage <0.7 % en paneles de 600 mm; Ensambles lead-free validados.

Validación SI predecible: Constantes alineadas con datos Panasonic; enviamos Ra/Rz, TDR y overlays COM por cada lote. Además: Coeficientes Huray medidos; Plantilla COM para lanes 56/112 G; Parámetros S comprimidos en el pack.

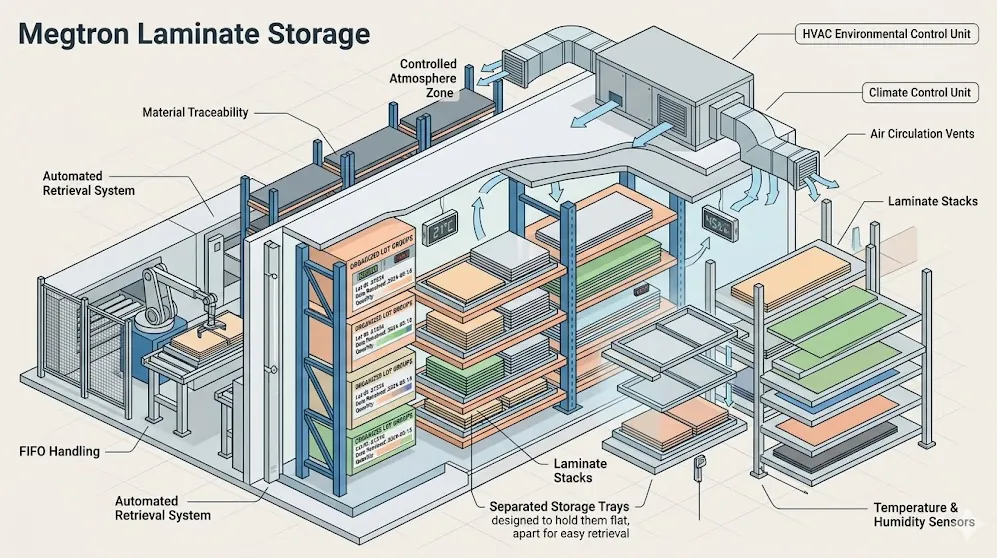

Fabricación de PCB de alta velocidad Megtron

Portafolio de materiales

Cobertura del portafolio Megtron

Series y modelos que fabricamos con parámetros de proceso ya validados.

SerieDk / Df @10 GHzCaso de uso
Megtron 4Dk 3.6 / Df 0.008Reemplazo FR-4 mejorado para 25–28 G
Megtron 6Dk 3.4 / Df 0.002SerDes 56 G, backplanes PCIe Gen5
Megtron 7Dk 3.3 / Df 0.0014Tarjetas 112 G PAM4 low-loss
Megtron UDk 3.2 / Df 0.0010Ultra low-loss para fabrics de larga distancia
Megtron 8 / GXDk 3.25 / Df 0.0011Opciones co-extruidas de baja pérdida (bajo pedido)

Referencia de ingeniería

Propiedades representativas Megtron

Datos típicos usados por ingeniería para elegir materiales, espesores y modelos de pérdida.

Material / EspesorConstante dieléctricaFactor de disipaciónNotas
Megtron 6 (0.010 in)3.40 ±0.050.0020Caballo de batalla para backplanes 56 G
Megtron 7 (0.008 in)3.30 ±0.030.0014Laminado spread-glass
Megtron U (0.006 in)3.20 ±0.030.0010Ultra baja pérdida / módulos ópticos
Megtron 4 (0.014 in)3.60 ±0.050.0080Drop-in FR-4 para 10–25 G
Megtron 6 Prepreg R-57253.400.0025Ideal para pilas de microvías

Valores de hojas Panasonic reflejados vía archivos RayPCB; verifica cada lote para ingresar en el solver.

Comparativa de material

Megtron 6 frente a I-Tera MT40

Las dos familias atacan canales rápidos, pero Megtron suele reservarse para presupuestos de pérdida más agresivos y validación SI más estricta.

CriterioMegtron 6I-Tera MT40
Pérdida de inserciónMás bajo para backplanes 56 G y rutas largasCompetitivo para 25–56 G con mejor equilibrio de coste
EcosistemaMuy habitual en AI, networking y módulos ópticosMuy común en telecom y plataformas digitales de alto volumen
HDI / microvíasBuen comportamiento en secuencial y VIPPOTambién válido, con ventana de proceso más cercana a FR-4 mejorado
Cuándo usarloCuando COM y margen de canal mandanCuando el presupuesto y el rendimiento deben equilibrarse

Flujo de fabricación

Controles de fabricación Megtron

Prebake y laminado: Todos los núcleos/prepregs se hornean a 120 °C y se prensan con rampas temperatura/presión documentadas. Puntos clave: Prebake 2–4 h antes de laminar; Curvas de prensado capturadas como SPC; SPC de espesor ±5 %. Fiabilidad de microvías: Microvías apiladas calificadas con IST/CAF, secciones transversales y mediciones de cobre. Puntos clave: Objetivo IST >1000 ciclos; Cupones CAF por lote; Recetas de taladro láser + relleno registradas.

Documentación de rugosidad: Certificados VLP/HVLP con Ra/Rz más SPC de micro-etch para alimentar el solver. Además: Perfilómetro documentado en el traveler; Compartimos factores Huray; Overlay de modelo de pérdida vs medición. Paquete de validación SI: TDR, VNA, análisis COM/eye y barridos de diafonía opcionales acompañan cada envío. Además: Aceptación de impedancia ±5 %; Tabla de pérdida por inserción vs frecuencia; Resumen de puntaje COM.

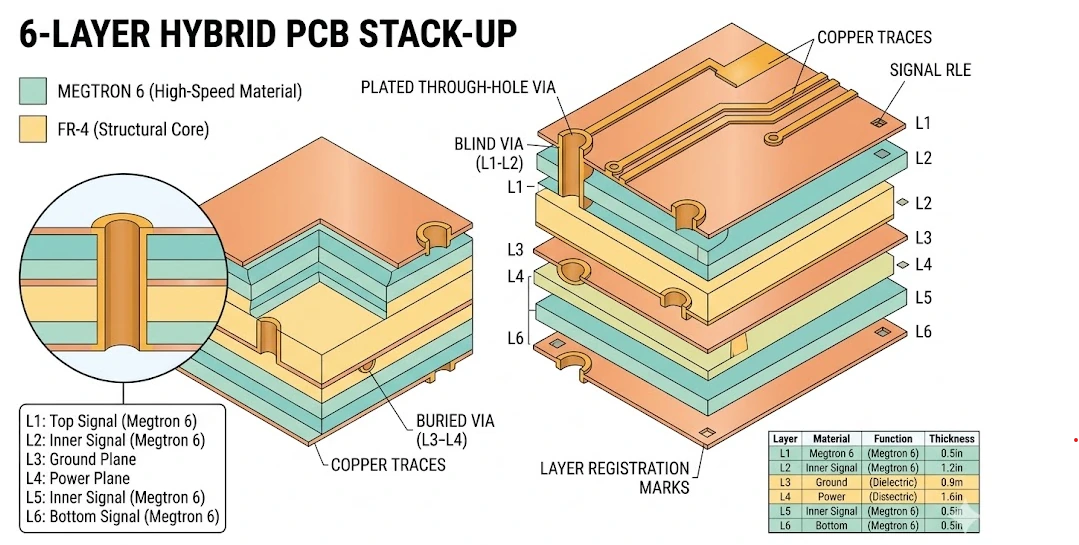

Fabricación de PCB Panasonic Megtron 4/6/7/U en proceso de fabricación

Stack-ups de referencia

Referencias de stackup Megtron

Construcciones recurrentes que usamos como punto de partida para validar impedancia, espesor y fiabilidad.

Stack-up de referenciaConstrucción típicaControles clave
Backplane Megtron 6 de 18 capasStripline diferenciales con conectores VIPPO y monedas de cobre.Glass spread especificado por capa; Backdrill residual <8 mil; Incluye reporte COM/eye
Acelerador Megtron 7 de 12 capasMix de señales Megtron 7 con planos Megtron 6 para PCIe Gen6.Imágenes 3/3 mil vía LDI; Registros de relleno y planaridad VIPPO; Especificación de cobre VLP archivada
Placa de enlace Megtron U de 8 capasTarjeta 112 G short-reach con conectores de cavidad de aire.Combinación Megtron U/6; Fresado de cavidades ±25 µm; S-parameters incluidos en el data pack

Controles de fabricación

Controles de fabricación Megtron

Capacidades concretas que usamos para mantener COM, S-parameters, rugosidad del cobre e IST de microvías en programas Fabricación de PCB Panasonic Megtron 4/6/7/U.

01

Prebake y laminado

Todos los núcleos/prepregs se hornean a 120 °C y se prensan con rampas temperatura/presión documentadas. Puntos clave: Prebake 2–4 h antes de laminar; Curvas de prensado capturadas como SPC; SPC de espesor ±5 %.

02

Fiabilidad de microvías

Microvías apiladas calificadas con IST/CAF, secciones transversales y mediciones de cobre. Puntos clave: Objetivo IST >1000 ciclos; Cupones CAF por lote; Recetas de taladro láser + relleno registradas.

03

Documentación de rugosidad

Certificados VLP/HVLP con Ra/Rz más SPC de micro-etch para alimentar el solver. Puntos clave: Perfilómetro documentado en el traveler; Compartimos factores Huray; Overlay de modelo de pérdida vs medición.

04

Paquete de validación SI

TDR, VNA, análisis COM/eye y barridos de diafonía opcionales acompañan cada envío. Puntos clave: Aceptación de impedancia ±5 %; Tabla de pérdida por inserción vs frecuencia; Resumen de puntaje COM.

Validación de calidad

Calidad documentada en cada etapa de fabricación

Nuestro sistema de gestión de calidad opera bajo certificación ISO 9001:2015, con criterios de aceptación IPC-6012 aplicados a cada lote de producción, Clase 2 para programas estándar y Clase 3 para proyectos de alta fiabilidad. La inspección en proceso incluye AOI en capas internas, externas y máscara de soldadura, pruebas de continuidad y aislamiento mediante flying probe o útil, y verificación dimensional frente a las especificaciones del cliente.

En los trabajos con impedancia controlada, cada panel incorpora cupones medidos por TDR y los valores reales se registran frente a los objetivos de simulación. Las opciones de validación ampliada incluyen barridos VNA de S-parameters sobre vehículos de prueba dedicados, análisis de microsección con anotaciones dimensionales, ensayos IST según IPC-TM-650 2.6.26, pruebas de limpieza iónica y paquetes documentales completos IPC-6012 Clase 3 con trazabilidad serializada de la placa para la validación NPI y de producción piloto.

Para programas de automoción seguimos prácticas de calidad IATF 16949. Para proyectos aeroespaciales y de defensa, podemos entregar paquetes documentales ampliados con informes de ensayo ambiental, micrografías de microsección y trazabilidad serializada desde el lote de materia prima hasta la inspección final previa al envío, según la especificación del cliente.

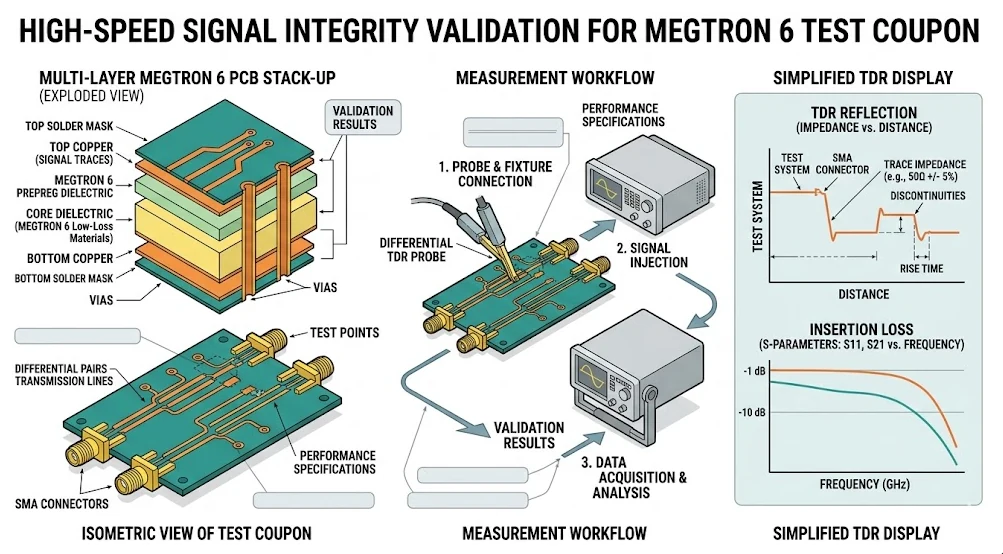

Inspección y validación de calidad del material

Aplicaciones industriales

Dónde se usan los PCB Megtron

Los sustratos Megtron sirven aplicaciones exigentes en telecomunicaciones, automoción, aeroespacial, defensa, centros de datos, medicina e industria, especialmente en plataformas de backplane PCB y networking de pérdida ultrabaja.

Telecomunicaciones

Infraestructura 5G y redes inalámbricas

Infraestructura de estaciones base 5G con tarjetas de control de antenas massive MIMO, módulos digitales de beamforming y unidades de banda base. Las bajas pérdidas de Megtron ayudan a mantener íntegros los canales SerDes de alta velocidad entre FPGA/ASIC y los módulos front-end de RF.

Satélite y espacio

SATCOM y terminales LEO

Tarjetas de procesamiento digital de alta velocidad para terminales terrestres de satélite y módems gateway LEO. Megtron 6 y Megtron 7 soportan canales SerDes 56G y 112G PAM4 en unidades baseband de comunicaciones satelitales y equipos digitales de estaciones terrenas.

Defensa

Radar militar y guerra electrónica

Tarjetas militares y de defensa para procesamiento de radar, computación de guerra electrónica y comunicaciones seguras. Megtron 6 y 7 sostienen backplanes digitales de alta velocidad y tarjetas de procesamiento de señal dentro de sistemas de defensa.

Automoción

Radar ADAS de 24 GHz y 77 GHz

Tarjetas de procesamiento digital ADAS, redes dentro del vehículo, host boards de infoentretenimiento y controladores digitales para baterías de EV. Megtron 6 y Megtron 7 soportan las interfaces de alta velocidad presentes en plataformas de cómputo para conducción autónoma.

Test y medida

Calibración y estándares de referencia

Equipos de prueba de CI de alta velocidad, incluidas ATE load boards, placas de interfaz para testers y burn-in boards para validación de semiconductores. Megtron 6 se especifica ampliamente en tarjetas de canal para testers de IC, donde la integridad de señal a 56G+ afecta directamente la precisión de prueba y el rendimiento.

Industria e IoT

Conectividad inalámbrica y banda ISM

Infraestructura de centro de datos y cloud computing, incluidos switches top-of-rack, spine switches, controladoras de almacenamiento y host boards para aceleradores AI/HPC. Megtron 6 domina las tarjetas de switch Ethernet 400G, mientras que Megtron 7 y 8 se orientan a plataformas de nueva generación de 800G y 1.6T.

Guía de selección

Preguntas para fijar el stackup Megtron

Checklist que cubrimos antes de congelar un programa Megtron.

Objetivos de canal

Presupuesto de pérdidas, alcance y conectores definen Megtron 4 vs 6 vs 7/U. Debes cerrar: Longitud del lane; Familias de conectores.

Estrategia HDI

Define microvías apiladas/escalonadas, VIPPO y posiciones de coins desde el inicio. Debes cerrar: Plan de pilas de vías; Notas de coin/backdrill.

Alcance de validación

Alinea entregables TDR, IL, COM y ESS por build. Debes cerrar: Ubicación de cupones; Requisitos COM/eye.

Preguntas frecuentes

Preguntas frecuentes Megtron

¿Mantienen laminados Megtron en stock?
Sí. Tenemos núcleos Megtron 4/6/7 y prepregs serie 6 en espesores comunes; Megtron U o vidrios especiales se pueden agilizar desde Panasonic.
¿Cómo controlan la rugosidad para modelos SI?
Adjuntamos certificados de foil y mediciones de perfilómetro a cada traveler y actualizamos coeficientes Huray para que coincidan con los parámetros S medidos.
¿Qué datos de validación se entregan por lote?
Cupones TDR, barridos de pérdida por inserción, plantillas COM/eye (cuando se solicitan), IST para microvías y registros ambientales/ESS para lotes de calificación.
