Ingeniería avanzada de interconexión
En la era de PCIe Gen 6, la señalización PAM4 de 112 Gbps y el hardware de IA de ultra alta densidad, la vía perforada ya no es solo un orificio físico. Es un componente crítico de la línea de transmisión de alta frecuencia. APTPCB resuelve cuellos de botella complejos de interconexión con arquitecturas de taladrado de nivel industrial, precisión de backdrilling de ±50 μm, microvías UV láser impecables de 0.075 mm para HDI any-layer y precisión de ±0.05 mm en conectores press-fit para automoción.
Enfoque en integridad de señal
En el enrutado de alta densidad, la vía suele ser la principal fuente de discontinuidad de impedancia. Para los arquitectos de hardware que diseñan equipos de data center Tier-1 o sistemas de radar aeroespacial, el taladrado mecánico estándar no es suficiente. APTPCB trata el taladrado como un proceso de ingeniería dedicado a mantener los parámetros de return loss de su señal. Mediante husillos CNC de alta velocidad Schmoll y Hitachi, garantizamos una precisión posicional absoluta respecto a las capas internas de cobre, verificada dinámicamente mediante sistemas de target 3D por rayos X.
Mitigación de discontinuidades de impedancia

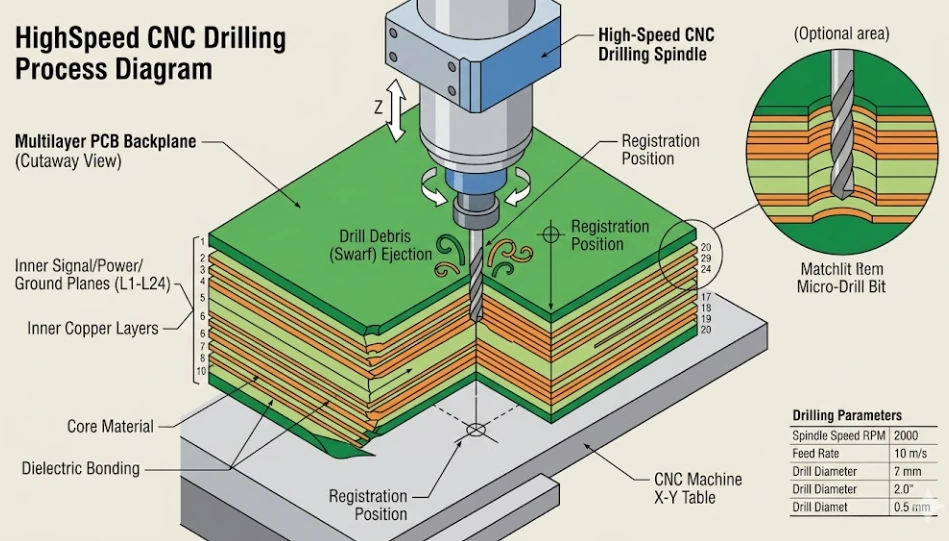

Nuestro taladrado mecánico hasta 0.15 mm (6 mil) está calibrado específicamente para manejar los agresivos sistemas de resina presentes en laminados low-loss como Megtron 6 y Rogers 4350B. Controlamos la carga de viruta y las tasas de retractado de la broca para evitar fracturas de fibra de vidrio, mitigando directamente el riesgo de fallo CAF en matrices BGA ultradensas de paso 0.4 mm.
Alta relación de aspecto y utillaje especial
Para backplanes gruesos de hasta 8.0 mm, nuestra capacidad validada de relación de aspecto 15:1 garantiza que cada plated through-hole reciba un intercambio de fluido adecuado durante la fase de electrodeposición pulse-reverse. También entregamos orificios press-fit con tolerancia estricta de ±0.05 mm para conexiones herméticas en ECU automotrices, así como densas matrices de vías térmicas diseñadas para extraer calor de dispositivos de potencia SiC y GaN.
Optimización automatizada del husillo
Para reducir costes en producción masiva sin sacrificar precisión, nuestros ingenieros CAM despliegan optimización automática de trayectorias y análisis rigurosos del número de impactos vinculados a la abrasividad del dieléctrico. Así mantenemos la rugosidad de la pared del agujero firmemente dentro de las tolerancias IPC-6012 Class 3 desde el primer panel hasta el panel número 10,000.
Especificaciones de ingeniería
Nuestros parámetros de proceso verificados por DFM están diseñados para cumplir con los estándares de fiabilidad automotriz IATF 16949 e IPC Class 3.
| Parámetro / prestación | Taladrado mecánico CNC | Ablación láser CO2 | Ablación láser UV |
|---|---|---|---|
| Diámetro mínimo de vía | 0.15 mm (6 mil) | 0.10 mm (4 mil) | 0.075 mm (3 mil) |
| Diámetro máximo | 6.35 mm (250 mil) | 0.20 mm (8 mil) | 0.15 mm (6 mil) |
| Precisión posicional (target) | ±25 μm (±1 mil) | ±15 μm | ±10 μm (alineado por LDI) |
| Relación de aspecto máxima | 15:1 (proceso validado) | 1:1 (por capa build-up) | 1:1 (por capa build-up) |
| Tipos de agujero admitidos | PTH, blind, buried, NPTH, slots | Microvía ciega | Microvía ciega, cobre directo |
| Control de profundidad en eje Z | ±50 μm (precisión de backdrilling) | Capa stop natural de cobre | Capa stop natural de cobre |
| Dieléctricos admitidos | FR-4, Rogers, poliimida, MCPCB | Prepreg, RCC, orgánicos | Todos (incluido vidrio fino) |
| Dinámica de husillo / pulso | Hasta 200,000 RPM con refrigeración por vacío | Infrarrojo pulsado de alta energía | Cold ablation en espectro UV |
| Aplicación estructural principal | Enrutado principal de señal y potencia | HDI estándar (1+N+1) | Ultra-HDI / ELIC any-layer |
Llevar al límite combinaciones específicas, como relaciones de aspecto 15:1 junto con taladrado mecánico extremadamente denso de 0.15 mm, requiere compensación avanzada de contracción del material. Envíe sus archivos ODB++ o IPC-2581 para una revisión de viabilidad sin coste.
Ablación láser HDI
Los diseños High-Density Interconnect requieren microvías que las brocas mecánicas simplemente no pueden formar. APTPCB utiliza estrategias láser de doble haz para construir la base de la electrónica miniaturizada moderna.
Los láseres CO2 de Hitachi operan en la longitud de onda infrarroja de 9.4 a 10.6 μm, lo que los hace muy eficientes para vaporizar dieléctricos orgánicos mientras se reflejan de forma natural sobre el pad de cobre inferior. Esto crea una capa stop perfecta para estructuras 1+N+1 y 2+N+2 y permite alcanzar microvías de 0.10 mm con facilidad.
Operando a 355 nm, los láseres UV ofrecen cold ablation que vaporiza limpiamente tanto el cobre como los dieléctricos reforzados con vidrio sin el estrés térmico del CO2. Esto permite perforar directamente a través de la lámina de cobre exterior hasta un diámetro de 0.075 mm, imprescindible para microvías apiladas en placas ELIC any-layer de nivel smartphone.
Una microvía láser es tan fiable como su conexión al target pad. Ajustamos dinámicamente el ancho de pulso y la energía focal según el material dieléctrico, verificando una exposición limpia del cobre mediante seccionado de alta magnificación antes del sembrado de cobre químico.
Para apilar una microvía sobre otra en estructuras 3+N+3, la vía inferior no puede quedar hueca. Nuestro proceso VIPPO rellena completamente la vía láser inferior con cobre conductor o epoxi, planariza la superficie y la tapa con cobre metalizado para crear una plataforma estructuralmente sólida para el siguiente disparo láser.
Integridad de señal (SI)

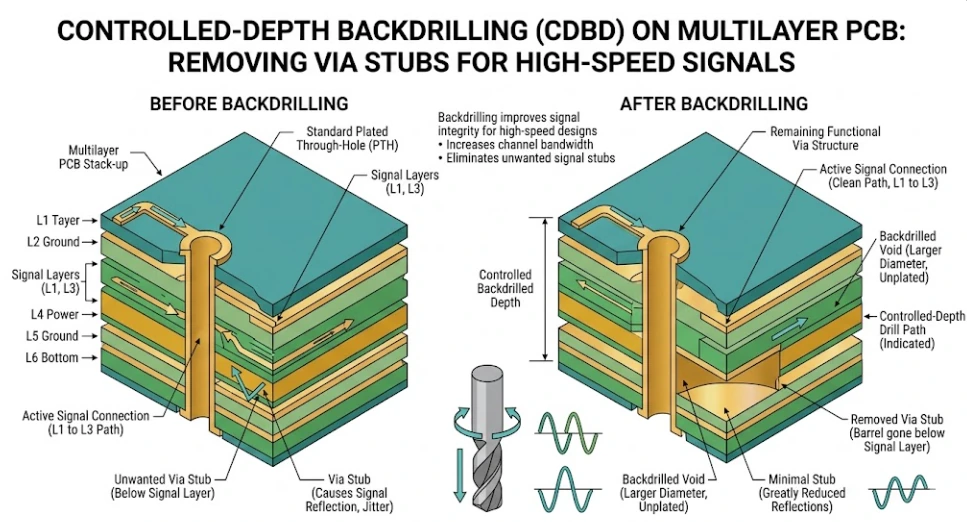

Cuando una señal viaja desde la capa 1 hasta la capa 4 en una placa de 24 capas, el barril de cobre metalizado restante actúa como una antena colgante, o via stub. A frecuencias superiores a 5 GHz o velocidades por encima de 10 Gbps, este stub provoca una discontinuidad capacitiva destructiva y un fuerte return loss, destruyendo la integridad del eye diagram en protocolos PAM4 de 112G.
Cómo alcanzar una precisión de profundidad de ±50 μm
El backdrilling elimina físicamente este stub parasitario. Utilizando husillos especiales Schmoll con servo control en eje Z y detección eléctrica de contacto, perforamos desde la cara inferior de la placa hasta la capa de señal objetivo. Nuestro proceso garantiza una precisión de profundidad de ±50 μm, asegurando que el stub residual quede por debajo de 200 μm. Cada panel con backdrill se somete a metrología automatizada 3D por rayos X para verificar la distancia exacta entre el final del taladro y la capa crítica de señal.
Reglas DFM para backdrilling high-speed
Los agujeros backdrilled no pueden alojar pines de componentes through-hole. Los ingenieros deben dejar suficiente separación dieléctrica entre la capa de señal y el punto de parada del backdrill, y la broca de backdrill se sobredimensiona intencionadamente para limpiar por completo el barril de cobre metalizado. Nuestro equipo de ingeniería ayuda a gestionar estas restricciones en flujos de Altium, Cadence y Mentor.
Activación química
La intensa fricción de una broca girando a 150,000 RPM funde la resina epoxi dentro de la matriz FR-4 y extiende ese plástico fundido sobre los bordes expuestos de cobre de las capas internas. Si no se trata, el resin smear actúa como aislante eléctrico y provoca circuitos abiertos catastróficos dentro del barril de la vía. El desmear es innegociable para una interconexión fiable.
Permanganato alcalino para FR-4
Para laminados orgánicos estándar, utilizamos una rigurosa línea de tres etapas con permanganato alcalino. El proceso hincha la resina, elimina químicamente el smear y neutraliza los residuos mientras controla el etch-back entre 0.5 y 1.0 mil, creando un anclaje robusto para el posterior cobre químico.

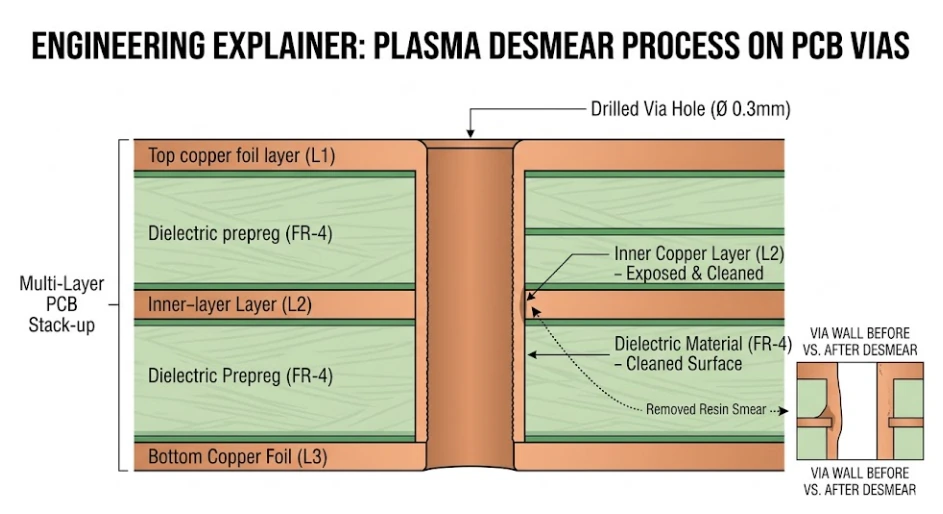

Plasma desmear para PTFE / RF de alta frecuencia
Los materiales de alta frecuencia de Rogers, Taconic y Syneon dependen en gran medida del PTFE y de rellenos cerámicos. El PTFE es químicamente inerte, por lo que procesamos estas construcciones en cámaras especializadas de plasma al vacío usando CF4 y O2 para calcinar el smear y texturizar la superficie del fluoropolímero. Esto es esencial para la adhesión del metalizado IPC Class 3 en placas 5G mmWave y radares aeroespaciales.
Diseño arquitectónico
Seleccionar la tecnología de vía correcta determina el coste de la placa, la integridad de señal y la complejidad de laminación. Esta es la referencia definitiva para estrategias de enrutado avanzadas.
| Tecnología de vía | Definición estructural | Método principal de proceso | Caso de uso B2B de ingeniería |
|---|---|---|---|
| Through-hole (PTH) | Penetra de arriba abajo con barril completo de cobre | Taladrado mecánico CNC | Distribución de potencia, enrutado estándar de señal, componentes through-hole |
| Blind via | Capa exterior que termina en una capa interna | Taladrado mecánico o láser | Fan-out de alta densidad y recuperación de espacio de enrutado |
| Buried via | Completamente encapsulada entre capas internas | Taladrado mecánico sobre sublaminación | Cruzar canales de enrutado interno de alta densidad |
| Microvía apilada | Múltiples vías láser construidas directamente una sobre otra | Ablación láser + VIPPO | Densidad extrema, BGA de 0.35 mm, ELIC any-layer |
| Microvía escalonada | Vías láser desplazadas en capas secuenciales | Ablación láser | Mejor fiabilidad en ciclos térmicos que la apilada |
| Skip via | Vía láser que atraviesa dos capas dieléctricas | Láser de alta energía | Saltar rápidamente un plano de tierra |
| Via-in-Pad (VIPPO) | Vía colocada dentro de un pad SMD, rellena y metalizada plana | Taladrado mecánico / láser + planarización | Escape de BGA de paso fino y prevención del solder wicking |
| Vía con backdrill (CDD) | PTH con el stub de cobre no utilizado mecanizado | Contrataladrado controlado en eje Z | Canales SerDes de 25G / 56G / 112G |
| Matriz de vías térmicas | Rejilla densa de agujeros metalizados bajo un thermal pad | Taladrado mecánico CNC | Extracción de calor en IC de potencia GaN / SiC |
| Orificio press-fit | PTH de tolerancia extremadamente estricta para pines soldados en frío | Taladrado CNC + control estricto de metalizado | Conectores automotrices y headers de backplane |
Combinar vías ciegas, enterradas y microvías apiladas transforma una placa de un solo ciclo de laminación en una construcción compleja de laminación secuencial. Consulte con nuestro equipo de ingeniería para equilibrar densidad de enrutado, fabricabilidad y coste.
Sectores industriales
Cada industria impone distintos estándares de fiabilidad de vías. Adaptamos los perfiles de taladrado, metalizado y verificación a cada certificación y exigencia de rendimiento.
Los switches hyperscale exigen placas de más de 30 capas con más de 50,000 impactos de taladro. Los backplanes de alto número de capas dependen de backdrilling ±50 μm y metalizado de alta relación de aspecto para preservar la integridad de señal en canales Megtron largos.
Las ECU críticas para seguridad dependen en gran medida de conectores press-fit sin soldadura. Mecanizamos estos orificios con tolerancia de ±0.05 mm y los combinamos con acabados superficiales de estaño o plata por inmersión para lograr un rendimiento hermético de soldadura en frío.
El hardware de vuelo requiere fiabilidad absoluta de las vías. Cada lote de producción se somete a microseccionado destructivo para demostrar cero pull-away, cero resin smear y recubrimiento de cobre conforme en construcciones multicapa de alta fiabilidad.
Whitepaper técnico de APTPCB
Para arquitectos técnicos y lead hardware engineers, las definiciones estándar de PCB son insuficientes. Las secciones siguientes ofrecen un desglose técnico riguroso de la ciencia de materiales, la cinemática y las consecuencias electromagnéticas del proceso de taladrado de PCB tal como se ejecuta en la planta de APTPCB.
En diseño digital de alta velocidad, un plated through-hole no es solo una conexión de DC, sino una compleja red capacitiva e inductiva. Cuando una señal transiciona desde la capa 1 hasta una capa stripline interna en un backplane grueso, el barril inferior restante se convierte en una línea de transmisión sin terminar, o via stub. Este stub se comporta como un resonador de cuarto de onda y puede crear un nulo pronunciado en el perfil de insertion loss. El backdrilling de profundidad controlada elimina esa estructura resonante y suele ser obligatorio por encima de 25G, 56G y 112G.
Termodinámica del láser CO₂: operando en el espectro infrarrojo (~10.6 μm), el láser CO₂ transfiere energía térmica a los enlaces moleculares de la resina epoxi, provocando una vaporización rápida. Como el cobre es altamente reflectante en el espectro IR, la energía láser rebota sobre el target pad interno de cobre y evita daños. Este "mecanismo de parada" inherente hace que el CO₂ sea extremadamente rápido y eficiente para HDI estándar 1+N+1. Sin embargo, el tamaño del spot de un láser CO₂ está limitado por la difracción, por lo que diámetros de vía por debajo de 0.10 mm resultan difíciles.
Fotoquímica del láser UV: operando en el espectro ultravioleta (~355 nm), los láseres UV emplean "cold ablation". Los fotones de alta energía rompen directamente los enlaces moleculares tanto del polímero dieléctrico como de la lámina de cobre sin inducir gradientes térmicos masivos. Esto permite al láser UV cortar directamente a través de la capa exterior de cobre (Direct Laser Drilling, DLD), eliminando la necesidad de una etapa fotolitográfica de apertura de ventana. Además, la corta longitud de onda permite un spot focal excepcionalmente estrecho, capaz de generar microvías impecables de 0.075 mm (3 mil) con paredes laterales verticales, una necesidad absoluta para fan-out BGA de paso 0.35 mm en configuraciones ELIC any-layer.
El taladrado mecánico arrastra resina reblandecida sobre el cobre expuesto de las capas internas, y ese material debe eliminarse antes de la metalización. El FR-4 estándar responde bien a químicas de permanganato alcalino, mientras que el PTFE y otros dieléctricos RF requieren activación por plasma. Esto es especialmente importante en diseños de PCB de alta frecuencia y mmWave, donde una preparación deficiente de la pared del agujero compromete directamente la adhesión del metalizado y la fiabilidad a largo plazo.
Laminados PTFE/Teflón: el PTFE puro es blando y muy susceptible a la expansión térmica. Si la velocidad del husillo (RPM) es demasiado alta o la velocidad de avance (Infeed) demasiado baja, la broca permanece demasiado tiempo dentro del material y genera calor localizado. El PTFE se funde y se extiende por el agujero, para luego solidificarse de inmediato como una barrera lisa y químicamente inerte sobre las capas internas de cobre. Para evitar un smear catastrófico, utilizamos ciclos especializados de "peck drilling", perfiles de RPM reducidos y cargas de viruta agresivas, garantizando que el material sea cortado y evacuado antes de que se acumule calor.
El crecimiento de Conductive Anodic Filament (CAF) es un modo de fallo electroquímico catastrófico en el que los iones de cobre migran a lo largo de la interfaz entre epoxi y fibra de vidrio desde una vía ánodo de alto voltaje hacia una vía cátodo, provocando finalmente un cortocircuito interno. A medida que los diseños de PCB se vuelven más densos, el "web thickness" (distancia dieléctrica entre dos paredes de agujero perforado) se acerca peligrosamente a 0.15 mm.
El proceso de taladrado es el principal desencadenante mecánico del CAF. Si una broca desafilada es forzada a atravesar el laminado, rompe el enlace de silano entre el hilo de fibra de vidrio tejida y la resina epoxi circundante. Estas microfracturas crean caminos capilares huecos. Durante la operación en ambientes húmedos, la humedad penetra, disuelve las sales de cobre del proceso de metalizado y estas migran bajo polarización DC. APTPCB mitiga el CAF mecánicamente exigiendo comprobaciones de descentramiento del husillo a alta frecuencia (Total Indicator Reading, TIR < 10 μm) para evitar vibración de la broca, utilizando avances agresivos que cortan en lugar de empujar los haces de vidrio y empleando laminados premium high-Tg resistentes a CAF con tratamientos especiales de silano.
Taladrar un agujero profundo es solo la mitad del reto de ingeniería; depositar cobre uniforme dentro de ese agujero completa la interconexión. La relación de aspecto (AR) es la relación entre el espesor de la placa y el diámetro del agujero perforado. Un backplane de 8.0 mm de espesor con un agujero de 0.5 mm tiene una AR de 16:1.
En un baño estándar de electrodeposición DC, la densidad del campo eléctrico se concentra fuertemente en los bordes agudos de la entrada del agujero (efecto "dog bone"). Como resultado, el cobre se deposita rápidamente en la superficie, pero muy lentamente en el centro del barril profundo. En un agujero 15:1, un metalizado DC podría depositar 40 μm de cobre en la superficie, pero solo 10 μm en el centro, incumpliendo los mínimos de IPC Class 3 y creando un punto débil crítico susceptible a agrietarse durante el enorme choque térmico del wave soldering.
APTPCB supera las leyes de la física DC mediante Pulse-Reverse Electroplating. Los rectificadores entregan un pulso directo (depositando cobre), seguido inmediatamente por un pulso inverso de alta corriente (stripping anódico). Como el campo eléctrico es más intenso en la entrada del agujero, el pulso inverso elimina preferentemente el exceso de cobre en los bordes superficiales mientras deja prácticamente intacto el cobre del barril profundo. Al ciclar continuamente esta forma de onda pulse-reverse durante varias horas, "empujamos" el cobre hacia el interior de la vía, logrando una capacidad de penetración excepcional y garantizando un espesor uniforme de barril de cobre de 20-25 μm de arriba abajo, incluso en backplanes aeroespaciales de alta fiabilidad con relación 15:1.
FAQ
Cobertura global de ingeniería
Equipos de ingeniería de todo el mundo confían en APTPCB para el taladrado de precisión en todo el espectro de tipos de vía, desde prototipado rápido hasta escalado de producción masiva.
Placas para data center con más de 30,000 impactos de taladro, backdrilling controlado de ±50 μm para SerDes 112G y orificios press-fit para aplicaciones de backplane de servidor Tier-1.
Vías press-fit automotrices conforme a IATF 16949, microvías HDI para telecom y matrices de vías térmicas en placas de potencia de cobre pesado para accionamientos de motor industriales.
HDI any-layer para smartphones con microvías UV láser, placas de antena 5G mmWave con plasma desmear para PTFE y taladrado para placas de test de semiconductores.
Aviónica de defensa con vías de alta relación de aspecto bajo IPC Class 3 y placas satelitales LEO que requieren taladrado y procesado de PTFE de alta fiabilidad.
Comparta sus datos ODB++ o Gerber con APTPCB. Nuestros Technical Architects analizarán su arquitectura de vías, relaciones de aspecto, tolerancias de backdrilling y especificaciones press-fit para entregar un informe integral de viabilidad DFM y una cotización formal en 24 horas.
