Fabrication PCB et assemblage PCBA sur dossier
Fabricant de PCB et assemblage PCBA sur devis
APTPCB fabrique des PCB et assemble des PCBA à partir de votre dossier industriel, avec revue DFM/DFT, contrôles convenus et preuves de livraison définies.
Voir les éléments à fournirObtenir un devis immédiat
Un périmètre clair avant le prix
Le devis distingue fabrication du PCB, approvisionnement, assemblage, essais, intégration et documents attendus.
Aucune hypothèse silencieuse
Les incohérences de révision, données manquantes, substitutions et critères ouverts deviennent des questions à résoudre avant lancement.
Des preuves définies à l’avance
Inspections, essais, traçabilité et dossier de livraison sont reliés aux exigences convenues, pas à une promesse générique.
Fabrication PCB, assemblage PCBA ou prise en charge combinée
Commencez par le résultat attendu : carte nue, carte assemblée ou ensemble prêt pour votre intégration. Le dossier technique fixe ensuite le procédé, les contrôles et les responsabilités.
Fabrication de circuits imprimés
PCB rigides, flexibles, rigid-flex, HDI, RF ou thermiques : construction et tolérances sont validées sur dossier.
Explorer les solutions PCB →

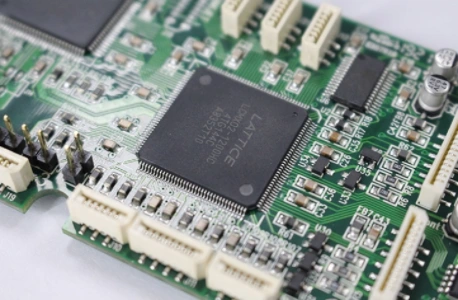

Assemblage de cartes électroniques
Approvisionnement convenu, SMT/THT, inspection et essais selon le plan du produit.
Explorer les services PCBA →Contrôle et essais
Méthodes, couverture et critères d’acceptation définis avant le lot.
Projets à forte contrainte
Rigid-flex, HDI, RF et thermique évalués selon le stack-up et l’usage.
Les choix techniques sont validés avant la mise en production
Technologies à évaluer
Familles de matériaux
Le matériau doit être choisi selon le stack-up, la fréquence, la température, le comportement mécanique, la finition et les exigences documentaires.
Cinq points de passage entre le dossier et la libération du lot
Chaque étape ferme une catégorie de risque avant d’engager la suivante : données, fabricabilité, composants, procédés puis acceptation.
1. Cadrage du dossier
- • Révisions PCB, BOM et données de placement alignées
- • Quantités prototype et série distinguées
- • Périmètre, planning et responsabilités explicités
2. Revue DFM et DFT
- • Stack-up, perçages, panelisation et finitions revus
- • Polarités, empreintes, fiduciels et données de placement contrôlés
- • Accès de test et critères d’acceptation clarifiés
3. Approvisionnement approuvé
- • MPN, fabricants et AVL vérifiés ligne par ligne
- • Alternatives soumises à approbation avant achat
- • Composants fournis par le client identifiés séparément
4. Fabrication et assemblage
- • Révision libérée utilisée comme référence de production
- • Instructions de procédé reliées au dossier
- • Écarts et non-conformités traités avant poursuite
5. Contrôle et libération
- • Inspection et essais exécutés selon le plan convenu
- • Résultats et écarts consignés dans le dossier demandé
- • Conditionnement et identification vérifiés avant expédition
La bonne technologie dépend de la contrainte dominante
Chaque famille de PCB impose des données d’entrée et des critères de validation différents. La faisabilité finale reste liée au dossier, au volume et au plan d’acceptation.
PCB rigide
- Stack-up et épaisseurs de cuivre
- Perçages, vias et métallisation
- Impédances et tolérances
- Critères d’acceptation de la carte nue
PCB rigid-flex
- Zones rigides, flexibles et transitions
- Coverlay, renforts et zones de pliage
- Empilement et séquence de lamination
- Rayon de courbure à qualifier
PCB flexible
- Usage statique ou dynamique
- Matériaux cuivre et diélectrique
- Renforts, connectique et finition
- Essais de flexion à définir
PCB HDI
- Architecture des microvias
- Empilement ou décalage des vias
- Laminations séquentielles
- Densité d’échappement et fiabilité
PCB thermique
- Chemin thermique attendu
- Diélectrique et isolation électrique
- Cœur aluminium, cuivre ou solution hybride
- Interface avec dissipateur à préciser
PCB céramique
- Substrat selon thermique et fréquence
- Métallisation et finition
- Compatibilité avec l’assemblage
- Contraintes mécaniques à qualifier
Le secteur définit les preuves, pas une formule marketing
APTPCB intervient au niveau PCB et PCBA. La qualification du produit fini, la conformité réglementaire et la validation système restent à définir et à démontrer par le donneur d’ordre.
Serveurs et centres de données
Stack-up, pertes, impédances, backdrill et coupons sont alignés avec le budget de canal défini par le client.
Électronique automobile
Les exigences de lot, changements, validation et dossier d’approbation doivent être précisées pour le programme concerné.
Dispositifs médicaux
Propreté, traçabilité et preuves de fabrication peuvent être intégrées au plan ; la conformité du dispositif reste au niveau système.
Équipements de communication
Matériau, stack-up, impédance et stratégie de coupon sont définis avec les contraintes RF du dossier.
Aérospatial et défense
Traçabilité, procédés spéciaux, inspection et contrôle des données sont contractuels ; les exigences d’export doivent être fournies par le client.
Contrôle industriel
Température, pollution, vibrations, protection, connectique et durée de vie orientent matériaux, assemblage et plan d’essai.
Outils et ressources avant la demande de prix
Utilisez les ressources disponibles pour repérer les données manquantes. La revue d’ingénierie et le devis restent les références pour la faisabilité du projet.
Visionneuse Gerber
Inspectez les couches, perçages et dimensions visibles avant d’envoyer le dossier.
Ouvrir la visionneuse →Calculateur d’impédance
Comparez des géométries préliminaires ; le stack-up de production doit ensuite être validé.
Faire une estimation →Visionneuse BOM
Repérez les lignes incomplètes, quantités incohérentes et références à clarifier.
Contrôler une BOM →Matériaux et fiches techniques
Comparez les familles de matériaux avant de figer le stack-up et les contraintes d’achat.
Voir les ressources →Questions de fabrication
Retrouvez les réponses sur fichiers, matériaux, assemblage, contrôles et préparation de commande.
Consulter la FAQ →Guides d’ingénierie
Approfondissez les choix de conception et de procédé avant la revue du dossier.
Lire les guides →Choix du périmètre
Quel parcours choisir pour votre projet PCB ou PCBA ?
Le bon modèle dépend de ce que vous fournissez, de ce qu’APTPCB doit livrer et de la partie qui approuve les décisions techniques.
| Parcours | Vous fournissez | APTPCB prend en charge | Point de libération |
|---|---|---|---|
| PCB nu | Données de fabrication, stack-up, quantités et critères d’acceptation. | Revue DFM, fabrication, contrôles convenus et conditionnement. | Dossier fabricable et critères de carte nue approuvés. |
| PCBA avec composants client | Dossier PCB/PCBA, composants, liste de colisage et règles de surplus. | Réception, kitting, assemblage, inspection et essais convenus. | Matériel reçu, quantités suffisantes et état acceptable. |
| PCBA avec sourcing partagé | BOM/AVL indiquant les lignes client et les lignes à acheter. | Sourcing des lignes convenues, contrôle des exceptions et assemblage. | Sources, alternatives, délais et responsabilités approuvés. |
| Prise en charge combinée | Dossier complet, exigences produit, volumes et règles de changement. | Coordination PCB, composants, assemblage, essais et dossier de livraison. | Révisions, plan de contrôle et périmètre documentaire figés. |
Maîtrise des décisions
Quels points doivent être figés avant chaque lancement ?
Une date de départ fiable vient d’un dossier libéré. Chaque point ouvert doit avoir un propriétaire et une décision.
| Point de passage | À vérifier | Blocage typique | Preuve attendue |
|---|---|---|---|
| Faisabilité PCB | Stack-up, matériaux, perçages, vias, impédances, panelisation et finition. | Tolérance ou construction incompatible avec le procédé retenu. | Réponse DFM et données de fabrication approuvées. |
| Préparation PCBA | BOM, AVL, empreintes, polarités, données de placement et dessins. | Révision incohérente, composant ambigu ou donnée de placement absente. | Dossier PCBA aligné et exceptions fermées. |
| Approvisionnement | Sources, alternatives, quantités, composants client et exigences de traçabilité. | Substitution non approuvée, pénurie ou quantité de réserve insuffisante. | BOM libérée et décisions d’achat consignées. |
| Contrôle et essai | Méthodes, couverture, critères, échantillonnage, fixtures et logiciels. | Exigence de test sans données, accès ou critère de réussite. | Plan d’inspection et d’essai approuvé. |
| Libération et expédition | Rapports, identification, emballage, quantité acceptée et traitement des écarts. | Document attendu non prévu ou non-conformité sans décision. | Dossier de libération conforme au devis et à la commande. |
Demande de prix comparable
Que faut-il envoyer pour un devis PCB ou PCBA comparable ?
Plus les données sont explicites, moins le prix dépend d’hypothèses différentes d’un fournisseur à l’autre.
| Bloc de données | Minimum à fournir | Décision rendue possible |
|---|---|---|
| Données PCB | Gerber X2/Job ou autre dossier convenu, fichiers de perçage, profil, plan coté et révision. | Vérifier couches, dimensions, perçages, contours et cohérence de version. |
| Stack-up et matériaux | Empilement, épaisseur, cuivre, matériau ou objectif électrique/thermique, finition et impédances. | Choisir une construction fabricable et chiffrer les contrôles nécessaires. |
| BOM et AVL | BOM modifiable avec MPN, fabricant, repères, quantités et règles de substitution. | Chiffrer le sourcing, identifier les risques et éviter les alternatives implicites. |
| Données d’assemblage | Pick-and-place/CPL, plan d’assemblage, polarités, faces, variantes et exigences de procédé. | Préparer placement, pochoir, programmation et instructions opératoires. |
| Qualité et essais | Références normatives, classe ou critères applicables, méthodes d’essai, couverture et livrables. | Évaluer outillage, temps de test, échantillonnage et preuves à remettre. |
| Volumes et calendrier | Quantités par révision, prototype/série, cadence prévue et date souhaitée. | Séparer coût de mise en route, achat matière, capacité et logistique. |
| Traçabilité et livraison | Codes lot/date, certificats exigés, sérialisation, emballage, destination et incoterm souhaité. | Définir les données réellement disponibles et le dossier d’expédition. |
Références et limites
Quelles normes citer dans un dossier PCB ou PCBA ?
Questions fréquentes avant un devis PCB ou PCBA
Réponses directes sur le périmètre, les fichiers, les contrôles et les responsabilités.
Pouvez-vous chiffrer uniquement des PCB nus ou aussi des cartes assemblées ?
Les deux périmètres peuvent être étudiés : PCB nu, assemblage avec composants fournis, sourcing partagé ou prise en charge combinée. Le devis doit préciser ce qui est inclus, les données attendues et les points d’approbation.
Quels fichiers faut-il fournir pour un devis de PCB ?
Fournissez les données de fabrication et de perçage, le profil, le stack-up, les matériaux ou objectifs fonctionnels, les épaisseurs de cuivre, les impédances, la finition, les tolérances, les quantités et la révision applicable.
Quelles données supplémentaires sont nécessaires pour un devis PCBA ?
Ajoutez une BOM modifiable, l’AVL, les données pick-and-place/CPL, les dessins d’assemblage, les polarités, variantes, règles de substitution, exigences de programmation, inspection, essai et traçabilité.
Comment les problèmes DFM ou DFT sont-ils traités ?
Les écarts sont transformés en questions ou recommandations avant lancement. Toute modification qui touche la fonction, la géométrie, le matériau, le composant, le test ou le critère d’acceptation doit être approuvée par la partie responsable.
Pouvez-vous acheter les composants de la BOM ?
Le sourcing peut être complet ou partagé. Les MPN, fabricants, AVL, sources, alternatives, quantités, composants client et exigences de traçabilité doivent être définis ; aucune substitution ne doit être implicite.
Quels contrôles et rapports sont fournis avec la commande ?
Ils dépendent du plan convenu. Le devis doit nommer les inspections, essais, critères, échantillonnage, rapports, certificats, données de traçabilité et règles de traitement des non-conformités réellement requis.
APTPCB prend-il en charge la certification du produit fini ?
Non. APTPCB peut fabriquer et assembler selon les exigences PCB/PCBA convenues, mais la validation système, la sécurité produit, les essais réglementaires, les homologations et l’aptitude à l’usage final restent sous la responsabilité du donneur d’ordre.
Un devis utile commence par un dossier explicite
Envoyez les révisions applicables, les quantités, les exigences d’acceptation et les livrables attendus. Les questions ouvertes seront identifiées avant engagement.
