Taconic Diélectriques avancés

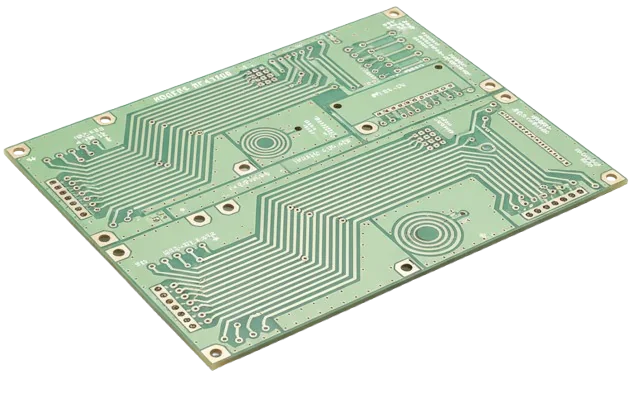

Taconic RF & Microwave PCB Fabrication

Fabrication de précision des stratifiés Taconic Advanced Dielectric Division — depuis la céramique thermodurcie RF-35 et les families à très faible perte TLY/TLX jusqu'au substrat à haute charge en céramique Dk CER-10 et aux préimprégnés de liaison polyvalents fastRise®. Notre usine traite chaque gamme de produits Taconic avec des flux de travail de gravure plasma validés, une ingénierie d'empilement hybride et une validation d'impédance TDR/VNA conçue pour les programmes militaires, aérospatiaux, 5G télécommunications et radars automobiles les plus exigeants. Nous stockons RF-35 en 10-60 mil, TLY-5A en 5-31 mil, fastRise® bondply et CER-10 en 20-40 mil pour un démarrage immédiat de la production.

Dk 2.17 - 10.0

Gamme diélectrique

Df < 0.0009

Perte ultra-faible (TLY)

Ligne PTFE complète

Traitement au plasma

Obtenir un devis immédiat

TLY / TLX / RF-35Série complète

Dépistage du plasmaPTFE Traitement

+/-0.5 milTolérance aux traces

fastRise® / TacLamLiaison hybride

TDR / VNAImpédance vérifiée

RF-35 En stockImmDémarrage immédiat

ISO 9001Qualité certifiée

IPC-6012 CL3Acceptation

TLY / TLX / RF-35Série complète

Dépistage du plasmaPTFE Traitement

+/-0.5 milTolérance aux traces

fastRise® / TacLamLiaison hybride

TDR / VNAImpédance vérifiée

RF-35 En stockImmDémarrage immédiat

ISO 9001Qualité certifiée

IPC-6012 CL3Acceptation

Partenaire de fabrication mondial RF

Taconic PCB Fabrication pour les innovateurs mondiaux RF et Microwave

En tant que fabricant leader de Taconic PCB, APTPCB fournit des substrats avancés PTFE et remplis de céramique aux équipes d'ingénierie en Amérique du Nord, en Europe et en Asie-Pacifique. Des entrepreneurs de la défense de la Silicon Valley développant des émetteurs-récepteurs satellite Ka-band aux ingénieurs automobiles européens concevant des systèmes radar 77 GHz ADAS, les performances micro-ondes fiables commencent par une fabrication de précision. La division diélectrique avancée de Taconic propose une gamme complète - de la série TLY/TLX à très faible perte aux séries RF-35 à charge céramique et à haute Dk CER-10.

Nous traitons ces matériaux PTFE avancés à l'aide de chambres de desmear au plasma dédiées, d'un acheminement de forets spécialisé à faible friction et d'une ingénierie d'empilement hybride (liaison des couches Taconic RF à la norme FR-4 à l'aide d'un préimprégné fastRise 27). En maintenant un stock interne massif de RF-35, TLY-5A et CER-10, nous contournons les longs délais de livraison des matériaux pour fournir un prototypage rapide et une production de masse évolutive avec une impédance validée TDR/VNA.

Taconic TLY-5A PTFE feuilles stratifiées dans un stockage à température contrôlée

Portefeuille de matériaux

Série Taconic et modèles que nous traitons

Notre usine détient des recettes de transformation validées pour chaque produit répertorié ci-dessous. Chaque série dispose de programmes de forage, de paramètres de gravure, de profils de stratification et de critères d'acceptation de qualité documentés dans notre base de données de production, ce qui rend cette bibliothèque réutilisable dans des PTFE PCB programmes également.

Série	Chimie de base	Gamme Dk	Df (Typ. @ 10 GHz)	Caractéristiques clés	Applications principales
TLY / TLY-5A	PTFE / verre E tissé	2.17 - 2.40	0.0009	Stratifié Taconic à plus faible perte. Le renfort en fibre de verre tissée offre une stabilité mécanique tandis que la matrice PTFE offre une perte diélectrique ultra faible. Variante TLY-5A optimisée pour une stabilité dimensionnelle améliorée. Nécessite un desmear au plasma pour une métallisation fiable. Très faible absorption d'humidité (0.02%).	Cartes satellite LNA, alimentations d'antenne multiéléments Ka-band, récepteurs large bande militaires EW, combineurs de puissance stripline, substrats d'étalonnage VNA
TLX	PTFE / verre E tissé	2.45 - 2.65	0.0019	PTFE à perte modérée avec Dk légèrement supérieur à TLY - permettant des géométries de trace microstrip plus compactes. Bon équilibre entre performances électriques et stabilité dimensionnelle. Dépistage au plasma requis.	Duplexeurs de stations de base et filtres passe-bande, diviseurs de puissance Wilkinson, réseaux de patchs GPS/GNSS, modules d'émission/réception radar
TLC	PTFE / verre E tissé (qualité économique)	2.95 - 3.20	0.0020	Point d'entrée PTFE à coût réduit pour les applications nécessitant des performances supérieures à FR-4 RF sans justifier la prime TLY. Un desmear au plasma est requis mais le traitement est moins exigeant que le TLY pur.	Modules frontaux Wi-Fi 6/7, cartes d'antenne Bluetooth, radios de surveillance industrielles en bande ISM, coordination automobile V2Xmm
RF-30 / RF-35	PTFE / verre E tissé / charge céramique	3.00 - 3.50	0.0018	Stratifié PTFE chargé de céramique (ORCER family). Dk 3.50 avec une tolérance étroite +/-0.05. Df notablement inférieur à Rogers RO4350B (0.0018 contre 0.0037). Plasma desmear recommended pour une fiabilité optimale. Compatible soudure sans plomb. RF-35A2 est la variante spécifiée la plus comm.	Antennes macro et petites cellules Sub-6 GHz 5G, palettes d'amplificateurs de puissance, récepteurs GPS, points d'accès d'entreprise WLAN, commercial général RF
CER-10 / CER-20 / CER-30	PTFE / charge céramique (haut-Dk)	10.0 - 30.0	0.0035	Une constante diélectrique extrêmement élevée permet d'utiliser des antennes et des filtres physiquement petits. Le chargement en céramique offre une excellente stabilité Dk en température. Dépistage au plasma requis. CER-10 (Dk 10) est le plus commseulement spécifié pour une miniaturisation extrême.	Antennes à résonateur diélectrique (DRA), filtres à cavité compacts, éléments d'alimentation d'antenne cornet, antennes patch miniaturisées GPS L1/L2
fastRise 27 / 27HF	Préimprégné de liaison thermodurci à faible perte	2.72	0.0014	Spécialement conçu comme préimprégné de liaison pour les constructions multicouches hybrides combinant des noyaux de signal PTFE avec des noyaux structurels FR-4. Le système de résine à faibles pertes minimise la dégradation du signal à l'interface de liaison. Compatible avec les cœurs Taconic et Rogers RF.	Cartes multicouches hybrides Taconic TLY/FR-4, liaison hybride Rogers RO4350B/FR-4, cartes numériques haute vitesse avec sections RF intégrées
TacLam	Film de liaison pur PTFE (non chargé)	2.10 - 2.35	0.0008	Film de liaison PTFE à très faible perte pour les constructions multicouches entièrement PTFE. Dk et Df correspondent étroitement aux matériaux de base TLY/TLX. Nécessite une gestion minutieuse du profil de presse de stratification (température et pression contrôlées avec précision).	Réseaux multicouches stripline All-PTFE pour transpondeurs satellite, panneaux d'antennes de radar de défense nécessitant un diélectrique PTFE uniforme
TF-260 / TF-290	PTFE / céramique (thermiquement améliorée)	2.60 - 2.90	0.0015 - 0.0020	Stratifiés PTFE thermiquement optimisés avec une conductivité thermique améliorée pour les applications d'amplificateurs de puissance où la propagation de la chaleur du substrat est importante. Dépistage au plasma requis.	Cartes d'amplificateur de puissance GaN et GaAs pour stations de base 5G, modules émetteurs haute puissance RF, amplificateurs montés sur tour (TMA)

Les noyaux RF-35 (10-60 mil), TLY-5A (5-31 mil), fastRise 27 et CER-10 (20-40 mil) sont stockés à APTPCB avec un revêtement en cuivre 1/2 oz et 1 oz ED. D'autres séries et épaisseurs non standards sont disponibles auprès des distributeurs agréés Taconic dans un délai de 5-10 jours ouvrés.

Référence d'ingénierie

Propriétés électriques et mécaniques détaillées

Données matérielles complètes pour les modèles les plus fréquemment demandés. Toutes les valeurs diélectriques mesurées à 10 GHz en utilisant la méthode du résonateur stripline serré selon IPC-TM-650 2.5.5.5, sauf indication contraire.

Propriété	TLY-5A	TLY-3	TLX-8	RF-35A2	CER-10	fastRise 27	Méthode d'essai
Dk @ 10 GHz	2.17 +/-0.02	2.33 +/-0.02	2.55 +/-0.04	3.50 +/-0.05	10.0 +/-0.25	2.72 +/-0.04	IPC-TM-650 2.5.5.5
Df @ 10 GHz	0.0009	0.0009	0.0019	0.0018	0.0035	0.0014	IPC-TM-650 2.5.5.5
Cond.Thermique. (W/m·K)	0.23	0.26	0.26	0.62	0.42	0.28	ASTM E1461
CTE X/Y (ppm/°C)	25	18	15	14	8	12	IPC-TM-650 2.4.41
CTE Z (ppm/°C)	280	280	280	30	20	40	IPC-TM-650 2.4.41
Absorption d'humidité (%)	0.02	0.02	0.02	0.06	0.05	0.03	IPC-TM-650 2.6.2.1
Résistance au pelage (lb/po)	6	8	8	8	5	6	IPC-TM-650 2.4.8
Tg (°C, DSC)	S.O. (PTFE)	S.O. (PTFE)	S.O. (PTFE)	>280	S.O. (PTFE)	>250	IPC-TM-650 2.4.25
Rigidité diélectrique (V/mil)	800	800	800	750	600	700	IPC-TM-650 2.5.6.2
Flammcapacité (UL 94)	V-0	V-0	V-0	V-0	V-0	V-0	UL 94
Plasma Desmear requis	Oui	Oui	Oui	Oui (Recommterminé)	Oui	N/A (préimprégné)	-

Données provenant des fiches techniques publiées par Taconic Advanced Dielectric Division. Les substrats PTFE n'ont pas de température de transition vitreuse significative (Tg). Le desmear au plasma est la norme industrielle pour garantir la fiabilité des substrats PTFE et PTFE remplis de céramique.

Comparaison RF-35 et RO4350B

Face-à-face : Taconic RF-35 contre Rogers RO4350B

RF-35 se positionne comme une alternative électrique fonctionnelle à RO4350B pour commercial RF en dessous de 10 GHz. Remarque : RF-35 est à base de PTFE tandis que RO4350B est un thermodurcissable à base d'hydrocarbures, ce qui signifie qu'ils ont des exigences de traitement différentes. Cette distinction est importante lors de la comparaison avec les Rogers RF workflows de stratifiés établis.

Propriété	Taconic RF-35A2	Rogers RO4350B	Rogers RO4003C	Comparaison et impact
Dk @ 10 GHz	3.50 +/-0.05	3.48 +/-0.05	3.38 +/-0.05	Essentiellement identique entre RF-35 et RO4350B.
Df @ 10 GHz	0.0018	0.0037	0.0027	RF-35 a 51 % de moins que Df - avantage significatif en matière de perte d'insertion.
Cond. Thermique	0.62 W/m·K	0.62 W/m·K	0.71 W/m·K	RF-35 et RO4350B correspondent ; RO4003C 15% plus élevé.
CTE Axe Z	30 ppm/°C	32 ppm/°C	46 ppm/°C	RF-35 légèrement meilleur que les deux options Rogers pour la fiabilité PTH.
Plasma requis	Oui (PTFE Plasma)	Non (FR-4 Chimique)	Non (FR-4 Chimique)	RO4350B utilise le desmear standard FR-4 ; RF-35 nécessite un plasma PTFE dédié.
Position des coûts	10-15% inférieur	Référence	Prime modérée	RF-35 est le plus rentable des trois.

Alors que RF-35 offre de meilleures performances en matière de perte électrique et des économies de coûts, sa matrice PTFE nécessite une carte mère performante dotée d'un équipement de desmear au plasma. APTPCB exploite des chambres à plasma dédiées pour traiter parfaitement RF-35.

Processus de fabrication

Flux de travail de fabrication spécialisés pour les substrats Taconic

Le traitement des matériaux Taconic PTFE nécessite des connaissances en matière d'équipement, de chimie et de processus qui vont au-delà de la fabrication standard FR-4. Notre usine aborde chaque étape critique de fabrication avec des équipements spécialement conçus et des recettes validées développées grâce à des années d'expérience en production avec ces matériaux de substrat spécifiques.

Chaque lot de production suit des procédures documentées avec une surveillance des paramètres en temps réel. Les données de processus, notamment les vitesses de perçage, les concentrations de produits chimiques de gravure, les ratios de gaz plasmagène, les températures de stratification, la composition du bain de placage et les résultats d'inspection, sont archivées par numéro de lot pour une traçabilité complète et une analyse d'amélioration continue.

Notre équipe d'ingénieurs CAM examine chaque conception entrante pour en vérifier la fabricabilité avant le début de la production, en fournissant un retour d'information DFM, des données de simulation d'impédance (Polar Si9000 avec les courbes Dk/Df du fabricant), des optimisation de l'empilement des recommandationsmmet des conseils de sélection des matériaux, sans frais supplémentaires.

Micrographie en coupe transversale d'une pile hybride Taconic et FR-4 PCB

Empilements de référence

Commsur Taconic Configurations de pile

Configurations représentatives avec des profils de presse validés et des chaînes d'approvisionnement établies. Configurations personnalisées bienvenues - contactez notre équipe d'ingénierie avec vos exigences spécifiques ou demandez une Taconic étude de stack-up.

Configuration	Calques	Noyaux de signaux	Structurel	Système de liaison	Applications
Pure TLY Stripline	2-4	TLY-5A toutes les couches	-	TacLam PTFE couche de liaison	Satellite LNA, substrats d'étalonnage, réseaux MIL-spec stripline
TLY Hybride	4-8	TLY-5A (couches de signaux)	FR-4 ou FR408HR	fastRise 27 préimprégné	Émetteurs-récepteurs SATCOM, panneaux multiéléments avec commande/alimentation numérique
Pur RF-35	2-6	RF-35A2 toutes les couches	-	Préimprégné de liaison RF-35	Panneaux d'antenne 5G, réseaux GPS/GNSS, point d'accès Wi-Fi cartes RF
RF-35 + FR-4 hybride	4-12	RF-35 (signal)	FR-4 (alimentation/terre)	FR-4 préimprégné + fastRise 27	Stations de base 5G avec frontaux radio numériques multibandes intégrés
CER-10 Monocouche	2	CER-10	-	-	Éléments DRA, filtres compacts, antennes patch high-Dk, réseaux correspondants
Mixte Taconic multibande	4-8	TLY (RF) + RF-35 (IF)	FR-4	fastRise 27 + TacLam	Émetteurs-récepteurs multibandes SATCOM, récepteurs large bande EW avec traitement IF
TLX Front-End Radar	2-4	TLX-8	-	TacLam	Modules T/R radar X-band et Ku-band, réseaux d'alimentation radar météo
RF-35 + Noyau métallique	2-4	RF-35 (signal)	Support en aluminium	Adhésif thermique	Cartes PA haute puissance nécessitant l'intégration d'un dissipateur thermique, cartes pilotes LED

Capacités de fabrication

Taconic-Contrôles de fabrication spécifiques

Six fonctionnalités principales qui différencient notre production Taconic de la fabrication PCB à usage général et maintiennent les constructions spécialisées RF alignées avec des fenêtres d'exécution rapides.

PTFE Desmear plasma et activation de surface

Les laminés Taconic TLY, TLX, CER et RF-35 sont à base de PTFE - chimiquement inertes par rapport à la chimie du desmear au permanganate alcalin standard utilisée dans le traitement FR-4. Notre usine exploite des chambres de traitement au plasma dédiées utilisant des mélanges de gaz O2/Ar contrôlés à des niveaux de puissance RF calibrés pour micro-rugosités la surface de la paroi du trou PTFE avant l'ensemencement autocatalytique du cuivre. Le résultat est une adhérence fiable du placage en barillet qui passe systématiquement le cycle thermique IST selon IPC-TM-650 2.6.26.

Programmes de forage modifiés pour les substrats PTFE

PTFE est un matériau thermoplastique souple - le perçage aux vitesses standard FR-4 génère une chaleur de friction qui étale le fluoropolymère fondu sur la paroi du trou, isolant la connexion en cuivre de la couche interne et provoquant des circuits ouverts ou une dégradation de la fiabilité. Nos recettes de forets PTFE utilisent une broche réduite RPM (généralement 40-60 % des réglages standard FR-4), des vitesses d'avance de charge de copeaux optimisées et des matériaux d'entrée/de secours spécialisés sélectionnés pour minimiser la formation de bavures et la génération de maculages.

Impédance contrôlée et gravure de précision

Les surfaces PTFE nécessitent des paramètres chimiques de gravure modifiés pour obtenir des bords de trace nets sans sous-dépouille des parois latérales ni rugosité qui augmentent la perte de conducteur aux fréquences micro-ondes via le mécanisme d'effet cutané. Notre processus de gravure humide maintient une tolérance de largeur de ligne de trace comprise entre +/-0.5 mil (12.7 um) sur les substrats TLY et TLX, préservant les cibles d'impédance différentielle 50 ohms asymétriques et 100 ohms avec une tolérance totale supérieure à +/-7 %.

Ingénierie et stratification du stack-up hybride

Différents produits Taconic nécessitent différents profils de presse à plastifier. Les piles hybrides combinant des couches de signal Taconic PTFE avec des noyaux structurels FR-4 nécessitent des profils de presse qui satisfont simultanément les deux systèmes de matériaux sans surdurcir le FR-4 ou sous-lier l'interface PTFE. Nos ingénieurs CAM modélisent l'impédance à chaque limite diélectrique, sélectionnent les matériaux de liaison appropriés (comme fastRise 27) et équilibrent l'inadéquation CTE entre PTFE et FR-4.

Stockage et cuisson à humidité contrôlée

Tous les stratifiés Taconic PTFE subissent des cycles de cuisson de pré-laminage documentés conformément aux directives de manipulation des matériaux de Taconic avant d'entrer dans la presse de laminage. Les paramètres de cuisson typiques sont de 2-4 heures à 105-120 °C dans des fours à convection à air pulsé calibrés. Même de petites quantités d'humidité absorbée augmentent de manière mesurable Dk et Df, modifiant ainsi l'impédance. Le matériel entrant est stocké dans notre entrepôt climatisé maintenu en dessous de 45% d’humidité relative.

Sélection de la finition de surface RF et contrôle PIM

Nos recommandations : immersion argent (5-15 uin Ag) pour la résistivité de surface la plus faible sur les traces de signal RF - impact minimal sur la perte de profondeur de la peau au-dessus de 1 GHz. ENIG (120-240 uin Ni / 2-4 uin Au) pour les assemblages nécessitant une compatibilité multi-refusion avec les composants BGA/QFN à pas fin. ENEPIG (avec barrière palladium) pour cartes d'antenne soumises à la qualification PIM. HASL n'est généralement pas recommandé pour les applications RF.

Qualité et validation

Qualité documentée à chaque étape de fabrication

Notre système de gestion de la qualité fonctionne sous la certification ISO 9001:2015 avec des critères d'acceptation IPC-6012 (classe 2 standard, classe 3 pour haute fiabilité) appliqués à chaque lot de production. L'inspection en cours de processus comprend l'inspection optique automatisée (AOI) aux étapes de la couche interne, de la couche externe et du masque de soudure ; tests de continuité électrique et d'isolement via une sonde ou un luminaire volant ; et une vérification dimensionnelle par rapport aux spécifications du client, en suivant le même PCB workflow de qualité discipliné que celui utilisé dans nos programmes de production.

Pour les constructions à impédance contrôlée, des coupons d'impédance mesurée TDR sont inclus sur chaque panneau de production avec des données de mesure enregistrées par rapport à des cibles de simulation. Les options de validation étendues incluent le balayage des paramètres S VNA sur des véhicules de test dédiés (perte d'insertion, perte de retour, phase de DC à 40 GHz), l'analyse micrographique en coupe transversale avec annotations dimensionnelles, les tests de fiabilité IST selon IPC-TM-650 2.6.26 et les packages de documentation complets IPC-6012 Classe 3.

Pour les programmes automobiles, nous suivons les pratiques de qualité IATF 16949. Pour les programmes d'aérospatiale et de défense, des ensembles de documentation étendus comprenant des rapports de tests environnementaux (choc thermique, résistance à l'humidité, vibrations), des micrographies en microsection et une traçabilité sérialisée depuis le lot de matières premières jusqu'à l'inspection finale de l'expédition sont disponibles.

Station de mesure des paramètres S VNA pour validation Taconic

Applications industrielles

Où servent les Taconic PCB

Les substrats Taconic servent les applications les plus exigeantes sur les marchés des télécommunications, de l'automobile, de l'aérospatiale, de la défense, des centres de données, du médical et de l'industrie, en particulier dans les programmes avancés d'antenne PCB.

Télécommunications

5G et infrastructure sans fil

Panneaux d'antennes massifs MIMO et réseaux d'alimentation de formation de faisceaux pour les stations de base sub-6 GHz (3.5/4.9 GHz) et mmWave (28/39 GHz) 5G. RF-35 offre des performances équivalentes à RO4350B avec des prix compétitifs et des délais de livraison plus courts pour les séries de production en grand volume.

Satellite et espace

Bornes SATCOM et LEO

Bornes VSAT, extrémités avant RF, bornes utilisateur multiéléments LEO (Starlink, OneWeb) et cartes d'amplificateur de puissance de transpondeur GEO. La perte ultra faible de TLY-5A (Df 0.0009 à 10 GHz) préserve le budget du maillon de la chaîne de réception là où chaque 0.1 dB compte.

Défense

Radar militaire et guerre électronique

Modules d'émission/réception radar AESA, récepteurs à large bande de guerre électronique et réseaux jamming. Les substrats TLX et TLY ont un héritage MIL-qualified sur des plates-formes opérationnelles exigeant une fiabilité sur le terrain de 20+ ans sous des cycles thermiques extrêmes.

Automobile

24 GHz et 77 GHz ADAS Radars

Extrémités avant du capteur radar automobile à courte et longue portée. La constante diélectrique élevée du CER-10 (Dk 10.0) permet d'obtenir des éléments de patch d'antenne 77 GHz physiquement compacts qui s'adaptent à des géométries de boîtier de capteur sévèrement contraintes.

Tests et mesures

Étalons d’étalonnage et de référence

Substrats d'étalonnage VNA, étalons de lignes de transmission de référence et interposeurs de stations de sonde. Les propriétés diélectriques étroitement contrôlées du TLY-5A (variation du Dk inférieure à +/-0.5 %) en font le substrat préféré pour les appareils de mesure de qualité métrologique.

Industriel et IoT

Connectivité sans fil et bande ISM

Modules frontaux Wi-Fi 6/7, cartes concentrateurs LoRaWAN et radios de surveillance industrielles en bande ISM (915 MHz, 2.4 GHz, 5.8 GHz). TLC et RF-35 offrent des performances RF adéquates à des niveaux de coûts adaptés à l'IoT commercial à grand volume.

Guide de sélection des matériaux

Comment choisir le bon matériau Taconic pour votre conception

Le stratifié Taconic optimal dépend de trois facteurs principaux : la fréquence de fonctionnement, la perte d'insertion acceptable et la sensibilité au coût. Voici un cadre de sélection pratique basé sur notre expérience de fabrication sur des milliers de versions de Taconic pour les applications haute fréquence PCB.

En dessous de 6 GHz, projets sensibles aux coûts - RF-35

Pour les applications commerciales RF fonctionnant en dessous de 6 GHz - y compris sub-6 GHz 5G NR (bandes n77/n78/n79), Wi-Fi 6E, GPS/GNSS L1/L2/L5, Bluetooth 5.x et les conceptions générales de bandes ISM - RF-35 est le premier naturel choix. Il offre des performances diélectriques de classe RO4350B (Dk 3.50, Df 0.0018 à 10 GHz). S'il nécessite un désenrobage plasma pour plus de fiabilité, son coût global (matériau + traitement) reste très compétitif pour une production en série. Le matériel est stocké à APTPCB pour un démarrage immédiat de la production.

6-20 GHz avec budget de perte modéré - TLX

Lorsque la fréquence de fonctionnement se déplace dans la plage 6-20 GHz - couvrant les applications C-band (4-8 GHz), X-band (8-12 GHz) et les applications inférieures Ku-band (12-18 GHz) telles que le radar de surveillance militaire mil, le radar météorologique, le traitement satellite IF et les radios de liaison point à point - TLX (Dk 2.45-2.65, Df 0.0019 à 10 GHz) offre un bon équilibre entre performances de perte et coût. TLX est un substrat PTFE nécessitant un desmear au plasma, mais son Dk plus élevé par rapport au TLY permet des largeurs de trace microstrip plus compactes, réduisant ainsi l'encombrement de la carte.

Au-dessus de 20 GHz ou là où une perte ultra-faible est requise - TLY-5A

Pour les applications fonctionnant au-dessus de 20 GHz - y compris Ka-band SATCOM (26.5-40 GHz), les liaisons point à point en bande E (71-86 GHz), les radars military Ka/Q-band et toute conception où la perte d'insertion est la contrainte de performance contraignante - TLY-5A (Dk 2.17, Df 0.0009 à 10 GHz) offre la perte diélectrique la plus faible absolue de Taconic. Il s'agit de l'équivalent direct du Taconic au Rogers RT/duroid 5880, et notre usine traite les deux matériaux avec des flux de travail identiques de desmear, de perçage et de stratification au plasma.

Antennes miniaturisées et applications High-Dk - CER-10

Lorsque les dimensions physiques de l'antenne ou du filtre doivent être minimisées - par exemple, dans les boîtiers de capteurs radar automobiles 77 GHz ou les antennes intégrées dans les appareils portables - CER-10 (Dk 10.0) permet aux éléments d'antenne d'environ 1/sqrt(10) ~ 0.32x la dimension linéaire d'une conception équivalente sur un substrat standard Dk 3.5. Le compromis est une perte diélectrique plus élevée (Df 0.0035 à 10 GHz) par rapport au PTFE pur, ainsi que la complexité de traitement supplémentaire du desmear plasma.

FAQ

Taconic PCB Fabrication FAQ

Comment Taconic TLY-5A se compare-t-il à Rogers RT/duroid 5880 en pratique ?

Les deux sont des stratifiés PTFE en verre tissé avec des spécifications publiées très similaires - Dk environ 2.17-2.20 et Df en dessous de 0.001 à 10 GHz. D'après notre expérience de production sur des centaines de versions, ils offrent des performances RF équivalentes lorsqu'ils sont traités avec les mêmes flux de travail de desmear plasma et à impédance contrôlée. Notre usine utilise des recettes de traitement identiques pour TLY-5A et RT/duroid 5880. Le choix pratique dépend généralement de la disponibilité des matériaux et du prix unitaire pour la quantité requise.

RF-35 est-il un véritable remplacement immédiat de Rogers RO4350B ?

Électriquement, oui. Côté fabrication, non. RF-35A2 correspond à la constante diélectrique nominale de RO4350B (3.50) et offre un facteur de dissipation nettement inférieur (0.0018 contre 0.0037 à 10 GHz). Cependant, étant donné que RF-35 est un matériau ORCER à base de PTFE, il nécessite un dessouchage au plasma pour une métallisation fiable, tandis que RO4350B est une résine d'hydrocarbure qui est traitée avec la chimie standard du permanganate FR-4. Notre usine gère facilement les deux, mais vous ne pouvez pas simplement les échanger dans une maison de cartes FR-4 standard sans les capacités plasma PTFE.

Quels matériaux Taconic stockez-vous pour un démarrage immédiat de la production ?

Nous stockons les produits Taconic suivants dans notre installation climatisée : noyaux RF-35 et RF-35A2 dans les épaisseurs 10, 20, 30 et 60 mil ; Noyaux TLY-5A dans les épaisseurs 5, 10, 15, 20 et 31 mil ; Préimprégné de liaison fastRise 27 dans les épaisseurs 2, 3 et 4 mil ; et noyaux CER-10 dans les épaisseurs 20, 25 et 40 mil. Les articles non stockés peuvent être expédiés depuis le réseau de distribution agréé de Taconic dans un délai de cinq à dix jours ouvrables en fonction de la région géographique et de la disponibilité actuelle, tandis que les versions en stock peuvent être transférées directement vers les flux de production pilotes.

Les substrats Taconic PTFE peuvent-ils être hybridés avec des constructions FR-4 ou à support métallique ?

Oui, la construction hybride fait partie de nos configurations Taconic les plus fréquemment construites. Les couches de signal TLY ou TLX PTFE se lient aux noyaux structurels FR-4 à l'aide d'un préimprégné de liaison Taconic fastRise 27, qui fournit une interface de liaison à faible perte (Df 0.0014). Nos ingénieurs CAM équilibrent l'inadéquation CTE entre PTFE (axe Z CTE ~280 ppm/°C) et FR-4 (~45 ppm/°C) en concevant des empilements symétriques mm. Pour la gestion thermique, nous construisons également des couches de signal RF-35 ou TLY liées à des plaques de support en aluminium.

Quelles finitions de surface recommandez-vous pour les panneaux Taconic PTFE RF ?

L'argent Immersion (5-15 uin Ag) est notre valeur par défaut pour les traces de signaux haute fréquence RF - il offre la résistivité de surface la plus faible, minimisant la perte de conducteur par effet cutané au-dessus de 1 GHz. Le ENIG (120-240 uin Ni / 2-4 uin Au) est recommandé lorsque l'assemblage comprend des composants à pas fin nécessitant une capacité multi-refusion. ENEPIG est spécifié pour les cartes d'antenne qui doivent réussir la qualification PIM. HASL n'est généralement pas recommandé pour les applications RF sur tout substrat Taconic en raison de la rugosité de la surface.

Quels sont les délais de livraison typiques pour les prototypes Taconic PCB ?

Pour les constructions utilisant des matériaux stockés (RF-35, TLY-5A, CER-10 en épaisseurs standards), les délais de réalisation des prototypes sont de : panneaux simples bicouches : 3-5 jours ouvrés ; multicouche (4-8 couches) : 7-10 jours ouvrables ; constructions hybrides complexes Taconic/FR-4 : 10-14 jours ouvrés. Si le modèle ou l'épaisseur Taconic spécifié n'est pas dans notre inventaire, ajoutez le délai d'approvisionnement du matériel (5-10 jours ouvrables). Pour les programmes urgents, nous proposons un traitement accéléré avec une planification de production prioritaire.

Outil interactif

Taconic Sélecteur rapide de matériau

Parcourez tous les modèles de stratifié Taconic avec spécifications. Données provenant des fiches techniques publiées par Taconic.

Choisissez un modèle Taconic

Modèle

Sélectionnez un modèle pour afficher les spécifications.

Portée mondiale de l’ingénierie

Taconic PCB Fabrication pour les ingénieurs du monde entier

Des panneaux d'antenne RF-35 5G aux cartes TLY-5A militaires EW, APTPCB expédie les Taconic PCB aux équipes d'ingénierie sur quatre continents. Les devis en ligne et l'examen 24-hour DFM simplifient les achats internationaux.

Amérique du Nord

USA · Canada · Mexique

Les entrepreneurs de la défense, les OEM de télécommunications et les startups de matériel informatique à travers le US et le Canada comptent sur APTPCB pour les prototypes et les constructions de NPI. Examen DFM le jour même. La documentation ITAR-aware est disponible sur demande.

Défense5GITAR-Aware

Europe

Allemagne · UK · Suède · France

Les fournisseurs de radars automobiles en Allemagne, les équipes d'électronique de défense du UK et de la France, ainsi que les laboratoires de R&D sans fil scandinaves s'approvisionnent en prototypes et en cartes destinées à la production via notre plateforme.

ADAS RadarSystèmes EWTélécom

Asie-Pacifique

Japon · Corée du Sud · Taïwan · Inde

Les fabricants de stations de base 5G, les développeurs de terminaux satellites et les startups de matériel informatique de APAC utilisent notre plateforme de devis en ligne pour les prototypes et NPI fonctionne avec la réponse 24-hour DFM.

5G InfraSatelliteNPI

Israël et Moyen-Orient

Israël · UAE · Arabie Saoudite

Les programmes de radar aérospatial, de défense EW et SATCOM dans la région s'appuient sur nos packages de documentation de qualification étendus et sur la traçabilité des matériaux pour la conformité des achats de défense.

AérospatialeRadar de défenseSATCOM

Démarrez votre projet Taconic PCB

Partagez vos fichiers Gerber, vos exigences matérielles, vos cibles d'impédance et vos spécifications de performances. Notre équipe d'ingénierie vous renverra une proposition de cumul validée, un examen DFM et un devis détaillé dans un délai d'un jour ouvrable.
