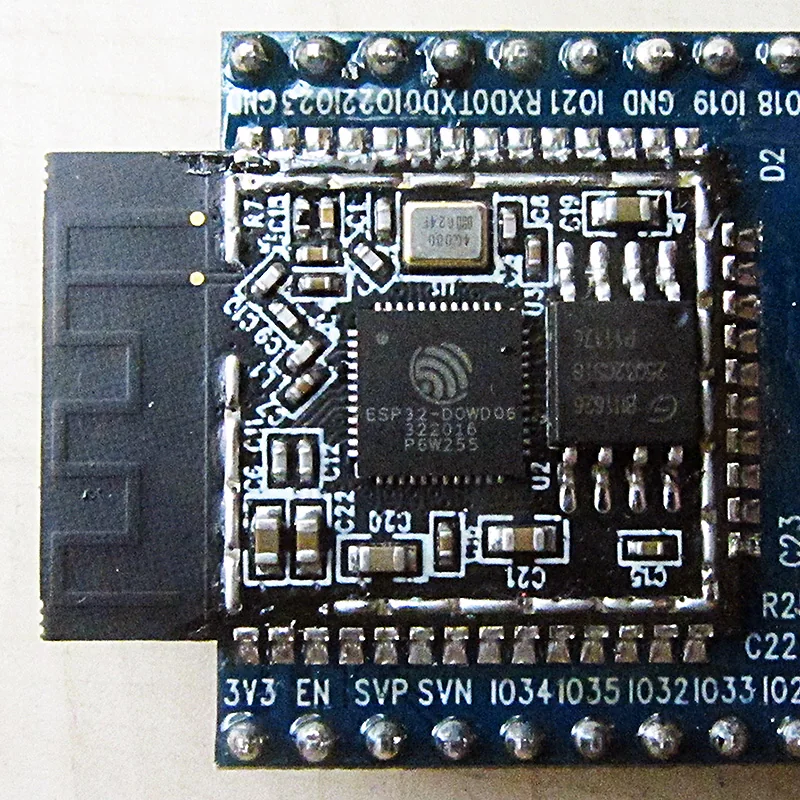

Bluetooth-Zugangs-Leiterplatte

Wichtige Erkenntnisse

Definition: Eine Bluetooth-Zugangs-Leiterplatte (PCB) ist die zentrale Steuerungseinheit, die Bluetooth Low Energy (BLE)-Module mit Authentifizierungslogik integriert, um den physischen Zugang zu verwalten.
Kritisches Kriterium: Die Impedanzkontrolle (typischerweise 50Ω) ist der wichtigste Faktor für die HF-Signalintegrität und Reichweite.
Energieverwaltung: Bei batteriebetriebenen Einheiten muss der Ruhestrom (oft <5µA) durch sorgfältige Komponentenauswahl und Schlafmodus-Logik minimiert werden.
Interferenz: Eine ordnungsgemäße Erdung und Abschirmung sind unerlässlich, um Rauschen von benachbarten RFID Access PCB- oder QR Code Access PCB-Modulen zu verhindern.
Materialauswahl: Standard FR4 ist oft ausreichend für BLE (2.4GHz), aber eine strenge Toleranzkontrolle ist für das Antennenanpassungsnetzwerk erforderlich.
Validierung: Funktionstests müssen die RSSI (Received Signal Strength Indicator)-Verifizierung umfassen, nicht nur Konnektivitätsprüfungen.
Fertigung: APTPCB (APTPCB Leiterplattenfabrik) empfiehlt spezifische Oberflächenveredelungen wie ENIG, um flache Pads für HF-Komponenten mit feinem Rastermaß zu gewährleisten.

Was eine und 2,4-GHz- (BLUETOOTH)-Zugangs-Leiterplatte wirklich bedeutet (Umfang & Grenzen)

Das Verständnis der Kerndefinition ist der erste Schritt, bevor man sich mit technischen Metriken befasst. Eine Bluetooth-Zugangs-Leiterplatte ist nicht einfach eine Leiterplatte mit einem Bluetooth-Chip; sie ist eine spezialisierte Zugangsverwaltungs-Leiterplatte, die entwickelt wurde, um sichere Anmeldeinformationen zu verwalten, Signale von mobilen Geräten zu entschlüsseln und Verriegelungsmechanismen zu betätigen.

In modernen Sicherheitsökosystemen arbeitet diese Leiterplatte selten isoliert. Sie dient oft als "Master"-Controller, der mit einer Tastatur-Zugangs-Leiterplatte für die PIN-Eingabe oder einer RFID-Zugangs-Leiterplatte für die Unterstützung älterer Karten verbunden ist. Der Umfang einer Bluetooth-Zugangs-Leiterplatte umfasst das HF-Frontend (Antenne und Anpassungsnetzwerk), die Mikrocontrollereinheit (MCU) für die Verschlüsselung, Energiemanagementschaltungen und die Treiberschnittstellen für elektrische Türöffner oder Magnetschlösser.

Die Grenze dieser Technologie liegt in ihrer doppelten Anforderung: Sie muss ein robustes Hochfrequenz-(HF)-Gerät und ein sicherer Logik-Controller sein. Im Gegensatz zu einem handelsüblichen Bluetooth-Lautsprecher erfordert eine Bluetooth-Zugangs-Leiterplatte industrielle Zuverlässigkeit, Manipulationsschutzfunktionen und oft ein wetterbeständiges Design für den Außeneinsatz.

Wichtige Metriken (wie man Qualität bewertet)

Sobald der Umfang definiert ist, müssen wir quantifizieren, was eine hochwertige Leiterplatte ausmacht. Die folgenden Metriken bestimmen den Erfolg einer Bluetooth-Zugangs-Leiterplatte im Einsatz.

Metrik	Warum es wichtig ist	Typischer Bereich oder Einflussfaktoren	Wie man misst
HF-Impedanz	Fehlende Impedanzanpassung führt zu Signalreflexionen, reduziert die Reichweite und erhöht den Stromverbrauch.	50Ω ±10% (Standard für BLE-Antennen).	TDR (Zeitbereichsreflektometrie) an Testcoupons.
RSSI-Konsistenz	Stellt sicher, dass die "Entsperr-Distanz" für den Benutzer vorhersehbar ist (z.B. Telefon in der Tasche vs. Telefon in der Hand).	Von -50dBm bis -90dBm je nach Entfernung. Die Varianz sollte <3dB betragen.	Messung in der Absorberkammer oder Funktionstest in kontrollierter Umgebung.
Ruhestrom	Entscheidend für die Batterielebensdauer bei drahtlosen Smart Locks.	1µA bis 10µA im Schlafmodus.	Hochpräzises Multimeter oder Leistungsanalysator während der Schlafzyklen.
Dielektrizitätskonstante (Dk)	Beeinflusst die Signalgeschwindigkeit und die Breite der Impedanzleiterbahnen.	4.2 bis 4.6 (FR4). Stabilität über die Frequenz ist entscheidend.	Überprüfung des Materialdatenblatts und Stackup-Simulation.
Wärmeableitung	Hochleistungsregler oder Motortreiber können die Platine erwärmen, was die Stabilität des HF-Oszillators beeinträchtigt.	Max. Temperaturanstieg <20°C über Umgebungstemperatur.	Wärmebildkamera unter Volllast (Schlossbetätigung).
ESD-Schutz	Benutzer berühren das Gerät ständig; statische Entladung kann empfindliche HF-Chips zerstören.	±8kV Kontakt, ±15kV Luft (IEC 61000-4-2).	ESD-Pistolen-Simulation an exponierten Schnittstellen.

Auswahlhilfe nach Szenario (Kompromisse)

Metriken liefern die Daten, aber die Anwendungsumgebung bestimmt, welche Metriken priorisiert werden sollen. Nachfolgend sind gängige Szenarien für den Einsatz von Bluetooth-Zugangs-PCBs und die notwendigen Design-Kompromisse aufgeführt.

1. Batteriebetriebenes Smart Lock für Wohngebäude

Priorität: Extrem niedriger Stromverbrauch.
Kompromiss: Reduzierte HF-Sendeleistung zur Energieeinsparung.
Design-Fokus: Verwendung von bistabilen Relais, um konstanten Stromverbrauch zu vermeiden. LEDs minimieren.

2. Hochfrequentierter kommerzieller Büroleser

Priorität: Geschwindigkeit und Langlebigkeit.
Kompromiss: Höherer Stromverbrauch ist akzeptabel (üblicherweise kabelgebundene Stromversorgung).
Design-Fokus: Robustes Wärmemanagement für den Dauerbetrieb. Integration mit Sicherheitsausrüstungs-PCB-Standards für Brandmelder.

3. Torsteuerung für den Außenbereich

Priorität: Umweltbeständigkeit und Reichweite.
Kompromiss: Größere physische Abmessungen für schützende Schutzlackierung und Antennen mit höherem Gewinn.
Design-Fokus: Wasserdichtigkeit, UV-beständige Materialien und temperaturstabile Oszillatoren.

4. Hochsicherer Serverraum

Priorität: Verschlüsselung und Manipulationsschutz.
Kompromiss: Höhere Kosten aufgrund von Mehrschichtplatinen mit vergrabenen Vias für Sicherheitsnetze.
Design-Fokus: Physische Manipulationserkennungsschaltungen und Secure Element (SE)-Chips.

5. Multimodales Zugangsterminal

Priorität: Koexistenz von Signalen.
Kompromiss: Komplexes Layout zur Vermeidung von Interferenzen zwischen BLE, NFC und QR Code Access PCB-Kameras.
Designfokus: Strenge Abschirmgehäuse und physische Trennung der Antennenblöcke.

6. Unsichtbarer/Versteckter Leser (Hinter Trockenbauwänden)

Priorität: Maximale HF-Penetration.
Kompromiss: Die Richtwirkung wird zugunsten einer omnidirektionalen Leistung geopfert.
Designfokus: Externe Antennenanschlüsse mit hoher Verstärkung (U.FL/IPEX) anstelle von PCB-Leiterbahnantennen.

Vom Design zur Fertigung (Implementierungs-Checkpoints)

Nach Auswahl des richtigen Szenarios muss das Design ohne Qualitätsverlust in die Produktion überführt werden. APTPCB verwendet die folgenden Checkpoints, um sicherzustellen, dass die Designabsicht den Herstellungsprozess übersteht.

1. Stackup-Verifizierung

Empfehlung: Definieren Sie den Lagenaufbau frühzeitig, um den Abstand zwischen der HF-Leiterbahn und der Referenzmasseebene festzulegen.
Risiko: Wenn der Hersteller die Prepreg-Dicke ändert, schlägt die 50Ω-Impedanz fehl.
Akzeptanz: Genehmigen Sie den Stackup-Bericht des Herstellers vor dem Ätzen.

2. Antennen-Keep-Out-Bereich

Empfehlung: Stellen Sie sicher, dass jegliches Kupfer (Masse, Stromversorgung, Signale) von allen Schichten direkt unter der PCB-Antenne entfernt wird.
Risiko: Kupfer unter der Antenne wirkt als Abschirmung und eliminiert sofort die Signalreichweite.
Akzeptanz: Visuelle Inspektion der Gerber-Dateien und der Richtlinien für Antennen-PCBs.

3. Masseverbindungs-Via-Stitching

Empfehlung: Platzieren Sie Masse-Vias entlang der Kanten von HF-Übertragungsleitungen (Via-Fencing).
Risiko: Mangelnde Abschirmung ermöglicht das Einkoppeln von externem Rauschen in das Bluetooth-Signal.
Akzeptanz: Überprüfen Sie den Via-Abstand (typischerweise <1/20 der Wellenlänge).

4. Entkopplung der Stromversorgung

Empfehlung: Platzieren Sie Kondensatoren so nah wie möglich an den Stromversorgungs-Pins des BLE SoC.
Risiko: Spannungsrippel können den HF-Träger modulieren und Frequenzdrift verursachen.
Akzeptanz: Überprüfen Sie die Platzierung im 3D-Viewer oder in der Montagezeichnung.

5. Auswahl der Oberflächenveredelung

Empfehlung: Verwenden Sie ENIG (Electroless Nickel Immersion Gold).
Risiko: HASL (Hot Air Solder Leveling) ist zu uneben für kleine HF-Komponenten und Fine-Pitch-QFN-Gehäuse.
Akzeptanz: Geben Sie ENIG in den Fertigungsnotizen klar an.

6. Layout des Quarzoszillators

Empfehlung: Halten Sie den Quarz sehr nah am IC mit einer dedizierten Masseinsel.
Risiko: Parasitäre Kapazität auf den Quarzleitungen verhindert das Starten des Bluetooth-Radios.
Akzeptanz: Design Rule Check (DRC) für Leiterbahnlänge und Isolation.

7. Zugang zu Testpunkten

Empfehlung: Fügen Sie Testpunkte für UART/SWD und Stromschienen hinzu, aber halten Sie diese von HF-Leitungen fern.
Risiko: Stubs auf HF-Leitungen erzeugen Reflexionen.
Akzeptanz: Überprüfen Sie, dass Testpunkte nur auf DC-Leitungen liegen.

8. Panelisierungsstrategie

Empfehlung: Verwenden Sie V-Nut oder Mausbisse, die den Antennenbereich während der Trennung nicht belasten.
Risiko: Mechanische Belastung kann Keramik-Baluns reißen oder Antennen-Pads anheben.
Akzeptanz: Überprüfen Sie die Platinenzeichnung auf Spannungsentlastung in der Nähe empfindlicher Komponenten.

9. Lötstoppmasken-Definition

Empfehlung: Verwenden Sie LDI (Laser Direct Imaging) für eine präzise Maskenausrichtung.
Risiko: Eine in die Pads eindringende Maske führt zu schlechtem Löten von QFN-Chips.
Akzeptanz: Überprüfen Sie die Regeln für die Lötstoppmasken-Erweiterung (typischerweise 2-3 mil).

10. Komponentenbeschaffung

Empfehlung: Überprüfen Sie die Verfügbarkeit spezifischer HF-Induktivitäten und -Kondensatoren.
Risiko: Das Ersetzen von HF-Passivkomponenten durch "generische" Äquivalente ändert die Resonanzfrequenz.
Akzeptanz: Sperren Sie die Stückliste (BOM) für kritische HF-Teile.

Häufige Fehler (und der richtige Ansatz)

Selbst mit einer Checkliste treten bei Bluetooth Access PCB-Layouts häufig spezifische Fehler auf. Das Vermeiden dieser Fallstricke spart kostspielige Revisionszyklen.

1. Der Fehler "Floating Ground"

Fehler: Verwendung einer schwachen oder unterbrochenen Massefläche unter dem HF-Bereich.
Korrektur: Die Schicht unmittelbar unter der HF-Leiterbahn muss eine solide, ununterbrochene Massereferenz sein. Leiten Sie keine anderen Signale durch diese Referenzebene.

2. Das Gehäuse ignorieren

Fehler: Die Antenne perfekt im Freien abstimmen und sie dann in ein Kunststoff- oder Metallgehäuse einbauen.
Korrektur: Das Gehäuse verstimmt die Antenne. Lassen Sie einen Platzhalter für ein Anpassungsnetzwerk (Pi-Netzwerk) auf der Leiterplatte, um die Antenne nachdem die Platine im endgültigen Gehäuse ist, abzustimmen.

3. Rauschbehaftete Stromführung

Fehler: Verlegen des Schaltknotens des DC-DC-Wandlers in der Nähe der Bluetooth-Antenne.
Korrektur: Halten Sie Schaltnetzteile am gegenüberliegenden Ende der Platine vom HF-Bereich fern. Beauftragen Sie einen Anbieter für schlüsselfertige Bestückung, der die Bauteilplatzierung zur Rauschunterdrückung versteht.

4. Falsche Leiterbahnbreite für den Lagenaufbau

Fehler: Berechnung der Leiterbahnbreite basierend auf generischen FR4-Daten (Dk 4.5), aber Fertigung mit einem Material, das einen Dk von 4.2 hat.
Korrektur: Fragen Sie APTPCB nach den spezifischen Materialparametern, bevor Sie mit dem Layout beginnen.

5. Metall in der Nähe der Antenne

Fehler: Platzieren einer Batterie, einer Befestigungsschraube oder eines USB-Anschlusses direkt neben der Chipantenne.
Korrektur: Befolgen Sie strikt das Datenblatt des Herstellers für "Freiraum"-Zonen. Metall verstimmt die Antenne und blockiert die Strahlung.

6. Übersehen der Integration von mobilem Zugang

Fehler: Nur für Bluetooth zu entwerfen und die NFC-Anforderungen für die Mobile Access PCB-Funktionalität zu vergessen.
Korrektur: Wenn das Gerät Apple Wallet oder Android NFC unterstützt, stellen Sie sicher, dass die NFC-Loop-Antenne nicht destruktiv magnetisch mit der BLE-Antenne koppelt.

7. Schlechte thermische Entlastung auf Masseflächen

Fehler: Erdungspads des BLE-Moduls ohne thermische Entlastungsstege mit der Massefläche verbinden.
Korrektur: Obwohl feste Verbindungen gut für HF sind, verursachen sie beim Reflow kalte Lötstellen. Verwenden Sie thermische Entlastungen oder stellen Sie sicher, dass das Reflow-Profil für eine hohe thermische Masse angepasst wird.

Häufig gestellte Fragen

F: Kann ich Standard-FR4-Material für Bluetooth-Zugangs-PCBs verwenden? A: Ja, Standard-FR4 ist für 2,4-GHz-Bluetooth-Anwendungen akzeptabel. Sie müssen jedoch die Stackup-Höhe und die Leiterbahnbreite präzise steuern, um eine Impedanz von 50Ω aufrechtzuerhalten. Für höhere Leistung werden Materialien mit engerer Dielektrizitätstoleranz bevorzugt.

F: Was ist der Unterschied zwischen einer Bluetooth-Zugangs-PCB und einem Standard-BLE-Modul? A: Ein Standard-BLE-Modul ist nur das Funkgerät. Eine Bluetooth-Zugangs-PCB umfasst das Modul plus die Sicherheitslogik, Leistungsregelung, Treibersperren und Schnittstellen für andere Lesegeräte wie Keypad Access PCB-Einheiten.

F: Wie teste ich die Reichweite meiner PCB während der Fertigung? A: Sie können die volle Reichweite nicht an einer Produktionslinie testen. Verwenden Sie stattdessen einen "Golden Unit"-Vergleich oder einen kabelgebundenen HF-Test, um zu überprüfen, ob die Ausgangsleistung (TX) und die Empfindlichkeit (RX) innerhalb der Grenzwerte liegen.

F: Warum ist meine Bluetooth-Reichweite kurz, wenn die Platine installiert ist? A: Dies liegt oft am Gehäuse oder an der Montagefläche. Das Anbringen eines Lesegeräts an einem Metalltürrahmen kann die Antenne stark verstimmen. Möglicherweise benötigen Sie einen Abstandshalter oder eine spezielle Ferritplatte.

F: Unterstützt APTPCB das Flashen der Firmware für diese Platinen? A: Ja, wir unterstützen die IC-Programmierung als Teil des Montageprozesses. Sie stellen die Hex-/Bin-Datei und die Prüfsumme zur Verifizierung bereit.

F: Wie verhindere ich, dass jemand das Bluetooth-Signal hackt? A: Die Sicherheit wird auf Firmware- und Protokollebene gehandhabt (z. B. AES-128-Verschlüsselung). Die Leiterplatte muss jedoch "Secure Element"-Chips unterstützen und über Manipulationserkennungsschaltungen verfügen, um physische Umgehungen zu verhindern.

F: Kann ich RFID und Bluetooth auf derselben Leiterplatte kombinieren? A: Ja, das ist üblich. Die 13,56-MHz- (RFID) und 2,4-GHz- (Bluetooth) Antennen müssen jedoch sorgfältig platziert werden, um Interferenzen zu vermeiden.

F: Wie lange ist die Lieferzeit für einen Bluetooth-Zugangs-Leiterplattenprototyp? A: Die Standardlieferzeit für unbestückte Leiterplatten beträgt typischerweise 3-5 Tage. Für die vollständige Bestückung einschließlich der Komponentenbeschaffung sind es in der Regel 2-3 Wochen, abhängig von der Verfügbarkeit der Komponenten.

Glossar (Schlüsselbegriffe)

Begriff	Definition
BLE (Bluetooth Low Energy)	Eine energiesparende Variante der Bluetooth-Technologie, die für IoT und Zugangskontrolle verwendet wird.
Impedanzanpassung	Die Praxis, den Quell- und Lastwiderstand gleich (normalerweise 50Ω) zu machen, um die Leistungsübertragung zu maximieren.
RSSI	Received Signal Strength Indicator (Empfangssignalstärkeanzeige). Eine Messung der Leistung, die in einem empfangenen Funksignal vorhanden ist.
Balun	Eine Komponente, die symmetrische Signale (vom Chip) in unsymmetrische Signale (für die Antenne) umwandelt.
Leiterbahnantenne	Eine Antennenstruktur, die direkt in das PCB-Kupfer geätzt ist, was im Vergleich zu Keramikchips Kosten spart.
Chip-Antenne	Eine kleine Keramikkomponente, die als Antenne verwendet wird, Platz spart, aber einen spezifischen Masseabstand erfordert.
EMI (Elektromagnetische Interferenz)	Unerwünschte Geräusche oder Signale, die die Funktion der Leiterplatte stören.
NFC (Near Field Communication)	Eine drahtlose Kurzstreckentechnologie, die oft mit Bluetooth für `Mobile Access PCB`-Lösungen gekoppelt wird.
Wiegand-Protokoll	Ein älterer Verkabelungsstandard, der zum Verbinden von Kartenlesern mit Zugangscontrollern verwendet wird.
OSDP (Open Supervised Device Protocol)	Ein sichererer, bidirektionaler Kommunikationsstandard, der Wiegand ersetzt.
GPIO	General Purpose Input/Output-Pins auf der MCU, die zur Steuerung von LEDs, Summern und Relais verwendet werden.
DFM (Design for Manufacturing)	Die Ingenieurpraxis, PCB-Produkte so zu entwerfen, dass sie einfach herzustellen sind.
SoC (System auf einem Chip)	Eine integrierte Schaltung, die alle Komponenten eines Computers oder eines anderen elektronischen Systems (z.B. Funk + MCU) integriert.

Fazit (nächste Schritte)

Die Bluetooth-Zugangs-Leiterplatte ist die Brücke zwischen digitalen Zugangsdaten und physischer Sicherheit. Ob Sie ein eigenständiges Smart Lock oder ein komplexes vernetztes Lesegerät entwerfen, der Erfolg hängt vom Gleichgewicht zwischen HF-Leistung, Energieeffizienz und einem robusten mechanischen Design ab.

Um vom Konzept zur Produktion zu gelangen, benötigt APTPCB die folgenden Daten für eine umfassende DFM-Überprüfung und ein genaues Angebot:

Gerber-Dateien: Einschließlich aller Kupferschichten, Bohrerdateien und der Umrisse.
Lagenaufbau-Anforderungen (Stackup Requirements): Geben Sie Ihre gewünschte Enddicke und Impedanzkontrollleitungen an (z.B. 50Ω auf Schicht 1).
BOM (Stückliste): Heben Sie alle kritischen HF-Komponenten (Baluns, Quarzoszillatoren, Antennen) hervor, die nicht ersetzt werden dürfen.
Testanforderungen: Definieren Sie, ob Sie Firmware-Flashing oder funktionale RSSI-Tests benötigen.

Indem Sie diese Details frühzeitig berücksichtigen, stellen Sie sicher, dass Ihr Zutrittskontrollprodukt sicher, zuverlässig und marktreif ist.
