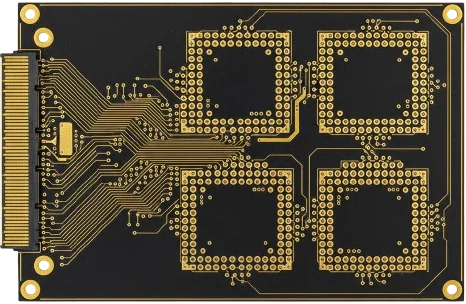

Materialien für High-Speed-Digital
APTPCB fertigt Megtron-Leiterplatten für impedanzkontrollierte 56G- und 112G-PAM4-SerDes-Kanäle. Wir entwickeln Spread-Glass-Aufbauten, VLP/HVLP-Kupfer, TDR/VNA- und COM/Augen-Analysen – für Backplanes mit über 40 Lagen.
Warum Entwickler Megtron spezifizieren
APTPCB fertigt High-Speed-Digitalleiterplatten mit Panasonics Megtron-Familie für SerDes-Backplanes und Kanaldesigns. Megtron 4 (Df ~0,005 bei 1 GHz) ist eine verlustarme FR-4-Alternative für PCIe Gen3/Gen4 und Anwendungen mit 10–25 Gbit/s. Megtron 6 (Df ~0,002) trägt 56G-PAM4-Backplanes und Switch-ASICs in Rechenzentren. Megtron 7 (Df ~0,0015 mit verbessertem Z-Achsen-CTE) zielt auf Backplanes mit hoher Lagenzahl, bei denen Microvia-Zuverlässigkeit und Signalintegrität gemeinsam bewertet werden müssen. Megtron U und Megtron 8 decken Designstudien für 112G/224G PAM4 ab.
Unser Engineering-Team erarbeitet Spread-Glass-Optionen (1035, 1067, 2116), VLP/HVLP-Kupferauswahl, lagenweise Dielektrikumsvorschläge, Kupferrauheitswerte für die Causal-RLGC-Modellierung und Polar-Si9000e-Impedanzsimulationen für High-Speed-Leiterplatten-Kanäle. Sequenzielle Lamination und vergrabene/blinde Microvia-Routen ermöglichen Backplanes mit über 40 Lagen; endgültiger Aufbau und Abnahmekriterien werden in der Aufbau- und Angebotsprüfung festgelegt.
Materialportfolio
Vergleichen Sie die für High-Speed-Digitalleiterplatten üblichen Megtron-Typen; die endgültige Material- und Glaswahl hängt von Kanal, Aufbau und Angebotsprüfung ab.
| Serie | Basischemie | Dk-Bereich | Df (typ. bei 10 GHz) | Kernmerkmale | Hauptanwendungen |
|---|---|---|---|---|---|
| Megtron 4 (R-5725 / R-5620) | Modifiziertes PPE-Harz / E-Glas | 3.8 | 0.005 | Verlustarme FR-4-Alternative. Tg 176 °C, Td 360 °C. Verarbeitbar mit Standard-FR-4-Anlagen und -Chemie. Bleifreie Prozessoptionen können im Angebot geprüft werden. Gutes Verhältnis von elektrischer Leistung und Kosten für Digitalanwendungen mittlerer Geschwindigkeit. | PCIe Gen3/Gen4, 10–25-Gbit/s-SerDes, Netzwerk-Router, Serverboards, Messgeräte |
| Megtron 6 (R-5775 / R-5670) | PPE-Harz / E-Glas (Standard- und Low-Dk-Glas) | 3.4 (N-glass) / 3.7 (E-glass) | 0.002 | Ultra-low-loss, Branchenmaßstab für High-Speed-Digital. Tg 185 °C, Td 410 °C. Verfügbar mit Standard-E-Glas oder Low-Dk-N-Glas. Hervorragende HDI- und thermische Leistung. FR-4-kompatible Verarbeitung. Spread-Glass-Gewebeoptionen zur Skew-Kontrolle. | 56G-PAM4-Backplanes, Rechenzentrums-Switches, 400G-Ethernet, AI/HPC-Verbindungen, High-Speed-IC-Tester |
| Megtron 7 (R-5785 / R-5680) | Fortschrittliches PPE-Harz / E-Glas (Standard- und Low-Dk-Glas) | 3.3 (N-glass) / 3.6 (E-glass) | 0.0015 | Ultra-low-loss der nächsten Generation mit verbessertem Z-Achsen-CTE für Zuverlässigkeit bei hohen Lagenzahlen. Tg 200 °C, Td 400 °C. Kann längere Kanaldesigns als Megtron 6 ermöglichen, wenn Aufbau und Verlustbudget es zulassen. IST-Microvia-Tests können für Backplanes mit hoher Lagenzahl eingeplant werden. | 112G-PAM4-Backplanes, 800G-Ethernet-Switches, HPC/AI-Server-Verbindungen, Hostboards für Switch-ASICs der nächsten Generation |
| Megtron 8 (R-5795 / R-5690) | Ultra-low-loss-Harz der nächsten Generation / E-Glas | 3.1 | 0.0012 | Panasonics neuester Ultra-low-loss-Typ für die anspruchsvollsten Kanäle der nächsten Generation. Tg 220 °C, Td 370 °C. Ausgelegt für 224G PAM4 und darüber hinaus. FR-4-kompatible Verarbeitung bleibt erhalten. | 224G PAM4, Co-Packaged-Optics der nächsten Generation, 1,6T-Ethernet, Verbindungen für fortschrittliche KI-Beschleuniger |
| R-1755V | High-Tg-FR-4-Epoxid / E-Glas | 4.4 | 0.016 | Panasonics Standard-High-Tg-FR-4-Basis. Tg 173 °C, Td 350 °C. Kostengünstige Option für unkritische Signallagen in Hybridaufbauten oder Anwendungen, in denen die elektrische Dämpfung nicht im Vordergrund steht. | Power-/Ground-Lagen in Hybridstacks, allgemeine Multilayer-Leiterplatten, unkritische Digitalanwendungen, kostensensible Anwendungen |
Kerne und Prepregs von Megtron 4, Megtron 6 (R-5775/R-5670) und Megtron 7 (R-5785/R-5680) sind mit gängigen Dicken, Glasgeweben (1035, 1067, 1078, 2116) und VLP/HVLP-Kupferoptionen spezifizierbar – vorbehaltlich der Angebotsbestätigung. Megtron 8 und Sonderkonstruktionen erfordern eine Verfügbarkeitsprüfung.
Technische Referenz
Umfassende Materialdaten für die am häufigsten angefragten Typen. Alle dielektrischen Werte wurden – sofern nicht anders angegeben – bei 10 GHz mit dem Clamped-Stripline-Resonator-Verfahren nach IPC-TM-650 2.5.5.5 gemessen. Datenquelle: veröffentlichte Herstellerdatenblätter.
| Eigenschaft | Megtron 4 | Megtron 6 (E-Glas) | Megtron 6 (N-Glas) | Megtron 7 (E-Glas) | Megtron 7 (N-Glas) | Megtron 8 | Prüfverfahren |
|---|---|---|---|---|---|---|---|
| Dk bei 1 GHz | 3.8 | 3.7 | 3.4 | 3.6 | 3.3 | 3.1 | IPC-TM-650 2.5.5.5 |
| Df bei 1 GHz | 0.005 | 0.002 | 0.002 | 0.0015 | 0.0015 | 0.0012 | IPC-TM-650 2.5.5.5 |
| Tg (°C, DSC) | 176 | 185 | 185 | 200 | 200 | 220 | IPC-TM-650 2.4.25 |
| Td (°C, TGA 5 %) | 360 | 410 | 410 | 400 | 400 | 370 | IPC-TM-650 2.4.24.6 |
| Entflammbarkeit (UL 94) | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 | UL 94 |
| Bleifrei-kompatibel | Ja | Ja | Ja | Ja | Ja | Ja | - |
| Plasma erforderlich | Nein | Nein | Nein | Nein | Nein | Nein | - |
| FR-4-kompatible Verarbeitung | Ja | Ja | Ja | Ja | Ja | Ja | - |
| Spread Glass verfügbar | Ja | Ja | Ja (alle) | Ja | Ja (alle) | Ja | - |
| Gängige Glasgewebe | 1080, 2116, 7628 | 1035, 1078, 2116 | 1035, 1078, 2116 | 1035, 1067, 2116 | 1035, 1067, 2116 | 1035, 1067, 2116 | - |
| Panasonic-Artikelnr. (Laminat) | R-5725 | R-5775 | R-5775(N) | R-5785 | R-5785(N) | R-5795 | - |
| Panasonic-Artikelnr. (Prepreg) | R-5620 | R-5670 | R-5670(N) | R-5680 | R-5680(N) | R-5690 | - |
Daten aus den veröffentlichten Datenblättern von Panasonic Industrial. Dk/Df-Werte gelten bei 1 GHz nach Panasonics Standardprüfverfahren. Megtron-Typen nutzen in der Regel Standard-FR-4-Laminationsparameter; der endgültige Entschmierungs- und Durchkontaktierungsprozess wird für die gewählte Konstruktion bestätigt.
Megtron 6 vs. I-Tera MT40
Bei 56G-PAM4-High-Speed-Designs vergleichen Entwickler häufig Megtron 6 mit Isola I-Tera MT40. Beide sind ultra-verlustarme Duroplaste, die sich wie Standard-FR-4 verarbeiten lassen, bieten aber je nach Aufbauanforderungen und der bereits im Programm qualifizierten Isola-Laminatfamilie unterschiedliche Vorteile.
| Eigenschaft | Megtron 6 (E-Glas) | Isola I-Tera MT40 | Vergleich & Auswirkung |
|---|---|---|---|
| Dk bei 10 GHz | 3.60 | 3.45 | I-Tera hat eine etwas niedrigere Dk und erlaubt damit geringfügig breitere Leiterbahnen bei 100-Ohm-Differenzialpaaren. |
| Df bei 10 GHz | ~0.004 (@10G) / 0.002 (@1G) | 0.0031 | Beide Laminate liefern ein sehr vergleichbares Einfügedämpfungsverhalten, das für 56G-Kanäle bestens geeignet ist. |
| Tg (Glasübergang) | 185 °C | 200 °C | I-Tera bietet eine etwas höhere Tg und damit ausgezeichnete thermische Zuverlässigkeit für Leiterplatten mit hoher Lagenzahl. |
| Verarbeitung | Standard-FR-4-Chemie | Standard-FR-4-Chemie | Beide machen das kostspielige und zeitaufwändige PTFE-Plasma-Desmear vollständig überflüssig. |
| Hybride RF-Nutzung | Überwiegend digitale Nutzung | Hervorragend | I-Tera ist gezielt auf thermische Kompatibilität mit Astra MT77 für RF/Digital-Hybridboards ausgelegt. |
Megtron 6 und I-Tera MT40 kommen beide für rein digitale Backplanes infrage; die passende Option hängt von Aufbau, Verlustbudget, hybriden RF-Anforderungen und der Angebotsprüfung ab.
Fertigungsprozess
Die Verarbeitung von Megtron-Materialien erfordert Anlagen, Chemie und Prozesswissen, die über die Standard-FR-4-Fertigung hinausgehen. Unser Team prüft vor der Produktion Material, Glas, Kupfer und Laminationroute, damit der freigegebene Aufbau dem genehmigten Stack-up entspricht.
Fertigungsprotokolle können Bohr-, Ätz-, Laminations-, Beschichtungs- und Prüfdaten umfassen, die der Charge oder Bestellung zugeordnet sind. Der gelieferte Protokollumfang wird im Angebot vereinbart und sichert die Rückverfolgbarkeit, ohne ein universelles Testpaket zu implizieren.
Unser CAM-Team prüft eingehende Designs vor der Freigabe auf Fertigbarkeit, Impedanzsimulations-Eingaben (Polar Si9000 mit Hersteller-Dk/Df-Kurven), Empfehlungen zur Aufbauoptimierung und Materialauswahl.
Referenz-Stack-ups
Repräsentative Konfigurationen zur technischen Diskussion. Endgültige Dielektrikumsdicke, Glasgewebe, Kupferrauheit, Pressprofil und Abnahmegrenzen werden anhand des freigegebenen Angebots bestätigt.
| Konfiguration | Lagen | Signalkerne | Struktur | Bondsystem | Anwendungen |
|---|---|---|---|---|---|
| Megtron 6 Vollaufbau | 4-20 | Megtron 6 auf allen Signallagen | - | Megtron-6-Prepreg | 56G-PAM4-Backplanes, Rechenzentrums-Switches, 400G-Ethernet |
| Megtron 7 Vollaufbau | 4-40 | Megtron 7 auf allen Signallagen | - | Megtron-7-Prepreg | 112G PAM4, 800G-Ethernet, HPC/AI-Verbindungen |
| Megtron 6 + Megtron 4 Hybrid | 4-20 | Megtron 6 (Signal) | Megtron 4 (PWR/GND) | Megtron-4-Prepreg | Kostenoptimierte High-Speed-Boards, Server-Backplanes |
| Megtron 6 + FR-4 Hybrid | 4-16 | Megtron 6 (Signal) | Standard-FR-4 (PWR/GND) | Standard-Prepreg | Kostensensible Netzwerktechnik, allgemeine High-Speed-Digital |
| Megtron 7 + N-Glas | 4-40 | Megtron 7 (N-Glas-Signal) | Megtron 7 (E-Glas-Struktur) | Megtron-7-Prepreg | Ultra-low-loss-Backplanes, Hostboards für Switch-ASICs der nächsten Generation |
| Megtron 8 Ultra-Low-Loss | 4-20 | Megtron 8 auf allen Signallagen | - | Megtron-8-Prepreg | 224G PAM4, Co-Packaged-Optics, 1,6T-Ethernet |
| Megtron + I-Tera MT40 Hybrid | 4-16 | Megtron 6 (Digital) | I-Tera MT40 (RF-Lagen) | I-Tera-MT40-Prepreg | RF/Digital-Hybridboards, Kfz-Radar + digitale Verarbeitung |
| R-1755V Standard | 4-12 | R-1755V auf allen Lagen | - | R-1755V-Prepreg | Allgemeine Multilayer, Power/Ground in Hybridstacks, kostensensible Digitalanwendungen |
Fertigungskapazitäten
Sechs Kernfähigkeiten, die unsere Megtron-Fertigung von der allgemeinen Leiterplattenfertigung für High-Speed-PCB-Programme unterscheiden.
Megtron-Laminate basieren auf PPE-Duroplastharz und lassen sich mit Standard-FR-4-Chemie verarbeiten – ohne Plasma-Desmear, spezielle Oberflächenaktivierung oder angepasste Bohrprogramme. Alle Megtron-Typen nutzen dieselben Laminationdrücke, -temperaturen und Aushärtezeiten wie konventionelles FR-4.
Megtron-Laminate werden mit Standard-FR-4-Bohrparametern verarbeitet – keine reduzierten Drehzahlen oder spezielle PTFE-Handhabung erforderlich. Für Backplanes mit hoher Lagenzahl optimieren wir die Bohrprogramme mit kontrolliertem Spanvorschub, geeigneten Eintritts-/Unterlagematerialien und aspektverhältnisspezifischen Parametern.
Unser Nassätzprozess wird anhand der freigegebenen Leiterbahngeometrie und Impedanzziele eingerichtet. Bei bestellten TDR-Coupons werden die Messwerte gegen die genehmigten Simulationsziele des Aufbaus dokumentiert.
Verschiedene Megtron-Typen lassen sich in einem Stack-up kombinieren – etwa Megtron-6-Signallagen mit Megtron-4- oder Standard-FR-4-Strukturlagen. Unsere CAM-Ingenieure modellieren die Impedanz an jeder Dielektrikumsgrenze, wählen die Prepreg-Typen für jede Grenzfläche und validieren den Laminationzyklus mit thermoelementüberwachten Testläufen.
Megtron-Laminate werden unter klimatisierten Bedingungen gelagert und durchlaufen bei Bedarf dokumentierte Bake-Zyklen vor der Lamination. Typische Parameter sind 2–4 Stunden bei 105–120 °C in kalibrierten Umluftöfen; Temperatur und Dauer richten sich nach Materialtyp, Kerndicke und Kupferbeschichtung.
Die Wahl der Oberfläche wirkt sich direkt auf die Hochfrequenz-Einfügedämpfung, passive Intermodulation und Lötstellenzuverlässigkeit auf Megtron-Substraten aus. Übliche Empfehlungen: Immersionssilber für den niedrigsten Oberflächenwiderstand auf RF-Signalbahnen, ENIG für Baugruppen mit Multi-Reflow-Anforderung und ENEPIG für Antennenboards mit PIM-Qualifikation.
Qualität & Validierung
Die Megtron-SI-Validierung ist auf das freigegebene Angebot zugeschnitten und kann Impedanzziele mit TDR-Coupon-Daten, Einfügedämpfungs-Messungen, COM- oder Augendiagramm-Analysen und dem vereinbarten Kanalmodell vergleichen. Typische elektrische Werte sind Designeingaben, keine Garantie für den fertigen Kanal.
Bei Bestellung können die SI-Validierungsergebnisse VNA-S-Parameter-Messungen an dedizierten Testvehikeln, Querschliff-Mikrografien mit Maßangaben und IST-Zuverlässigkeitstests nach IPC-TM-650 2.6.26 umfassen. Materialdokumentation und Prüfprotokolle werden entsprechend dem vereinbarten Bestellpaket geliefert.
Prüfumfang, Abnahmekriterien, Rückverfolgbarkeitstiefe sowie Umwelt- oder Zuverlässigkeitstests werden in der Angebotsprüfung anwendungsspezifisch festgelegt.
Branchenanwendungen
Megtron-Substrate bedienen die anspruchsvollsten Anwendungen in Telekommunikation, Automotive, Luft- und Raumfahrt, Verteidigung, Rechenzentren, Medizintechnik und Industrie.
5G-Basisstationsinfrastruktur einschließlich Massive-MIMO-Antennensteuerboards, Beamforming-Digitalverarbeitungsmodulen und Basisbandeinheiten. Die verlustarmen Eigenschaften von Megtron tragen die High-Speed-SerDes-Kanäle zwischen FPGA/ASIC und RF-Frontend-Modulen.
High-Speed-Digitalverarbeitungsboards für Satelliten-Bodenterminals und LEO-Gateway-Modems. Megtron 6 und Megtron 7 bedienen die 56G- und 112G-PAM4-SerDes-Kanäle in Satellitenkommunikations-Basisbandeinheiten und Bodenstations-Digitaltechnik.
Digitale Verarbeitungsboards für Militär und Verteidigung – Radarsignalverarbeitung, Electronic-Warfare-Computing und sichere Kommunikation. Megtron 6 und 7 tragen High-Speed-Digitalbackplanes und Signalverarbeitungsboards in Verteidigungssystemen.
ADAS-Digitalverarbeitungsboards, Bordnetze, Infotainment-Hostboards und digitale Steuergeräte für das Batteriemanagement von E-Fahrzeugen. Megtron 6 und Megtron 7 tragen die High-Speed-Schnittstellen in Rechenplattformen für autonomes Fahren.
High-Speed-IC-Testausrüstung einschließlich ATE-Loadboards, IC-Tester-Interfaceboards und Burn-in-Boards für die Halbleitervalidierung. Megtron 6 ist bei IC-Tester-Kanalboards weit verbreitet, wo die Signalintegrität bei 56G+ direkt über Messgenauigkeit und Durchsatz entscheidet.
Rechenzentrums- und Cloud-Infrastruktur einschließlich Top-of-Rack-Switches, Spine-Switches, Storage-Controllern und AI/HPC-Beschleuniger-Hostboards. Megtron 6 dominiert 400G-Ethernet-Switchboards, während Megtron 7 und 8 auf 800G-/1,6T-Plattformen der nächsten Generation zielen.
Materialauswahl-Leitfaden
Nutzen Sie die folgenden Engineering-Eingaben, um eine Megtron-Leiterplatten-Fertigungsprüfung zu starten. Empfehlungen bleiben vorläufig, bis Aufbau und Angebot genehmigt sind.
Für PCIe Gen3/Gen4 und 10–25-Gbit/s-SerDes-Anwendungen senkt Megtron 4 die Einfügedämpfung gegenüber Standard-FR-4 spürbar – bei moderatem Aufpreis. Die Verarbeitung ist identisch zu konventionellem FR-4; damit ist es der naheliegende erste Schritt über Standard-FR-4 hinaus, wenn die Signalintegritäts-Reserven knapp werden.
Megtron 6 ist der Branchenmaßstab für 56G-PAM4-Backplanes und Switch-ASICs in Rechenzentren. Verfügbar mit Standard-E-Glas oder Low-Dk-N-Glas, bietet es auf langen Differenzialbahnen deutlich geringere Verluste als Standard-FR-4. Spread-Glass-Gewebeoptionen begrenzen den differentiellen Skew.
Für 112G PAM4 und darüber hinaus können Megtron 7 und Megtron U für Longer-Reach- oder High-Layer-Count-Designs evaluiert werden. Kanallänge, Verlustbudget, Glaswahl und Z-Achsen-Zuverlässigkeitsziele bleiben designabhängig und erfordern eine SI-Prüfung.
Für unkritische Lagen in Megtron-Hybridstacks – etwa Power, Ground und Low-Speed-Steuerung – bietet Panasonic R-1755V eine kostengünstigere Standard-High-Tg-FR-4-Basis. Megtron 4 eignet sich ebenfalls als Strukturlagenmaterial, wenn die Premium-Typen Megtron 6/7 den schnellsten Signallagen vorbehalten bleiben.
Geben Sie Ziel-Datenrate, maximale Kanallänge, Lagenzahl, Glasgewebe, Kupferrauheit, Impedanzziele und Stückzahl an. Nennen Sie außerdem Verlustbudget, Oberfläche, Testcoupon-Bedarf, gewünschte SI-Validierungsergebnisse, Materialdokumentation und Prüfprotokolle. APTPCB erstellt daraus einen Stack-up-Vorschlag; die endgültige Materialauswahl und Abnahmekriterien folgen der Aufbau- und Angebotsprüfung.
FAQ
Interaktives Tool
Nutzen Sie die Empfehlung nur als technischen Ausgangspunkt. Endgültiger Megtron-Typ, Glasgewebe, Kupfer und Testumfang werden in der Aufbau- und Angebotsprüfung bestätigt.
Globale Engineering-Reichweite
Rechenzentrums-, Netzwerk-Switching- und High-Speed-Storage-Teams setzen Megtron 6 und Megtron 7 für 56G- und 112G-PAM4-Kanaldesigns ein. APTPCB prüft Stack-up- und DFM-Eingaben im Rahmen der Angebotsanfrage.
Rüstungsunternehmen, Telekom-OEMs und Hardware-Startups in den USA und Kanada nutzen APTPCB für Prototypen- und NPI-Aufbauten. Der Dokumentationsumfang wird in der Angebotsprüfung vereinbart.
Automotive-Radar-Zulieferer in Deutschland, Wehrtechnik-Teams in UK und Frankreich sowie skandinavische Funk-F&E-Labore beschaffen Prototypen und seriennahe Leiterplatten über unsere Plattform.
5G-Basisstationshersteller, Satellitenterminal-Entwickler und Hardware-Startups im gesamten APAC-Raum nutzen unsere Online-Angebotsplattform für Prototypen und NPI-Läufe; der DFM-Umfang wird in der Angebotsprüfung vereinbart.
Luftfahrt-Radar-, EW- und SATCOM-Programme in der Region verlassen sich auf unsere erweiterten Qualifikationsdokumente und die Materialrückverfolgbarkeit für die Anforderungen der Verteidigungsbeschaffung.
Senden Sie Gerber-Dateien oder einen frühen Design-Brief mit Ziel-Datenrate, Kanallänge, Lagenzahl, Glasgewebe, Kupferrauheit, Impedanzzielen und Stückzahl. APTPCB kann für den vereinbarten Bestellumfang einen Stack-up-Vorschlag, Impedanz-/TDR-Daten, bestellte SI-Validierungsergebnisse, Materialdokumentation und Prüfprotokolle erstellen.
