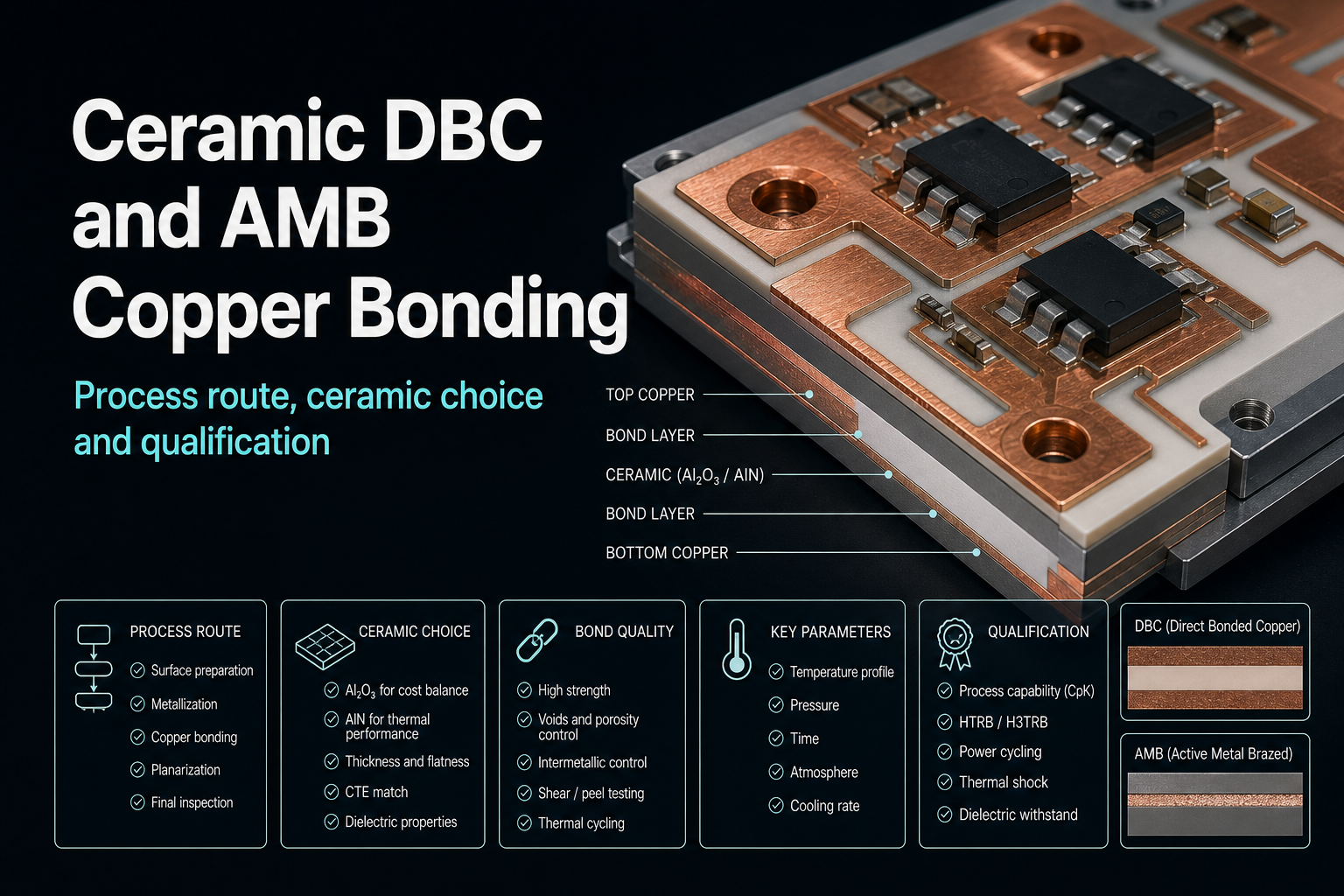

Definition, Anwendungsbereich und für wen dieser Leitfaden ist
Leistungselektronik erfordert Substrate, die mehr tun, als nur Signale zu leiten; sie müssen extreme thermische Belastungen überstehen und massive Mengen an Wärme ableiten. Hier wird die Keramik-DBC/AMB-Kupferbindung zur entscheidenden Technologiewahl. Im Gegensatz zu Standard-FR4 oder gar Metallkern-Leiterplatten (Metal-Core PCBs) schaffen die Technologien Direct Bonded Copper (DBC) und Active Metal Brazing (AMB) eine robuste Grenzfläche zwischen dicken Kupferleitern und keramischen Isolatoren (Aluminiumoxid, Aluminiumnitrid oder Siliziumnitrid). Diese Verbindung bestimmt die Zuverlässigkeit von Leistungsmodulen in E-Fahrzeugen (EVs), Schienentriebfahrzeugen und Wechselrichtern für erneuerbare Energien.
Dieser Leitfaden richtet sich an Ingenieure für Leistungselektronik, NPI-Manager (New Product Introduction) und Beschaffungsleiter, die keramische Substrate beschaffen müssen, ohne Kompromisse bei der Zuverlässigkeit einzugehen. Er geht über grundlegende Datenblätter hinaus und behandelt die praktischen Realitäten der Fertigung: wie man Spezifikationen definiert, die Feldausfälle verhindern, wie man die Bindungsqualität validiert und wie man die Fähigkeiten eines Lieferanten auditiert.
Bei APTPCB (APTPCB PCB Factory) sehen wir oft Projekte, die sich verzögern, weil die anfänglichen Spezifikationen für die Kupferbindung die spezifischen Anforderungen an Temperaturwechsel des Endanwendungsfalls nicht berücksichtigten. Dieser Leitfaden zielt darauf ab, diese Lücke zu schließen. Er bietet einen strukturierten Ansatz für die Wahl zwischen DBC und AMB, die Definition von Akzeptanzkriterien und die Sicherstellung, dass Ihr Fertigungspartner konsistente Qualität in großem Maßstab liefern kann.
Wann man Keramik-DBC/AMB-Kupferbindung verwenden sollte (und wann ein Standardansatz besser ist)
Das Verständnis des Übergangspunkts von Standard-Wärmelösungen zur Keramikbindung ist für die Kostenkontrolle unerlässlich. Keramik-DBC/AMB-Kupferbindung ist kein Ersatz für jede Leiterplatte; es ist eine spezialisierte Lösung für Hochspannungs-Anwendungen und solche mit hoher Wärmedichte.
Sie sollten zu DBC oder AMB wechseln, wenn:
- Spannungsisolation kritisch ist: Ihre Anwendung erfordert Isolationsspannungen von über 3kV–5kV, die Standard-Dielektrikumschichten in IMS (Insulated Metal Substrate) über lange Zeiträume nicht zuverlässig aufrechterhalten können.
- Die Anforderungen an die Wärmeleitfähigkeit hoch sind: Sie benötigen eine Wärmeleitfähigkeit im Bereich von 24 W/m·K (Aluminiumoxid) bis über 170 W/m·K (Aluminiumnitrid). Standard-IMS-Dielektrika erreichen typischerweise bei 3–8 W/m·K ihr Maximum.
- Eine CTE-Anpassung erforderlich ist: Sie montieren nackte Chips (Bare Dies wie IGBTs, MOSFETs) direkt auf das Substrat. Der Wärmeausdehnungskoeffizient (CTE) von Keramik (4–7 ppm/°C) entspricht weitgehend dem von Silizium und Siliziumkarbid (SiC), was die Belastung der Chipbefestigung (Die Attach) verringert.
- Die Stromdichte extrem ist: Sie benötigen sehr dickes Kupfer (300 µm bis 800 µm+), um Hunderte von Ampere ohne übermäßigen Spannungsabfall oder Erwärmung zu leiten.
Bleiben Sie umgekehrt bei Aluminium vs. Kupferkern IMS oder starkem Kupfer-FR4, wenn:
- Die Komponenten verpackt (z. B. TO-247) und keine nackten Chips sind.
- Die thermische Last mit aktiver Kühlung und thermischen Vias beherrschbar ist.
- Kosten der primäre Treiber sind und die Zuverlässigkeitsanforderungen keine Keramik-Performance vorschreiben.
- Die mechanische Umgebung starke Stöße und Vibrationen aufweist, bei denen spröde Keramiken (insbesondere Aluminiumoxid-DBC) ohne spezielles Gehäuse brechen könnten.
Spezifikationen für Keramik-DBC/AMB-Kupferbindung (Materialien, Lagenaufbau, Toleranzen)
Die Festlegung der korrekten Spezifikationen im Vorfeld verhindert kostspielige technische Änderungsaufträge (ECOs). Wenn Sie Keramik-DBC/AMB-Kupferbindung spezifizieren, müssen Sie die Wechselwirkung zwischen der Keramikbasis, der Bindungsgrenzfläche und der Kupferfolie definieren.
Wichtige Spezifikationsparameter:
- Keramisches Material:
- Al2O3 (96% Aluminiumoxid): Standard für DBC. Kostengünstig, moderate Wärmeleitfähigkeit (~24 W/m·K).
- AlN (Aluminiumnitrid): Hohe Leistung. Hervorragende Wärmeleitfähigkeit (~170 W/m·K), enge CTE-Anpassung an Si.
- Si3N4 (Siliziumnitrid): Am besten für AMB. Mechanisch extrem zäh, gute Wärmeleitfähigkeit (~90 W/m·K), ideal für den Automobilbereich.
- Keramikdicke: Standarddicken sind 0,25 mm, 0,32 mm, 0,38 mm, 0,635 mm und 1,0 mm. Dickere Keramik bietet eine bessere Isolation, aber einen höheren Wärmewiderstand.
- Kupferdicke: Reicht typischerweise von 127 µm (5 oz) bis 800 µm (23 oz). Beide Seiten erfordern normalerweise die gleiche Dicke, um eine Durchbiegung (Camber) zu verhindern.
- Bindungstechnologie:
- DBC: Kupfer wird über eine eutektische Schmelze bei ~1065°C gebondet. Erfordert Sauerstoff im Kupfer.
- AMB: Kupfer wird mit aktiven Metallen (Ti, Zr, Ag) bei ~800°C–900°C hartgelötet. Erzeugt eine chemische Bindung mit der Keramik.
- Schälfestigkeit (Peel Strength):
- DBC: > 5 N/mm typischerweise.
- AMB: > 10–15 N/mm (deutlich stärker).
- Oberflächenveredelung:
- ENIG (Electroless Nickel Immersion Gold): Üblich zum Löten.
- ENEPIG (Electroless Nickel Electroless Palladium Immersion Gold): Für die Zuverlässigkeit des Drahtbondens (Wire Bonding).
- Kompatibel mit Ag-Sintern: Blankes Kupfer mit OSP oder Ag-Beschichtung für die Chipmontage bei hohen Temperaturen.
- Ätztoleranzen: Aufgrund von dickem Kupfer sind Ätzfaktoren von Bedeutung. Der Spaltabstand (Gap Spacing) erfordert je nach Kupferdicke normalerweise mindestens 0,3 mm–0,5 mm.
- Wölbung / Ebenheit (Camber / Flatness): Kritisch für die Befestigung des Kühlkörpers. Die Spezifikation sollte < 0,3%–0,5% der diagonalen Länge betragen.
- Hohlraumanteil (Void Content): Die Bindungsgrenzfläche muss nahezu hohlraumfrei sein, um Hotspots zu vermeiden. Spezifikation: < 1–2% der gesamten Hohlraumfläche, ohne einzelnen Hohlraum > 0,5 mm Durchmesser in aktiven Bereichen.
- Temperaturwechselfähigkeit (Thermal Cycling Capability): Definieren Sie die Anzahl der Zyklen (z. B. -40°C bis +150°C), die die Verbindung ohne Delamination überstehen muss.
- Teilentladung (Partial Discharge - PD): Spezifizieren Sie die PD-Einsatzspannung, wenn die Anwendung Hochspannung (>1kV) ist.
- Rückverfolgbarkeit (Traceability): Lasermarkierung auf einzelnen Einheiten zur Chargenverfolgung ist Standard in der Automobilindustrie.
Fertigungsrisiken bei Keramik-DBC/AMB-Kupferbindung (Ursachen und Prävention)
Die Herstellung von Keramiksubstraten beinhaltet hohe Temperaturen und spröde Materialien. Wenn Sie die mit Keramik-DBC/AMB-Kupferbindung verbundenen Risiken verstehen, können Sie bessere Qualitätskontrollen implementieren.
Risiko 1: Hohlräume an der Grenzfläche (Vorläufer der Delamination)
- Ursache: Eingeschlossenes Gas während des eutektischen Schmelzens (DBC) oder Lötens (AMB) oder unzureichende Oberflächenreinigung der Keramik.
- Erkennung: Die akustische Rastermikroskopie (C-SAM) ist die einzige zerstörungsfreie Möglichkeit, dies zu sehen.
- Prävention: Vakuum-Bonding-Prozesse und strenge Reinraumumgebungen für die Materialvorbereitung.
Risiko 2: Keramikriss (Muscheliger Bruch)
- Ursache: Thermischer Schock während der Abkühlung (CTE-Mismatch zwischen Cu und Keramik) oder mechanische Belastung während der Vereinzelung (Sägen/Laserschneiden).
- Erkennung: Elektrische Isolationsprüfung (Hi-Pot) und Sichtprüfung mit Gegenlicht.
- Prävention: Kontrollierte Kühlprofile im Ofen; Verwendung von AMB (Si3N4) für mechanisch anspruchsvolle Anwendungen; Vertiefungen (Dimples) im Kupferlayout zum Stressabbau.
Risiko 3: Unterschneidung beim Kupferätzen (Copper Etching Undercut)
- Ursache: Dickes Kupfer erfordert lange Ätzzeiten, was eher zu trapezförmigen als zu rechteckigen Leiterbahnprofilen führt.
- Erkennung: Querschnittsanalyse (Mikroschliff).
- Prävention: Designkompensation (DFM), die auf das Artwork (Layout) angewendet wird; strenge Kontrolle der Ätzchemie.
Risiko 4: Oberflächenoxidation vor dem Beschichten
- Ursache: Die Kupferoberfläche reagiert mit der Luft nach dem Ätzen, aber vor dem Auftragen der Oberflächenveredelung.
- Erkennung: Schlechte Lötbarkeit oder Ablösen der Drahtbonds (Wire Bond Lift-offs).
- Prävention: Haltezeiten zwischen den Prozessen minimieren; Mikroätzen (Micro-etching) vor dem Beschichten.
Risiko 5: Verzug / Durchbiegung (Warpage / Camber)
- Ursache: Ein asymmetrisches Kupferlayout auf der Ober- und Unterseite führt zu einer Wölbung, wenn das Substrat abkühlt.
- Erkennung: Laser-Profilometrie oder Gut/Schlecht-Lehren.
- Prävention: Strenge Designregel: Kupferdicke und Flächendichte oben und unten müssen ausgewogen sein.
Risiko 6: Silbermigration (spezifisch für AMB)
- Ursache: Lotmaterial enthält oft Silber. Bei hoher Spannung und Luftfeuchtigkeit kann Silber wandern und Kurzschlüsse verursachen.
- Erkennung: Temperature Humidity Bias (THB) Tests.
- Prävention: Ordentliches Ätzen des Lotmaterialüberlaufs zwischen den Leiterbahnen; Aufbringen von konformer Beschichtung (Conformal Coating) oder Verkapselung (Encapsulation).
Risiko 7: Adhäsionsversagen des Lötstopplacks
- Ursache: Keramische Oberflächen sind extrem glatt, was die Haftung von Polymer-Lötstopplacken erschwert.
- Erkennung: Klebebandtest (Gitterschnitt-Haftung).
- Prävention: Physikalisches oder chemisches Aufrauen der Keramikoberfläche in kupferfreien Bereichen; Verwendung spezieller keramikkompatibler Lötstopplacke.
Risiko 8: Ausfall der Drahtbindung (Wire Bond Failure)
- Ursache: Die Oberflächenrauheit der Beschichtung ist zu hoch, oder das darunter liegende Kupfer ist zu weich/hart.
- Erkennung: Wire Pull- und Schertests (Shear Testing).
- Prävention: Spezifizierung der korrekten Oberflächenveredelung für Keramik-Leiterplatten (Surface Finish for Ceramic PCB) (z. B. ENEPIG) und Kontrolle der Kornstruktur.
Validierung und Abnahme von Keramik-DBC/AMB-Kupferbindungen (Tests und Bestehenskriterien)
Sie können sich bei Keramiksubstraten nicht allein auf die Standard-Akzeptanzkriterien für Leiterplatten (IPC-A-600) verlassen. Sie müssen die Integrität der Keramik-DBC/AMB-Kupferbindung spezifisch validieren.
Validierungsplan:
Akustische Rastermikroskopie (C-SAM):
- Ziel: Interne Hohlräume zwischen Kupfer und Keramik erkennen.
- Methode: Ultraschall-Scannen von 100% der Nutzen (oder AQL-Probenahme).
- Akzeptanzkriterium: Gesamte Hohlraumfläche < 2%; kein einzelner Hohlraum > 0,5 mm unter den Positionen des Leistungschips (Power Die).
Thermischer Schockzyklus (Thermal Shock Cycling):
- Ziel: Die Zuverlässigkeit der Verbindung unter Stress überprüfen.
- Methode: Zyklus zwischen -40°C und +150°C (oder +175°C für SiC-Anwendungen).
- Akzeptanzkriterium: Keine Delamination nach 1000 Zyklen (AMB) oder 100-300 Zyklen (DBC, je nach Spezifikation).
Schälfestigkeitstest (Peel Strength Test):
- Ziel: Die mechanische Haftung von Kupfer messen.
- Methode: Vertikales Ziehen eines Kupferstreifens.
- Akzeptanzkriterium: DBC > 5 N/mm; AMB > 12 N/mm.
Durchschlagsspannung (Dielectric Breakdown Voltage / Isolation):
- Ziel: Die Integrität der Keramik sicherstellen.
- Methode: Anlegen von AC/DC-Spannung über die Keramik (Top Cu zu Bottom Cu).
- Akzeptanzkriterium: Leckstrom < spezifiziertes Limit (z. B. 1 mA) bei Nennspannung + Marge (z. B. 5 kV).
Maßliche Überprüfung (Dimensional Verification):
- Ziel: Ätzgenauigkeit und Ebenheit überprüfen.
- Methode: KMG (Koordinatenmessgerät) oder optische Messung.
- Akzeptanzkriterium: Leiterbahnbreite ±10% (oder ±0,1 mm für dickes Cu); Ebenheit < 0,4%.
Lötbarkeit und Drahtbondbarkeit (Solderability and Wire Bondability):
- Ziel: Die Bereitschaft für die Bestückung sicherstellen.
- Methode: Dip and Look (Tauchlötung) / Wire Pull Test.
- Akzeptanzkriterium: >95% Benetzung; Wire Pull Force (Zugkraft) > Mindestspezifikation (z. B. 10g für 1-Mil-Draht) bei Bruch im Draht, kein Abheben (Lift-off).
Lagerung bei hoher Temperatur (High Temperature Storage - HTS):
- Ziel: Auf Oxidations- oder Diffusionsprobleme prüfen.
- Methode: Lagerung bei 150°C–200°C für 1000 Stunden.
- Akzeptanzkriterium: Keine Verfärbung oder Änderung des elektrischen Widerstands.
Teilentladungsprüfung (Partial Discharge Testing):
- Ziel: Mikrohohlräume in der Keramik erkennen, die unter Hochspannung ionisieren.
- Methode: IEC 60270-Standard.
- Akzeptanzkriterium: < 10 pC bei Betriebsspannung.
Checkliste zur Lieferantenqualifizierung für Keramik-DBC/AMB-Kupferbindungen (Anfrage, Audit, Rückverfolgbarkeit)
Wenn Sie einen Lieferanten wie APTPCB überprüfen, verwenden Sie diese Checkliste, um sicherzustellen, dass er über die spezifischen Fähigkeiten für Keramiksubstrate verfügt.
Gruppe 1: RFQ-Eingaben (Was Sie bereitstellen müssen)
- Gerber-Dateien mit klaren Kupferschichten und Lötstopplack.
- Materialspezifikation: Al2O3, AlN oder Si3N4.
- Bevorzugte Bindungsart: DBC oder AMB (oder "Lieferant empfiehlt").
- Anforderungen an Kupferdicke und Toleranz.
- Anforderungen an die Oberflächenveredelung (ENIG, Ag, Bare Cu).
- Spezifikationen für Ebenheit/Wölbung (Flatness/Camber).
- Testanforderungen (C-SAM, Hi-Pot).
- Volumenprojektionen (beeinflusst die Werkzeugauswahl).
Gruppe 2: Leistungsnachweis (Worauf zu achten ist)
- Verfügen sie über hauseigene Löt-/Brennöfen? (Das Auslagern dieses Schritts erhöht das Risiko).
- Können sie Kupferstärken > 500 µm verarbeiten?
- Befindet sich C-SAM-Ausrüstung vor Ort?
- Erfahrung mit der Oberflächenveredelung für Keramik-Leiterplatten (Surface Finish for Ceramic PCB) speziell für das Drahtbonden?
- Fähigkeit zum Laserschneiden oder Ritzen (Scribing) von Keramik zur Vereinzelung?
- Beispiele für frühere Arbeiten in den Bereichen Automobil oder Industrie-Power.
Gruppe 3: Qualitätssystem & Rückverfolgbarkeit
- ISO 9001 ist obligatorisch; IATF 16949 wird für den Automobilbereich bevorzugt.
- Führen sie eine 100%ige elektrische Isolationsprüfung durch?
- Gibt es ein System zur Verfolgung von Keramikchargen bis hin zu fertigen Losen?
- Wie kontrollieren sie die Dicke der Lötpaste (für AMB)?
- Haben sie einen Reinraum für den Layup-/Bonding-Prozess?
Gruppe 4: Änderungskontrolle & Lieferung
- Richtlinie für den Wechsel von Keramik-Rohstofflieferanten (PCN erforderlich?).
- Verpackungskapazität: Vakuumverpackung, um eine Oxidation von dickem Kupfer zu verhindern.
- Pufferbestand-Vereinbarungen (Buffer Stock) für Keramikmaterialien mit langer Vorlaufzeit.
- RMA-Verfahren für Delaminationsprobleme, die bei der Bestückung festgestellt werden.
So wählen Sie Keramik-DBC/AMB-Kupferbindung aus (Kompromisse und Entscheidungsregeln)
Bei der Auswahl der richtigen Technologie müssen thermische Leistung, mechanische Zuverlässigkeit und Kosten abgewogen werden. Hier sind die Entscheidungsregeln, um die Kompromisse zu navigieren.
Kompromiss 1: Zuverlässigkeit bei Temperaturwechseln (DBC vs. AMB)
- Regel: Wenn Ihre Anwendung häufige, harte Temperaturschwankungen beinhaltet (z. B. EV-Traktionsumrichter, Start-Stopp-Systeme), wählen Sie AMB (Siliziumnitrid). Die Lötverbindung ist mechanisch stärker und Si3N4 ist zäher.
- Regel: Wenn die Temperatur relativ stabil ist oder die Wechsel mild sind (z. B. Industrie-Netzteile, LED-Beleuchtung), wählen Sie DBC (Aluminiumoxid). Es ist kostengünstig und ausreichend für ein stationäres Wärmemanagement.
Kompromiss 2: Wärmeleitfähigkeit vs. Mechanische Festigkeit
- Regel: Wenn Sie die absolut höchste Wärmeableitung benötigen (z. B. hochdichte Laserdioden), wählen Sie DBC oder AMB auf Aluminiumnitrid (AlN). Beachten Sie, dass AlN spröde ist.
- Regel: Wenn Sie ein Gleichgewicht zwischen hoher Wärmeableitung und mechanischer Robustheit benötigen (um Rissen bei der Montage oder Vibrationen zu widerstehen), wählen Sie AMB auf Siliziumnitrid (Si3N4). Es leitet Wärme besser als Aluminiumoxid und ist viel fester als AlN.
Kompromiss 3: Kosten vs. Leistung
- Regel: Wenn das Budget die primäre Einschränkung ist und die Spannung < 1kV beträgt, ziehen Sie Aluminium vs. Kupferkern IMS in Betracht.
- Regel: Wenn Sie eine Keramikisolation benötigen, das Budget jedoch knapp ist, ist Aluminiumoxid-DBC die Keramik-Einstiegslösung.
- Regel: AMB kostet aufgrund teurer aktiver Metallpasten und Vakuumlötprozesse typischerweise das 2- bis 3-fache von DBC. Verwenden Sie es nur, wenn die Zuverlässigkeit von DBC nicht ausreicht.
Kompromiss 4: Kupferdicke
- Regel: Wenn Sie > 500 µm Kupfer für massiven Strom benötigen, wird AMB oft bevorzugt, da der Lötprozess die Belastung durch die CTE-Fehlanpassung (Mismatch) von dickem Kupfer besser bewältigt als die eutektische Bindung von DBC.
Kompromiss 5: Designkomplexität
- Regel: Wenn Ihr Design feine Leiterbahnabstände (Fine Pitch, < 0,3 mm Abstand) erfordert, sind Keramiksubstrate aufgrund des dicken Kupferätzens eine Herausforderung. Möglicherweise müssen Sie die Designregeln lockern oder auf einen Dünnschicht-Keramikprozess (Thin Film Ceramic Process) umsteigen (völlig andere Technologie).
Keramik-DBC/AMB-Kupferbindung FAQ (Kosten, Lieferzeit, Design Compensation (DFM) Dateien, Materialien, Tests)
F: Was sind die primären Kostentreiber für die Keramik-DBC/AMB-Kupferbindung?
- Antwort: Das keramische Material selbst (Si3N4 ist teuer, Al2O3 ist billig) und die Kupferdicke.
- Treiber:
- Keramikart (Si3N4 > AlN > Al2O3).
- Kupferdicke (dicker = längere Ätzzeit + mehr Material).
- Ausbeute (Yield) (AMB-Ausbeuten sind geringer als bei DBC).
- Dicke der Vergoldung (zum Drahtbonden).
F: Was ist die typische Lieferzeit für Keramik-DBC/AMB-Kupferbindungs-Prototypen?
- Antwort: Die Standardvorlaufzeit beträgt 3–5 Wochen.
- Details:
- Die Beschaffung von Keramikmaterial kann 2 Wochen dauern, wenn es nicht auf Lager ist.
- Das Layout der Nutzen (Master Card) und das Tooling dauern 1 Woche.
- Eilservices sind aufgrund der Ofenplanung schwieriger als bei FR4.
F: Welche DFM-Dateien sind für die Herstellung von Keramik-DBC/AMB-Kupferbindungen erforderlich?
- Antwort: Standard-Gerber-Dateien (RS-274X) werden akzeptiert, aber Sie müssen eine mechanische Zeichnung (Mechanical Drawing) beifügen, die den Lagenaufbau spezifiziert.
- Entscheidend:
- Geben Sie den "Pullback" (Abstand von der Kupferkante zur Keramikkante) an – normalerweise min. 0,5 mm.
- Definieren Sie die Ätzkompensation, wenn Sie das Layout erstellen, oder bitten Sie den Lieferanten, sie anzuwenden.
F: Wie unterscheidet sich das Testen von Keramik-DBC/AMB-Kupferbindungen von FR4?
- Antwort: Die elektrische Kontinuität ist ähnlich, aber die Prüfung der strukturellen Integrität ist einzigartig.
- Unterschiede:
- C-SAM ist für Keramik zwingend erforderlich, um auf Hohlräume zu prüfen.
- Teilentladungsprüfungen (Partial Discharge) sind bei Hochspannung üblich.
- Wölbungsmessungen (Warpage) sind aufgrund der Kühlkörpermantage kritischer.
F: Kann ich Standard-Oberflächenveredelungen wie HASL auf Keramik-DBC/AMB verwenden?
- Antwort: Nein. HASL ist aufgrund der thermischen Schock- und Ebenheitsprobleme nicht geeignet.
- Optionen:
- ENIG: Am häufigsten zum Löten.
- ENEPIG: Am besten für das Drahtbonden.
- Ag (Silber)-Beschichtung: Zum Sintern.
- Bare Cu (OSP): Für bestimmte Sinterprozesse.
F: Was sind die Akzeptanzkriterien für Hohlräume in Keramik-DBC/AMB-Kupferbindungen?
- Antwort: Das hängt von der Produktklasse ab, ist aber im Allgemeinen streng.
- Kriterien:
- < 1% bis 2% der gesamten Hohlraumfläche unter dem Die-Pad (Chip-Pad).
- Keine Hohlräume, die die Kanten verbinden (Isolationsdurchbruch).
- Keine Hohlräume > 0,5 mm Durchmesser in kritischen thermischen Pfaden.
F: Warum ist "Aluminium vs. Kupferkern IMS" für meine Hochspannungsanwendung nicht ausreichend?
- Antwort: IMS verlässt sich auf eine dünne Polymer-Dielektrikumschicht (typischerweise 75 µm–150 µm) zur Isolation.
- Grund:
- Polymer-Dielektrika können sich unter Hochspannung im Laufe der Zeit zersetzen (Teilentladung).
- Keramiken (0,38 mm+) bieten eine inhärente, sich nicht zersetzende physikalische Isolation, die >5 kV problemlos standhält.
F: Wie spezifiziere ich die Oberflächenveredelung für Keramik-Leiterplatten (Surface Finish for Ceramic PCB), um die Zuverlässigkeit der Drahtbindung zu gewährleisten?
- Antwort: Spezifizieren Sie ENEPIG oder dickes Weichgold (Soft Gold).
- Spezifikation:
- Nickel: 3–5 µm.
- Palladium (bei ENEPIG): 0,05–0,15 µm.
- Gold: > 0,1 µm (für Au-Draht) oder dünnes Au für Al-Draht.
- Rauheit: Ra < 0,3 µm wird oft für feines Drahtbonden gefordert.
Ressourcen für Keramik-DBC/AMB-Kupferbindung (verwandte Seiten und Tools)
- Fähigkeiten bei Keramik-Leiterplatten (Ceramic PCB Capabilities) – Detaillierte Aufschlüsselung unserer Fertigungsgrenzen für Aluminiumoxid und Aluminiumnitrid.
- High Thermal PCB-Lösungen – Erfahren Sie, wie Keramik im Vergleich zu anderen Wärmemanagement-Technologien wie dickem Kupfer und Metallkern abschneidet.
- Metallkern-Leiterplatte (IMS) – Verstehen Sie die Alternative: Wann Sie bei kostengünstigen Substraten auf Aluminiumbasis bleiben sollten.
- DFM-Richtlinien – Grundlegende Designregeln, um sicherzustellen, dass Ihr Keramik-Layout herstellbar ist.
- Dickkupfer-Leiterplatte (Heavy Copper PCB) – Erfahren Sie mehr über Hochstrom-Leiterbahnen auf Standard-Substraten, falls Keramik für Ihr Projekt übertrieben (overkill) ist.
Fordern Sie ein Angebot für Keramik-DBC/AMB-Kupferbindung an (Design Compensation (DFM) Review + Preisgestaltung)
Bereit, Ihr Design zu validieren? APTPCB bietet eine umfassende DFM-Prüfung an, um thermische und mechanische Risiken zu identifizieren, bevor Sie sich für das Tooling (Werkzeugausstattung) entscheiden.
Um ein genaues Angebot und DFM zu erhalten, senden Sie bitte:
- Gerber-Dateien: Einschließlich Kupferschichten, Lötstopplack und Umriss (Outline).
- Stackup-Zeichnung: Spezifizieren Sie Keramiktyp (Al2O3/AlN/Si3N4), Keramikdicke und Kupferdicke.
- Oberflächenveredelung: Z. B. ENIG, ENEPIG oder Ag.
- Volumen: Prototypenmenge vs. Produktionsziele.
- Besondere Anforderungen: C-SAM-Berichte, spezifische Spannungsisolation oder Drahtbond-Spezifikationen.
Klicken Sie hier, um ein Angebot & DFM-Review anzufordern
Fazit (Nächste Schritte)
Die Keramik-DBC/AMB-Kupferbindung ist die ultimative Lösung für Leistungselektronik, die kompromisslose Wärmeleitfähigkeit und Hochspannungsisolation erfordert. Indem Sie das richtige Material auswählen – und dabei die Kosten von Aluminiumoxid-DBC gegen die Zuverlässigkeit von Siliziumnitrid-AMB abwägen – und eine strenge Validierung für Hohlräume und Schälfestigkeit durchsetzen, können Sie sicherstellen, dass Ihre Leistungsmodule im Feld zuverlässig funktionieren. Unabhängig davon, ob Sie EV-Wechselrichter oder industrielle Netzteile bauen, ist die frühzeitige Definition dieser Spezifikationen der Schlüssel zu einem reibungslosen Fertigungsstart.
