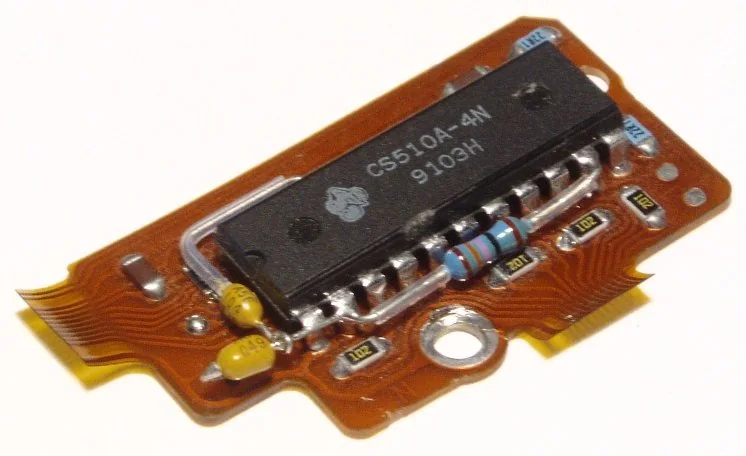

- Fazit RA- vs. ED-Kupfer für flexible Leiterplatten bezieht sich auf den Unterschied zwischen gewalztem, geglühtem (RA) und galvanisch abgeschiedenem (ED) Kupferfolien, die bei der Herstellung flexibler Leiterplatten verwendet werden. Obwohl beide auf einer fertigen Platine mit bloßem Auge identisch aussehen, bestimmen ihre mikroskopischen Kornstrukturen, ob ein Bauteil dynamische Biegung übersteht oder aufgrund von Ermüdungsrissen vorzeitig ausfällt. Eine „gute“ Auswahl in diesem Zusammenhang bedeutet, die Duktilität und Oberflächenrauheit des Kupfers an den mechanischen Lebenszyklus und die Anforderungen an die Signalintegrität der Anwendung anzupassen, um eine hohe Ausbeute beim Ätzen und eine langfristige Zuverlässigkeit im Einsatz zu gewährleisten.
Höhepunkte
- Kornstruktur ist entscheidend: RA-Kupfer hat eine horizontale, lamellare Kornstruktur, die für Biegungen optimiert ist; ED-Kupfer hat eine vertikale, säulenförmige Struktur, die besser für statische Anwendungen geeignet ist.
- Signalintegrität: Die Oberflächenrauheit von Standard-ED-Kupfer kann den Einfügungsverlust bei hohen Frequenzen erhöhen, während RA-Kupfer von Natur aus glatter ist.
- Haftungskompromisse: Die rauere Oberfläche von ED-Kupfer bietet eine bessere mechanische Verankerung für Klebstoffe, während RA-Kupfer oft spezielle Behandlungen erfordert, um Delamination zu verhindern.
- Kosten vs. Leistung: ED-Kupfer ist im Allgemeinen kostengünstiger und weit verbreitet, was es zur Standardwahl für statische Flex-Anwendungen (Flex-to-Install) macht, während RA-Kupfer hochwertig und für dynamische Flex-Anwendungen zwingend erforderlich ist.
Der Kontext: Was RA- vs. ED-Kupfer für flexible Leiterplatten herausfordernd macht
Die Herausforderung bei der Auswahl zwischen RA- und ED-Kupfer liegt im Konflikt zwischen mechanischer Beständigkeit, elektrischer Leistung und Herstellbarkeit. Da Geräte schrumpfen, drängen Ingenieure flexible Schaltungen gleichzeitig in engere Biegeradien und höhere Frequenzbänder.
Aus fertigungstechnischer Sicht sieht APTPCB (APTPCB PCB Factory) oft Designs, bei denen der Kupfertpy nicht spezifiziert ist. Diese Unklarheit birgt ein erhebliches Risiko. Wird ein ED-Kupfer für statische Anwendungen in einer dynamischen Anwendung (wie einem Druckkopfkabel) verwendet, wirken die vertikalen Korngrenzen als Spannungskonzentratoren, was nach nur wenigen hundert Zyklen zu Mikrorissen führt. Umgekehrt treibt die Spezifikation von teurem RA-Kupfer für einen statischen "Flex-to-Install"-Sensorstreifen die Kosten unnötig in die Höhe und kann den Laminierungsprozess aufgrund seiner glatteren Oberfläche manchmal erschweren.
Darüber hinaus fügt der Aufstieg von Hochgeschwindigkeits-Datenprotokollen (PCIe, USB 4.0) auf Flex-Schichten eine weitere Dimension hinzu. Der "Skin-Effekt" bei hohen Frequenzen bedeutet, dass der Strom entlang der Oberfläche des Leiters fließt. Ist diese Oberfläche rau (typisch für Standard-ED-Kupfer), erhöht sich der Signalverlust. Ingenieure müssen nun die Notwendigkeit von glattem Kupfer (Signalintegrität) mit der Notwendigkeit von rauem Kupfer (Haftzuverlässigkeit) und duktilem Kupfer (mechanische Lebensdauer) in Einklang bringen.
Die Kerntechnologien (Was es tatsächlich zum Laufen bringt)
Das Verständnis der physikalischen Unterschiede zwischen diesen Materialien ist entscheidend für die richtige Designwahl. Die Unterscheidung ist nicht nur chemisch; sie ist strukturell.
1. Kornstruktur und -ausrichtung
Der grundlegende Unterschied liegt in der Ausrichtung der Kupferatome.
- Elektrolytisch abgeschieden (ED): Entsteht durch Elektrolyse, bei der Kupferionen auf eine rotierende Trommel abgeschieden werden. Dies bildet eine vertikale, säulenförmige Kornstruktur. Stellen Sie es sich wie ein Bündel aufrecht stehender Strohhalme vor. Wenn Sie das Bündel biegen, trennen sich die vertikalen Nähte leicht. Dies macht Standard-ED-Kupfer unter wiederholter Belastung spröde.
- Gewalzt und geglüht (RA): Entsteht durch wiederholtes Führen eines dicken Kupferbarrens durch schwere Walzen und anschließendes Glühen mit Hitze. Dies verlängert die Körner zu einer horizontalen, lamellaren Struktur. Stellen Sie sich dies wie Schichten von Filoteig vor. Beim Biegen gleiten die Schichten übereinander und bieten überlegene Duktilität und Rissbeständigkeit.
2. Oberflächenrauheit und Skin-Effekt
Das Oberflächenprofil beeinflusst sowohl die mechanische Haftung als auch die elektrische Leistung.
- Rauheit: ED-Kupfer hat natürlicherweise eine "glänzende" Seite (Trommelseite) und eine "matte" Seite (Lösungsseite). Die matte Seite ist rau und bietet hervorragende "Zähne" für den Klebstoff oder das Prepreg zum Greifen. RA-Kupfer ist auf beiden Seiten natürlich glatt.
- Signal Impact: Für Hochgeschwindigkeits-Leiterplatten-Designs wirkt Rauheit wie Bremsschwellen für Elektronen. Die Glätte von RA-Kupfer ist hier vorteilhaft und reduziert den Leiterverlust. Es sind jedoch jetzt auch Low-Profile-ED (VLP-ED)-Varianten verfügbar, um diese Lücke zu schließen.
3. Ätzen und feine Leiterbahnen
Der Herstellungsprozess bei APTPCB beinhaltet das Wegätzen von unerwünschtem Kupfer, um Leiterbahnen zu bilden.
- Ätzfaktor: ED-Kupfer ätzt aufgrund seiner säulenartigen Struktur oft gleichmäßiger in vertikaler Richtung, was für sehr feine Leiterbahnen (High-Density Interconnects) vorteilhaft sein kann.
- RA-Herausforderungen: Die horizontale Maserung von RA-Kupfer kann manchmal zu leicht unterschiedlichen Ätzeigenschaften führen, was eine präzise Prozesskontrolle erfordert, um strenge Impedanzbreiten beizubehalten.
Ökosystem-Ansicht: Verwandte Platinen / Schnittstellen / Herstellungsschritte
Die Wahl des Kupfers existiert nicht im luftleeren Raum; sie interagiert mit dem gesamten Materialstapel und dem Montageprozess.
Interaktion mit Deckschicht und Klebstoffen
Flexible Leiterplatten verwenden typischerweise eine Polyimid (PI)-Abdeckfolie anstelle eines Lötstopplacks. Die Verbindung zwischen dem Kupfer und dem PI ist entscheidend. Da RA-Kupfer glatt ist, ist es schwieriger zu verbinden. Hersteller wenden oft eine spezifische chemische Behandlung oder eine sehr dünne Haftschicht auf RA-Kupfer an, um sicherzustellen, dass sich die Abdeckfolie während der hohen Hitze des Reflow-Lötens nicht delaminiert. Wenn Sie eine Starrflex-Leiterplatte entwerfen, ist diese Haftung in der Übergangszone, wo die starren und flexiblen Materialien aufeinandertreffen, von entscheidender Bedeutung.
Beschichtung und Oberflächenveredelung
Die Duktilität des Basiskupfers muss mit der Oberflächenveredelung übereinstimmen. Zum Beispiel ist Chemisch Nickel/Immersionsgold (ENIG) üblich, aber eine dicke Nickelschicht kann spröde sein. Für dynamische Biegeanwendungen mit RA-Kupfer bevorzugen Ingenieure oft Immersionsgold oder OSP (Organisches Lötbarkeitskonservierungsmittel), um das Hinzufügen einer spröden Beschichtungsschicht auf dem flexiblen Kupfer zu vermeiden.
Fertigungshandhabung
Während der Leiterplattenfertigung sind dünne flexible Kerne schwer zu handhaben. RA-Kupfer wird oft im Rollenformat geliefert, was gut zur Rolle-zu-Rolle-Verarbeitung passt, aber für die Standard-Panel-Verarbeitung auch in Platten geschnitten werden kann. Die Kornrichtung von RA-Kupfer ist gerichtet (Maschinenrichtung). Es ist entscheidend, dass die Leiterbahnen, die über den Biegebereich verlaufen, senkrecht zur Kornrichtung stehen, um die Lebensdauer zu maximieren. Wenn der Layout-Ingenieur die Kornrichtung auf dem Panel ignoriert, können die Vorteile von RA-Kupfer verloren gehen.
Vergleich: Gängige Optionen und was Sie gewinnen / verlieren
Bei der Spezifikation von Materialien für einen Flex-Lagenaufbau wählen Sie normalerweise zwischen Standard-ED, hochduktilem ED und RA.
Standard-ED ist das Arbeitspferd für statische Anwendungen. Es lässt sich leicht verbinden und kostet weniger. RA ist der Spezialist für Bewegung. Hochduktiles ED ist ein Mittelweg, der oft in "semi-dynamischen" Anwendungen oder dort eingesetzt wird, wo die Feinlinienätzung Vorrang vor extremen Zyklenzahlen hat.
Entscheidungsmatrix: Technische Wahl → Praktisches Ergebnis
| Technische Wahl | Direkte Auswirkung |
|---|---|
| Standard-ED-Kupfer | Am besten für "Flex-to-Install" (statisch). Hohe Haftfestigkeit, geringere Kosten. Rissgefahr bei dynamischer Biegung. |
| Gewalztes geglühtes (RA) Kupfer | Unerlässlich für dynamisches Biegen (Scharniere, Druckköpfe). Überragende Duktilität. Glattere Oberfläche unterstützt HF-Signale, erfordert aber sorgfältige Verklebung. |
| VLP / H-VLP ED-Kupfer | Sehr niedriges Profil ED. Bietet eine glattere Oberfläche für Hochgeschwindigkeitssignale, während die Ätzeigenschaften von ED erhalten bleiben. Moderate Duktilität. |
| Ausrichtung der Kornrichtung | Entscheidend für RA. Leiterbahnen müssen in Biegebereichen senkrecht zur Kornrichtung verlaufen. Eine Missachtung reduziert die Biegelebensdauer um bis zu 50 %. |
Säulen der Zuverlässigkeit und Leistung (Signal / Leistung / Thermik / Prozesskontrolle)
Um sicherzustellen, dass das Endprodukt die Anforderungen erfüllt, müssen spezifische Leistungssäulen während der Design- und NPI-Phasen (New Product Introduction) überprüft werden.
Mechanische Zuverlässigkeit (der Mit-Test)
Der Industriestandard zur Prüfung der Biegefestigkeit ist der MIT-Faltfestigkeitstest. Ein Probestreifen wird in einem bestimmten Winkel, Radius und mit einer bestimmten Geschwindigkeit hin- und hergebogen, bis eine elektrische Unterbrechung auftritt.
- RA-Kupfer: Übersteht typischerweise 10.000 bis >100.000 Zyklen, abhängig vom Radius.
- ED-Kupfer: Kann bei engen Biegeszenarien unter 1.000 Zyklen versagen. Konstrukteure müssen den „Mindestbiegeradius“ relativ zur Plattendicke angeben (üblicherweise 10x für dynamische, 20x für statische Anwendungen).
Signalintegrität und Impedanz
Bei Hochfrequenzanwendungen beeinflusst der Kupfertpy die Einfügedämpfung.
- Skin-Effekt (Eindringtiefe): Mit steigender Frequenz drängt sich der Strom in die äußeren Mikrometer des Leiters.
- Verlustfaktor (Loss Tangent): Während das dielektrische Material (Polyimid vs. LCP) der Haupttreiber für Verluste ist, wird die Kupferrauheit oberhalb von 5-10 GHz signifikant. RA-Kupfer wird für Hochfrequenz-Leiterplatten-Anwendungen bevorzugt, es sei denn, VLP-ED wird speziell bezogen.
Wärme- und Leistungsmanagement
Beide Kupfersorten leiten Elektrizität ähnlich (IACS-Leitfähigkeit ist vergleichbar), aber ihre thermische Ermüdung unterscheidet sich. In Leistungsanwendungen, bei denen die flexible Leiterplatte wiederholt aufheizt und abkühlt, erzeugt die thermische Ausdehnungsfehlanpassung zwischen Kupfer und Polyimid Spannung. Die Duktilität von RA-Kupfer ermöglicht es ihm, diese thermische Belastung besser aufzunehmen als Standard-ED-Kupfer, wodurch das Risiko von Rissen in Durchkontaktierungen oder Leiterbahnbrüchen im Laufe der Zeit reduziert wird.
Tabelle der Abnahmekriterien
| Merkmal | Standard-Spezifikation | Erweiterte Spezifikation |
|---|---|---|
| Min. Leiterbahn/Abstand | 3mil / 3mil | 2mil / 2mil |
| Biegezyklen (dynamisch) | > 10.000 | > 100.000 |
| Schälfestigkeit | > 0.8 N/mm | > 1.0 N/mm |
| Impedanztoleranz | ±10% | ±5% |
Die Zukunft: Wohin die Reise geht (Materialien, Integration, KI/Automatisierung)
Die Nachfrage nach Wearables, faltbaren Displays und miniaturisierten medizinischen Geräten treibt die Kupferfolientechnologie voran. Wir beobachten eine Verschiebung hin zu dünneren Folien (zur Reduzierung der Steifigkeit) und modifizierten Kornstrukturen, die das Beste aus beiden Welten vereinen.
5-Jahres-Leistungsentwicklung (illustrativ)
| Leistungskennzahl | Heute (typisch) | 5-Jahres-Richtung | Warum es wichtig ist |
|---|---|---|---|
| Ultradünnes Kupfer | 12µm (1/3 Unze) | 2µm - 5µm | Dünneres Kupfer reduziert die Steifigkeit, was engere Biegeradien und höhere Lagenzahlen in [HDI-Leiterplatten](/pcb/hdi-pcb)-Designs ermöglicht. |
| Rauheit (Rz) | 2.0µm - 5.0µm | < 1.0µm | Unerlässlich für die 5G/6G-Signalintegrität. Glatteres Kupfer reduziert Verluste, erfordert aber fortschrittliche chemische Haftmittel. |
| Legiertes Kupfer | Reines Cu | Cu-Ag / Cu-Sn Legierungen | Neue Legierungen erhöhen die Zugfestigkeit und Ermüdungsbeständigkeit für extrem dynamische Anwendungen (z.B. faltbare Bildschirme). |
Angebot anfordern / DFM-Überprüfung für RA- vs. ED-Kupfer für Flex (Was zu senden ist)
Bei der Anforderung eines Angebots oder einer DFM-Überprüfung für eine flexible Leiterplatte ist Klarheit über den Kupfertyp entscheidend, um kostspielige Überarbeitungen oder Feldausfälle zu vermeiden. APTPCB empfiehlt, die folgenden Details in Ihre Fertigungsnotizen aufzunehmen:
- Anwendungstyp: Geben Sie explizit "Statisch (Flex-to-Install)" oder "Dynamisch (Continuous Flex)" an.
- Kupfertyp: Geben Sie "RA-Kupfer" oder "ED-Kupfer" an. Im Zweifelsfall fragen Sie nach einer Empfehlung basierend auf der Anwendung.
- Kornrichtung: Fügen Sie für dynamische Teile einen Hinweis hinzu: "Die Kornrichtung von RA-Kupfer muss senkrecht zur Biegeachse verlaufen."
- Lagenaufbau: Geben Sie den gewünschten Lagenaufbau an, einschließlich Kupfergewicht (z.B. 0,5oz, 1oz) und Deckschichtdicke.
- Biegeradius: Geben Sie den im mechanischen Design erforderlichen Mindestbiegeradius an.
- Oberflächenveredelung: Wählen Sie eine für das Biegen geeignete Oberflächenveredelung (z.B. ENIG, Immersion Gold).
- Mengen: Prototypen- vs. Massenproduktionsvolumen beeinflussen die Materialeinsatzstrategien.
Fazit
Die Wahl zwischen RA- und ED-Kupfer für flexible Leiterplatten ist eine grundlegende Designentscheidung, die die mechanische Lebensdauer und die elektrische Leistung Ihres Produkts bestimmt. Während ED-Kupfer Kostenvorteile und eine ausgezeichnete Haftung für statische Verbindungen bietet, bleibt RA-Kupfer der unbestrittene Standard für dynamisches, hochzuverlässiges Biegen.
Da Geräte immer komplexer werden, verschwimmt die Grenze zwischen diesen Materialien mit Hochleistungsvarianten wie VLP-ED. Die Zusammenarbeit mit einem erfahrenen Hersteller wie APTPCB stellt sicher, dass Ihre Materialauswahl Ihren spezifischen Biegezyklen, Signalgeschwindigkeiten und Ihrem Budget entspricht und eine flexible Schaltung liefert, die im Feld ebenso gut funktioniert wie auf dem Datenblatt.
